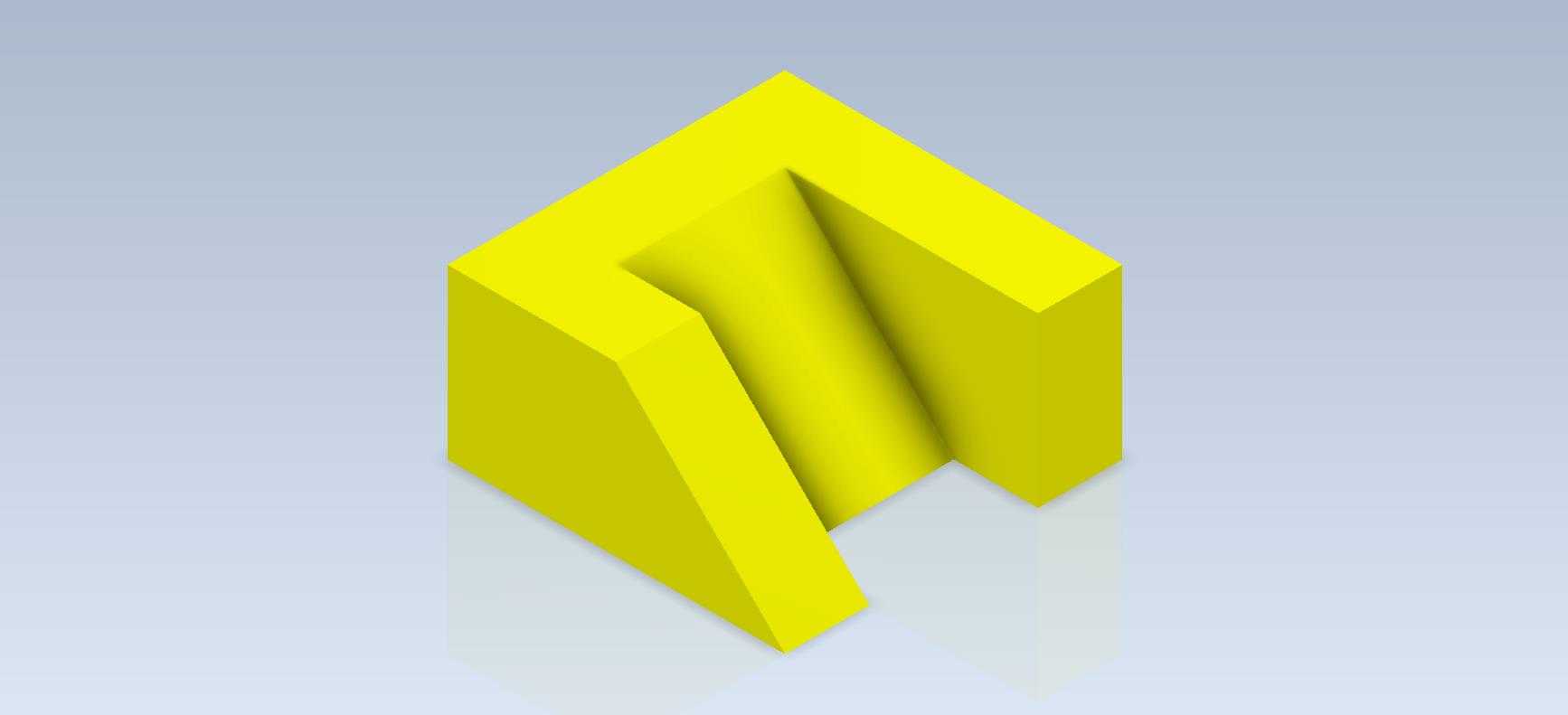

斜切开口凹形定位支撑练习构件

　　这类带斜切开口的凹形块构件，在工装夹具的定位支撑场景里应用十分普遍，很多小型机加工工位的工件侧向支撑、非标自动化线的物料挡停结构，都会用到类似构型的零件。从实际功能来看，这类构件主要承担两个核心作用：一是作为刚性支撑面抵住待加工工件的侧边，抵消铣削、钻孔过程中产生的侧向切削力，避免工件装夹移位；二是利用自身凹形槽的空间避让结构，给加工刀具、压紧螺栓留出操作空间，防止加工过程中发生干涉。

　　设计这类构件的时候，首先要明确安装基准面的平面度要求，作为和工装基板贴合的底面，平面度公差需要控制在0.02mm以内，才能保证安装后不会出现翘曲，支撑力传递均匀。外侧的两个垂直立面是主要的受力面，表面粗糙度要达到Ra1.6，减少和工件接触时的磨损，同时保证定位精度。斜切面的设计并非单纯的造型变化，实际生产中这个斜面主要是为了方便工件上下料，避免直角棱边刮伤工件表面，同时也能减少构件自身的应力集中，在承受反复冲击载荷的时候不容易出现棱边崩裂的问题。

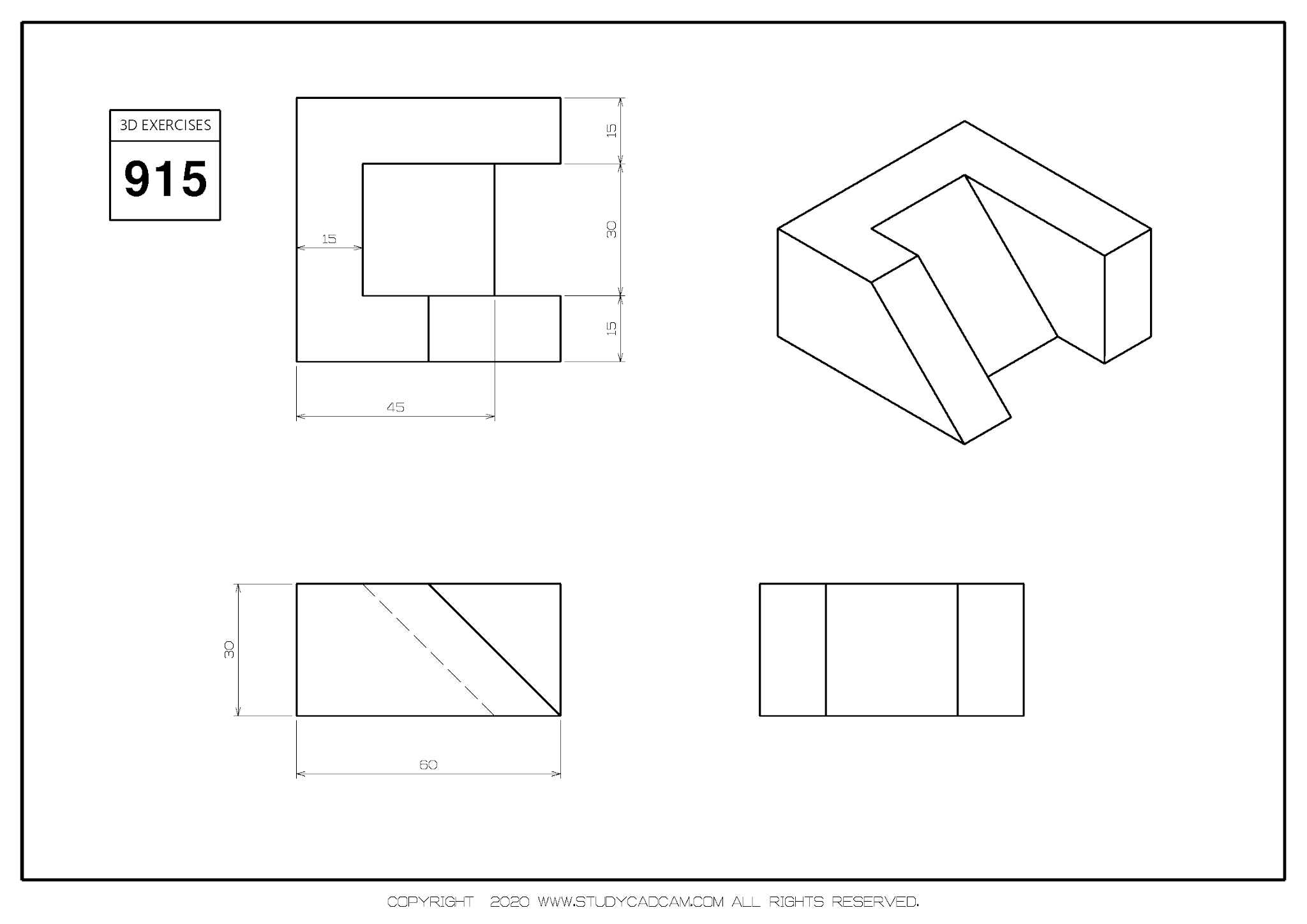

　　中间的凹形槽宽度需要匹配对应工位的避让需求，槽的两个内侧壁要保持平行，平行度公差不超过0.03mm，槽底和底面的平行度也要控制在同等精度范围内，避免槽内安装附件的时候出现卡滞。构件的整体外形尺寸没有统一的固定值，需要根据对应加工工位的安装空间来调整，常规练习版本的构件外接立方体边界大概在60mm×60mm×50mm左右，实际工业应用中会根据被支撑工件的重量、切削力大小调整壁厚，受力较大的场景会把外侧壁厚增加到15mm以上，同时在棱边位置增加R2-R3的圆角过渡，进一步降低应力集中系数。

　　安装边界方面，这类构件一般通过底面的两个沉头孔固定在工装基板上，沉头孔的位置要避开内部凹形槽的区域，孔距公差控制在±0.05mm，保证和基板上的预装螺纹孔对位准确。安装的时候要注意，斜切面的朝向需要正对工件上下料的方向，垂直支撑面要和工件的定位基准面完全贴合，必要的时候可以在支撑面和工件之间增加薄铜片调整间隙，避免硬接触造成工件表面压伤。

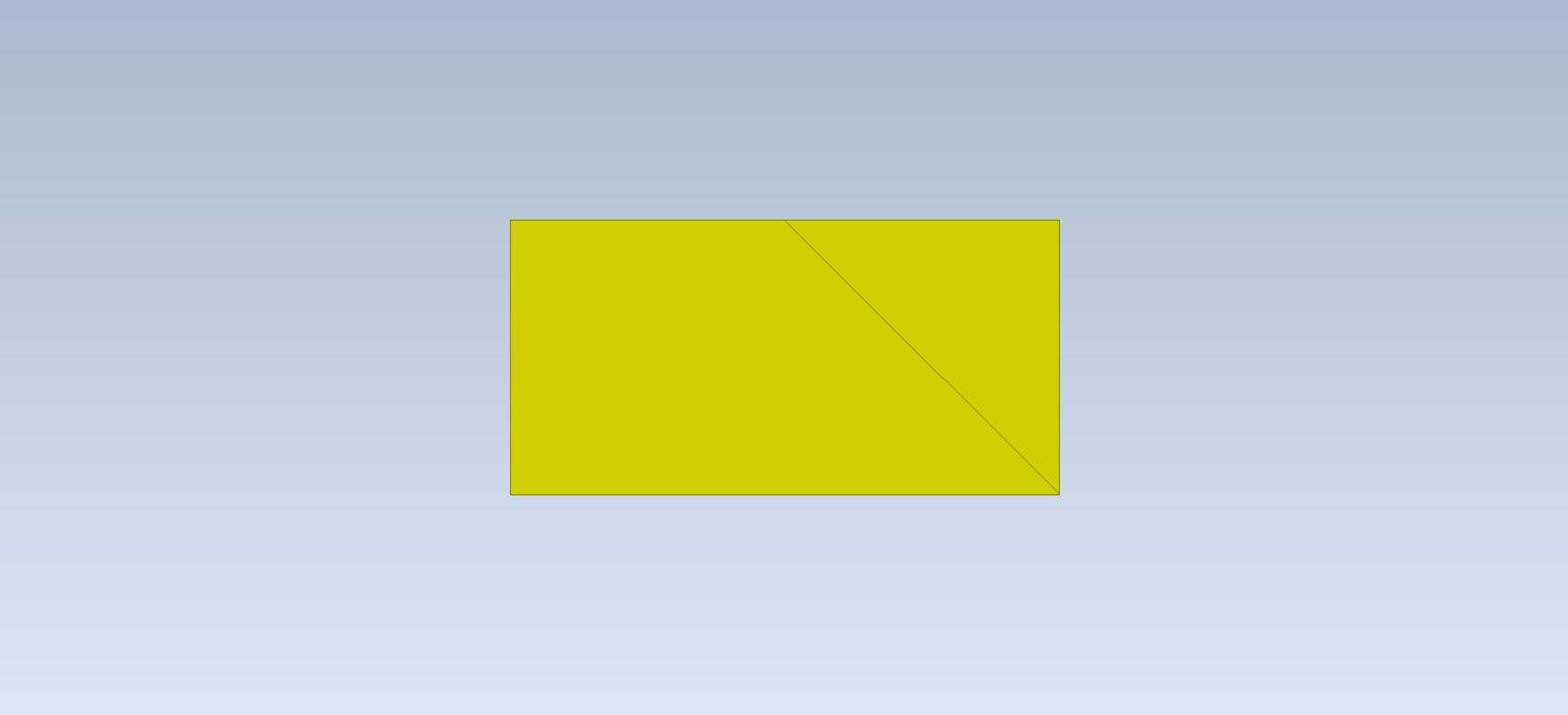

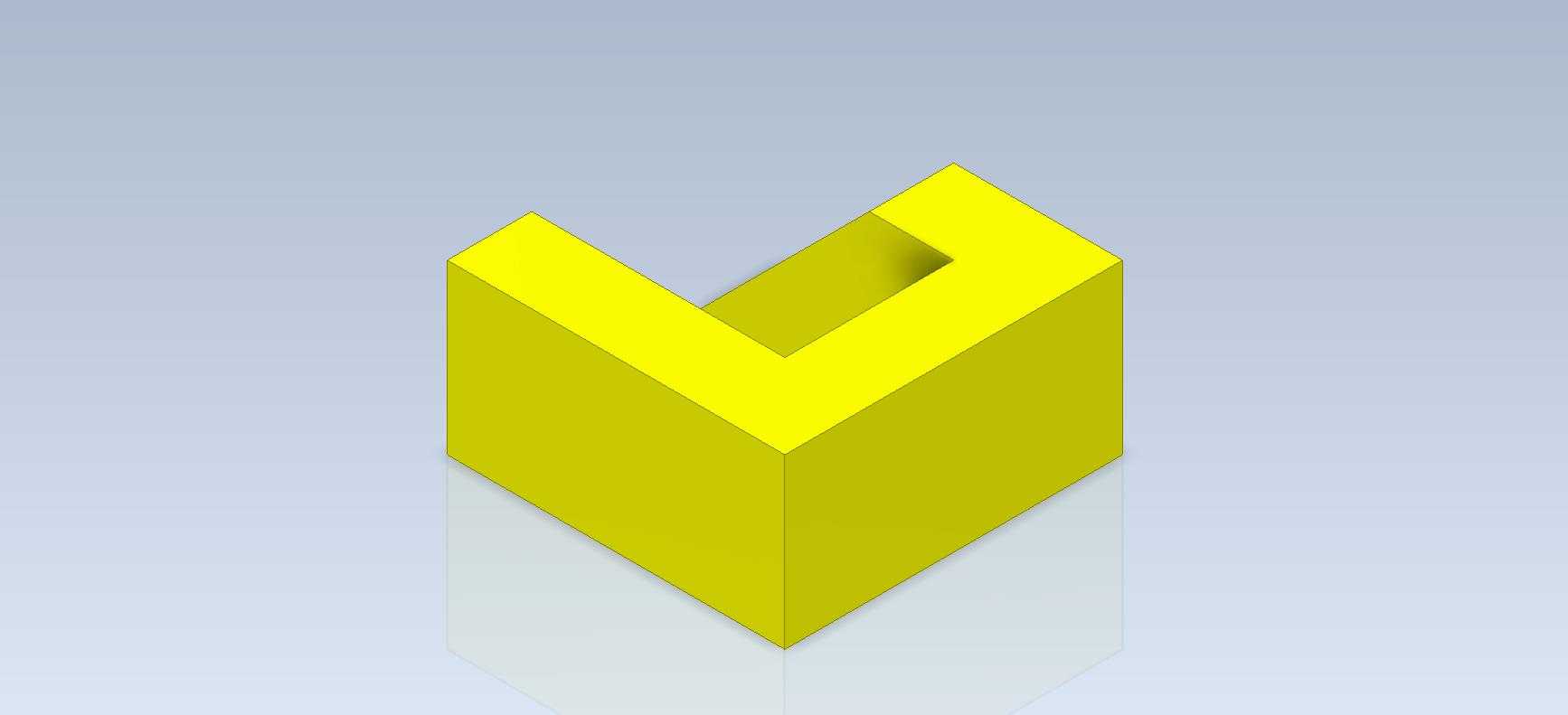

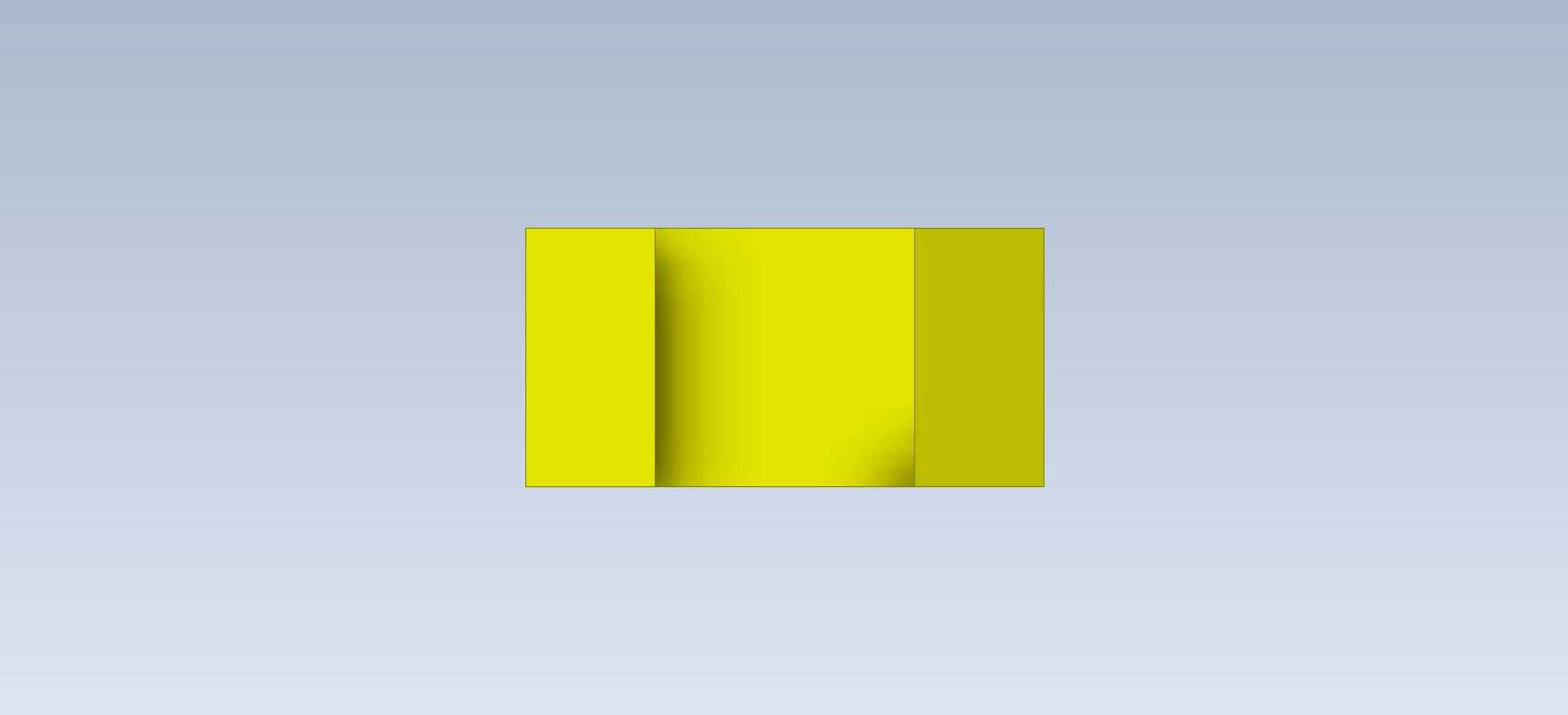

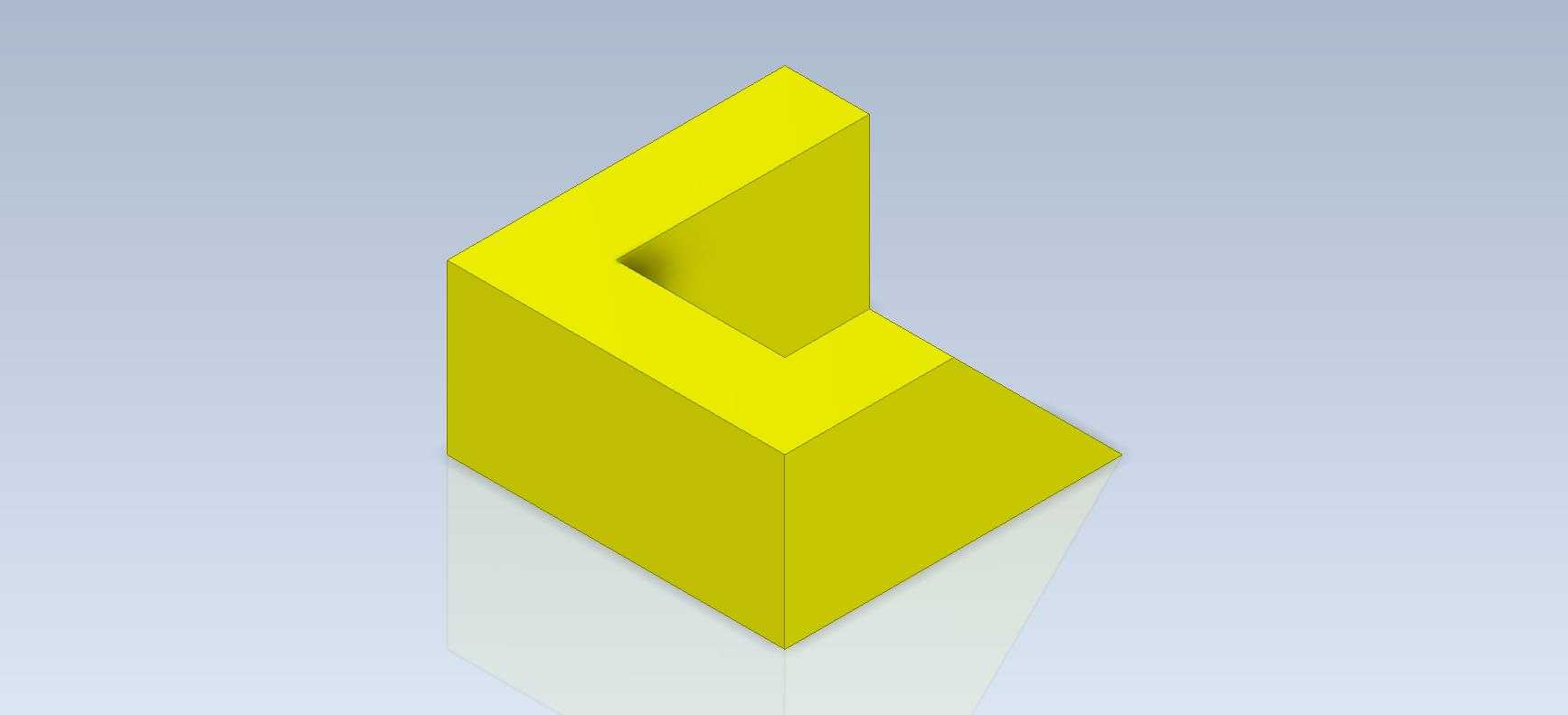

　　从建模逻辑来看，这类构件是典型的拉伸加切除特征组合练习，首先绘制底面的外轮廓草图，拉伸得到基础立方体，之后绘制凹形槽的截面轮廓进行切除拉伸，最后通过斜切特征切除多余部分，再对所有锐边进行倒圆角处理。建模过程中要注意特征的先后顺序，把安装孔的特征放在最后，避免前期切除操作对孔位精度造成影响，同时所有的尺寸标注要符合机械制图的规范，定位尺寸从基准面开始标注，减少尺寸链累积误差。

　　实际生产中这类构件一般采用45号钢加工，毛坯下料后先铣平六个基准面，再加工凹形槽和斜切面，最后进行发黑处理提升防锈能力，受力较大的场景还会对支撑面进行高频淬火，硬度达到HRC40-45，提升耐磨性能。如果是用在有防磁要求的工位，也可以采用304不锈钢材质加工，只是加工时刀具磨损会更快，需要适当调整切削参数。
