封闭式休闲观光游艇外观结构三维设计

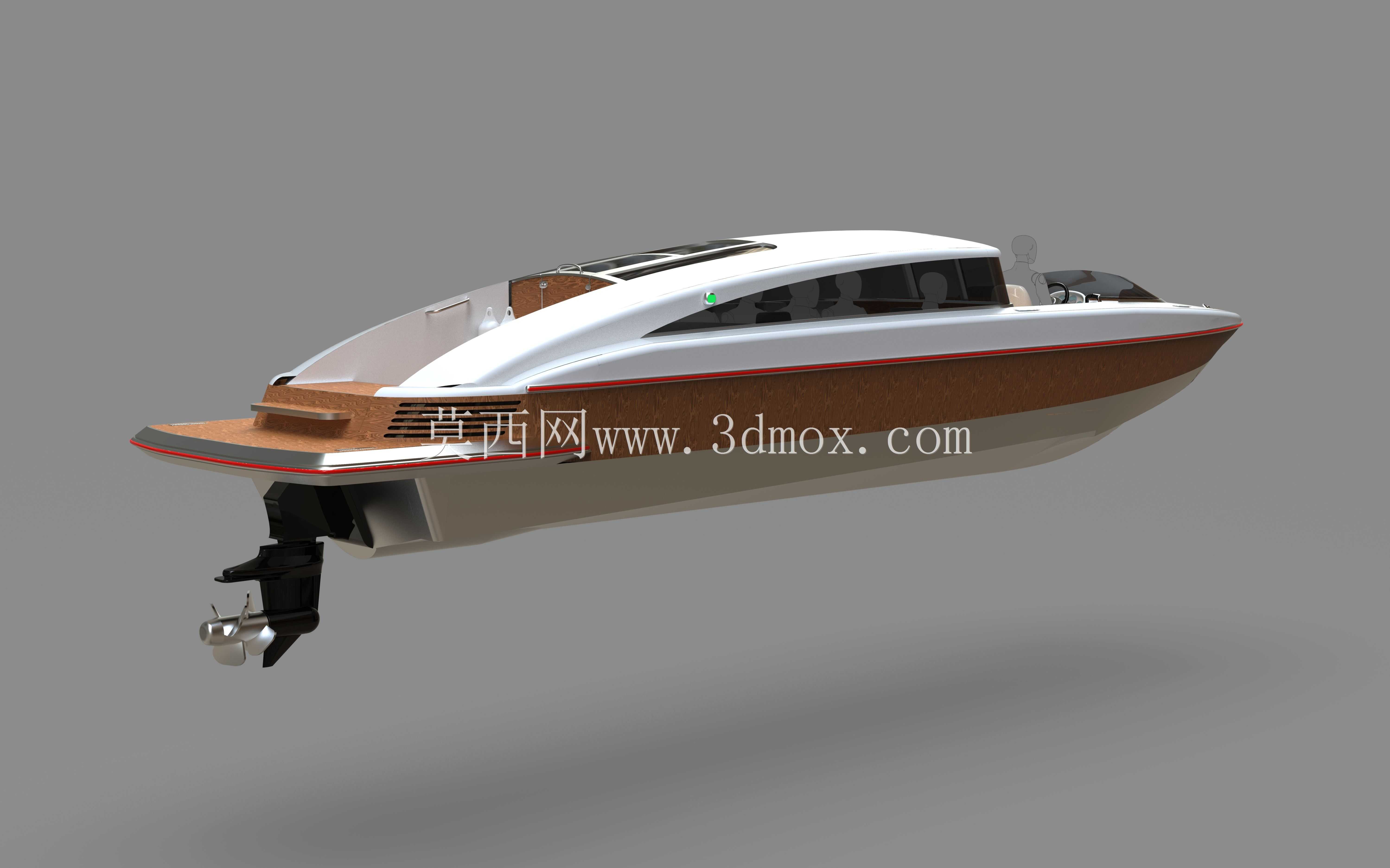

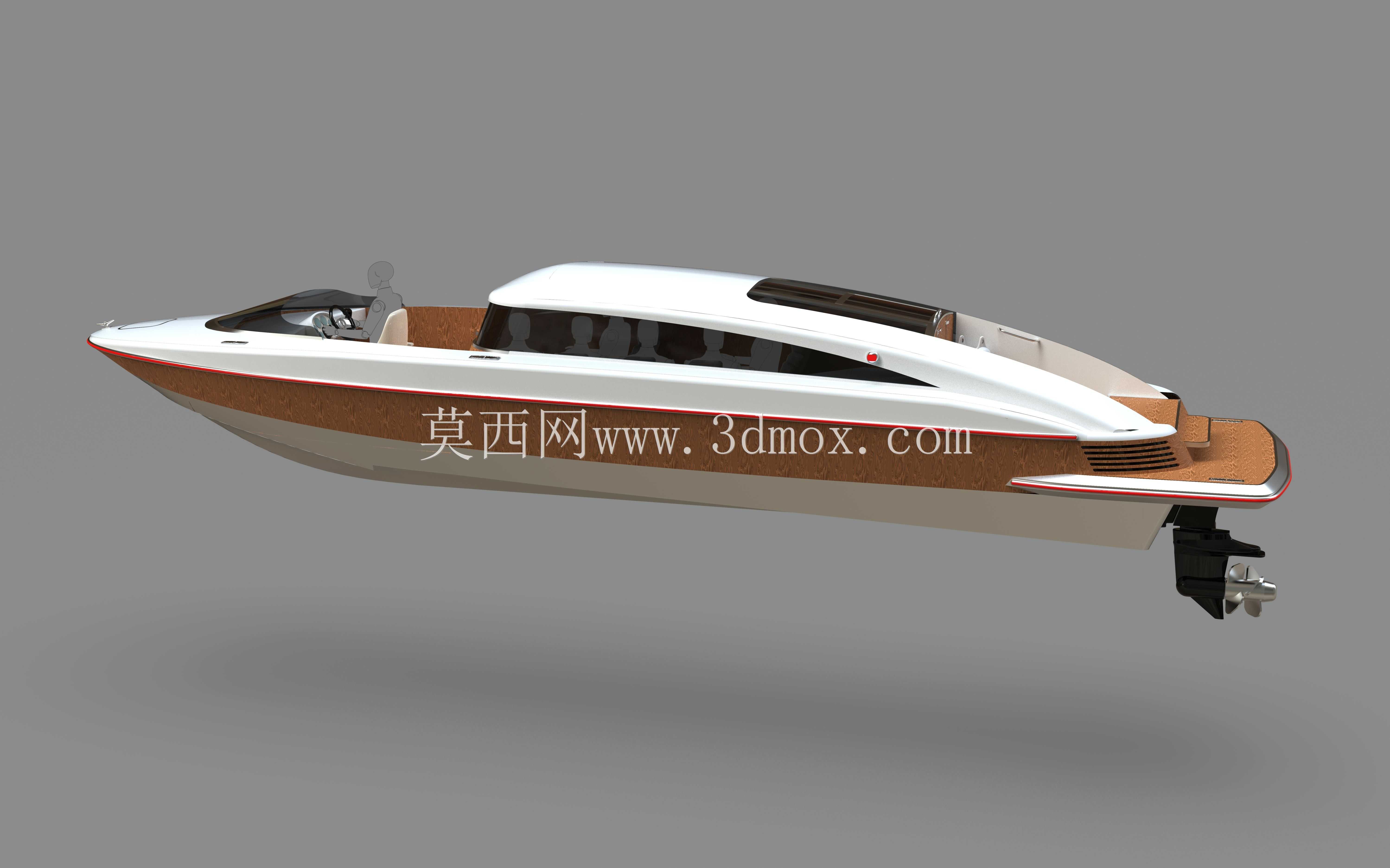

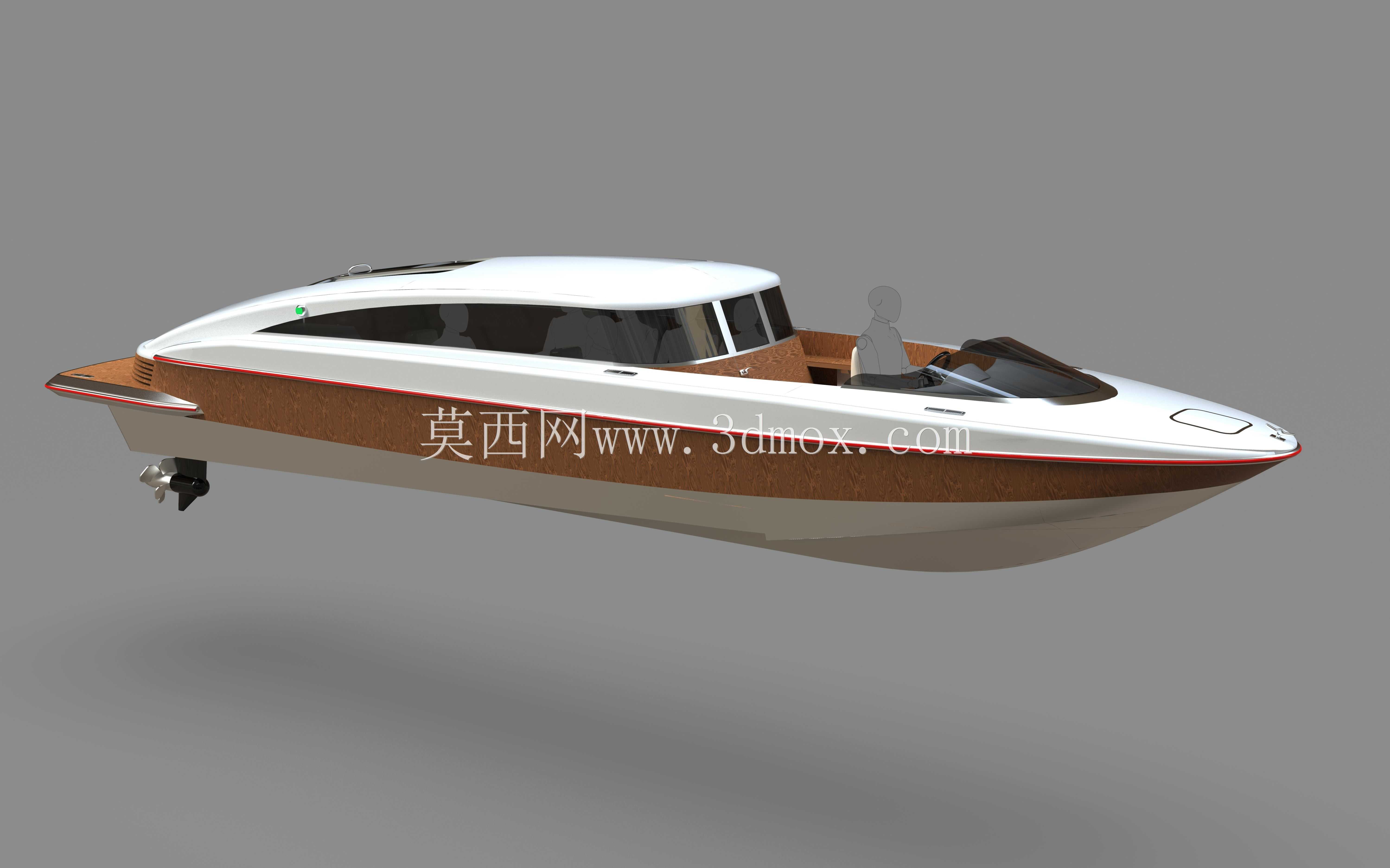

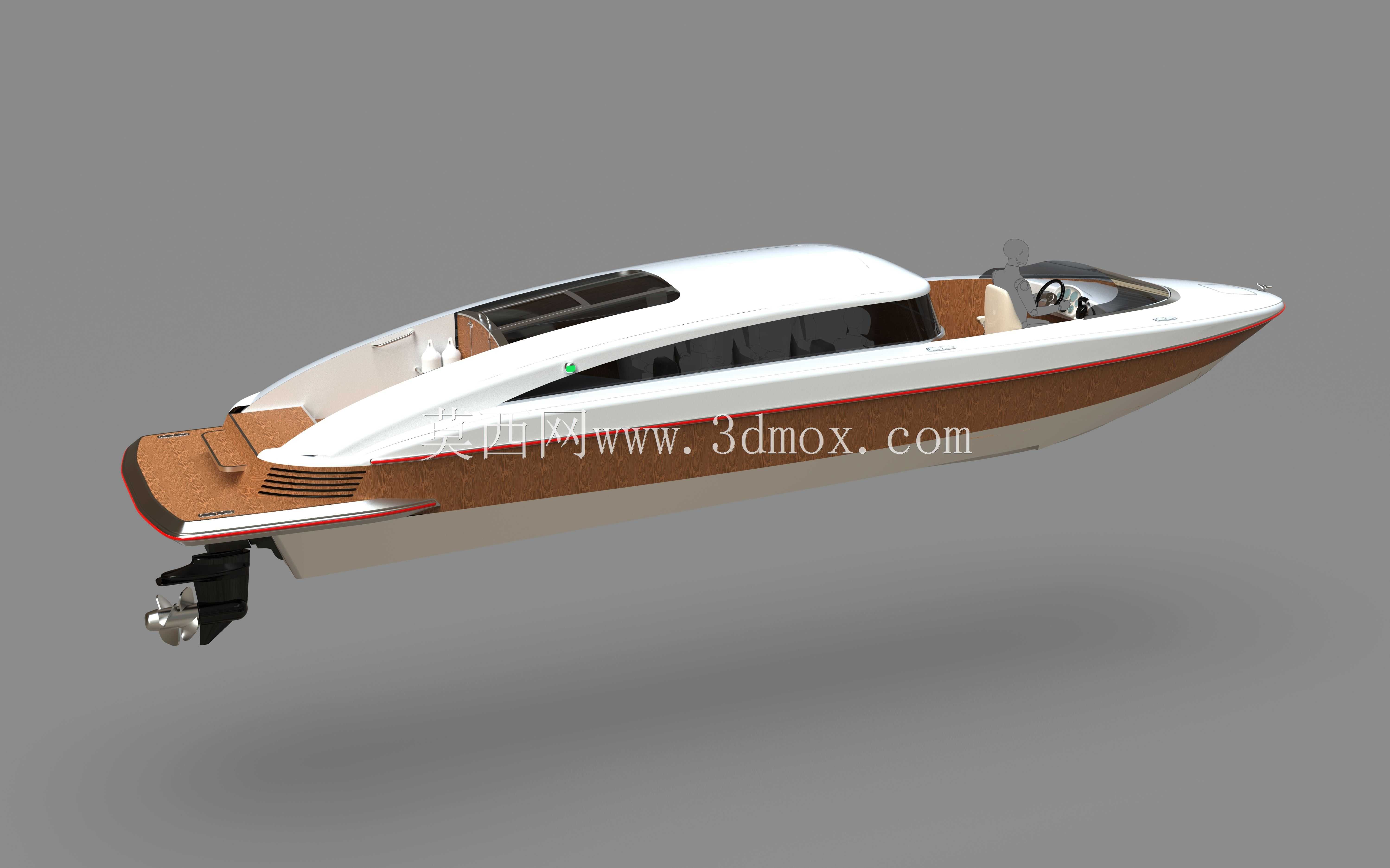

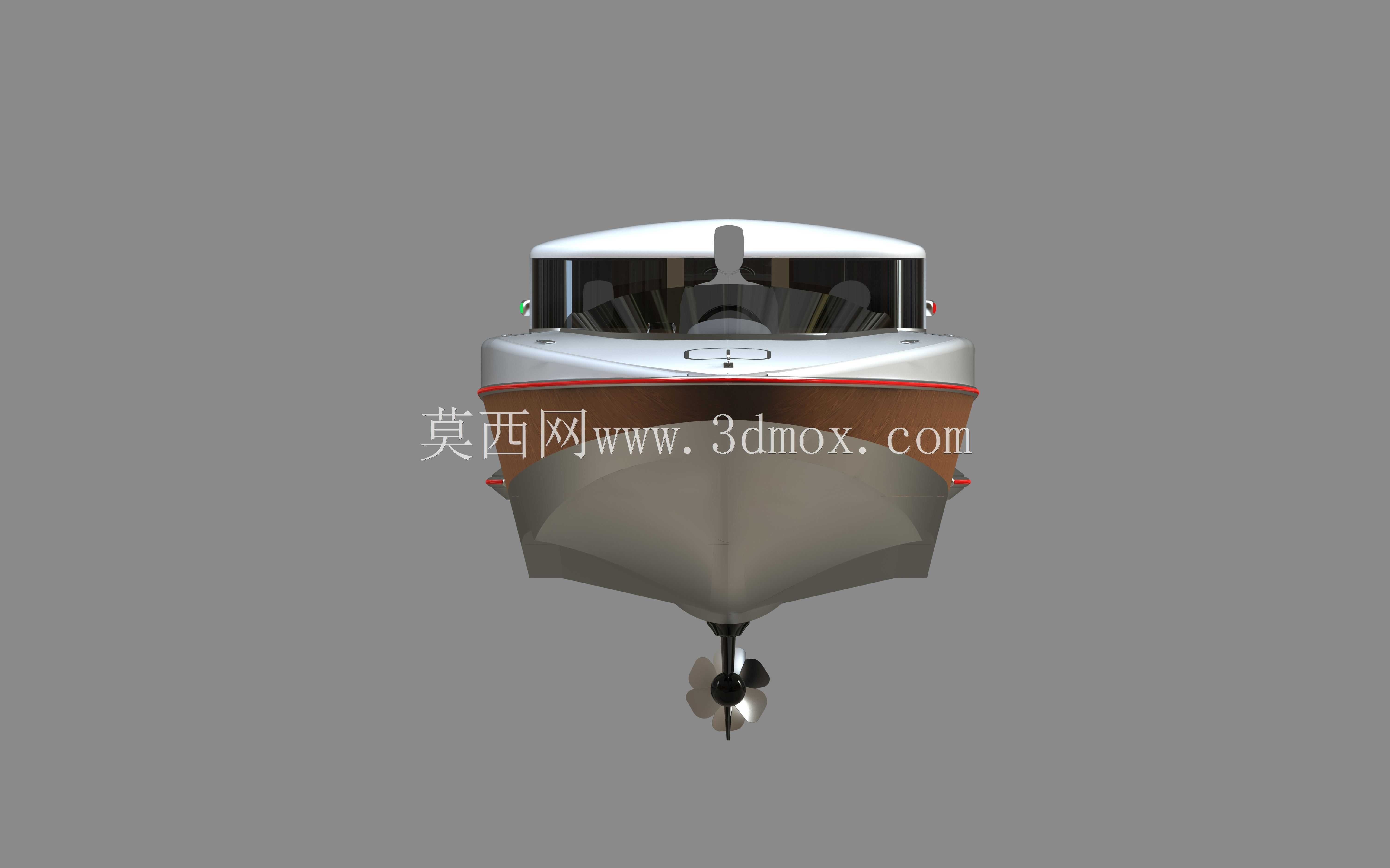

　　该模型还原的是面向近岸休闲、内河观光场景的封闭式动力游艇，整体采用流线型单体船型设计，船体水线以上部分做了大倾角的艏部切角处理，航行时可有效破开迎面浪涌，降低兴波阻力对航速的损耗，同时减少上浪对前甲板区域的冲击。上层建筑采用一体化封闭座舱设计，座舱侧窗沿船体腰线连续布置，窗框与船体曲面做了齐平过渡处理，既保证舱内乘员的侧向观景视野，也避免突出结构带来额外风阻，座舱顶部做了微弧隆起的造型，在控制整体高度满足内河通航限界要求的前提下，预留了舱内站立通行的头部空间。船体干舷部分采用上下分色的分层设计，水线以上至腰线位置设置了仿木纹饰面的装饰带，既提升外观质感，也可作为日常停靠时的碰垫安装基准带，该区域预留了连续的嵌入式安装槽，

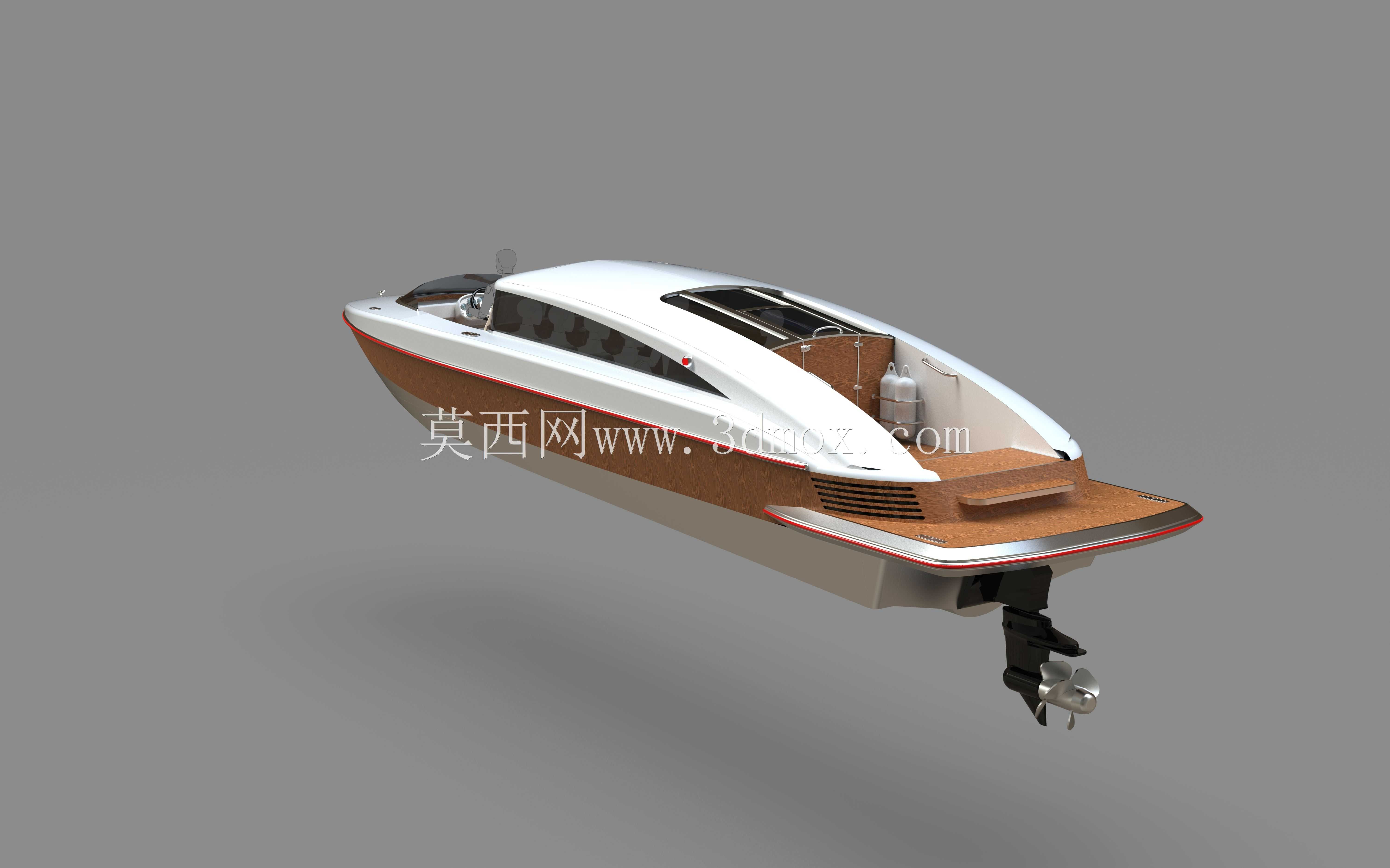

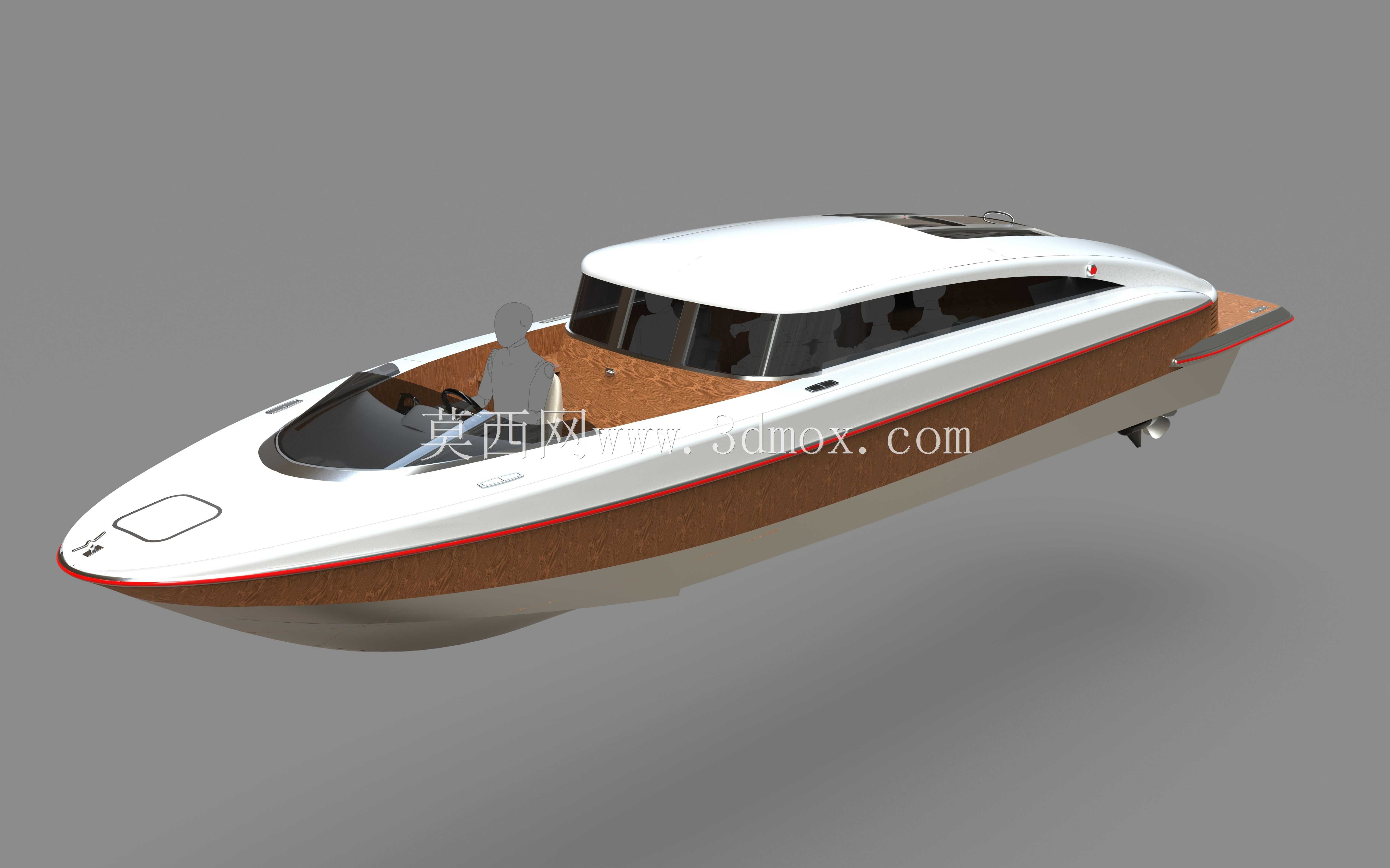

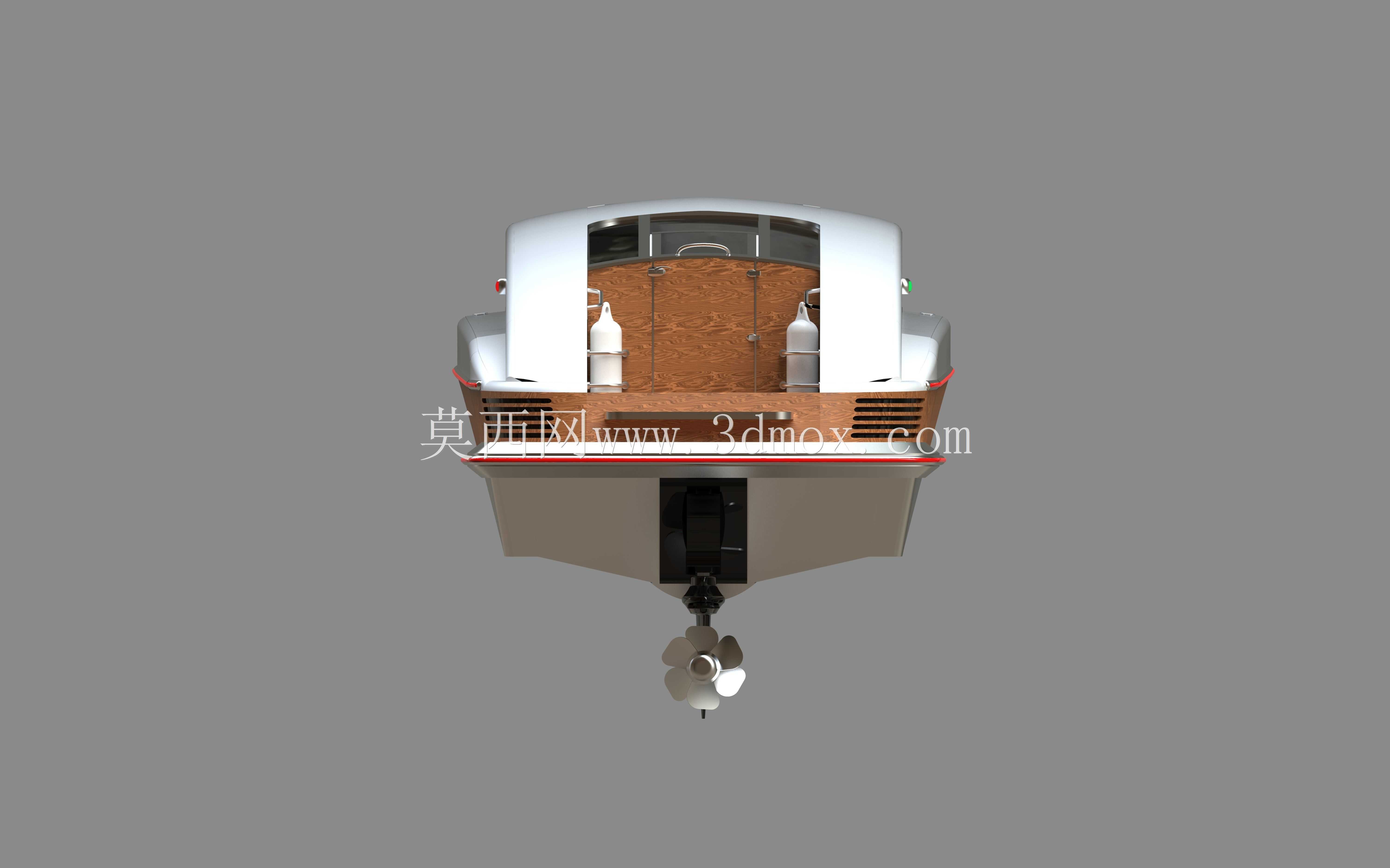

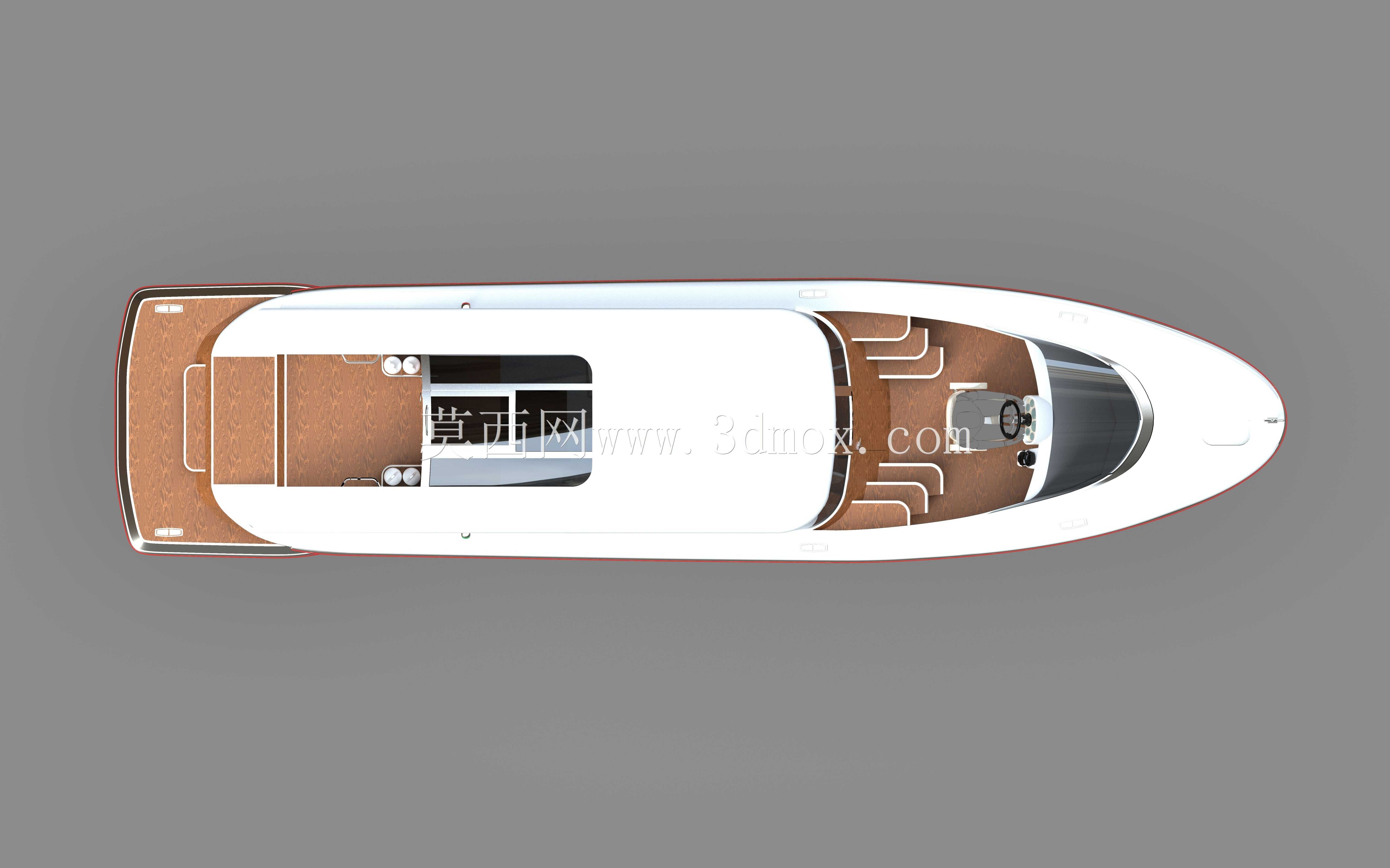

　　可直接卡装橡胶护舷，无需额外打孔破坏船体玻璃钢层结构。艉部甲板做了下沉式小平台设计，平台边缘设置了隐形系缆桩安装位，可满足人员临时上下、水上活动接驳的使用需求，艉部下方预留了舷内外机的安装接口，接口周边做了加厚的结构加强筋，可适配不同功率的柴油或汽油动力机组，安装时无需额外对船体承力结构做二次改造。前甲板区域做了防滑纹理的一体化造型，甲板前端设置了嵌入式锚链舱盖板，盖板与甲板曲面完全齐平，避免航行时锚链舱位置产生紊流风噪，甲板两侧预留了栏杆安装孔位，可根据使用需求加装安全防护栏杆。座舱内部的驾驶区域布置在船体右前侧，驾驶位周边预留了仪表盘、操纵台的安装空间，乘员座椅沿座舱两侧纵向布置，中部预留了通行通道，

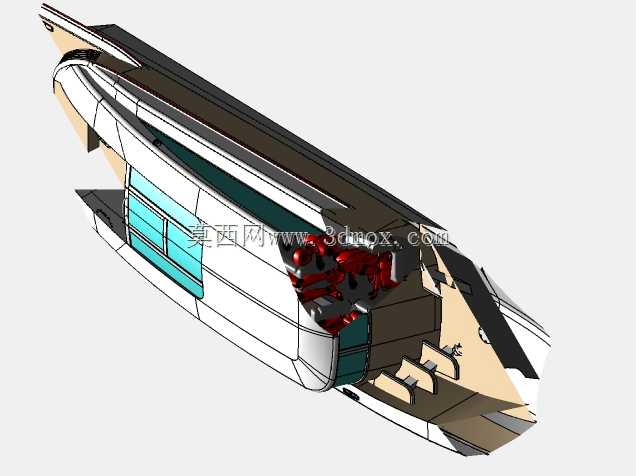

　　可满足6-8名乘员同时搭载的空间需求，座舱地板做了微向艉部倾斜的找坡设计，日常清洁时的积水可直接通过艉部设置的排水孔排出，避免舱内积水残留。船体的型线设计兼顾了低速航行的稳定性与中速航行的减阻需求，舭部位置设置了连续的舭龙骨结构，可有效降低航行时的横摇幅度，提升乘员乘坐舒适度，船体底部采用浅V型底设计，相比深V型船型吃水更浅，可适应水深较浅的内河、湖泊水域通航，同时在靠岸停泊时不容易发生搁浅问题。建模过程中对船体各部分的装配边界做了明确区分，上层建筑与主船体的连接法兰做了隐藏式设计，法兰宽度控制在80mm，既保证粘接或螺栓连接的结构强度，也不会在外观上露出明显的拼接缝隙，所有外装件的安装位都做了对位标识，

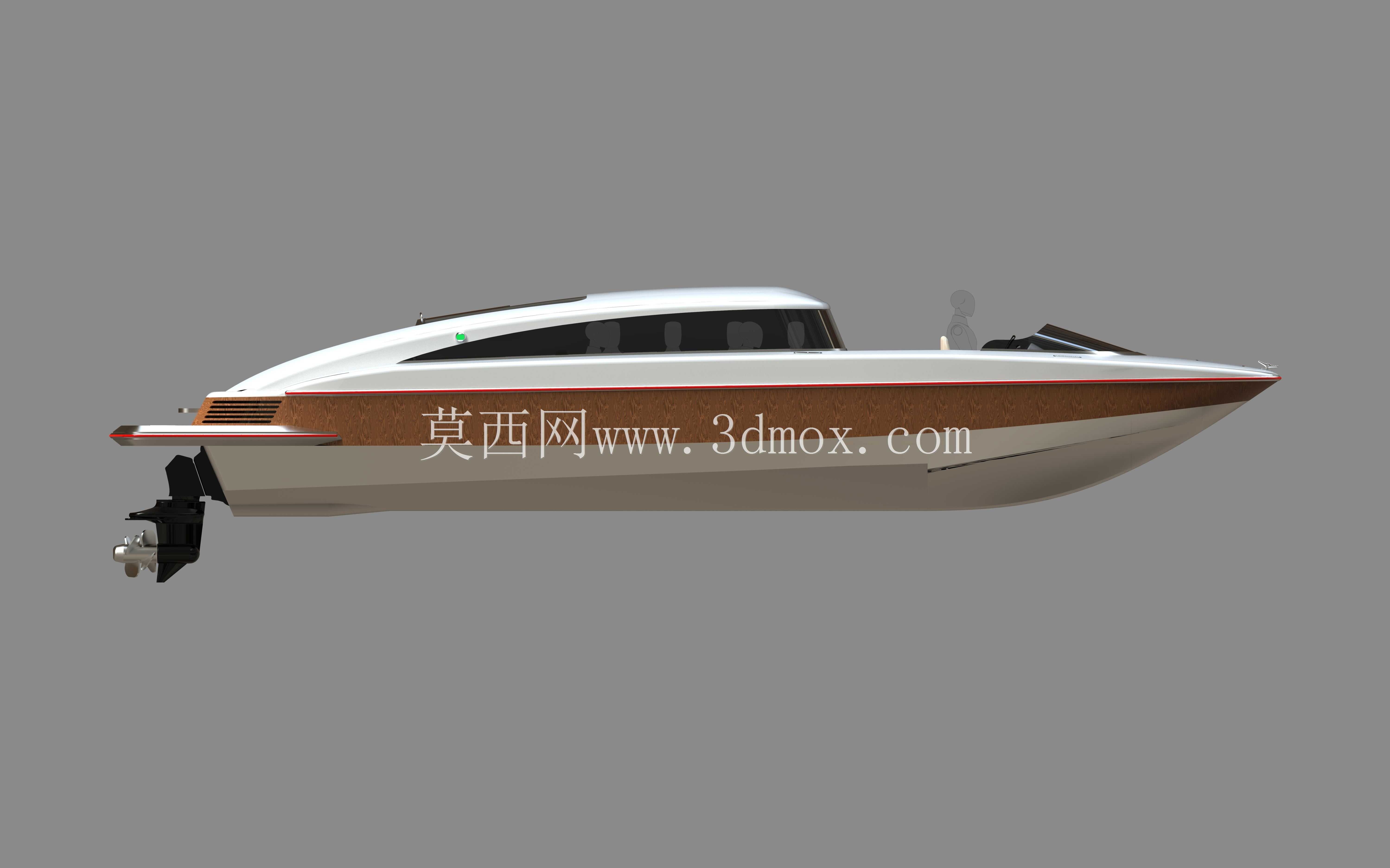

　　实际生产制造时可直接根据模型定位进行开孔、粘接作业，减少现场放样的工作量。座舱的前挡风玻璃采用大曲面一体化设计，玻璃安装槽的深度预留了15mm的密封胶打胶空间，可保证玻璃安装后的水密性，避免雨天航行时出现舱内漏水问题。船体整体的外形尺寸控制在12米级长度范围，宽度控制在3.2米以内，可满足普通内河游艇码头的泊位停靠尺寸要求，整体高度从水线至座舱顶部不超过2.8米，可顺利通过大部分内河航道的桥梁净空限制。
