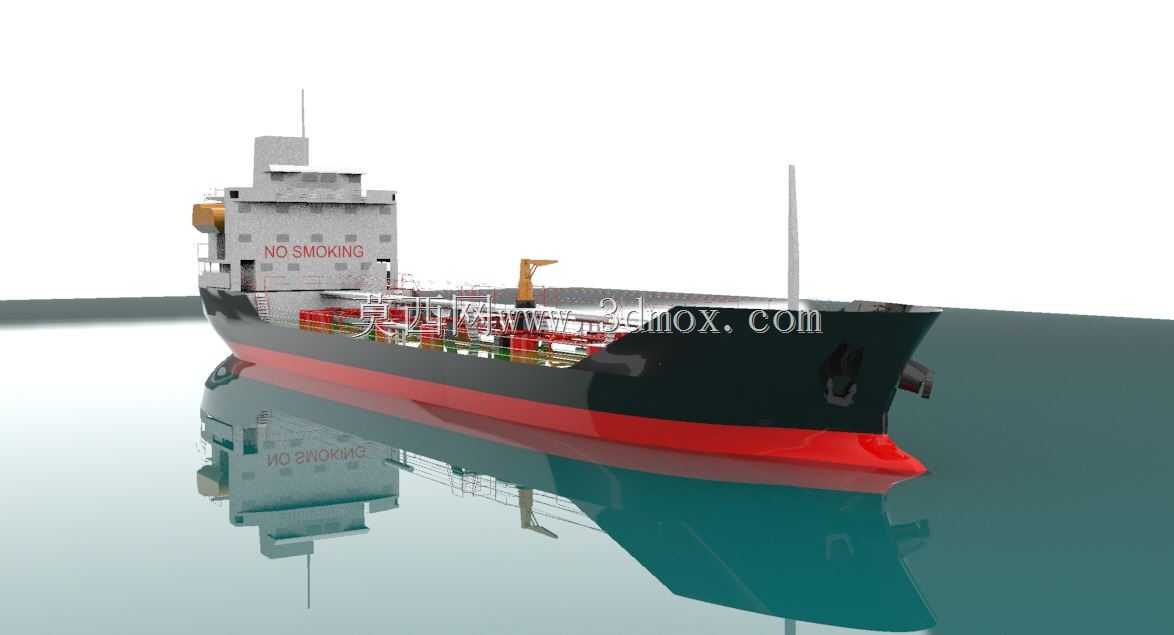

九十米级机动油轮三维结构设计方案

　　这款九十米级机动油轮的三维结构设计，主要面向近洋及内河干线的成品油、轻质原油转运场景，适配国内沿海二类航区以及长江、珠江等主干内河航道的通航要求，可承担港口间短途液货驳运、锚地大型油轮减载过驳、沿江炼化企业成品油料配送等实际作业任务，兼顾浅吃水航道通行能力与中等海况下的航行稳定性。从船体整体布局来看，设计阶段优先考虑液货舱的分隔合理性，参照液货船防污染规范设置多道纵舱壁与横舱壁，将主货油舱划分为多个独立舱段，既可以满足不同品类油料的分装需求，也能在单舱破损时限制液货泄漏范围，同时降低自由液面对航行稳性的负面影响。船体主尺度匹配目标航道的通航限制，总长控制在九十米级，型宽适配内河船闸与沿海中小型港口的泊位靠泊要求，

　　设计吃水兼顾枯水期内河航道的通行余量，满载状态下可顺利通过长江中下游主要浅滩航段，不需要额外减载作业。上层建筑集中布置在船艏区域，预留出中部完整的液货舱甲板空间，方便布置货油装卸管系、透气桅、消防炮以及甲板作业通道，船员生活区与驾驶室的视野设计满足航行瞭望要求，可覆盖船艏、两舷以及船艉作业区域的全视角观察，减少航行与靠泊过程中的视觉盲区。船体外壳采用常规运输船舶的横骨架式与纵骨架式混合结构设计，船底、甲板等受总纵弯曲应力较大的区域采用纵骨架式结构，降低船体自重的同时提升总纵强度，舷侧区域采用横骨架式结构，简化建造工艺同时提升局部抗碰撞能力，船艏设置球鼻艏结构优化航行时的水阻力特性，降低常用航速下的兴波阻力，提升燃油经济性。

　　甲板区域的附属设备布局经过反复校核，货油装卸口的位置匹配港口常规装卸臂的作业覆盖范围，系泊设备的布置满足不同潮位、不同靠泊角度下的带缆作业需求，甲板步桥从艏部上层建筑直通船艉作业区，避免船员在装卸作业时直接穿越管系密集区域，提升作业安全性。动力系统采用船用中速柴油机作为主推进动力，匹配定距桨推进装置，舵系采用流线型舵叶提升舵效，满足狭窄航道内的转向操纵要求，同时预留侧推器安装空间，可根据实际运营需求选装艏侧推，提升靠离泊时的操纵灵活性，不需要拖轮协助即可完成中小型泊位的靠泊作业。液货舱区域的结构设计充分考虑油料的载荷特性，舱壁结构做了加强处理，应对液体晃荡带来的冲击载荷，舱内设置制荡舱壁降低航行过程中的液货晃荡幅度，

　　减少晃荡载荷对船体结构的疲劳损伤。管系设计方面，货油装卸管系采用独立的管线设计，不同品类油料的装卸管线互不连通，避免不同牌号油料混装时出现污染，同时配套设置扫线接口，装卸作业完成后可将管线内残油吹扫至货舱内，减少管系残液带来的泄漏风险。消防系统按照液货船的规范要求配置甲板泡沫灭火系统与消防水炮，覆盖整个液货甲板区域，同时在货舱区域设置可燃气体探测接口，可实时监测舱内可燃气体浓度，保障作业安全。从建模细节来看，整个船体的曲面过渡做了连续处理，船艏、船艉的线型经过光顺校验，避免出现曲面褶皱、曲率突变的问题，上层建筑的外形细节、甲板设备的安装位置、管系的走向都按照实际建造逻辑布置，可直接用于方案展示、建造前期的布局校核、船员作业培训等场景，也可作为同尺度液货船改型设计的基础模板，调整主尺度、舱室划分后即可快速衍生出不同载重吨、不同用途的液货运输船方案。在安装边界校核层面，建模过程中同步核对了主要设备的安装空间，主柴油机、发电机组、货油泵等核心设备的吊装路径、检修空间都做了预留，不会出现设备安装时与船体结构干涉的问题，甲板设备的基座位置与船体强结构对齐，避免设备载荷直接作用在弱结构上带来的结构变形问题。
