自制立式金属切削铣床结构设计方案

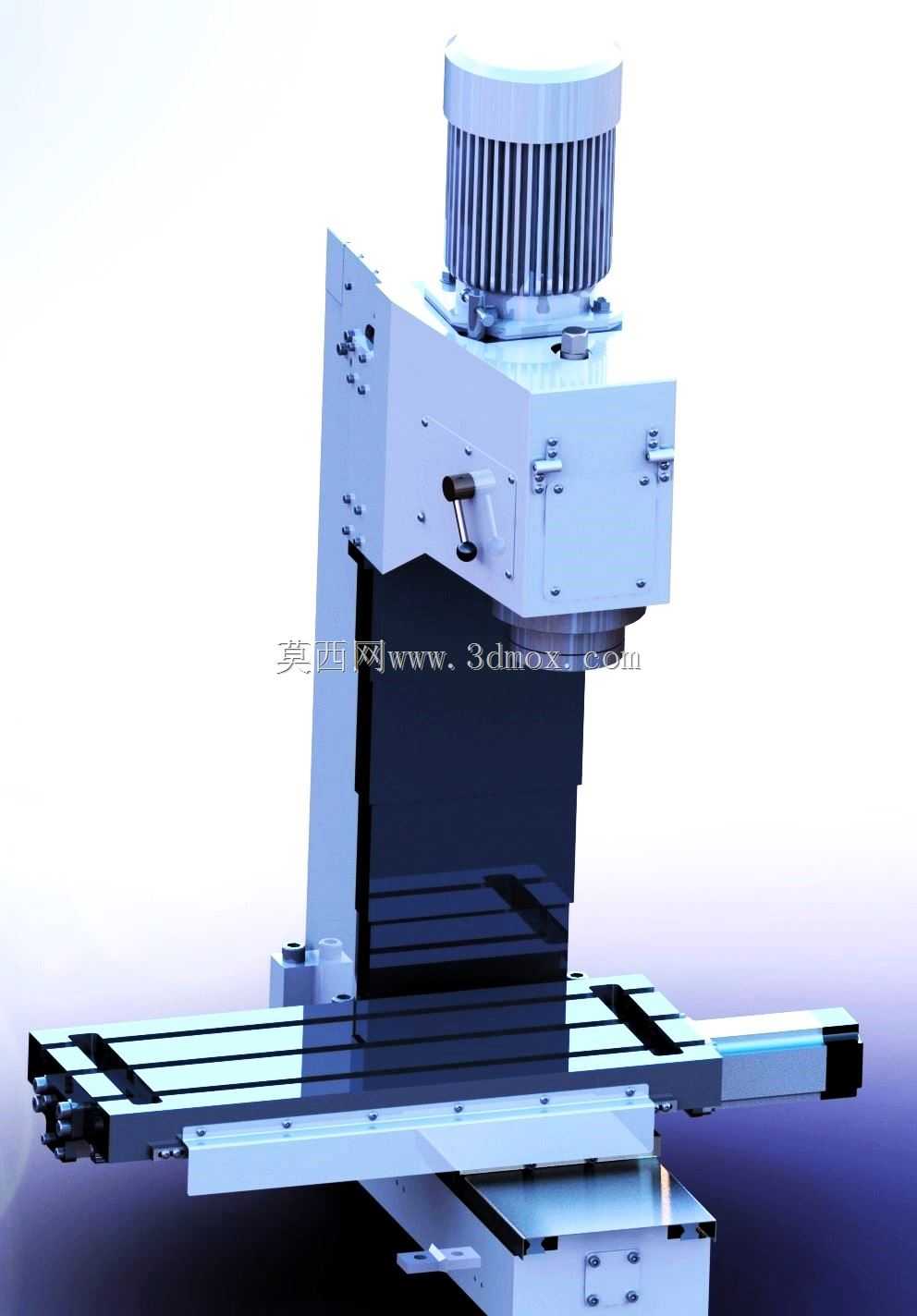

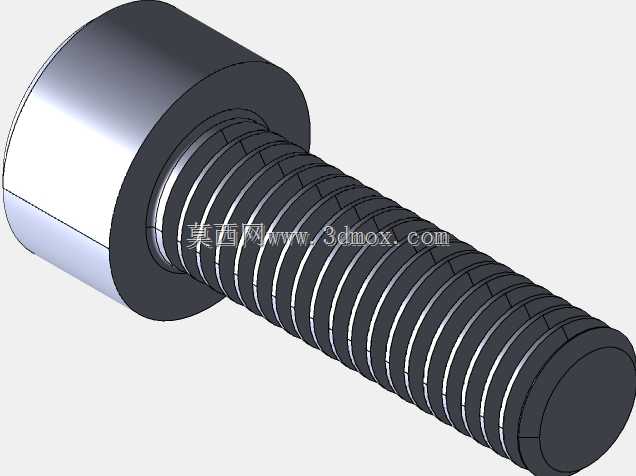

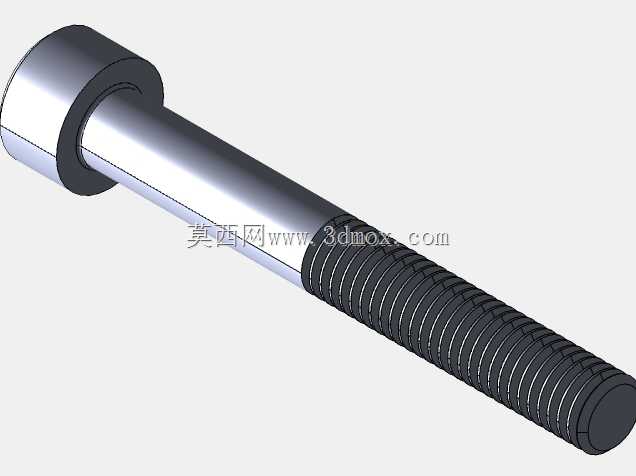

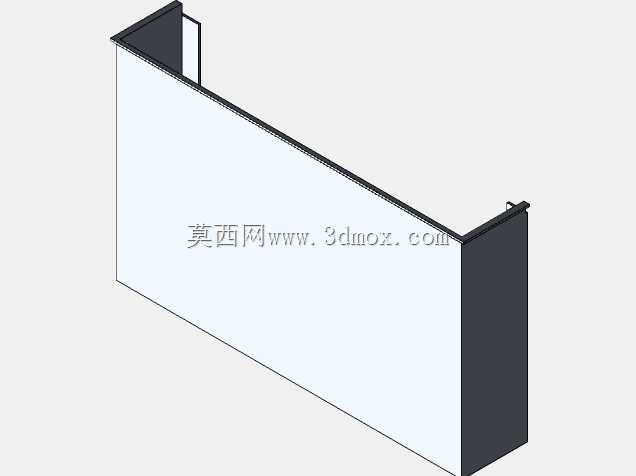

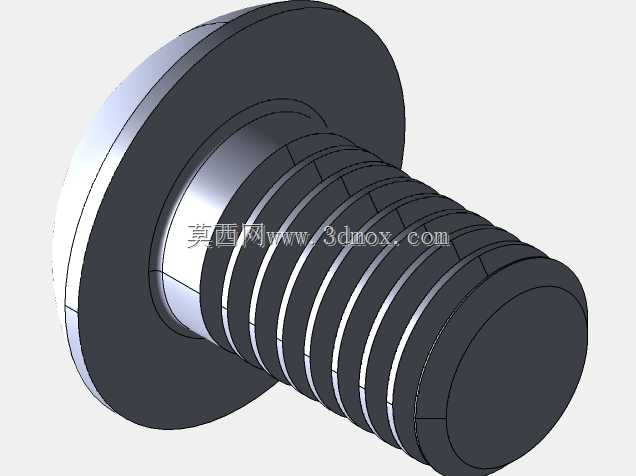

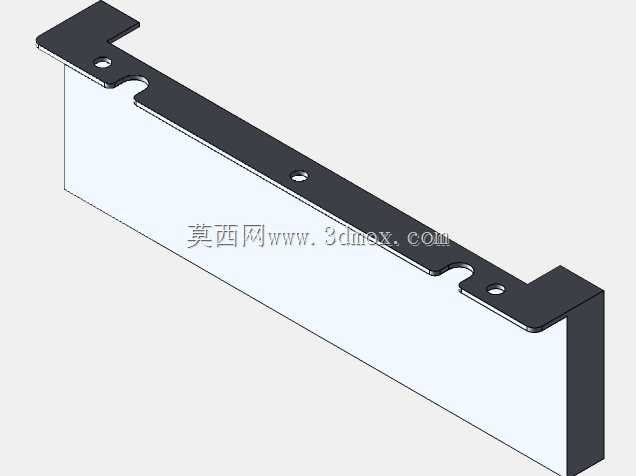

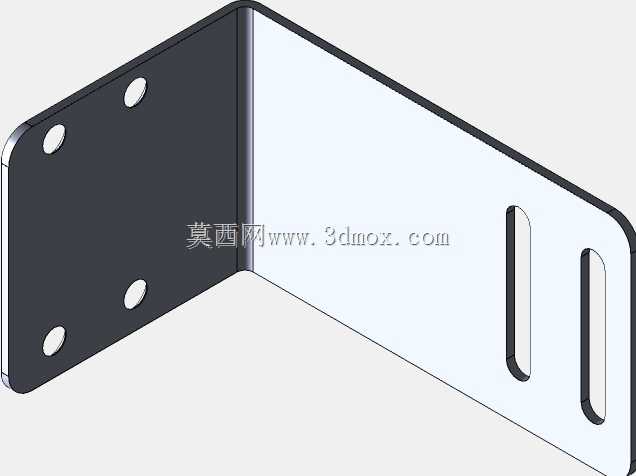

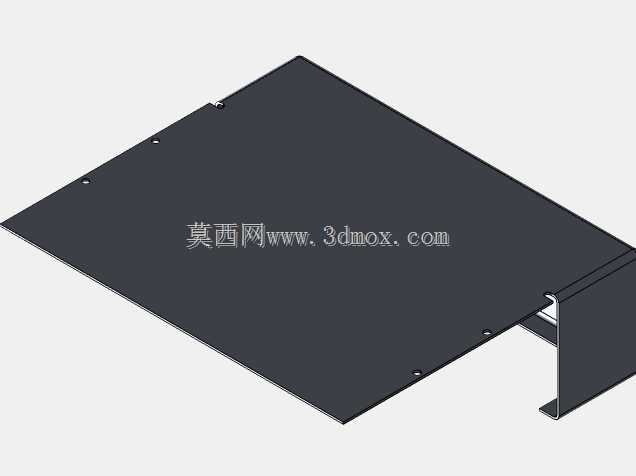

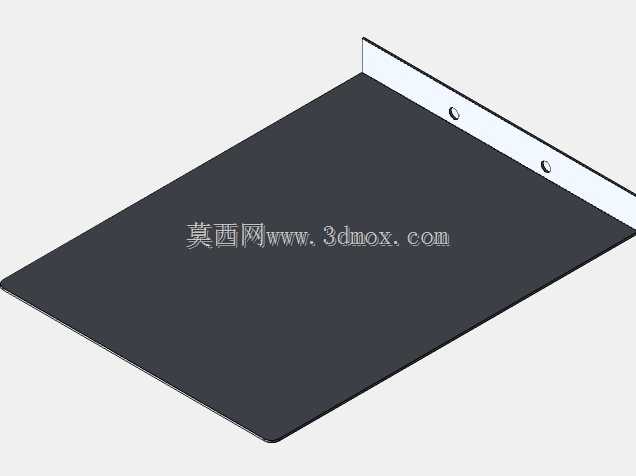

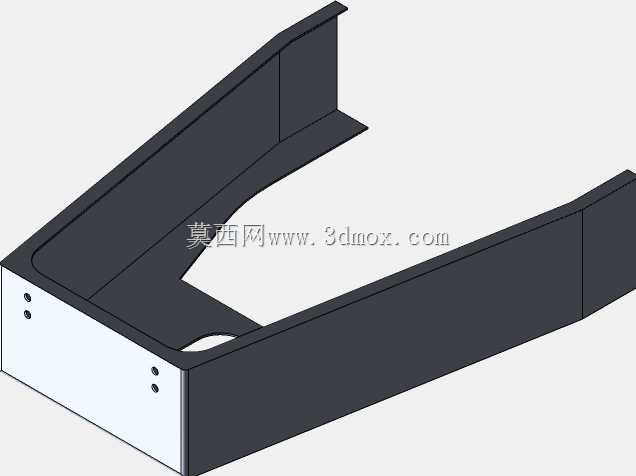

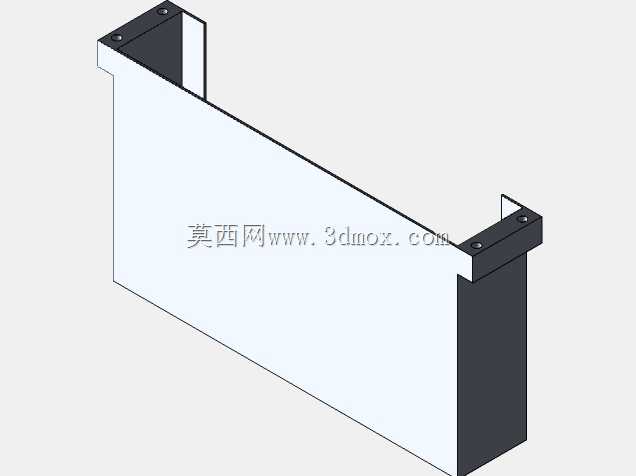

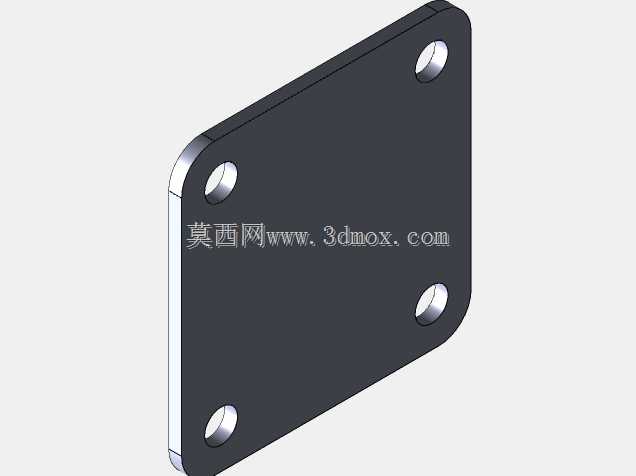

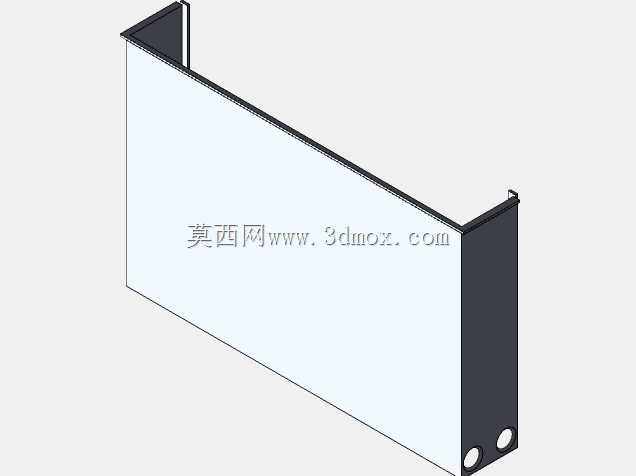

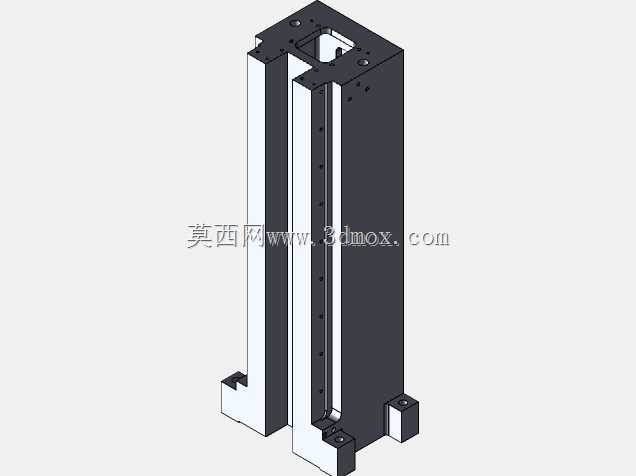

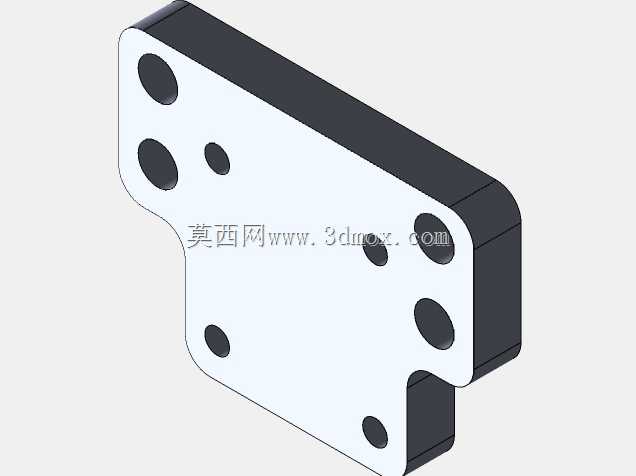

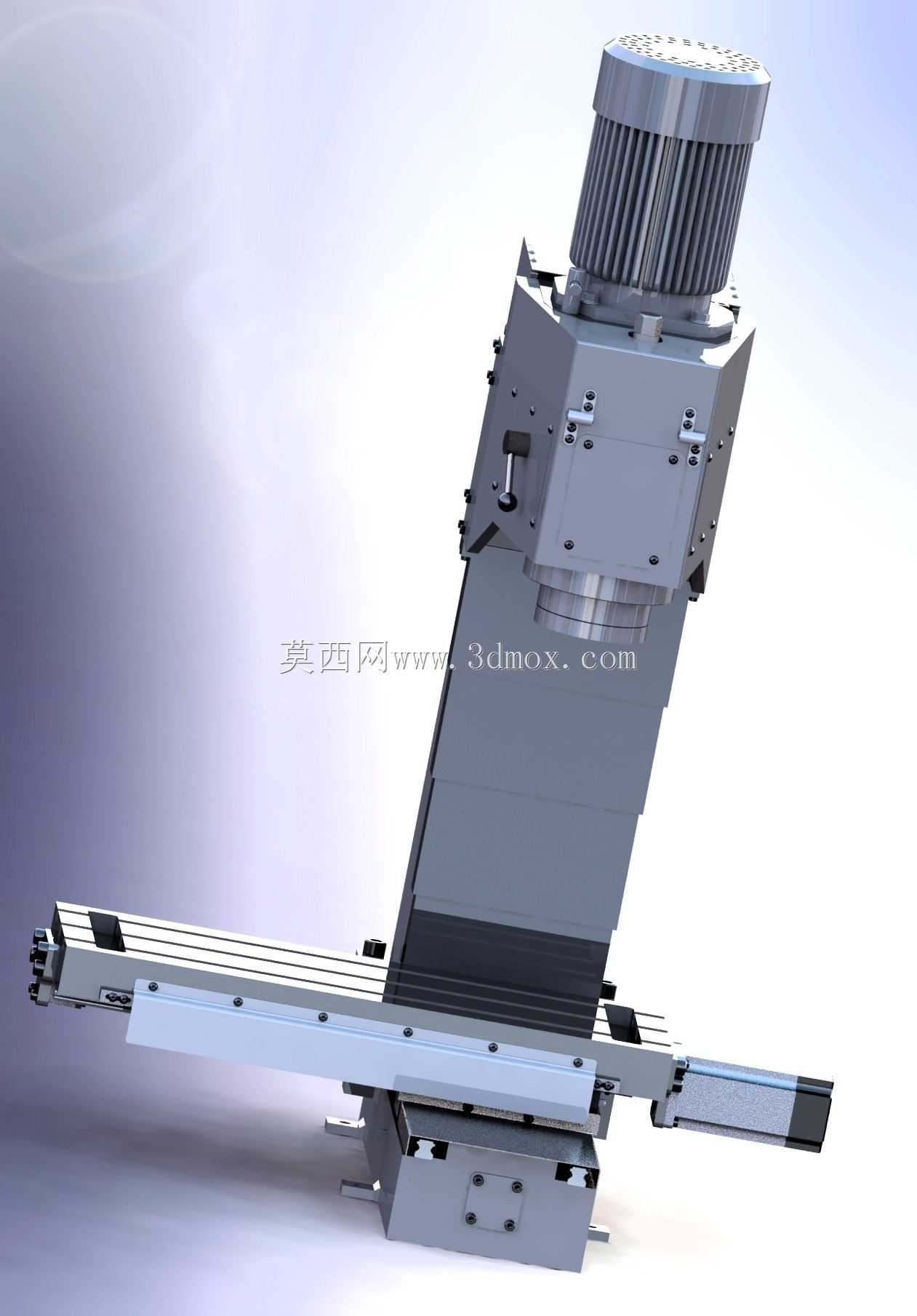

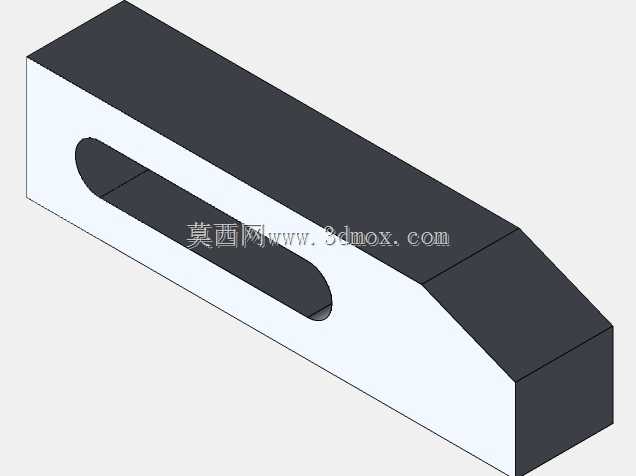

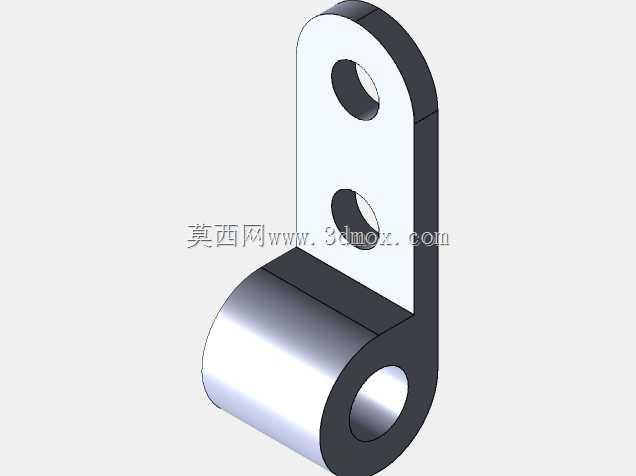

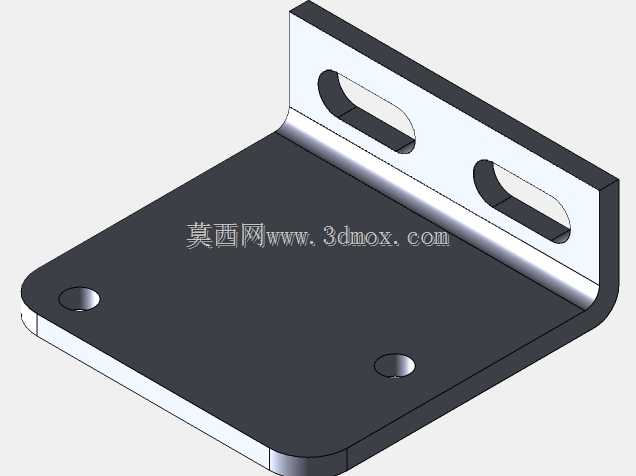

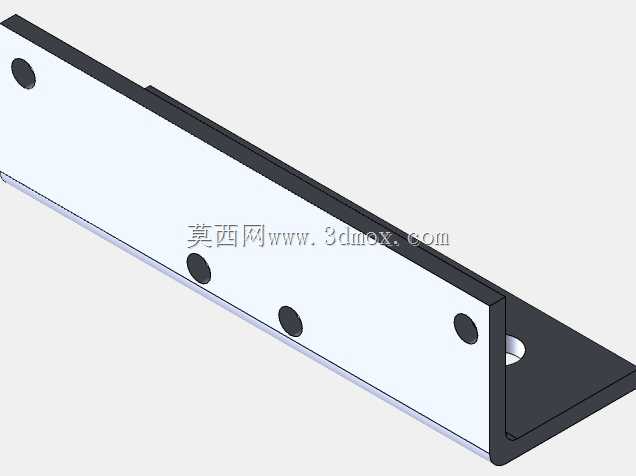

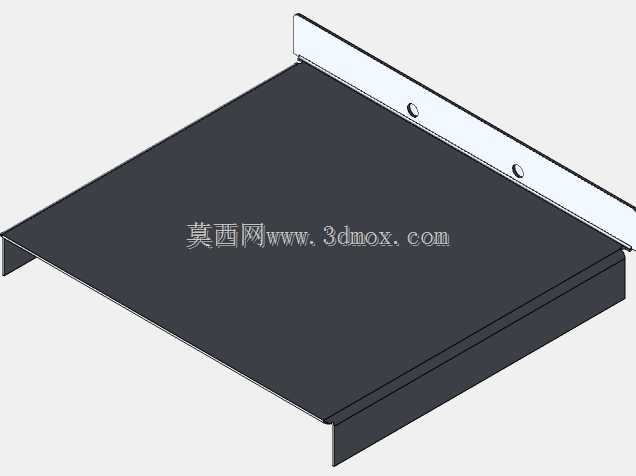

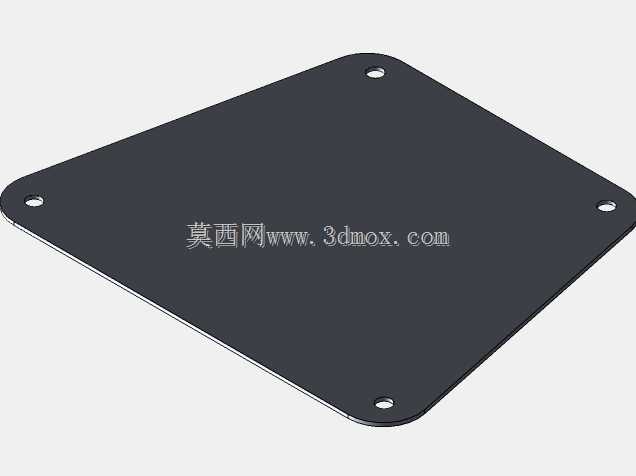

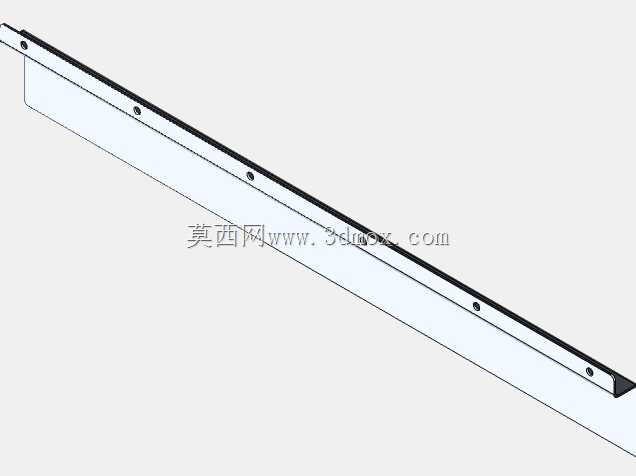

　　在小型机加车间、维修班组以及个人DIY加工场景中，通用商用铣床往往存在采购成本高、占地空间大、功能冗余的问题，针对小尺寸零件铣削、端面加工、键槽铣削、钻孔扩孔这类常规加工需求，这款立式铣床的结构设计完全围绕实用化、易加工、低成本的核心逻辑展开，没有多余的装饰性结构，所有部件的选型和布局都服务于实际加工的稳定性与操作便利性。从结构布局来看，这款铣床采用立式主轴布置，整体框架采用扁钢焊接成型，焊接完成后需对底座、立柱的结合面进行正火处理消除焊接应力，避免后续使用过程中出现结构变形影响加工精度，这种焊接结构相比铸造床身，加工门槛更低，不需要开模铸造，小批量制作甚至单件制作都能实现，同时结构刚性完全能满足小型零件的铣削加工需求，

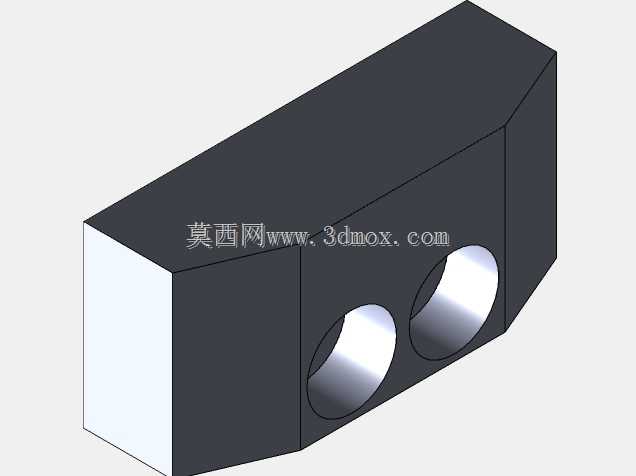

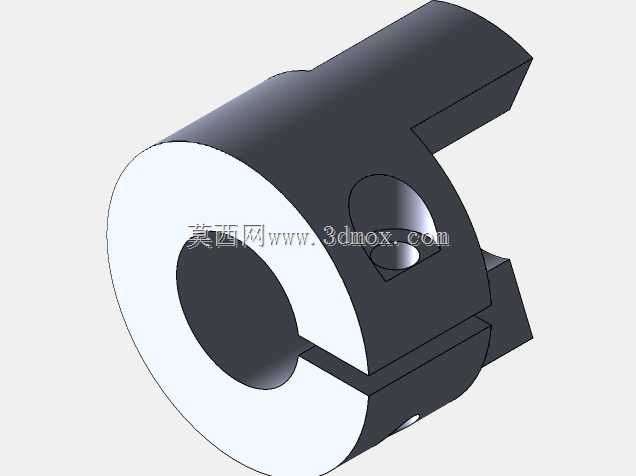

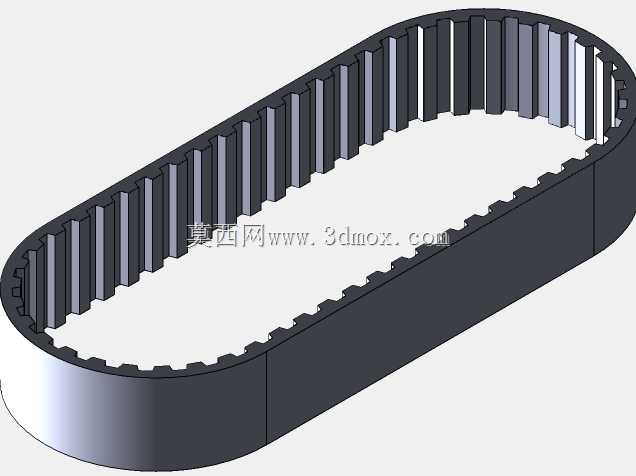

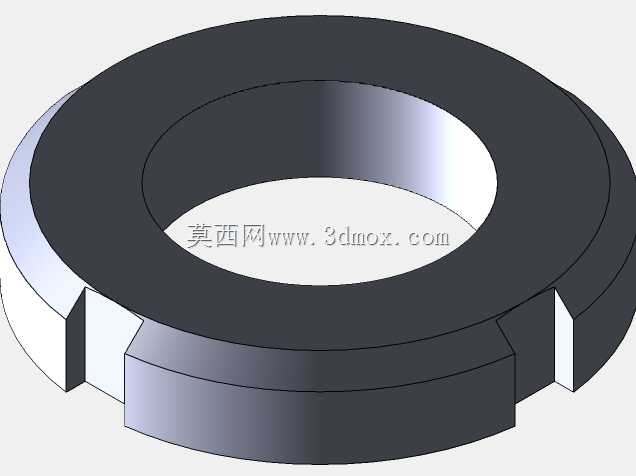

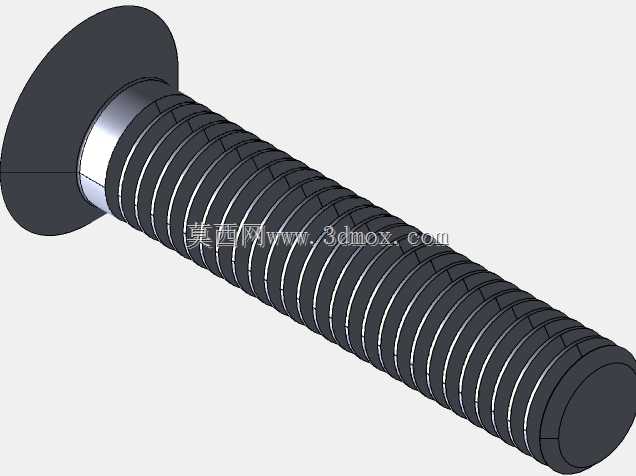

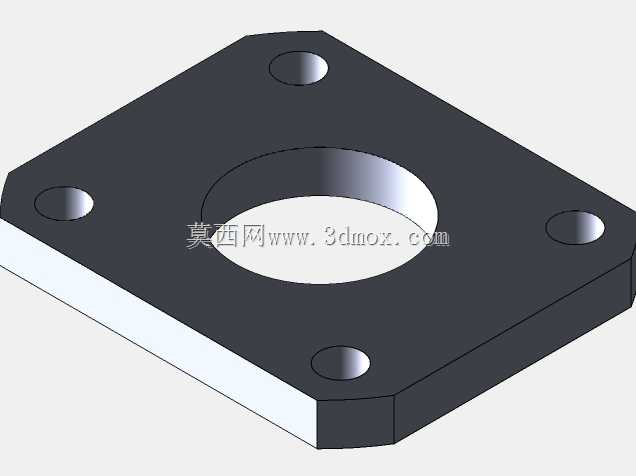

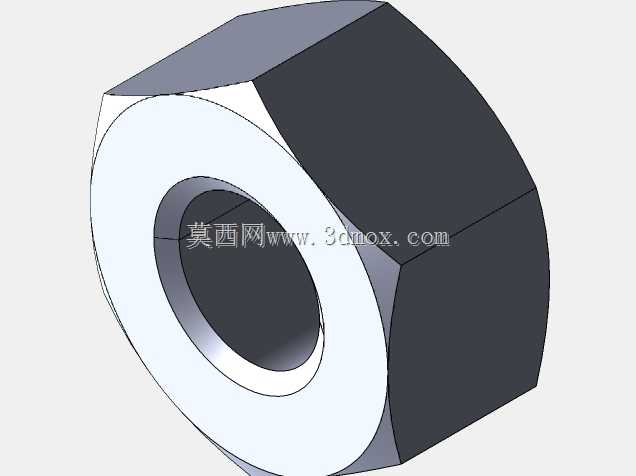

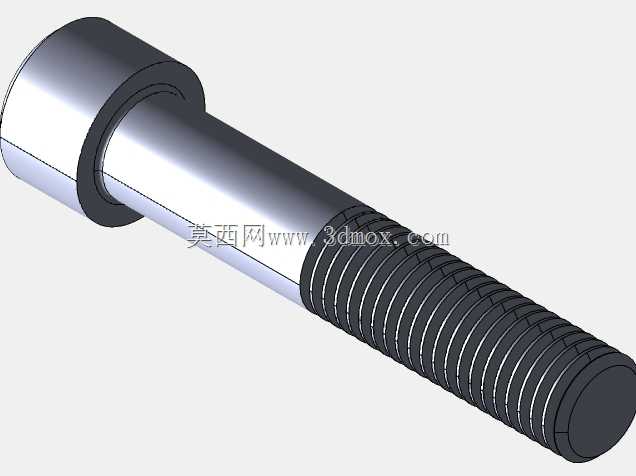

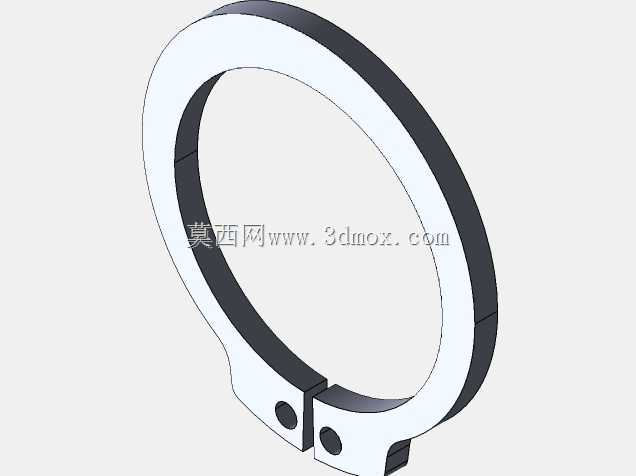

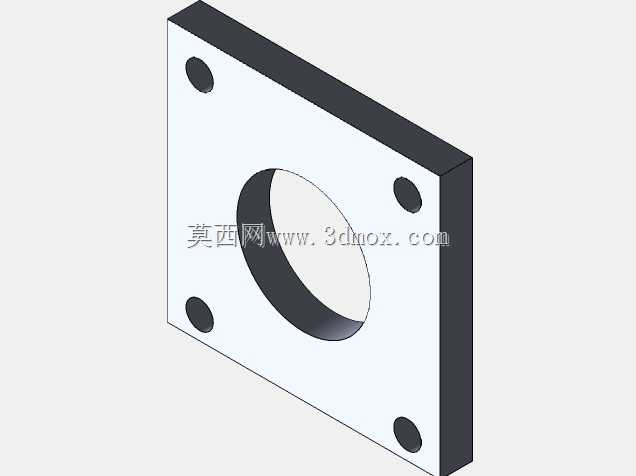

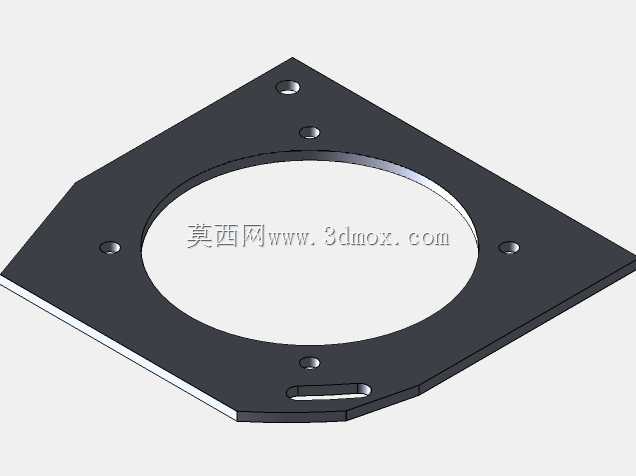

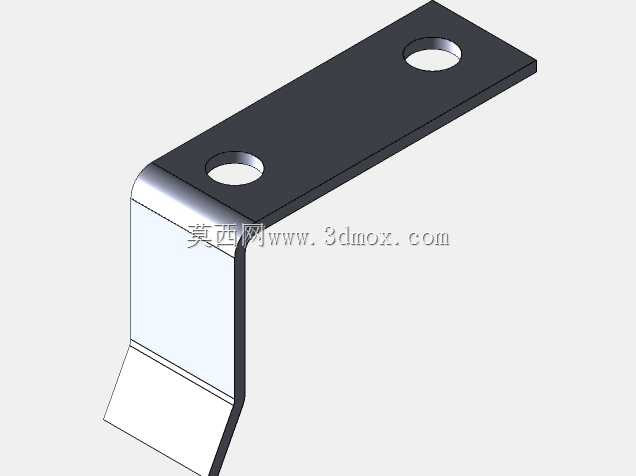

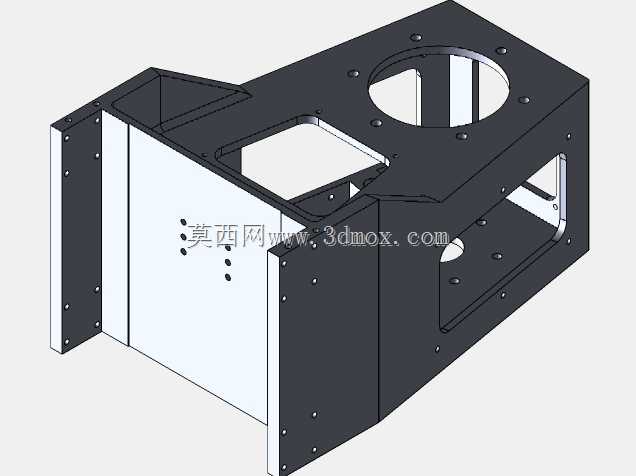

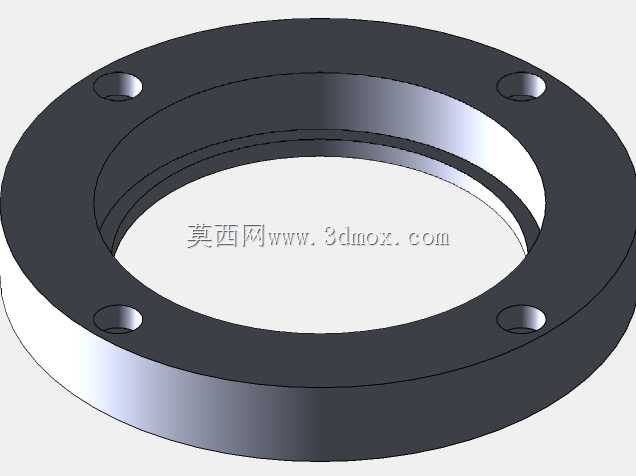

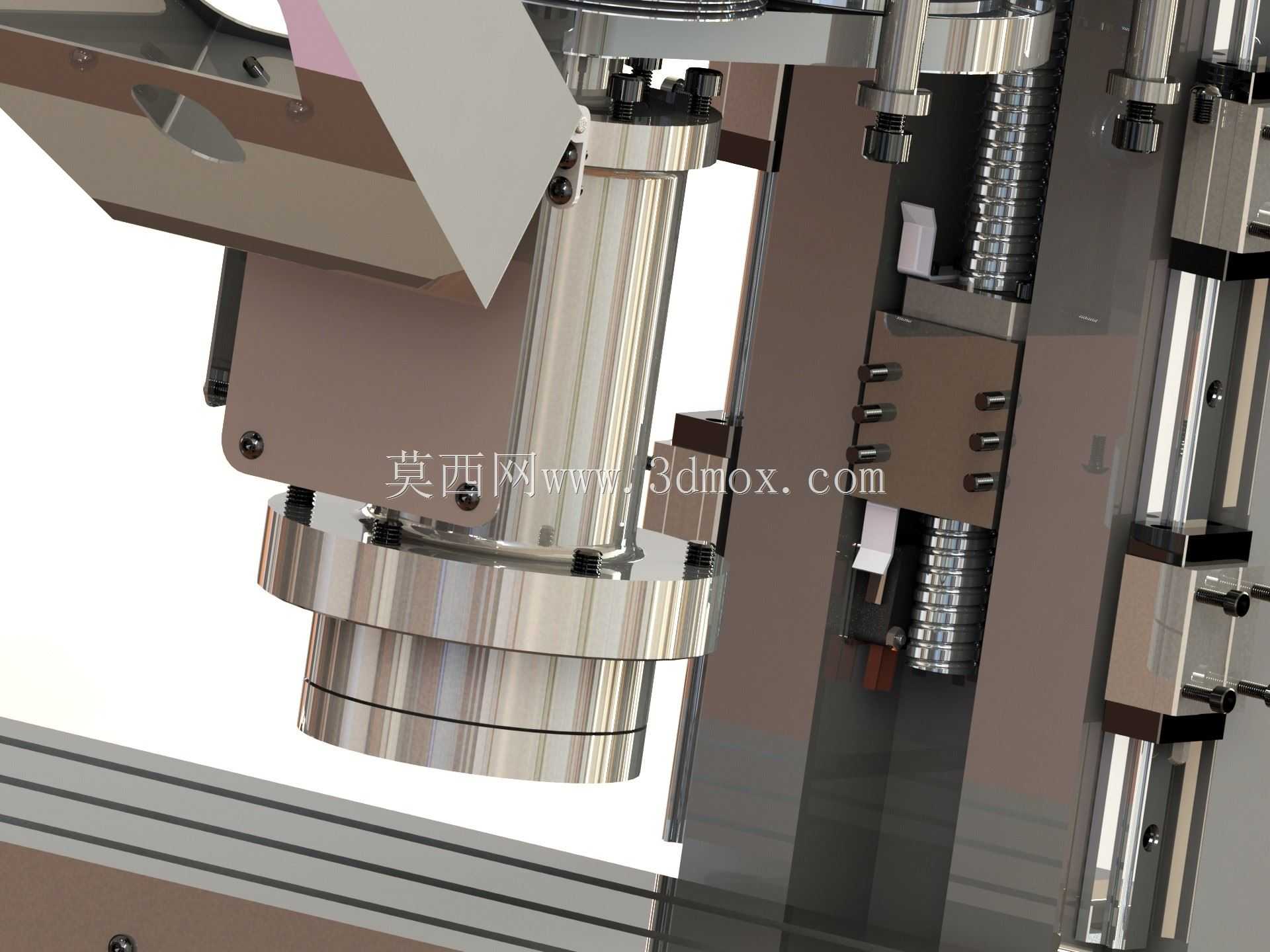

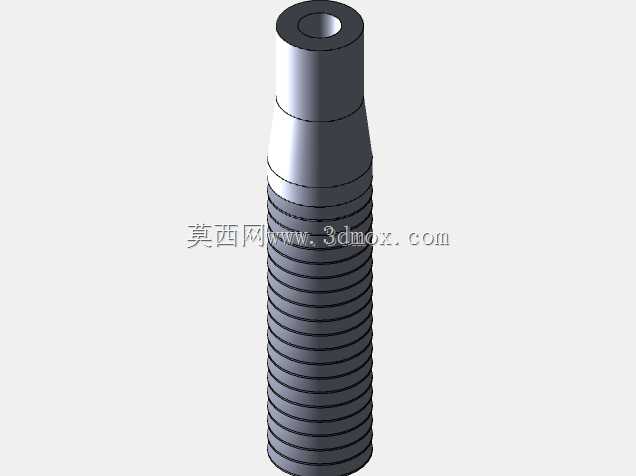

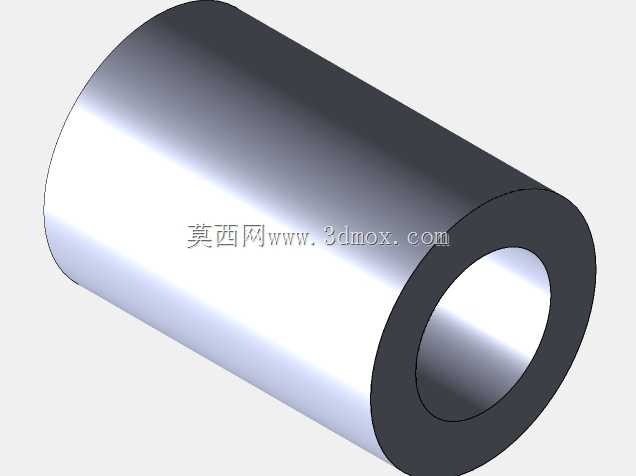

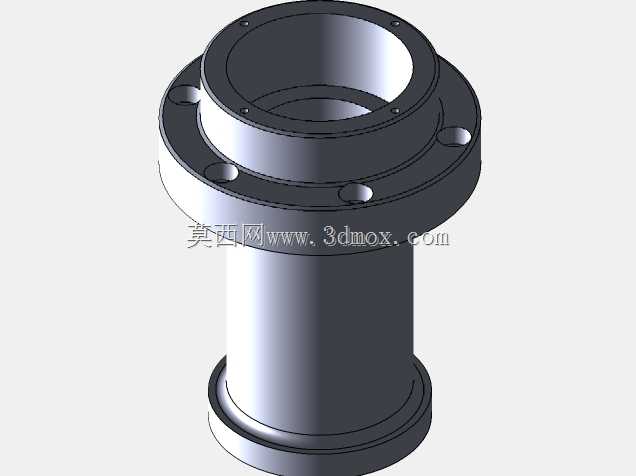

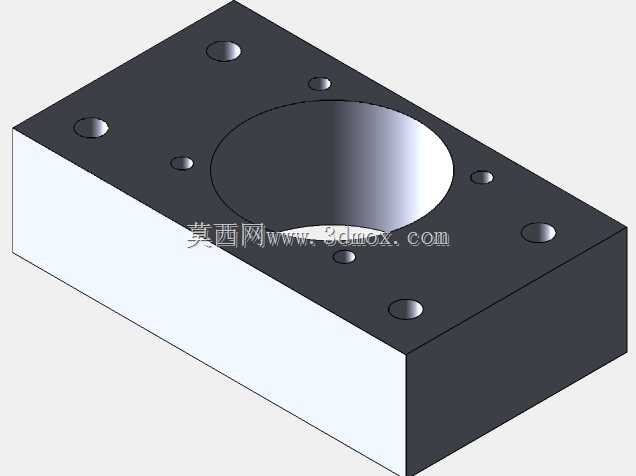

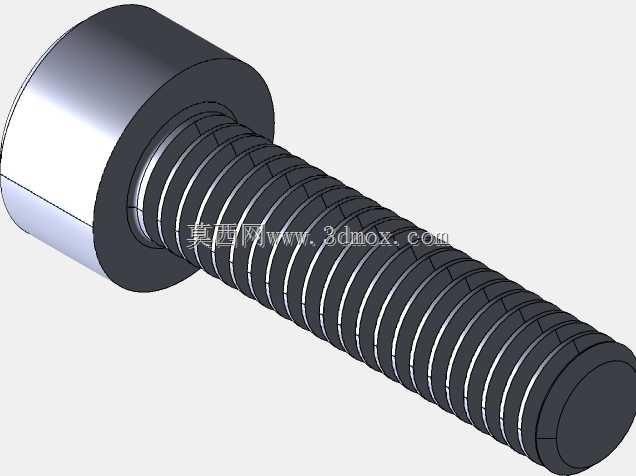

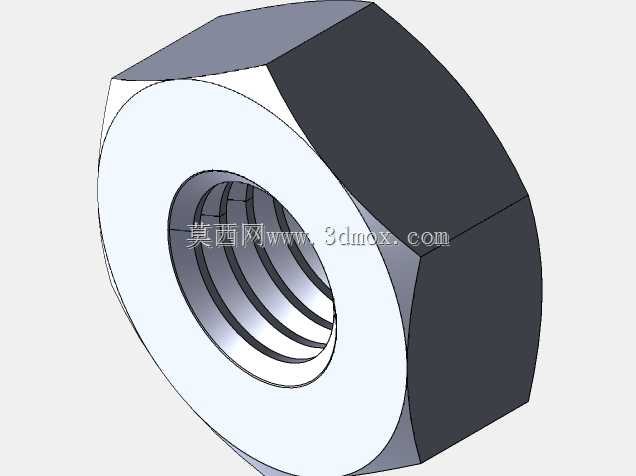

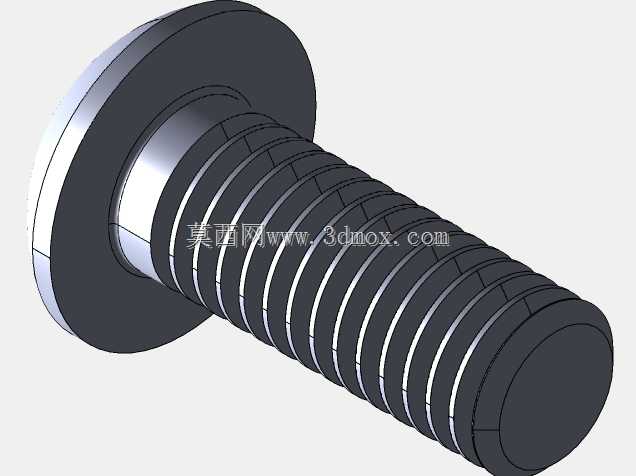

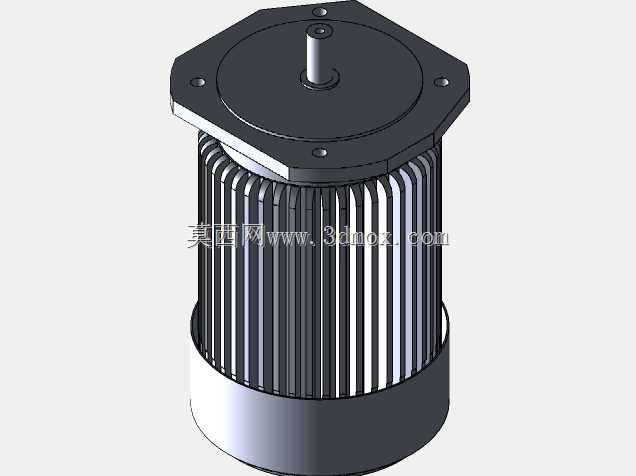

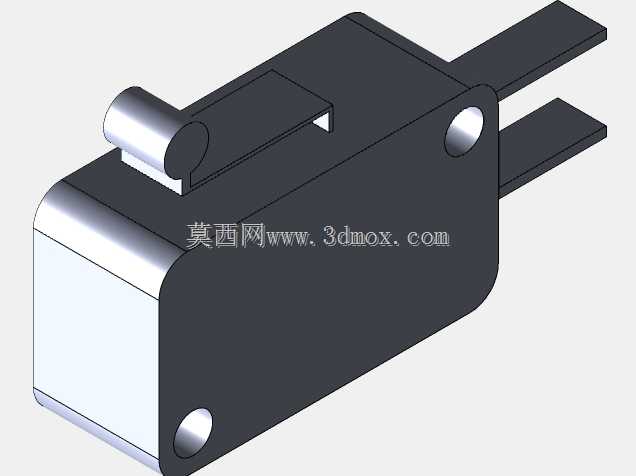

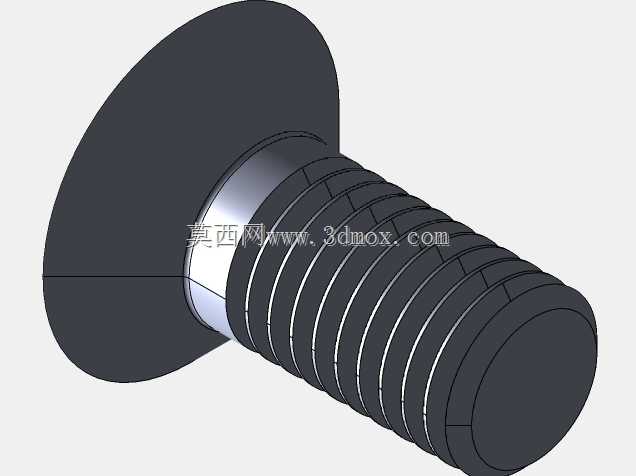

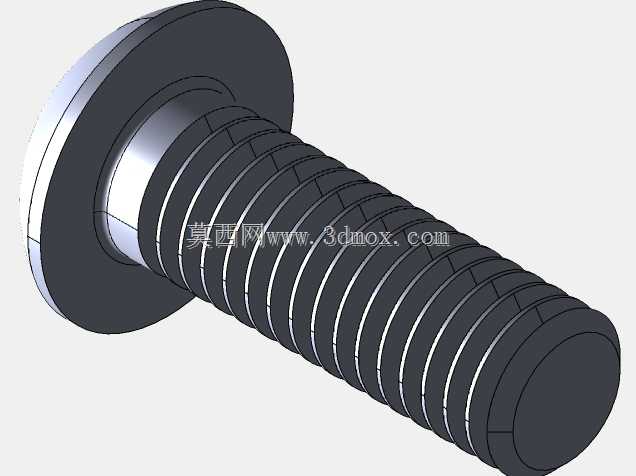

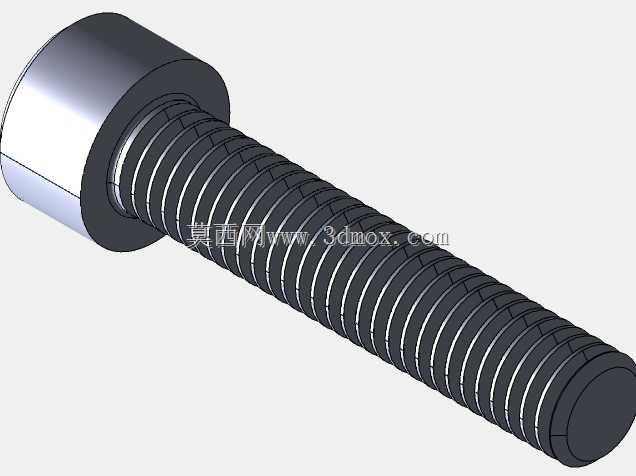

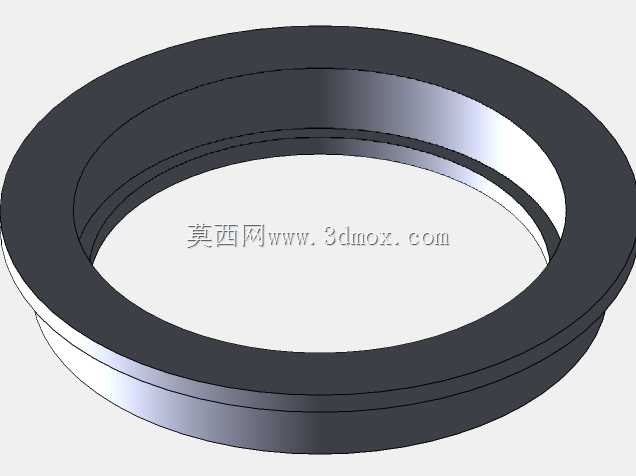

　　不会出现切削过程中床身颤振的问题。主轴部分默认采用R8锥度接口，这是小型立式铣床非常通用的主轴接口，市面上绝大多数R8刀柄、铣刀、钻夹头都能直接适配，不需要额外定制特殊接口的刀具，用户如果有ISO30刀柄的使用需求，只需要更换主轴前端的锥套部分就能完成接口切换，不需要改动整个主轴箱的结构，适配性非常灵活。传动部分除了传动皮带需要外购标准件之外，其余所有结构部件都可以采用现成标准件或者自行加工完成，设计过程中特意省略了非必要的限位开关接线、润滑管路这类附属结构，降低了整体的装配复杂度，用户可以根据自己的使用需求后续加装这些附属结构，不会影响设备的基础运行功能。Z轴方向的运动结构做了尺寸优化，调整了滑枕的行程范围和导轨配合间隙，

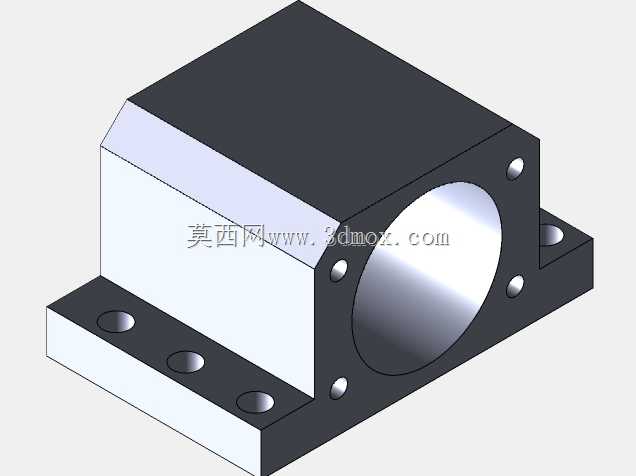

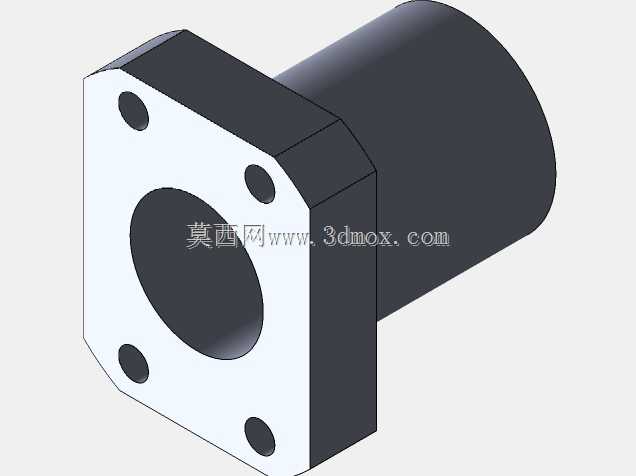

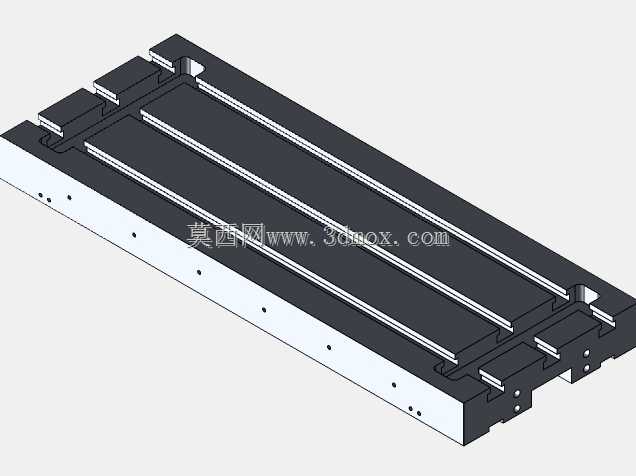

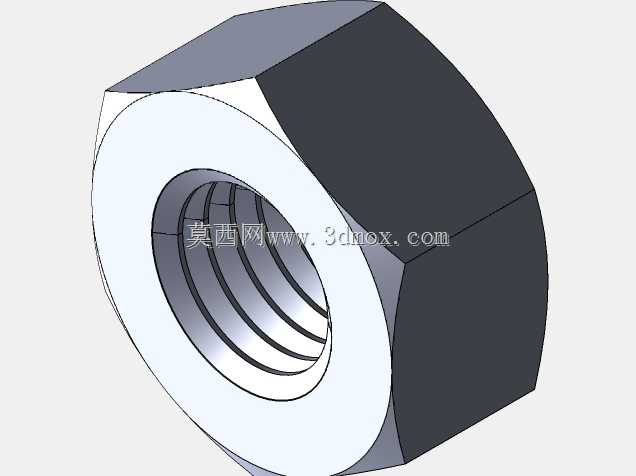

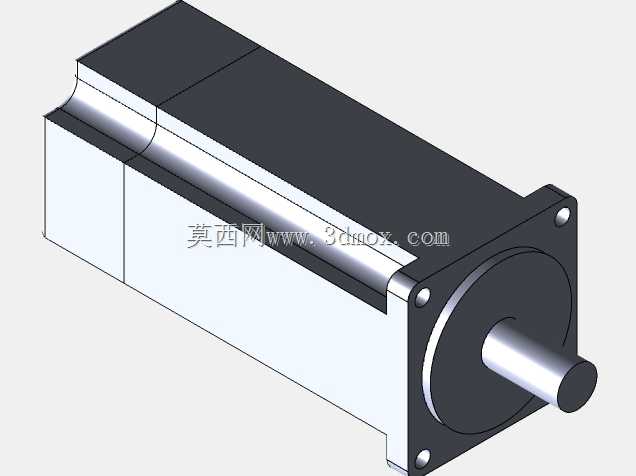

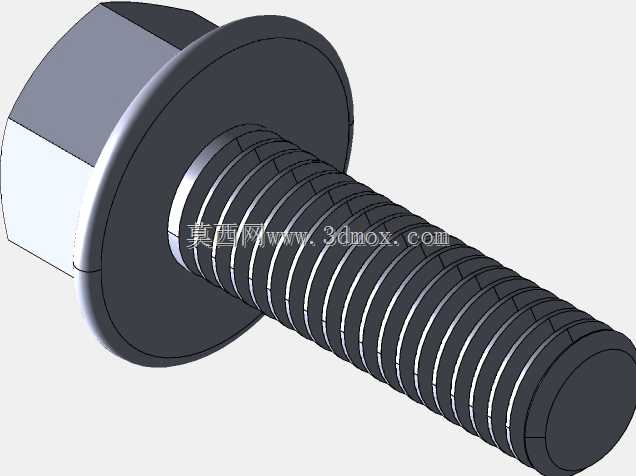

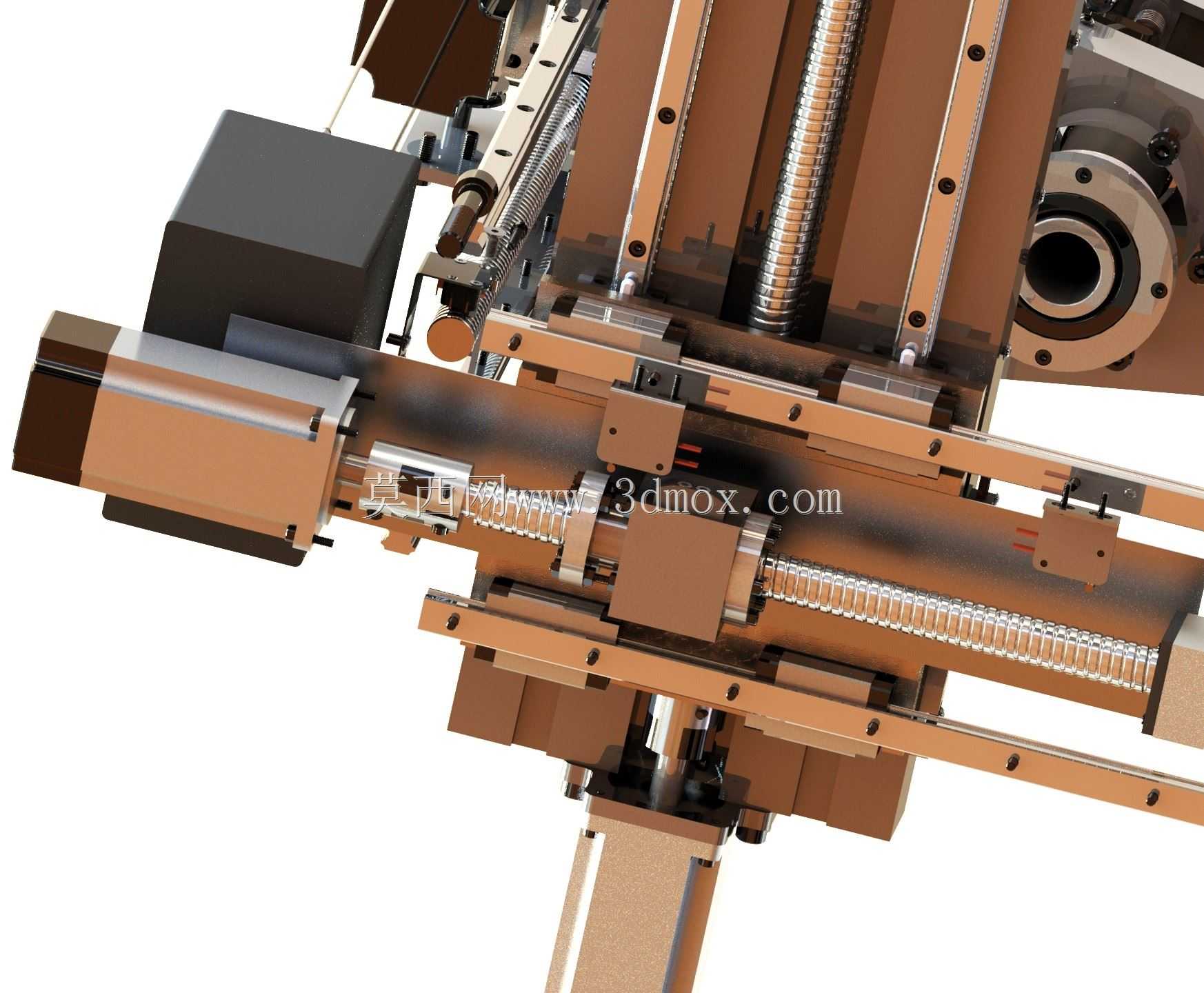

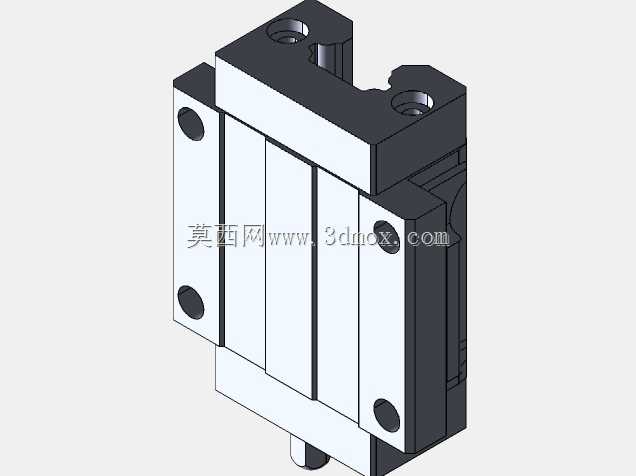

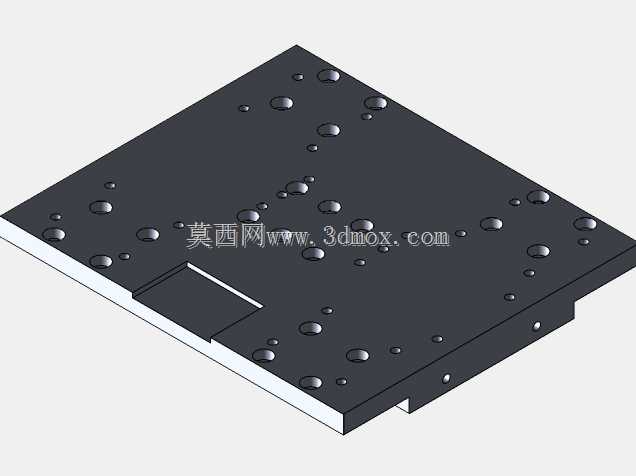

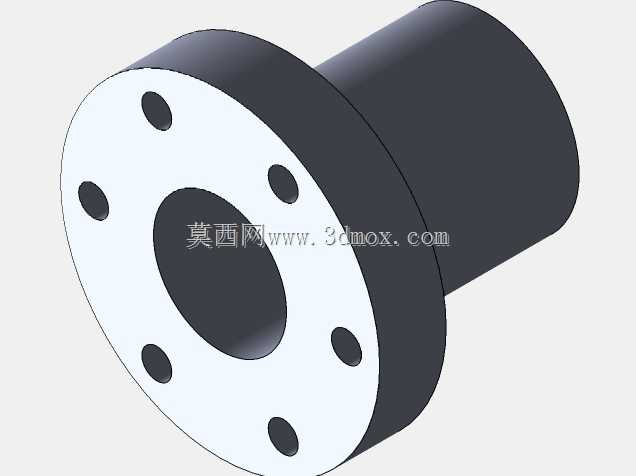

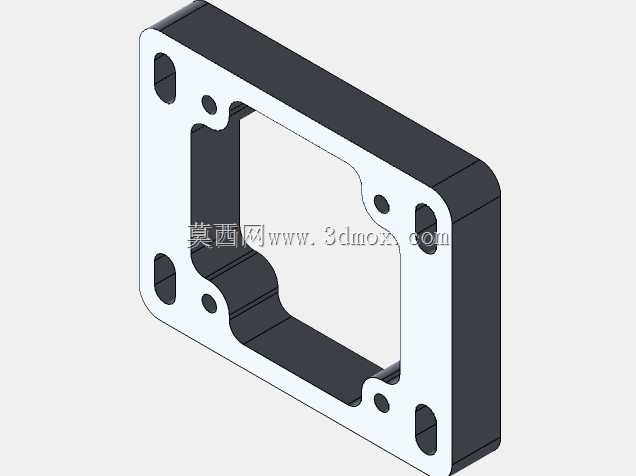

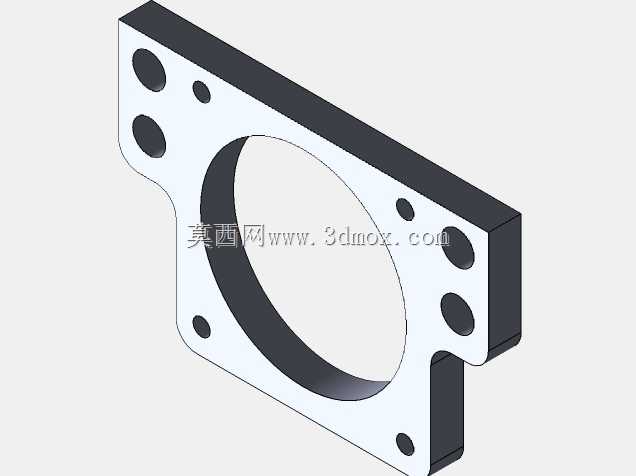

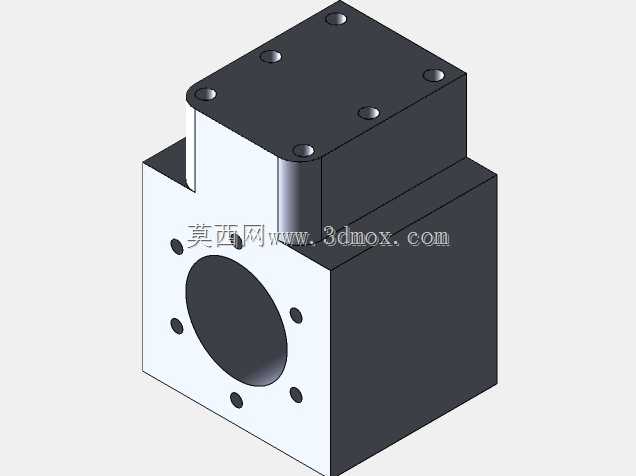

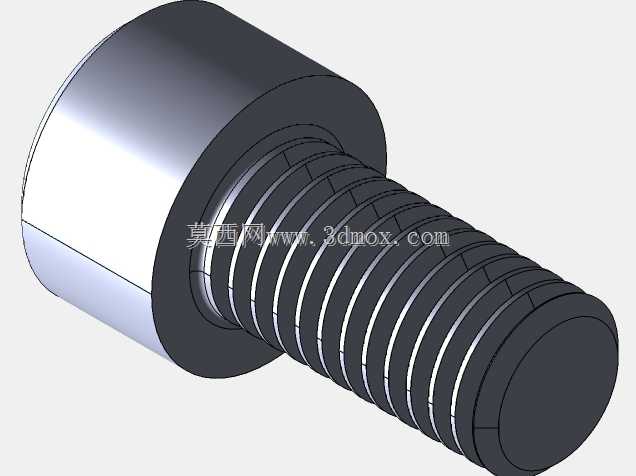

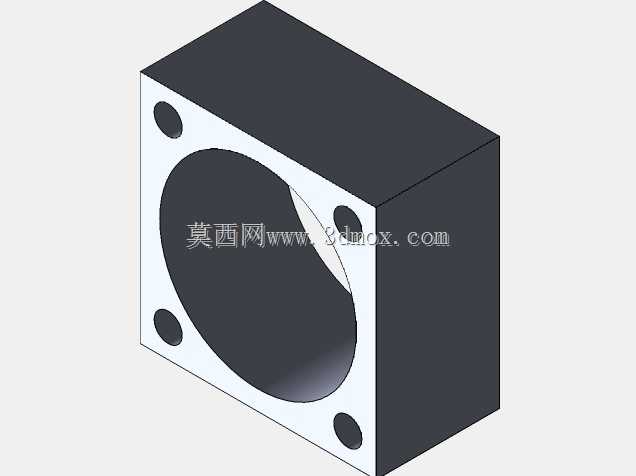

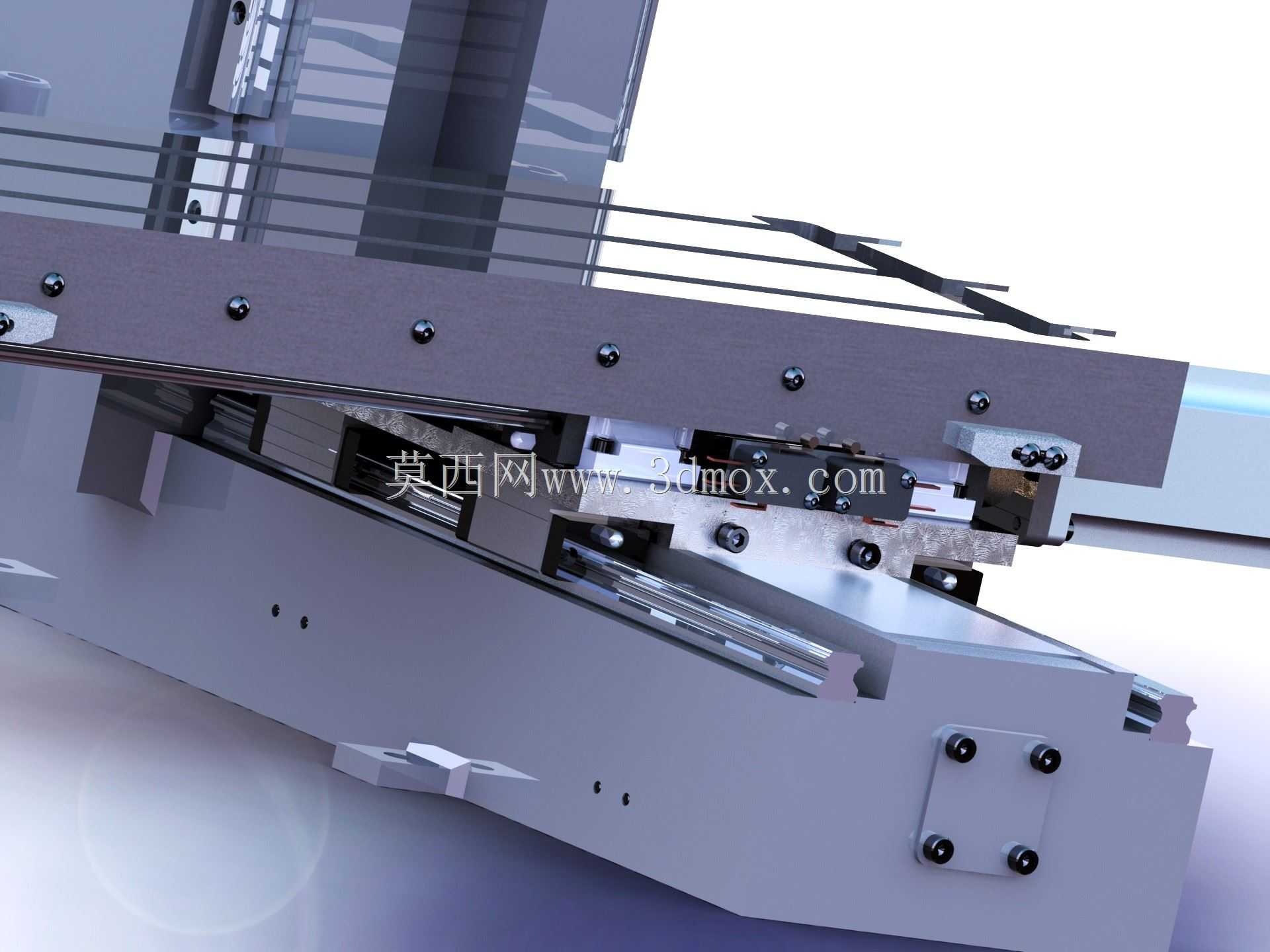

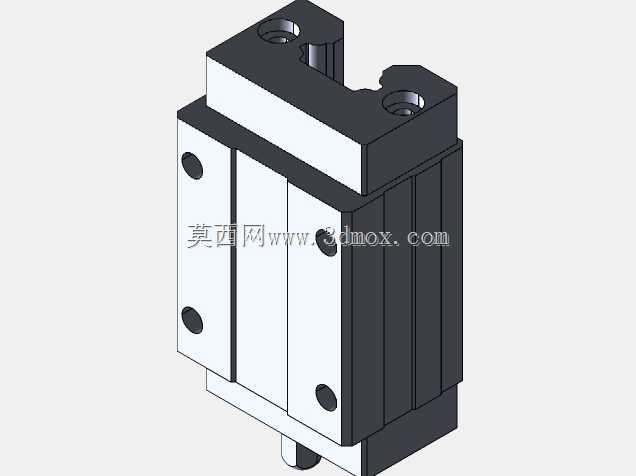

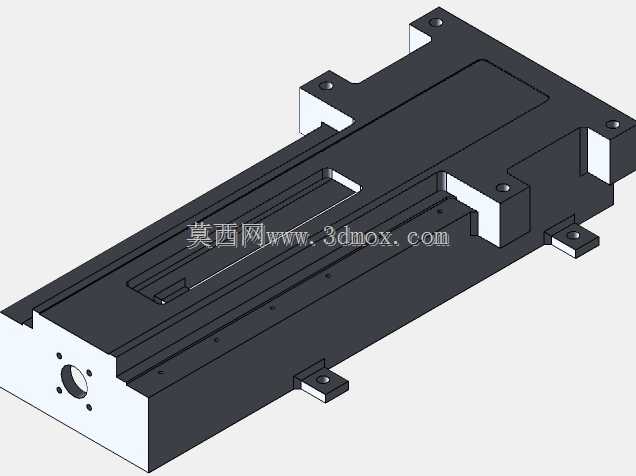

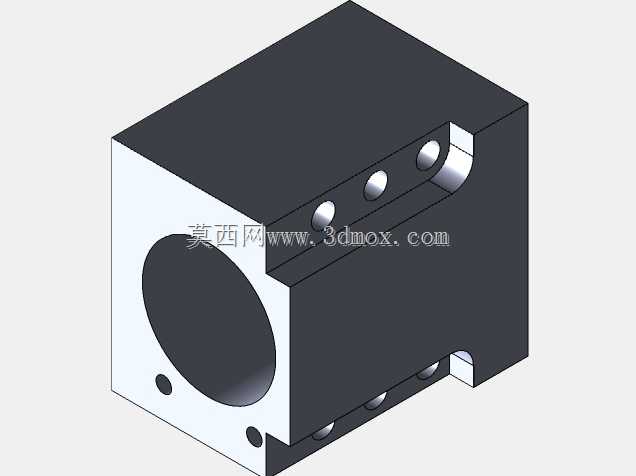

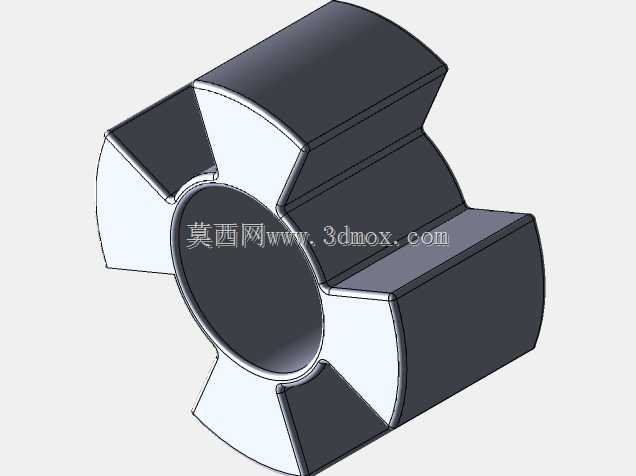

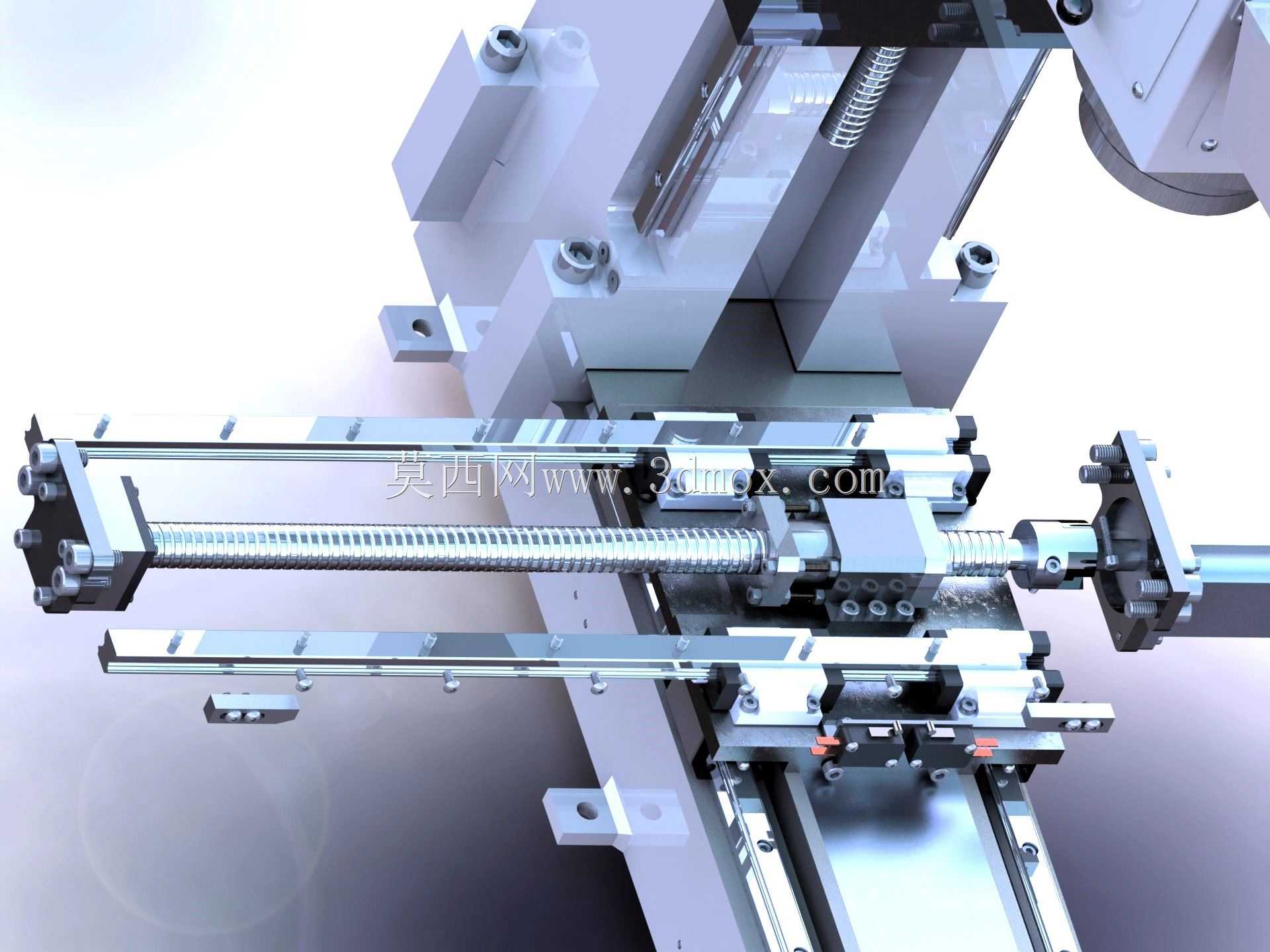

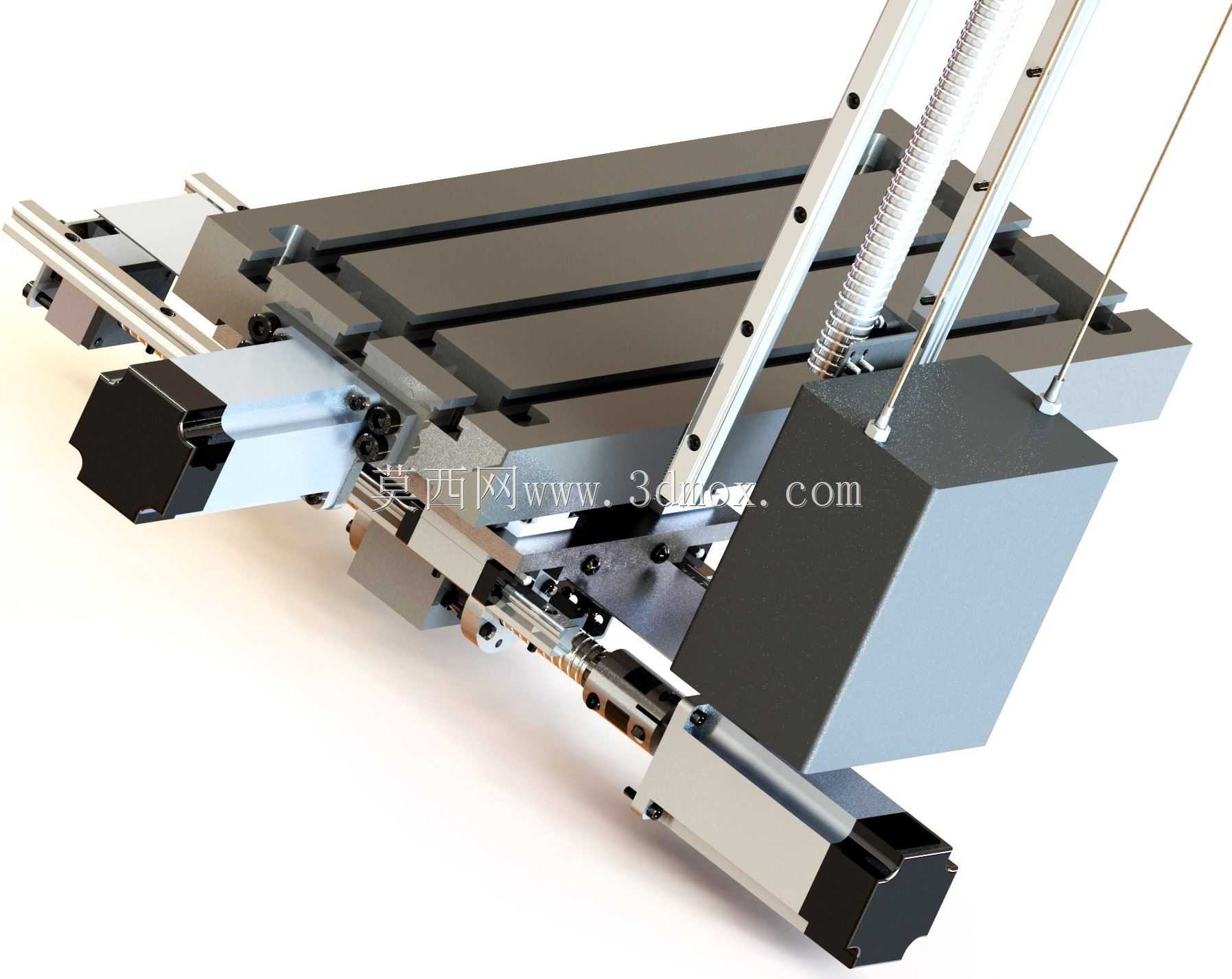

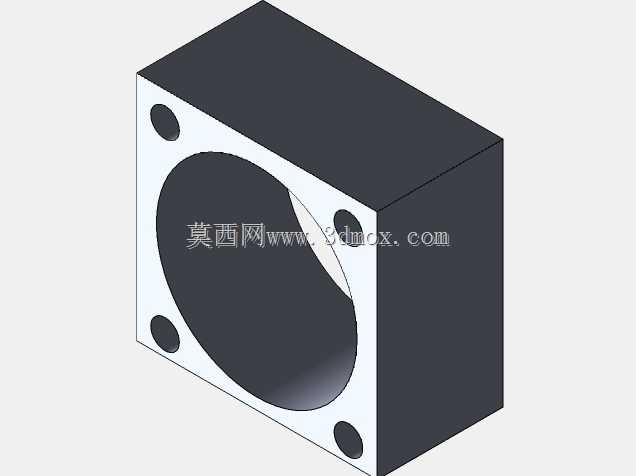

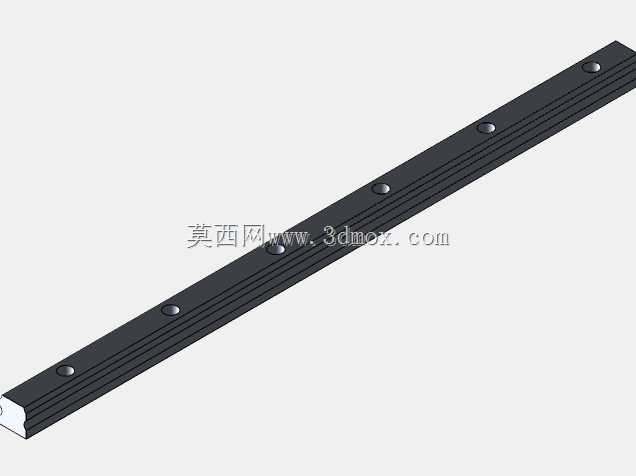

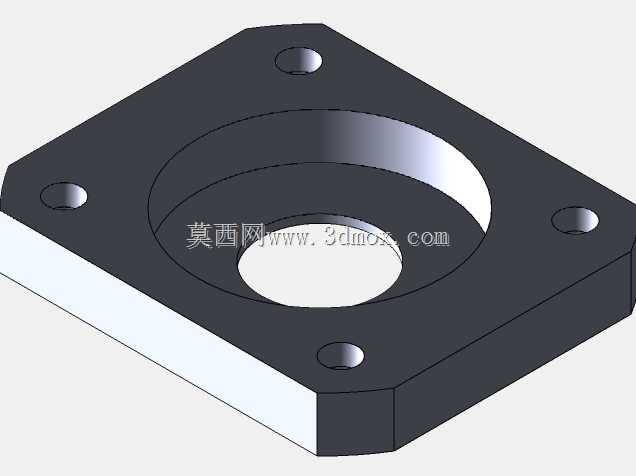

　　既保证了足够的加工行程，又控制了整体的外形尺寸，设备安装时只需要保证底座放置在水平的硬化地面上，通过底部的调节螺栓调平水平度即可，不需要做特殊的地基预埋，占地空间小，适合小型加工场地摆放。X、Y轴的进给结构采用常规的丝杠传动配合直线导轨，手轮操作的进给手感顺滑，刻度盘的分度精度能满足常规零件的加工公差要求，如果用户需要加装数控进给系统，也有足够的安装空间预留，可以直接加装步进电机和控制系统升级为简易数控铣床。从实际加工场景来看，这款铣床可以完成小型钢件、铝件、塑料件的平面铣削、台阶面加工、沟槽铣削、钻孔铰孔等常规加工工序，对于维修车间的零件修配、小批量非标零件加工、教学演示场景都非常适用，整体结构的维护非常方便，

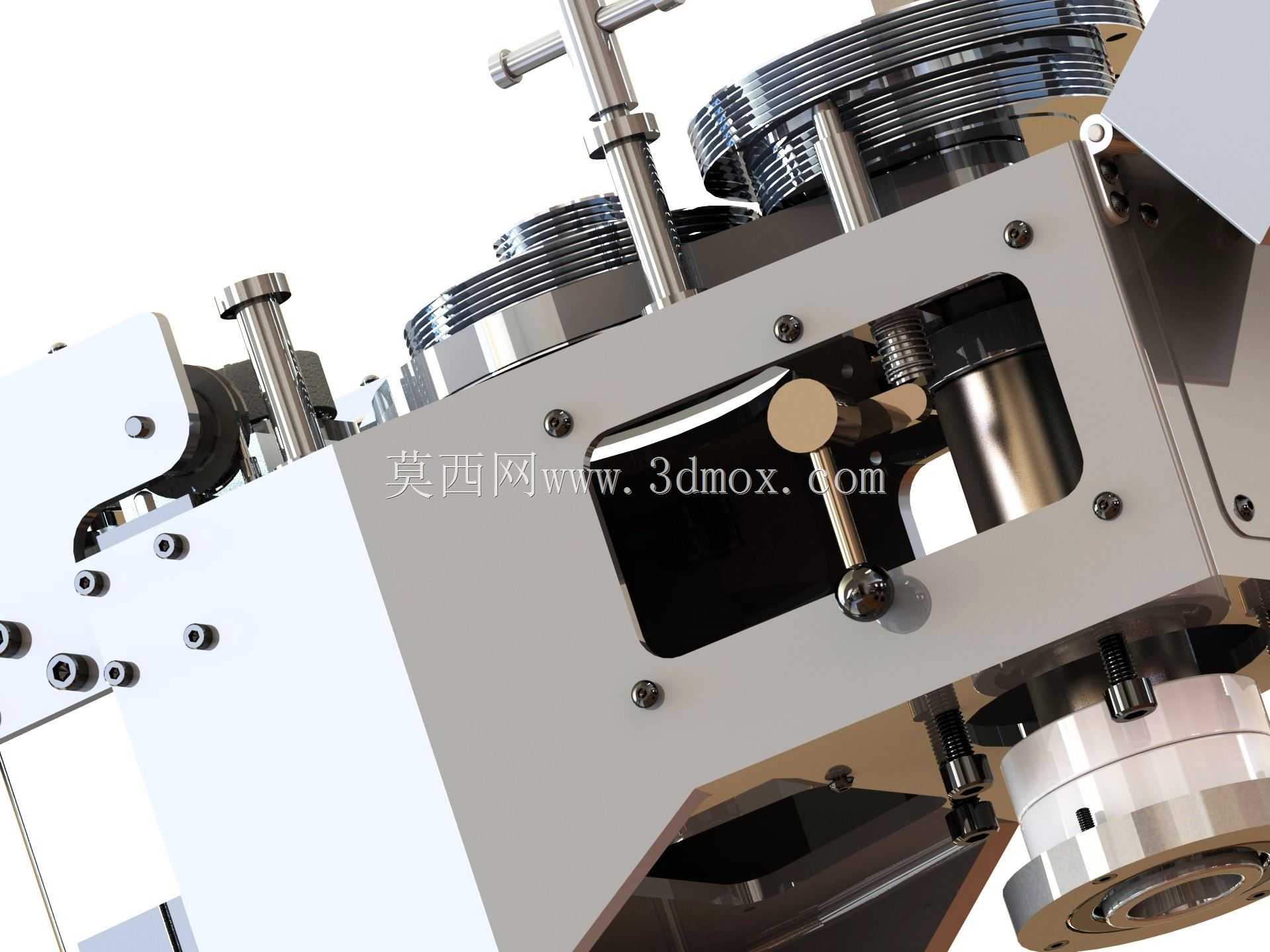

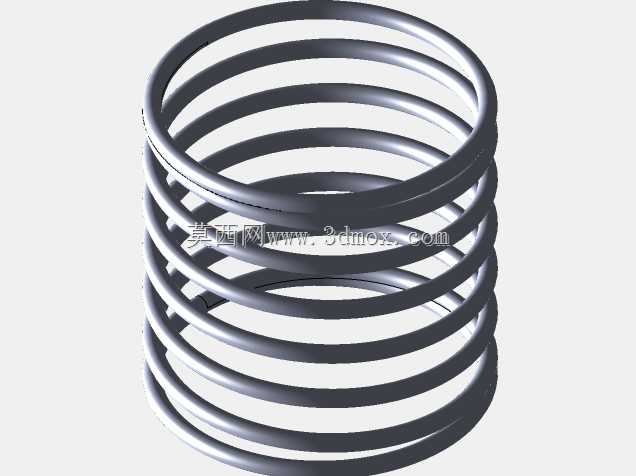

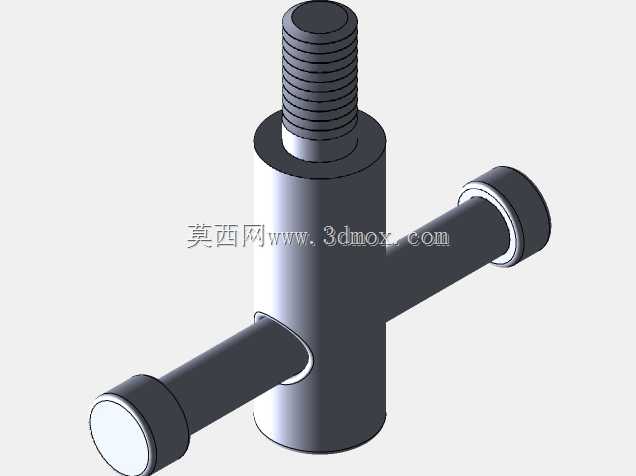

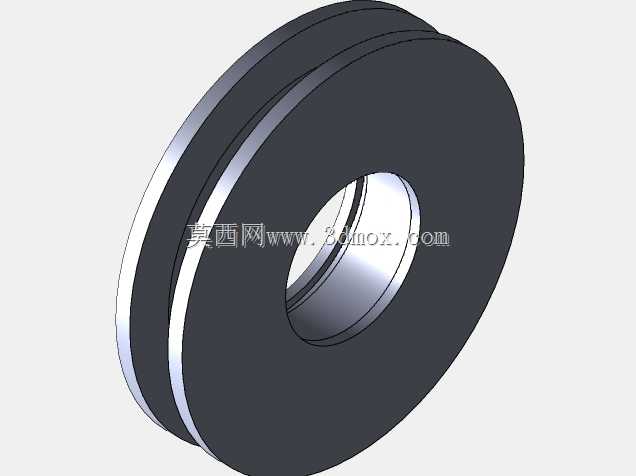

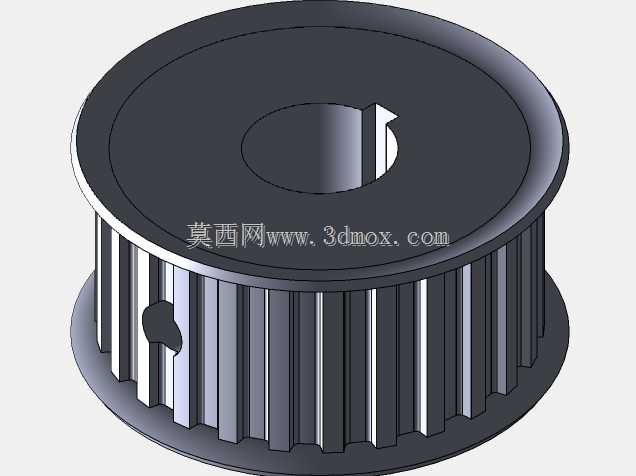

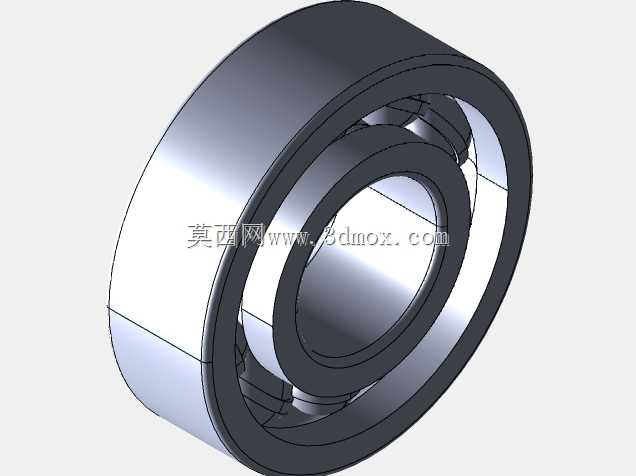

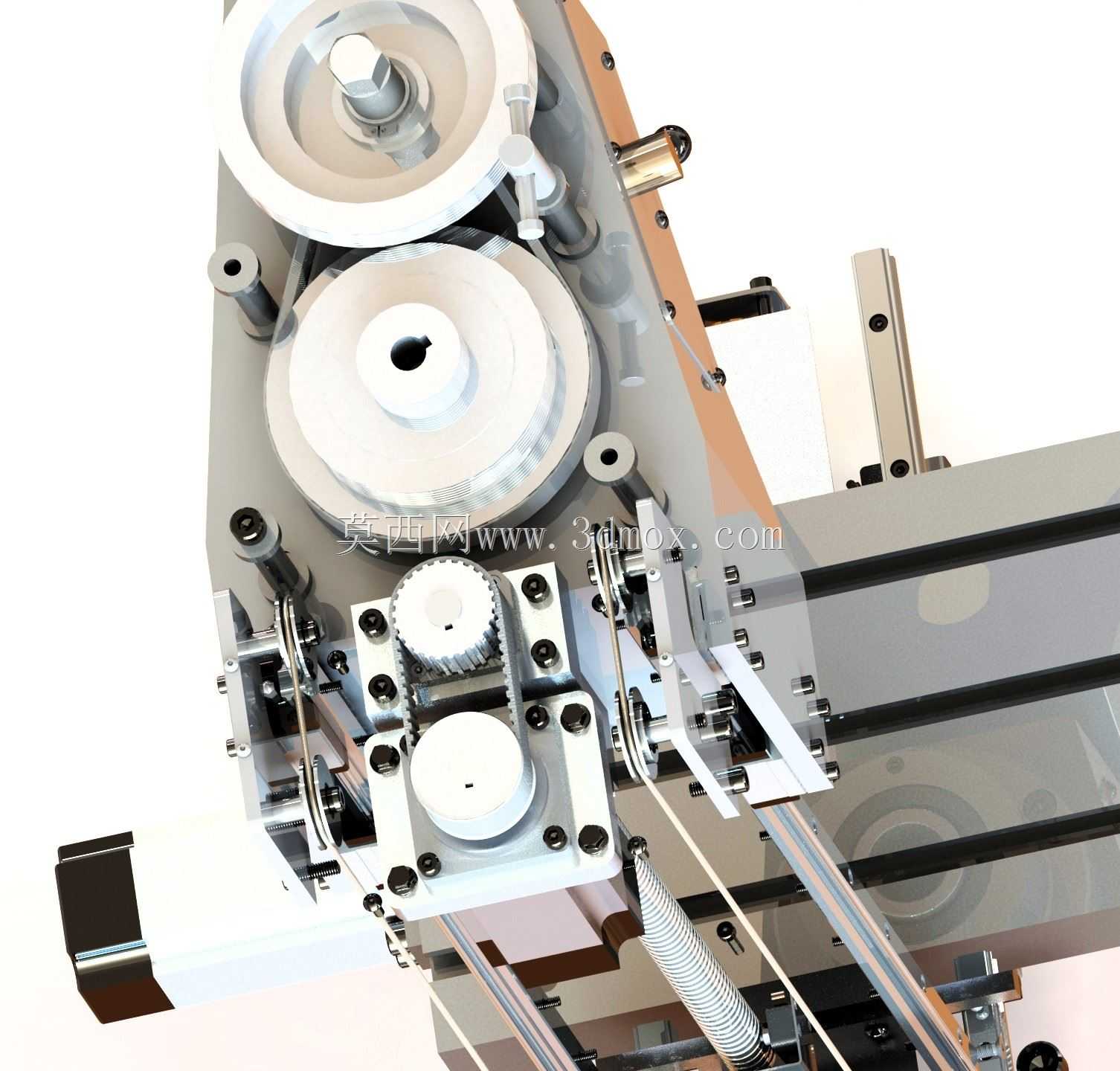

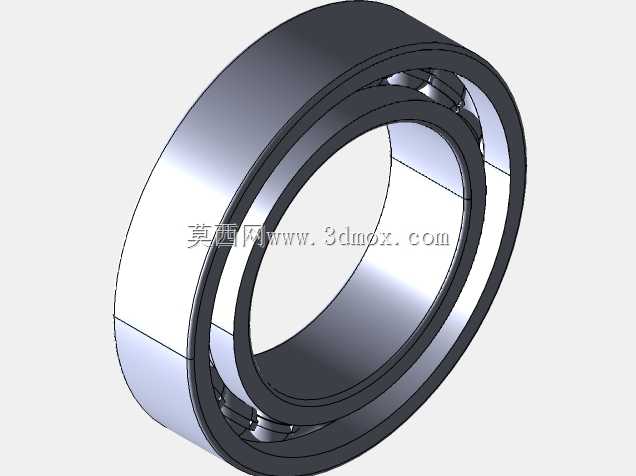

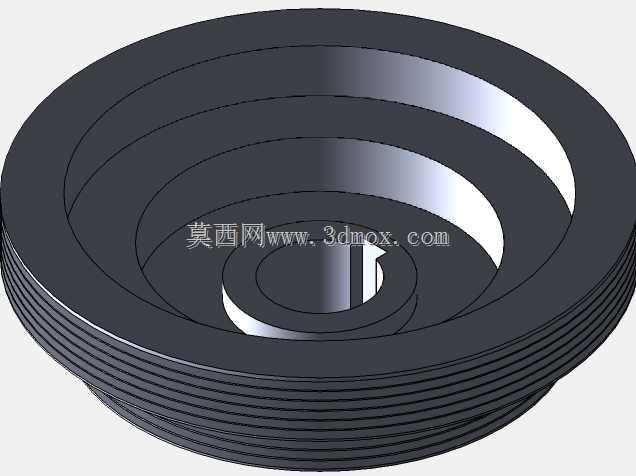

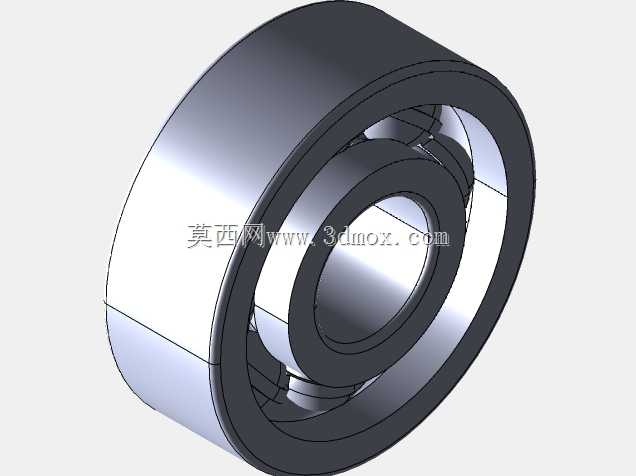

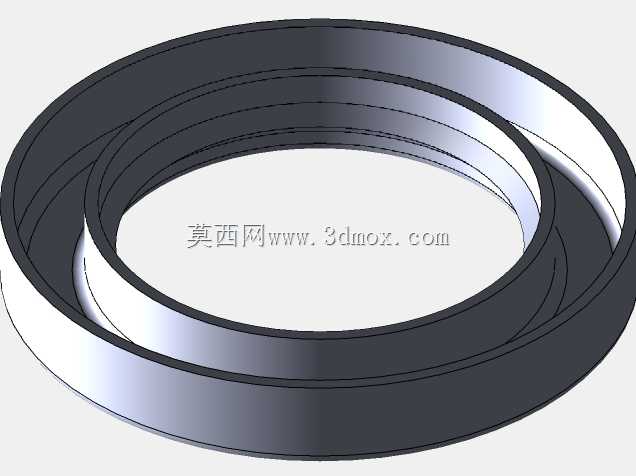

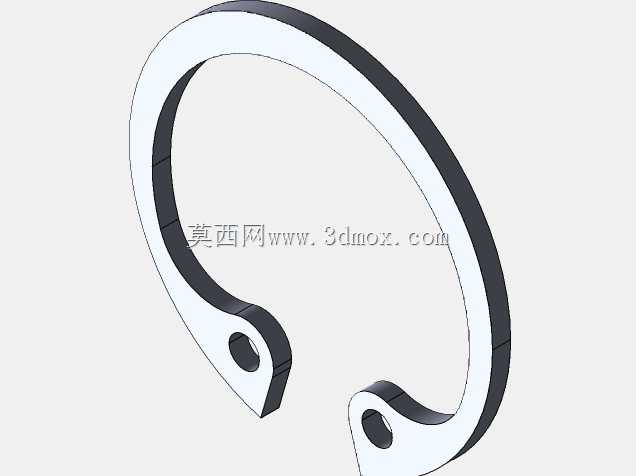

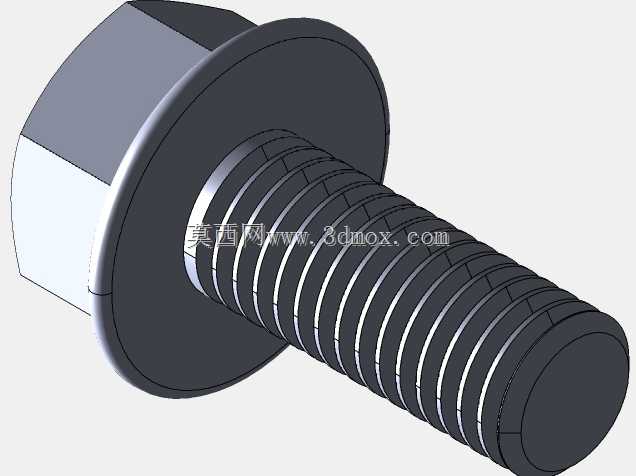

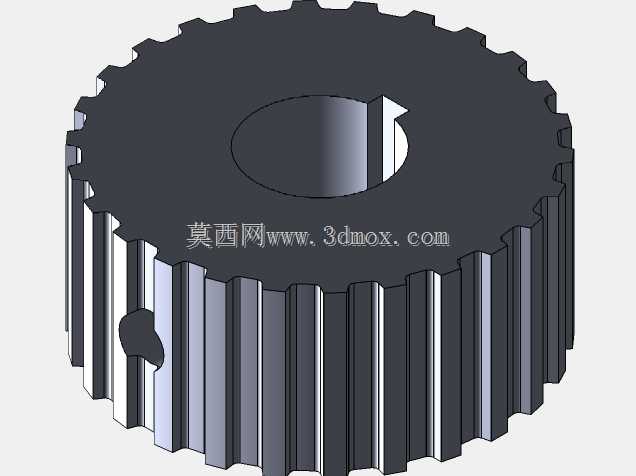

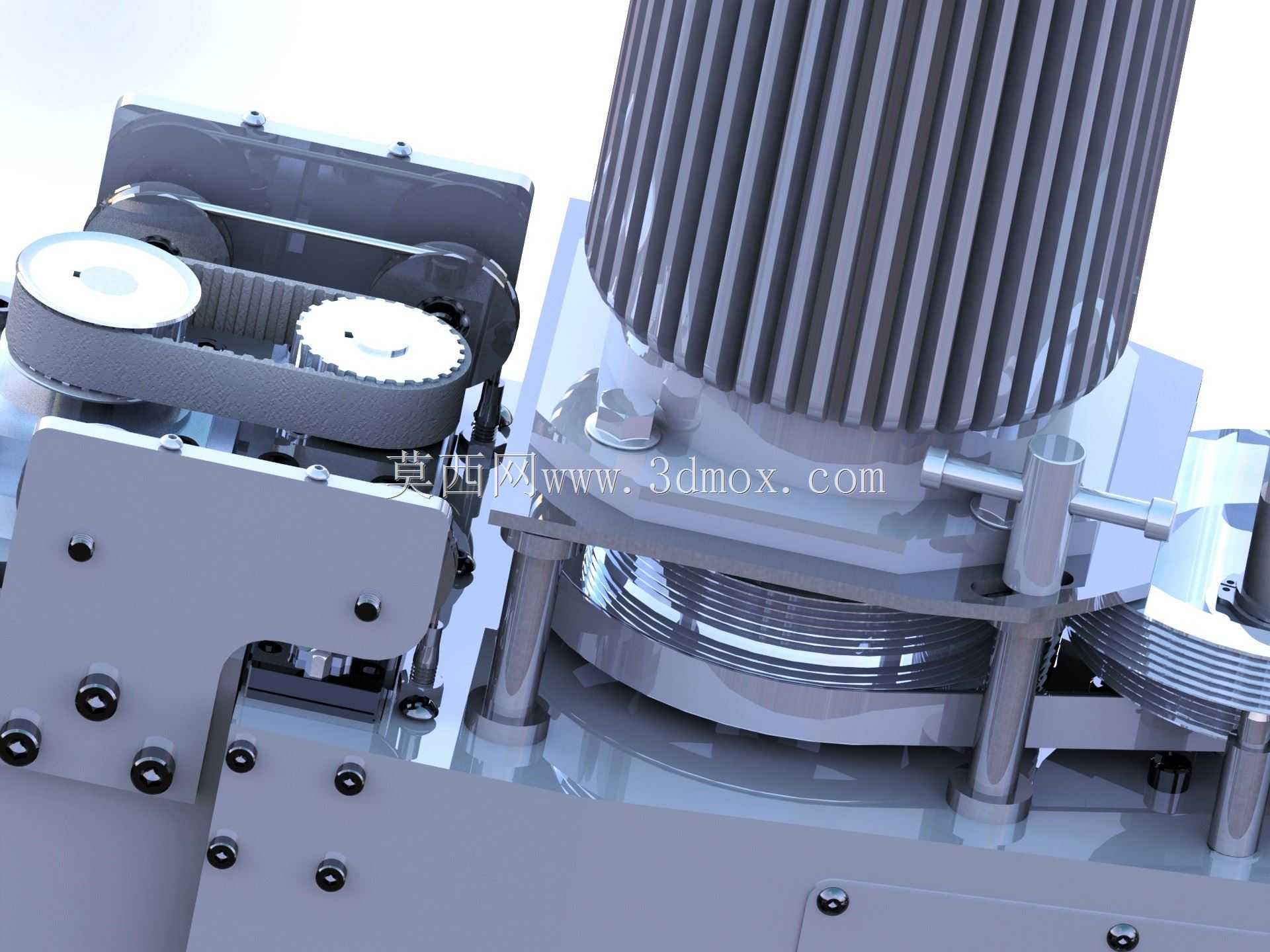

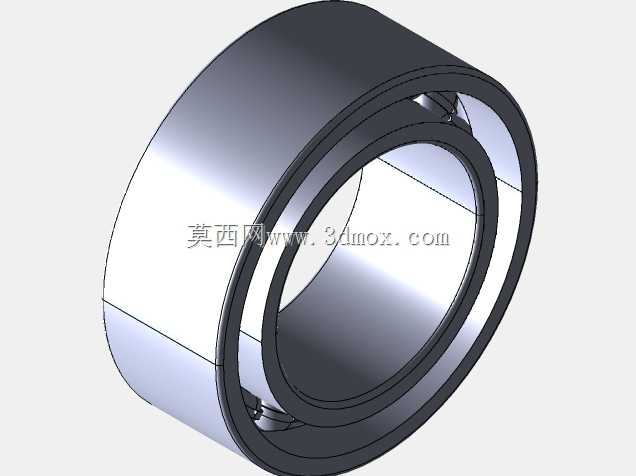

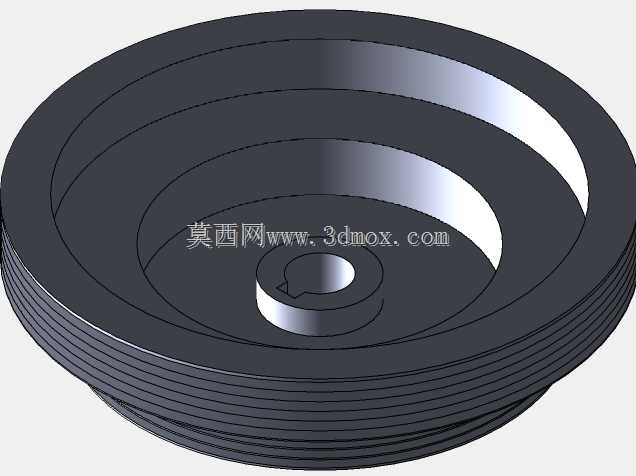

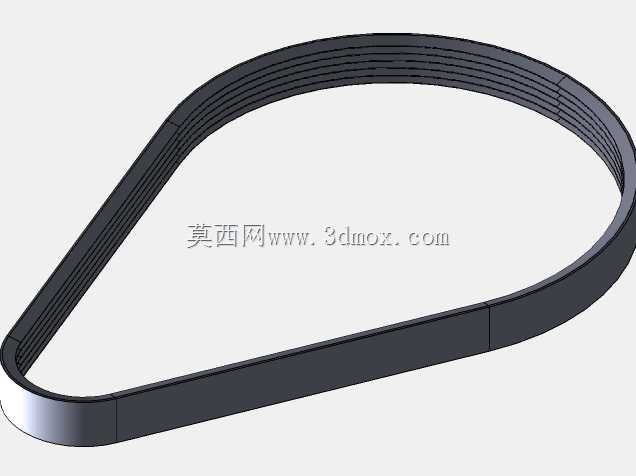

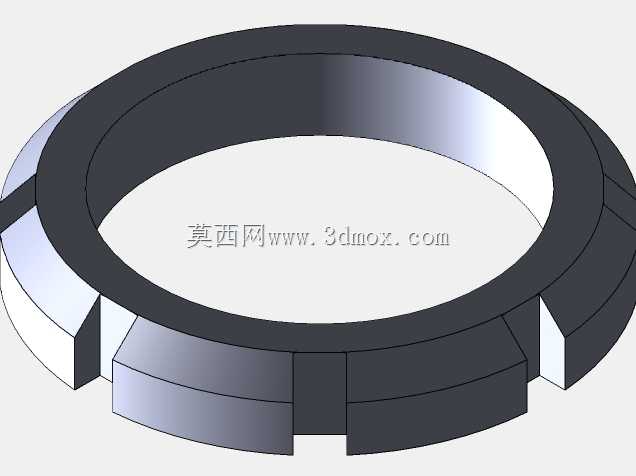

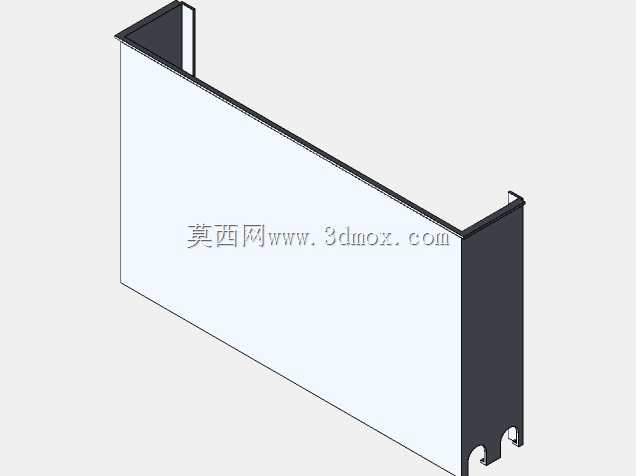

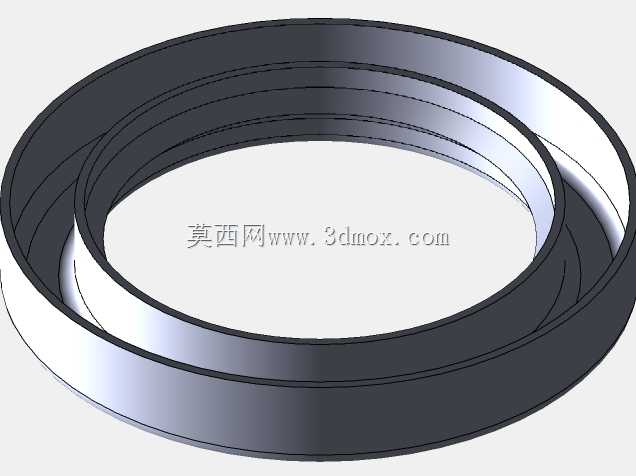

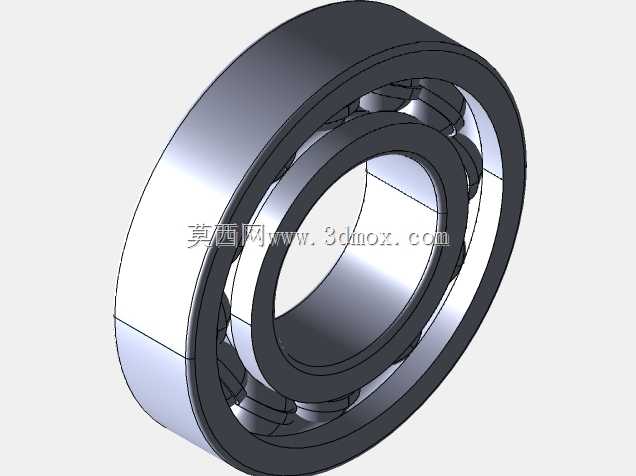

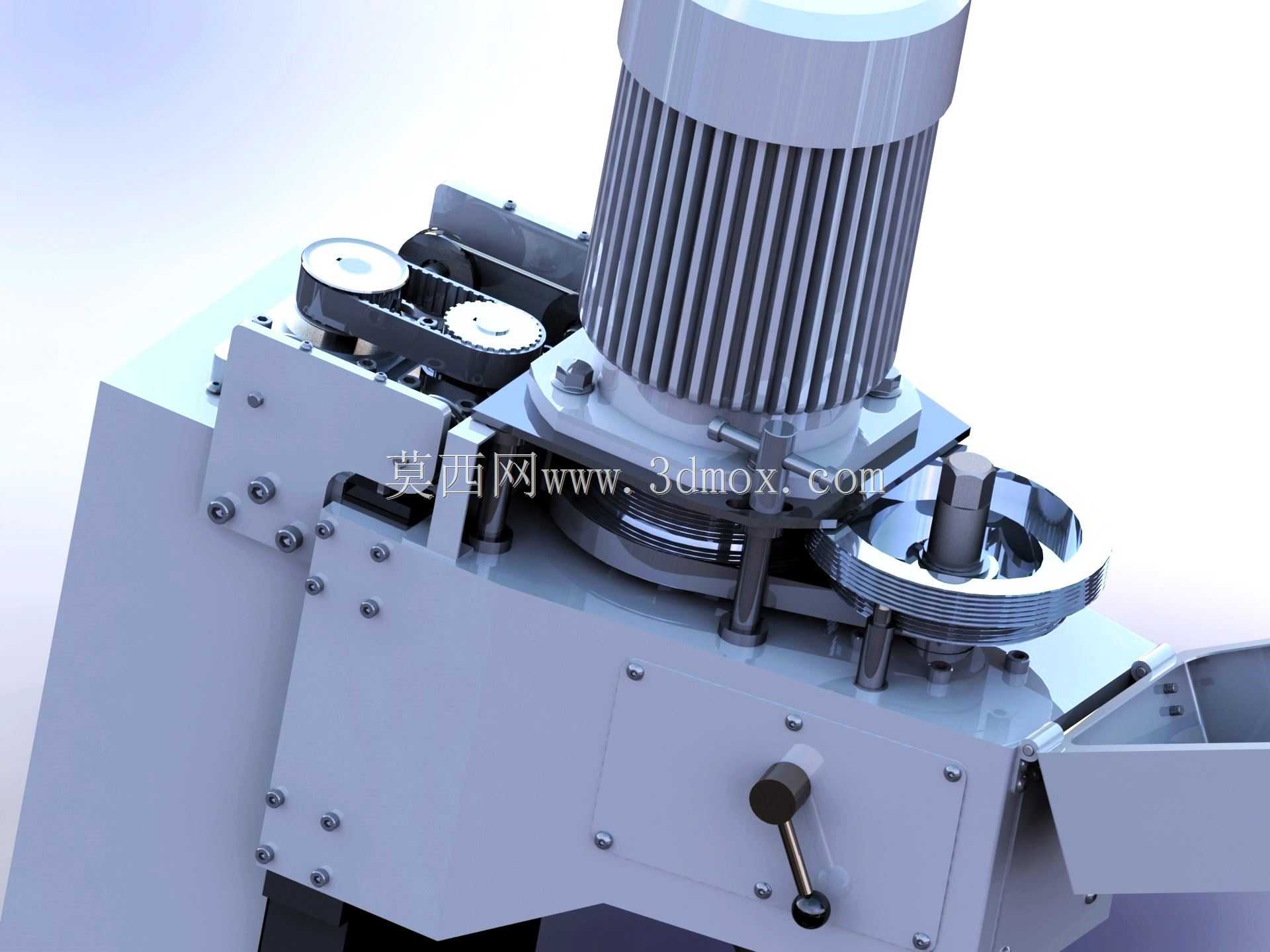

　　皮带轮组采用外置式布置，更换传动皮带、调整皮带张紧度不需要拆解主轴箱，日常维护的操作门槛很低。主轴箱的润滑采用脂润滑方式，不需要复杂的油泵循环润滑系统，定期补充润滑脂就能保证主轴轴承的长期稳定运行，降低了日常维护的成本。床身的导轨面经过淬火处理，表面硬度足够应对日常使用的磨损，长期使用后如果出现导轨间隙过大的问题，只需要调整导轨镶条就能恢复配合精度，不需要整体更换导轨部件。设备的操作控件全部布置在机身正面操作人员容易触及的位置，主轴启停开关、进给锁紧手柄的布局符合常规铣床的操作习惯，有普通铣床操作经验的人员不需要额外适应就能直接上手操作。整体结构的配重经过合理计算，Z轴上下移动时不会出现偏重卡顿的问题，手动操作进给时的力度均匀，长时间操作也不容易产生疲劳。
