龙门式双缸液压板材折弯折叠加工设备

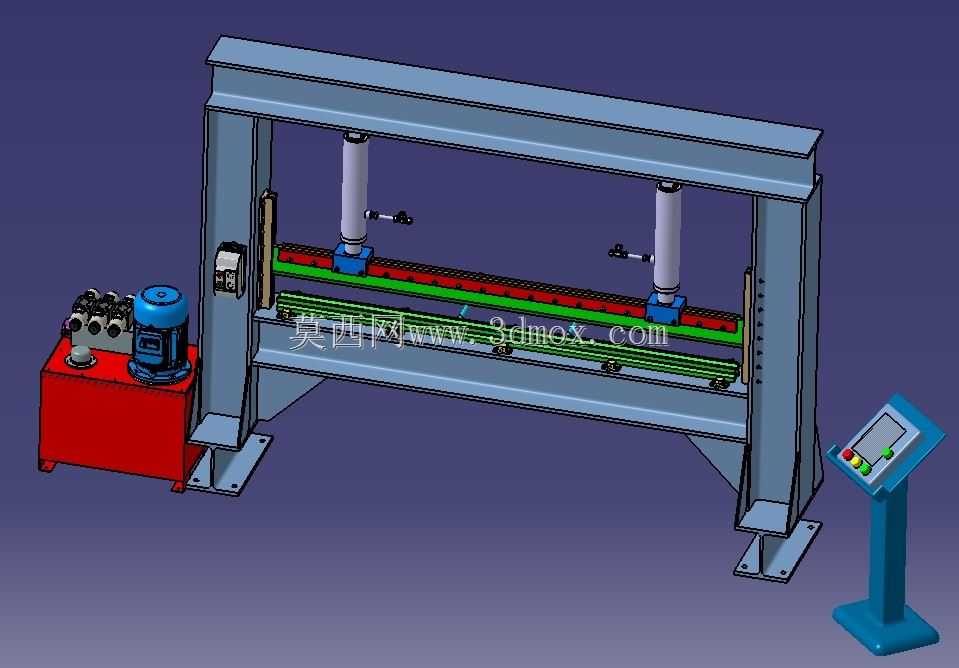

　　这套液压折叠加工设备主要面向中小型钣金加工车间、金属制品加工厂的薄板折弯成型工序，针对常规剪板下料后的金属板材完成直线折边、特定角度折叠作业，可覆盖普通碳钢板、镀锌板、薄铝板等常见民用钣金材料的加工需求，适配配电箱壳体、仓储货架构件、小型设备外护罩、通风管道配件等常见工件的折弯加工场景，相比手动折弯设备大幅降低操作人员劳动强度，相比大型数控折弯机又具备占地小、结构简单、维护门槛低的优势，适合小批量多批次的零散钣金加工场景使用。设备整体采用龙门式框架结构，两侧立式机架通过顶部横梁、底部安装底座焊接为整体框架，机架主体采用标准型钢焊接后做时效处理，减少焊接残余应力带来的机架变形问题，保证长期承压作业下的框架刚性，

　　避免长期使用后出现机架开口变形、折弯精度下降的问题。执行端采用双液压缸同步驱动的结构设计，两个液压缸垂直安装在顶部横梁位置，活塞杆端连接上模安装座，相比单缸驱动的小型折弯设备，双缸布局可以让上模的下压受力更均匀，加工长尺寸板材时不会出现两端压力不足、折弯角度不一致的问题，液压缸的行程可根据加工板材的厚度、折弯高度需求做适配调整，配套的独立液压站布置在设备左侧位置，集成了液压泵、控制阀组、油箱、压力调节部件，液压管路采用硬管加软管的组合布局，硬管沿机架侧面排布减少管路晃动，靠近液压缸的活动段采用高压软管连接，避免机架微变形带来的管路应力开裂问题。设备的下模座固定在龙门框架的中部工作台位置，上下模采用分段式快装结构，

　　可根据不同的折弯槽口需求快速更换对应模具，无需整体拆卸模座，减少换模调整的辅助时间。操作控制端采用独立落地式操作立柱，布置在设备右前方的操作位，操作面板上设置了双手启动按钮、急停按钮、压力显示、行程调节控件，操作人员站在设备前方即可完成上下料、参数调整、启动加工的全流程操作，操作位和设备加工区域预留了足够的安全操作距离，避免折弯过程中板材移位碰伤操作人员。从安装边界来看，设备整体占地长度适配常规3米以内长度板材的加工需求，宽度方向包含液压站、操作立柱的整体尺寸可适配常规中小型车间的工位布局，底部安装底座预留了地脚螺栓安装孔，可直接固定在硬化的水泥车间地面上，无需额外做复杂的设备基础，安装调试时只需调整机架水平度、接通液压管路、

　　校准上下模的平行度即可投入使用。设计过程中重点考虑了框架的受力变形问题，对两侧立柱的截面做了加强设计，在液压缸安装位置、下模座支撑位置都增加了加强筋板，避免满负载作业时立柱出现外张变形，同时液压系统设置了过载溢流保护，当加工负载超过系统设定压力时会自动溢流泄压，避免过载损坏机架、液压缸或模具部件。设备的上下模行程限位采用硬限位加液压缓冲的组合结构，上模下压到位后通过硬限位保证折弯深度的一致性，同时搭配液压缓冲减少硬接触带来的冲击震动，长期使用下也能保证折弯角度的稳定性。日常维护方面，液压站的油箱设置了可视化油位计、放油口，加注液压油、更换滤芯、定期换油的操作都可在设备侧面完成，无需拆解设备主体框架，所有润滑点都预留了注油位置，导轨、铰接位置的日常润滑操作便捷，适合小型加工厂的低门槛维护需求。
