卧式旋转筛分物料处理设备结构设计

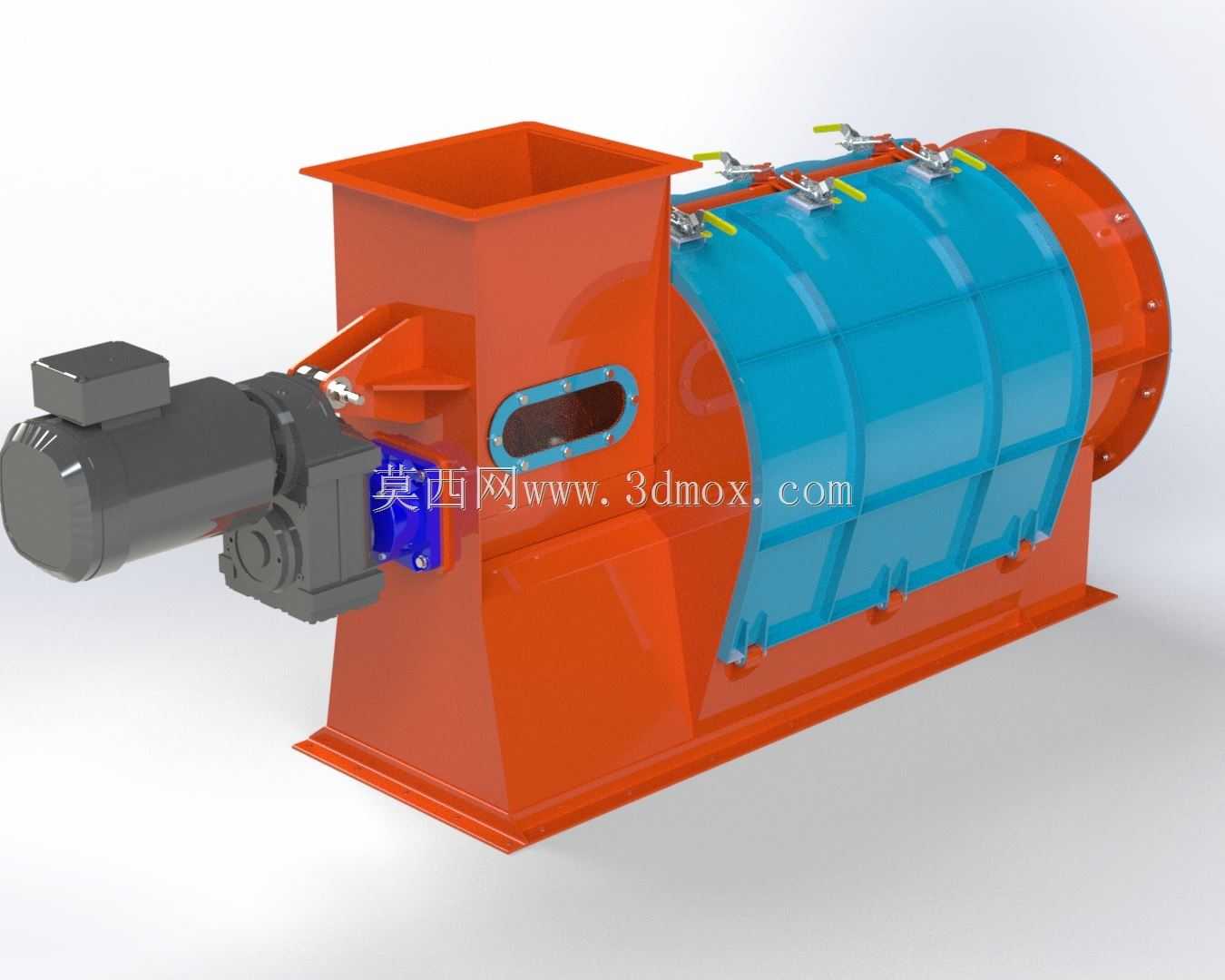

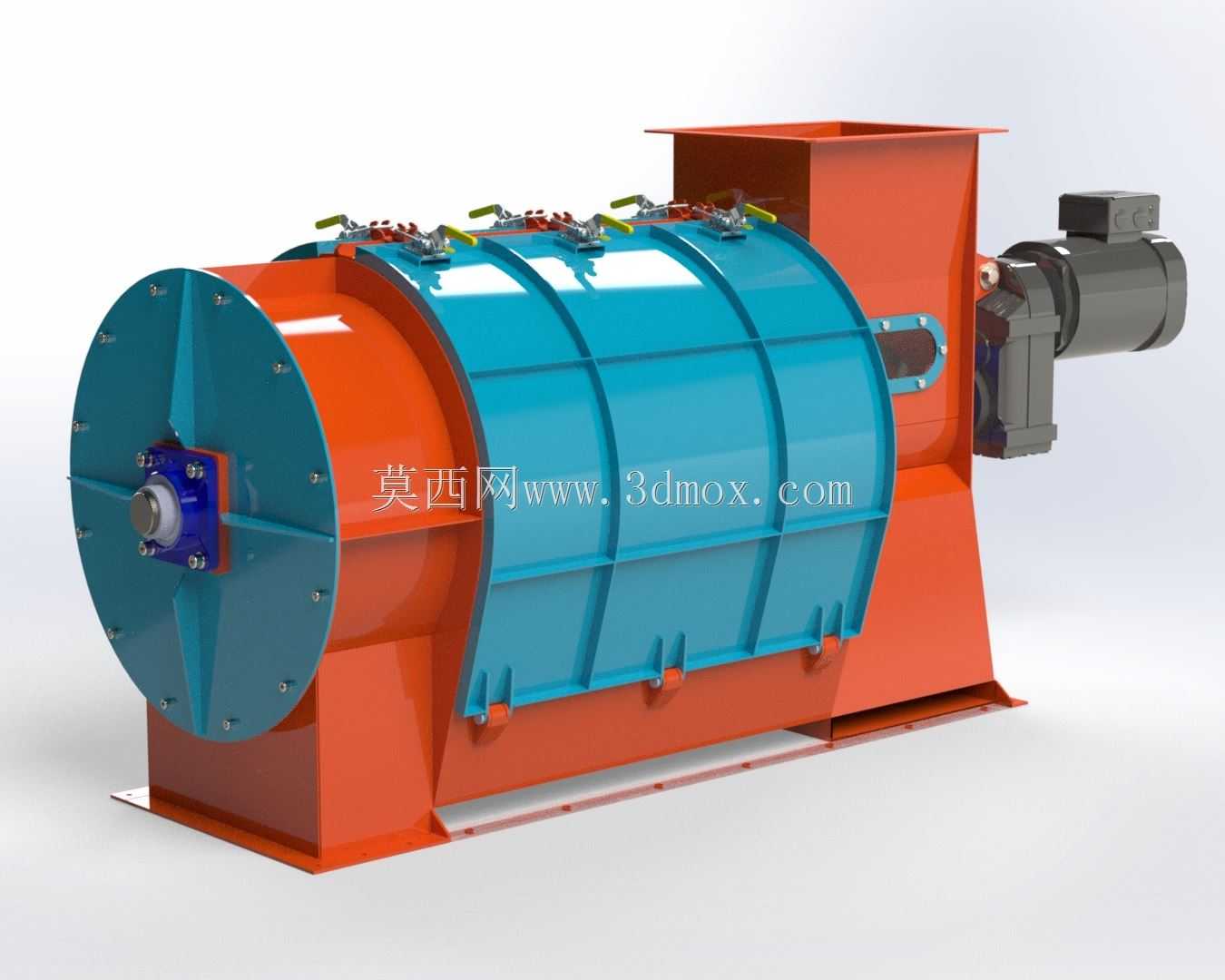

　　这款卧式旋转筛分设备的结构设计，核心围绕散状物料的分级、除杂作业场景展开，在粮食加工、建材粉体生产、市政污泥预处理、轻工原料分选等工况中都有广泛适配空间。设备采用卧式筒体布局，整体支撑结构为一体式焊接机座，安装时仅需保证机座上平面的平面度公差不超过0.2mm/m，通过膨胀螺栓与混凝土地面固定即可，无需额外搭建复杂的钢架支撑平台，适配现有生产线的狭小改造空间。从功能实现逻辑来看，设备核心筛分部件为带筛网的卧式回转筒体，筒体一端连接驱动单元，另一端设置进料接口，筒体上方配置封闭式上盖避免作业过程中粉尘外溢，侧部预留观察检修口可随时查看筛网磨损、物料卡滞情况，下部设置分级出料口，筛上物与筛下物可通过不同通道分别输送至下一工序。

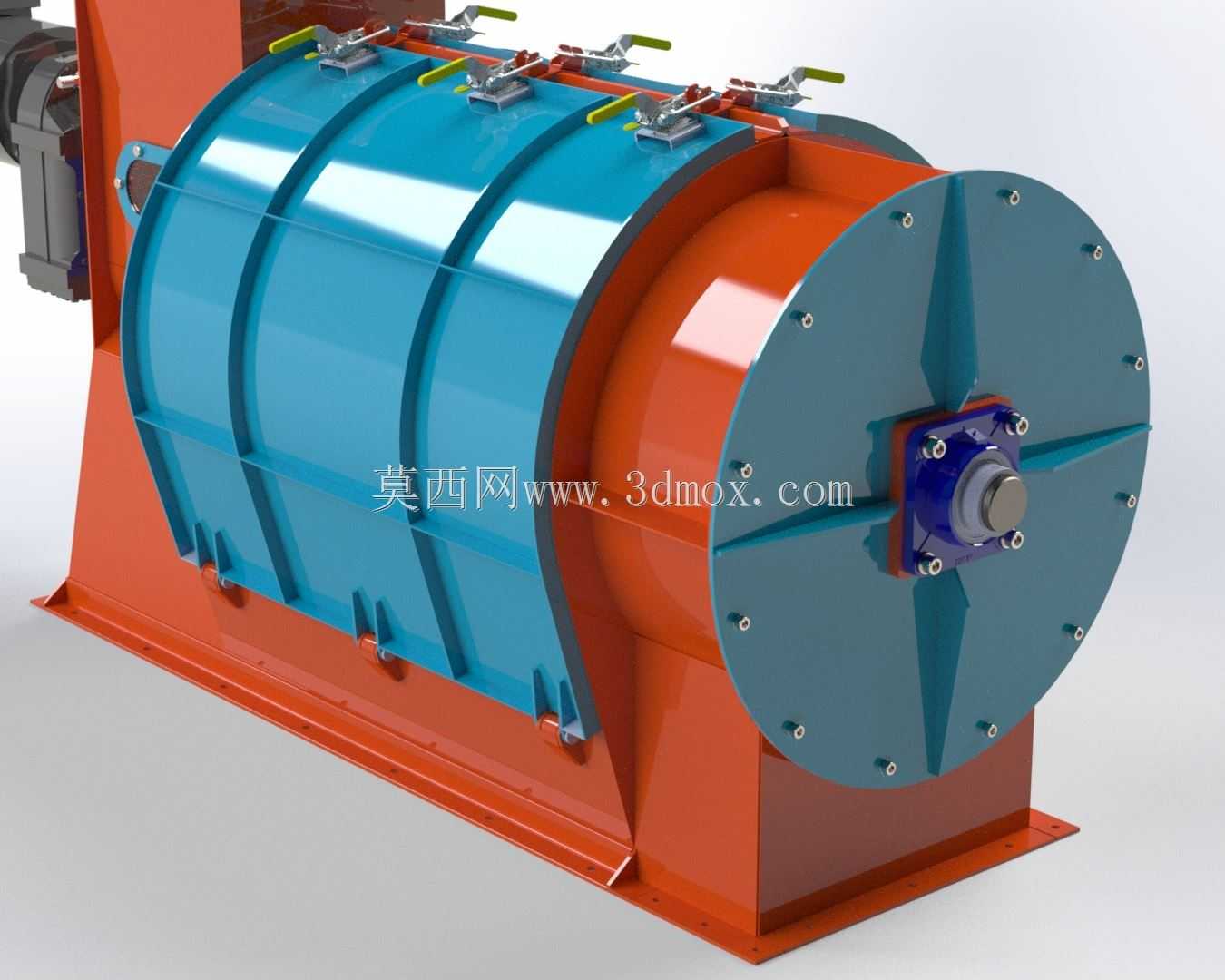

　　驱动端采用直联式减速电机搭配联轴器的传动结构，相比传统皮带传动，传动效率更高、运行噪音更低，同时减少了皮带张紧调整、皮带磨损更换的日常维护工作量，电机与筒体的同轴度在安装调试时需控制在0.1mm以内，避免运行过程中出现异常振动、轴承过早磨损的问题。筒体内部的筛网采用模块化快装结构，通过压条与筒体法兰固定，可根据处理物料的粒径要求快速更换不同目数的筛网，单块筛网的更换作业无需整体拆解筒体，两名运维人员半小时内即可完成更换操作，大幅降低生产线停机维护的时间成本。筒体两端的端盖采用法兰连接结构，端盖与筒体之间设置耐磨损橡胶密封垫，避免细颗粒物料从连接缝隙泄漏，端盖中心配置带座调心滚子轴承，可承受筒体回转过程中的径向载荷与少量轴向窜动，

　　轴承座预留润滑脂注油通道，日常运维时可在设备不停机的状态下完成注油保养。设备的进料口设置在上部机壳的端侧，采用方形法兰接口，可直接与上游的螺旋输送机、溜管等出料设备对接，法兰接口的尺寸匹配常规散料输送设备的通用连接规格，无需额外制作过渡连接节。出料端根据筛分需求设置两个独立出料通道，筛下物通道位于筒体正下方，收集透筛的细粒径物料，筛上物通道位于筒体尾端的侧下方，收集未透筛的大粒径杂质或粗料，两个出料通道均预留法兰接口可直接连接下游输送设备。从设计细节来看，筒体外部的加强箍采用分段式焊接结构，既保证了筒体整体的结构刚度，避免长时间回转过程中筒体出现变形失圆的问题，又控制了设备整体的重量，降低驱动单元的负载。机壳下部设置有清灰口，

　　长期运行后堆积在机壳底部的漏料可通过清灰口快速清理，无需拆解上部机壳。设备运行时的筒体转速控制在合理区间，既保证物料在筒体内充分翻滚接触筛网，提升筛分效率，又避免转速过高导致物料受离心力作用紧贴筒壁无法完成筛分。针对不同物料的特性，该结构可通过调整筛网倾角、筒体转速来适配不同的处理量与筛分精度要求，比如处理含水率较高的粘性物料时，可适当提高转速并在筒体内加装打散装置，避免物料粘堵筛网；处理干性粉体物料时可适当降低转速，减少粉尘飞扬的情况。安装边界方面，设备整体的横向长度、宽度与高度尺寸适配常规工业厂房的层高与生产线布局，设备两侧预留不小于800mm的检修空间，驱动端预留不小于1000mm的电机拆装空间，即可满足日常运维的全部需求。设备的整体重心位于机座中心位置，运行过程中动载荷较小，对地面的承重要求不高，普通工业厂房的混凝土地面即可满足安装要求，无需额外做地基加固处理。
