四层可拆卸式矿用振动筛分设备结构

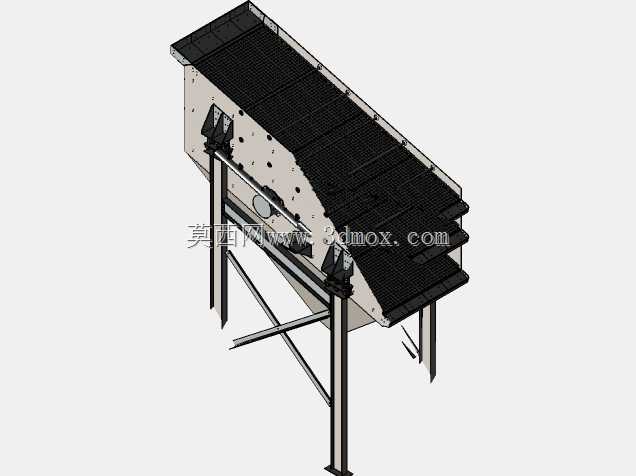

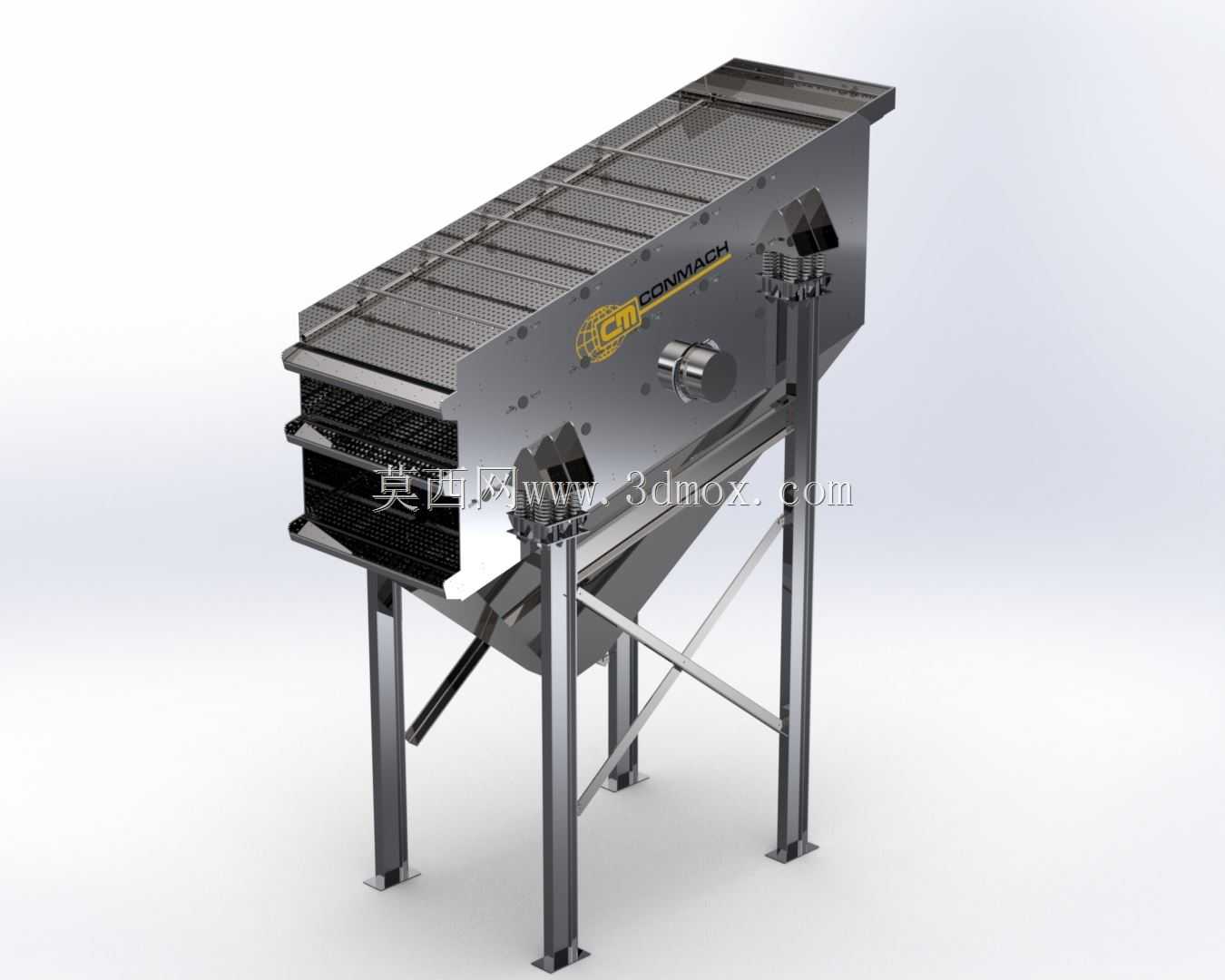

　　在矿山、砂石骨料加工、建材原料预处理这类散料处理工况里，物料分级是衔接破碎工序与成品料存储的核心环节，这款四层结构的可拆卸振动筛，正是针对大处理量连续筛分场景做的结构优化设计。从安装边界来看，设备整体长宽尺寸为6000mm、2000mm，配套的支腿采用型钢焊接的斜撑框架结构，安装时需要在土建基础上预留对应地脚螺栓孔位，设备总重约10吨，基础承载能力需要匹配设备自重加上运行动载荷的冗余量，避免长期运行出现基础沉降影响筛分精度。

　　设备的传动端采用万向节传动结构，相比传统的刚性联轴器传动，万向节可以抵消筛箱高频振动过程中产生的轴向与径向窜动，降低电机端的振动传导，延长驱动电机的轴承使用寿命，同时也能降低安装过程中电机与筛箱主轴的同轴度要求，减少现场安装调试的工作量。筛箱部分采用模块化可拆卸设计，筛网层、侧护板、进料溜槽、出料斗均采用螺栓连接的装配式结构，不需要现场焊接作业，当某一层筛网出现磨损需要更换时，只需要拆除对应层的压网螺栓即可完成更换，不需要整体拆解筛箱，大幅缩短设备维护的停机时间。

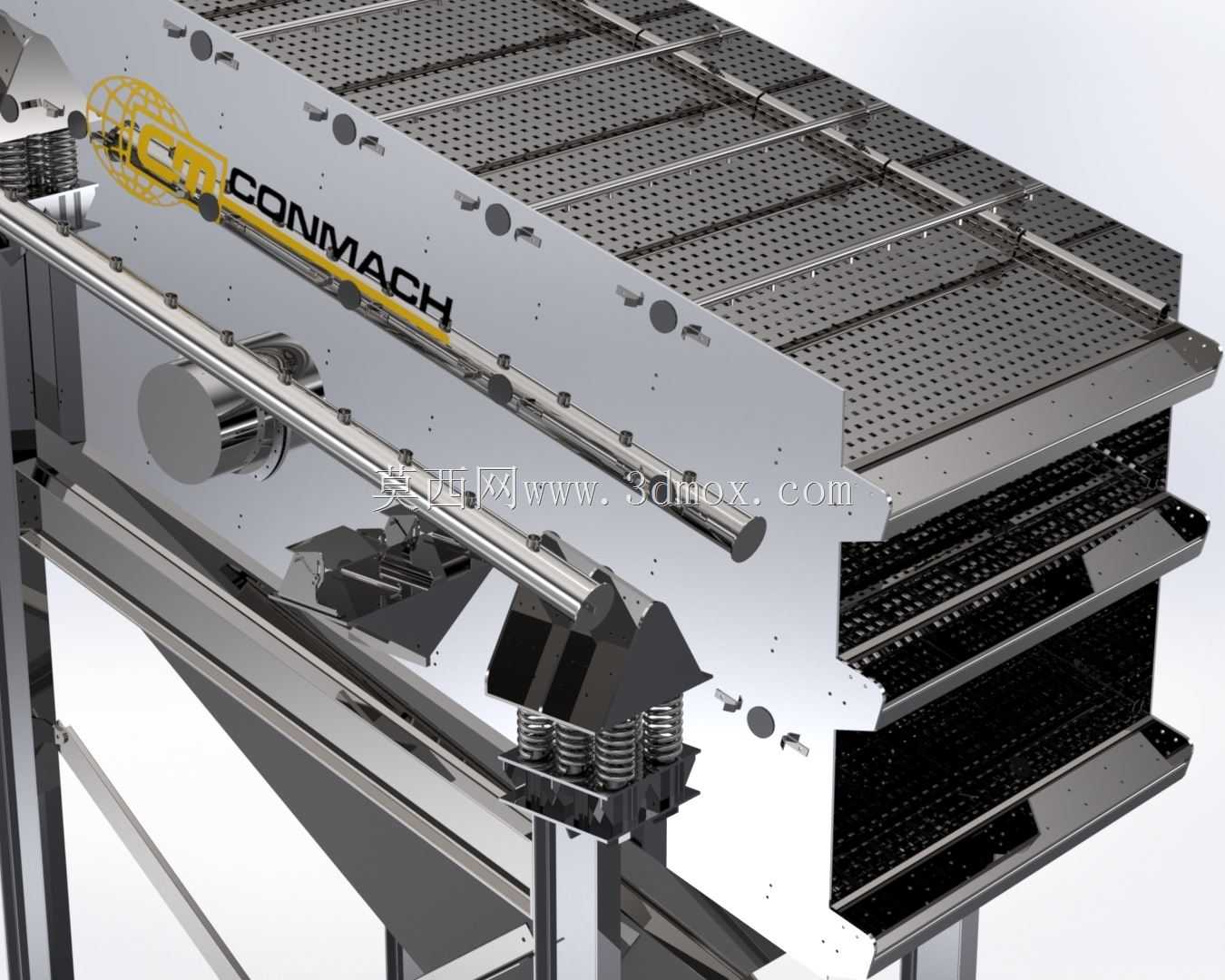

　　四层筛网的结构设计，可以一次性将入筛物料分成五种不同粒径的成品料，最上层筛网承担大粒径物料的粗筛，阻挡超径物料进入下层筛网保护细筛网结构，往下每层筛网的孔径逐级缩小，分别对应不同粒径规格的成品料分级，筛面采用倾斜布置的结构，配合筛箱的高频直线振动轨迹，物料在筛面上做连续的抛掷运动，既能保证物料的透筛效率，也能避免湿黏物料堵孔的问题。筛箱的侧板采用加厚钢板折弯成型，侧板与横梁之间采用环槽铆钉连接，相比焊接结构，铆钉连接的抗疲劳性能更强，能够长期承受高频振动带来的交变载荷，避免焊缝开裂的常见故障。

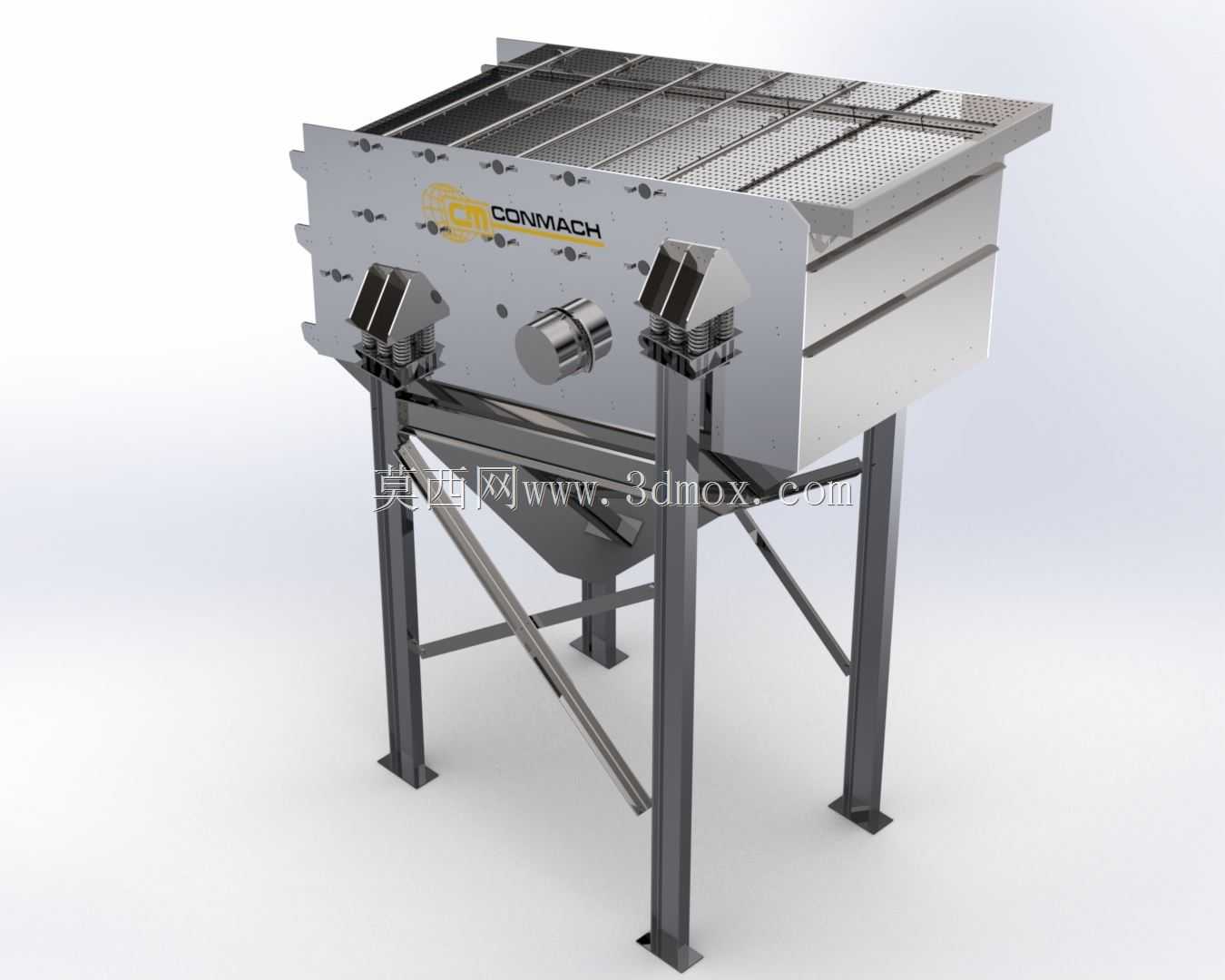

　　设备的支腿部分采用H型钢作为主支撑，斜向支撑采用角钢交叉布置，形成稳定的三角受力结构，支腿与筛箱之间采用橡胶弹簧做隔振元件，橡胶弹簧可以有效吸收筛箱振动产生的冲击力，减少振动向土建基础的传导，降低设备运行时的地面共振噪音，同时橡胶弹簧的使用寿命更长，不需要像金属螺旋弹簧那样定期做防锈维护。进料端设置有缓冲溜槽，物料从上游皮带输送机落入筛面时，先经过缓冲溜槽的导流，避免物料直接冲击筛网造成局部磨损过快，出料端对应每一层筛网都设置有独立的出料溜槽，可以直接对接下游的皮带输送机或者成品料仓，实现不同粒径物料的独立输送存储。

　　从设计思路上，这款设备优先考虑了矿山现场的维护便利性与长期运行的可靠性，所有易损件都设计成可快速拆卸的结构，不需要大型吊装设备就能完成日常易损件更换，筛箱的整体重心经过反复校核，保证设备运行时的振动轨迹稳定，不会出现偏摆导致的筛面物料走偏问题，传动部分的轴承座采用剖分式结构，更换轴承时不需要拆除整个传动主轴，只需要打开轴承座上盖即可完成维护作业。在实际选型应用中，这款设备可以匹配每小时数百吨的砂石料处理生产线，也可以用于煤炭分级、建筑垃圾资源化处理、化工原料筛分等类似的散料分级场景，设备的可拆卸结构也方便长途运输，不需要整体发运超宽超高的大件，拆分后的部件可以通过普通货运车辆运输到现场后再完成组装，降低长途运输的成本与难度。
