可碰撞双筒数字夜视观测装置结构设计

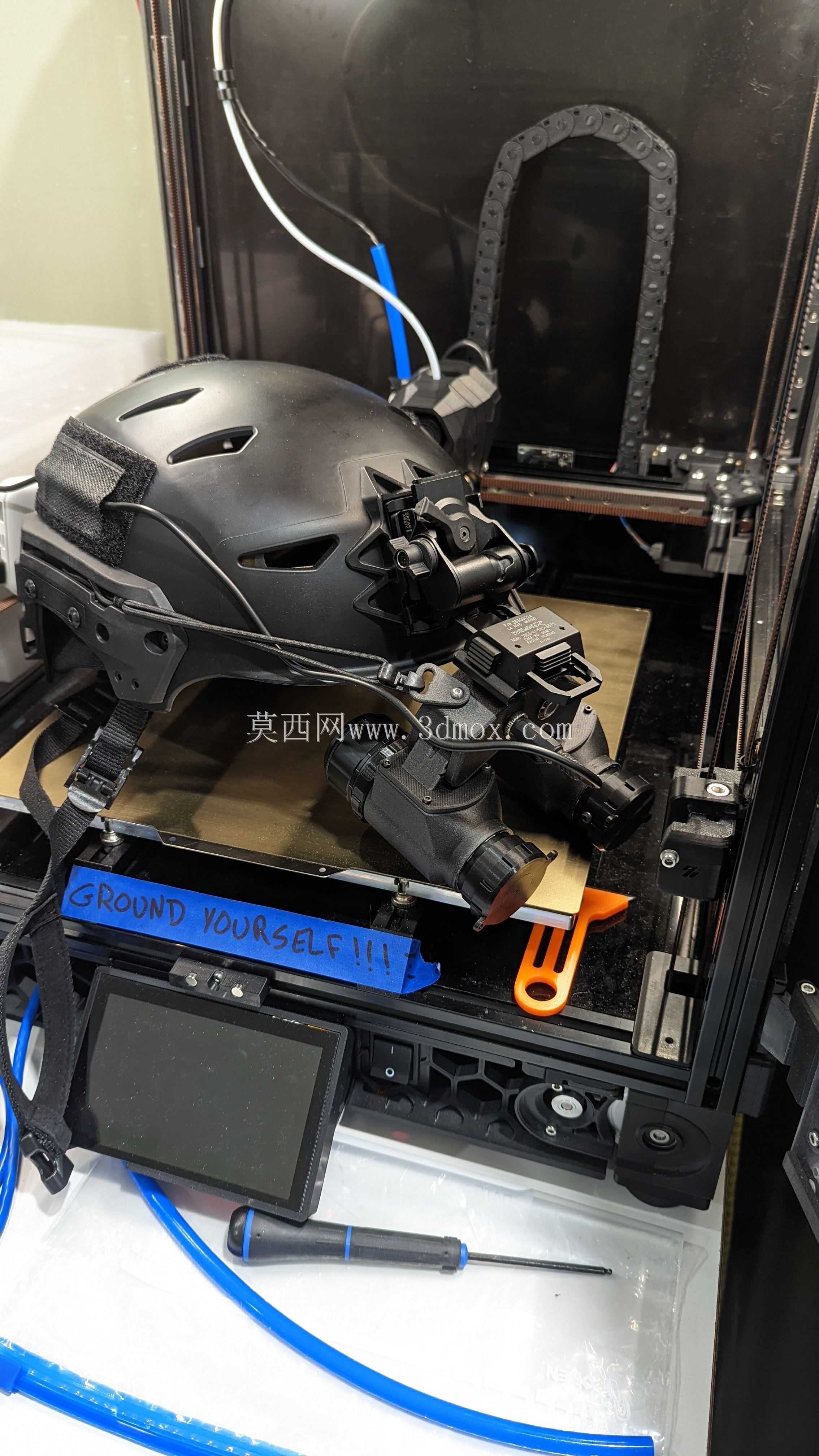

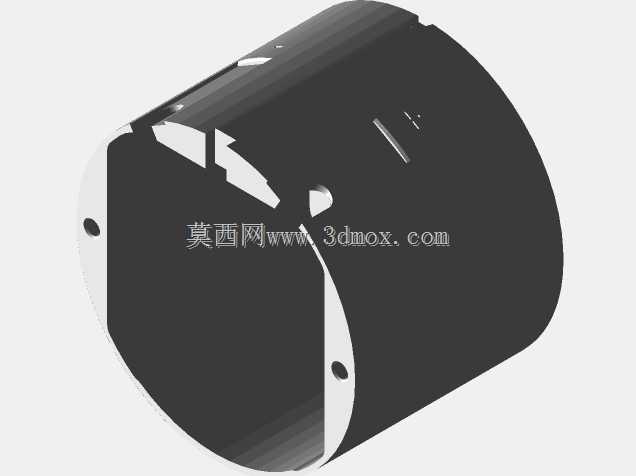

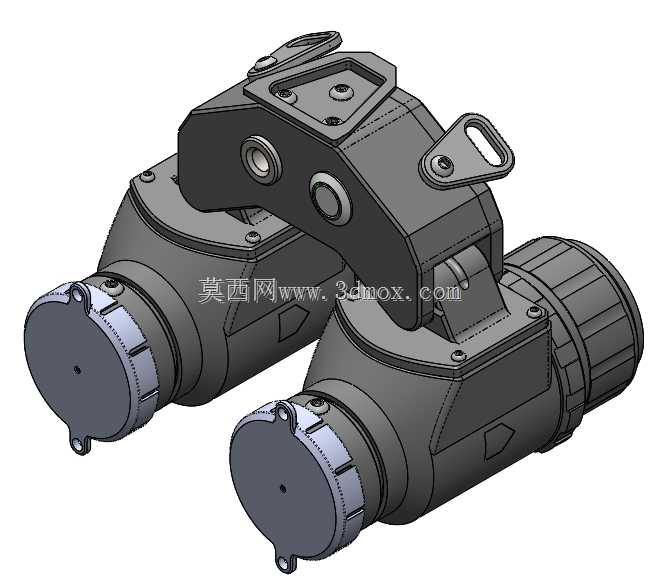

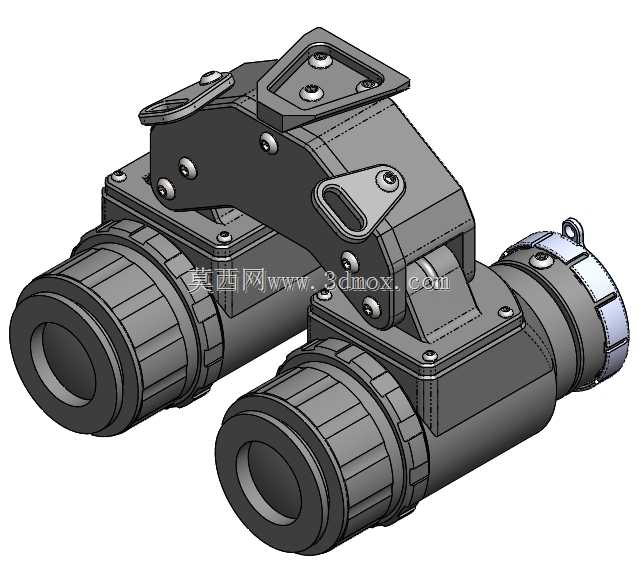

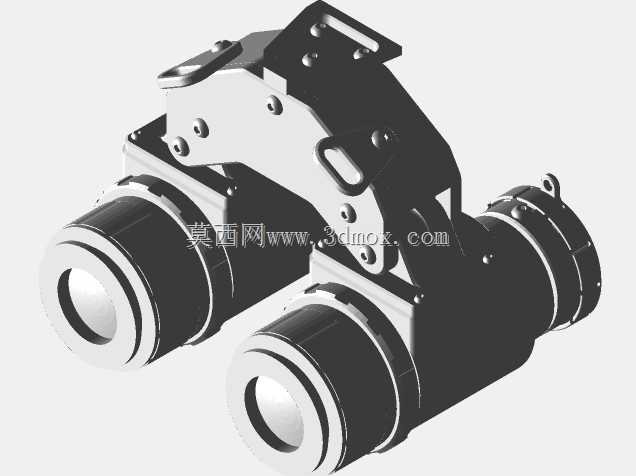

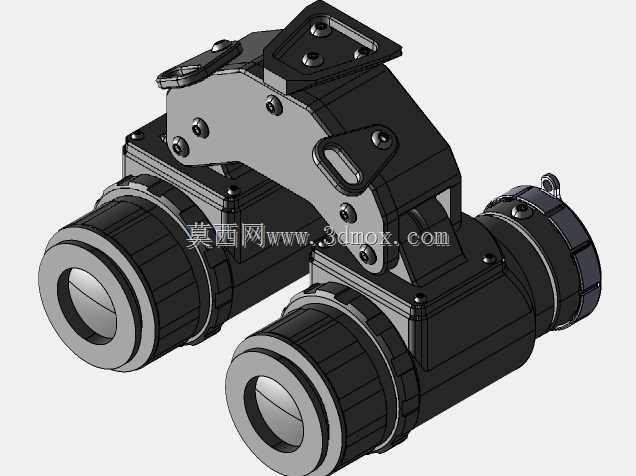

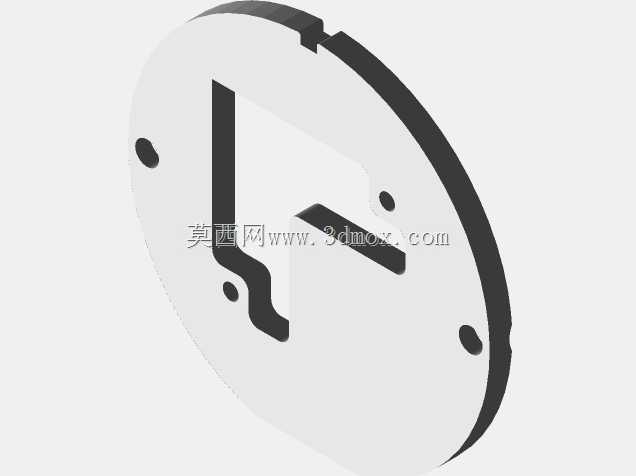

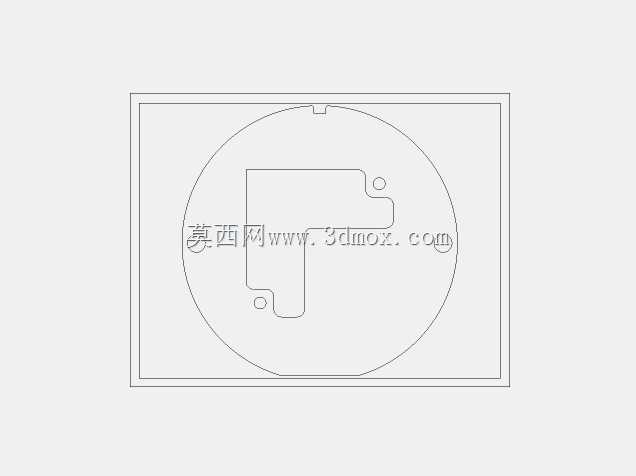

　　这套双筒数字夜视装置的结构设计，核心围绕户外低照度环境下的观测需求展开，同时兼顾了使用过程中意外碰撞的耐受能力，适配头戴式、头盔挂载等多种随身使用场景，解决了传统夜视装置结构娇贵、磕碰后易出现光轴偏移、结构开裂的痛点。从实际使用场景来看，这类装置常应用于夜间户外作业、野外探查、低照度环境巡检等场景，使用者往往处于移动状态，难免会碰到树枝、岩壁或者装备磕碰的情况，因此结构设计上没有采用传统夜视仪的薄壁易损外壳结构，而是在镜筒外侧、连接支架位置做了加厚的刚性支撑结构，同时在易碰撞的边角位置做了圆弧过渡处理，避免应力集中导致的结构碎裂。

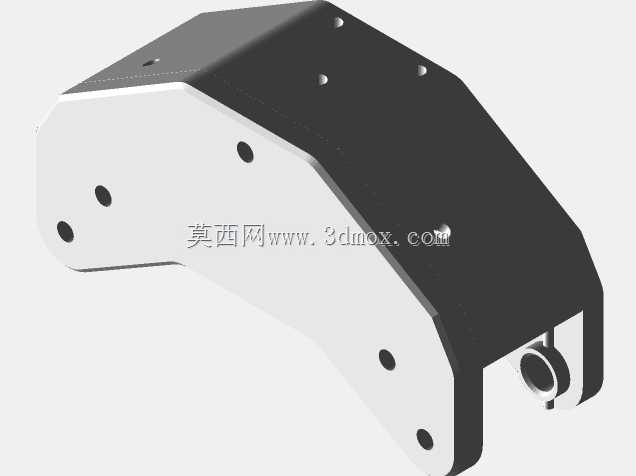

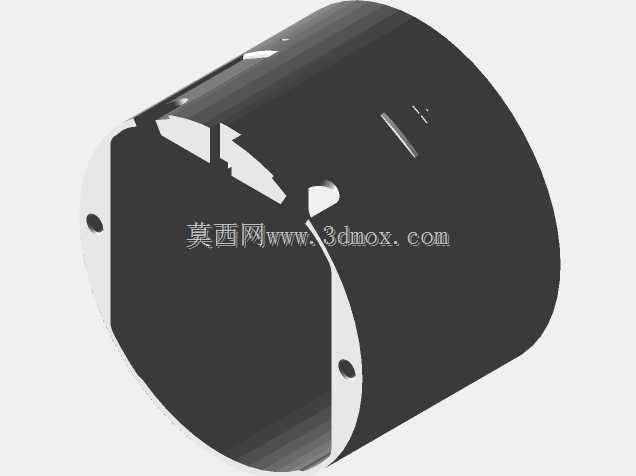

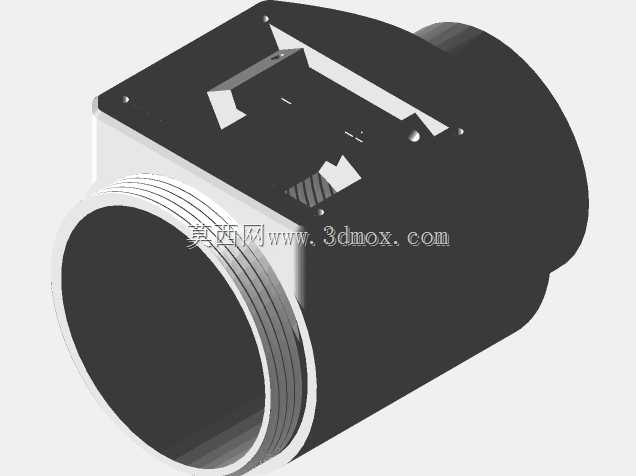

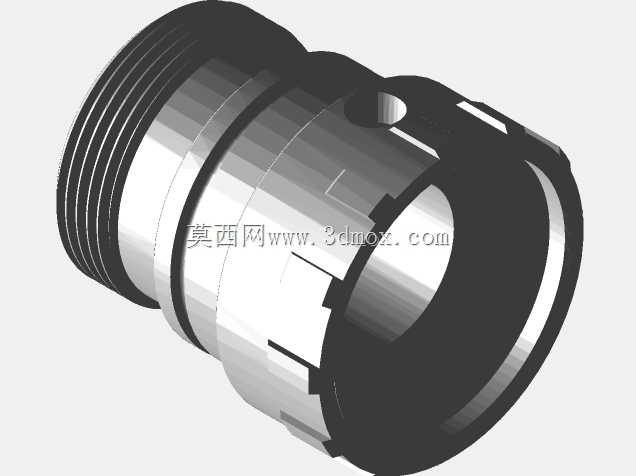

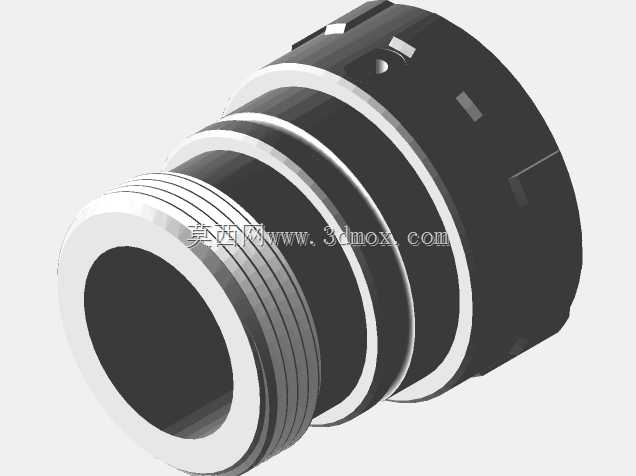

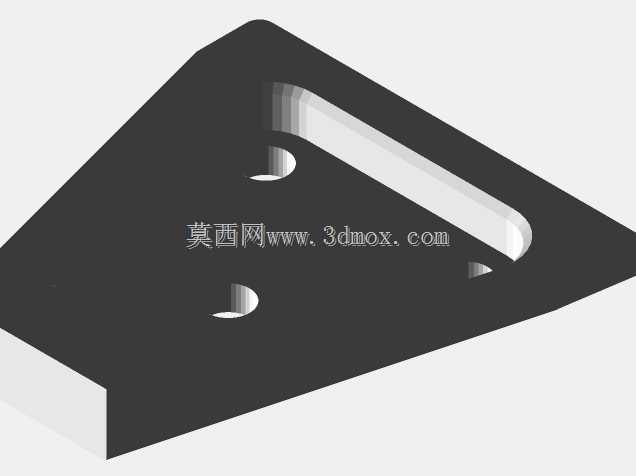

　　从功能特性来看，该装置采用独立双光路通道设计，两个镜筒的成像模块各自独立，可分别对单通道的成像画面进行校准，避免了传统单光路分光结构带来的画面亮度损失、光轴调整难度大的问题。每个镜筒的调焦结构采用防滑齿纹设计，即使佩戴防护手套也能顺畅转动调焦环，调焦行程覆盖了近距离观测到远距离目标的常用范围，调焦阻尼经过匹配设计，不会因为行走过程中的震动导致焦距自行偏移。中间的连接支架采用多段铰接结构，可根据使用者的瞳距进行自适应调整，同时支架上预留了标准的头盔安装接口，接口位置做了下沉式的螺丝固定设计，螺丝头部完全沉入结构内部，不会出现凸起勾挂衣物或者装具的问题，安装接口的定位公差控制在0.1mm以内，保证挂载后装置不会出现晃动偏移。

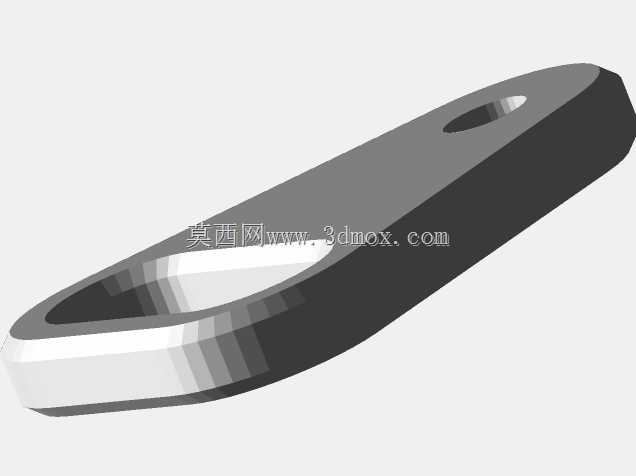

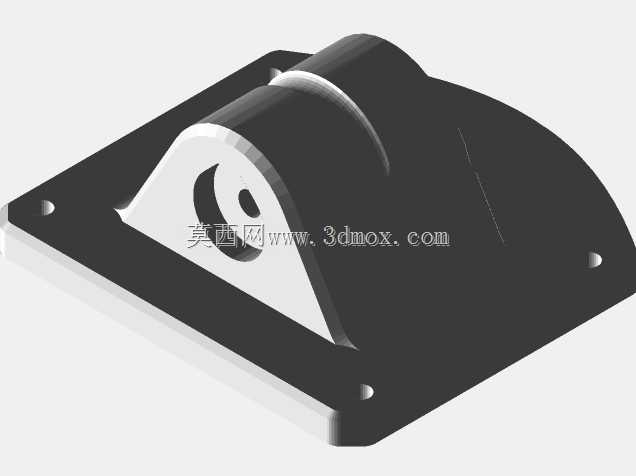

　　设计思路上，整套结构没有采用定制化的特殊电子构件，全部依托通用的成像模组、光学镜片进行结构适配，大幅降低了结构的加工与装配难度，所有的固定螺丝均采用统一规格的标准件，日常维护拆解不需要准备特殊规格的工具，便于野外环境下的快速检修。镜筒与连接支架的铰接位置设置了阻尼垫片，调整好俯仰角度之后可以保持位置固定，不会因为装置自身重量出现下垂移位，同时铰接位置做了密封槽设计，可搭配密封圈实现日常防泼溅能力，适配小雨、潮湿环境下的使用需求。

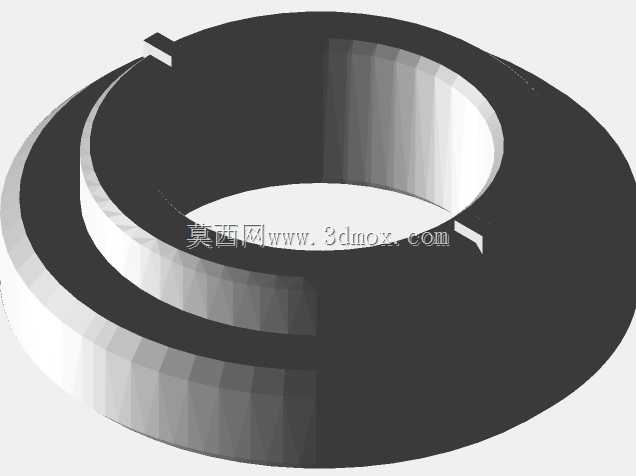

　　从安装边界与尺寸控制来看，整套装置的宽度控制在常规成人瞳距适配范围内，镜筒的外径尺寸匹配通用的夜视仪眼罩配件，使用者可以根据自身需求更换不同厚度的眼罩，避免漏光影响观测效果。装置的重心设计在安装接口的正上方位置，挂载在头盔上之后不会出现前倾或者侧偏的力矩，长时间佩戴不会给颈部带来额外的负担。镜筒尾部的成像模块位置预留了通用的信号输出接口安装位，可根据需求拓展外接显示、录制模块，接口位置做了防护盖设计，不用的时候可以盖住接口避免灰尘、水汽进入。

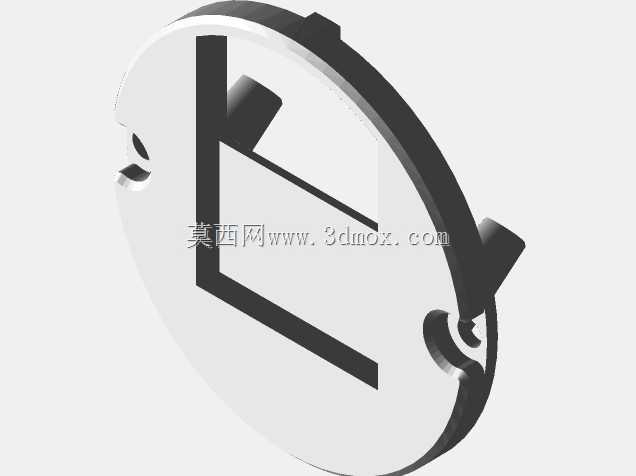

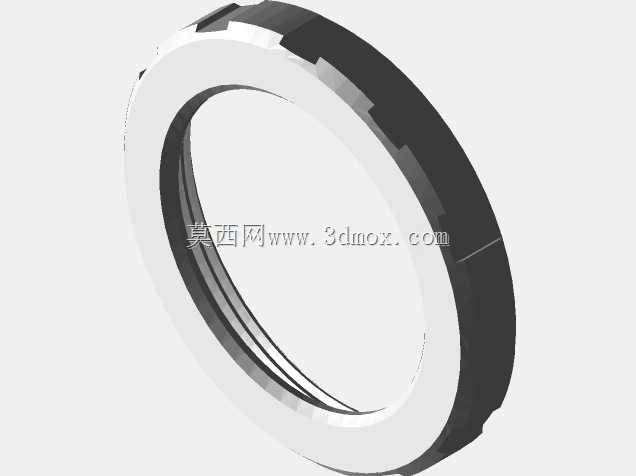

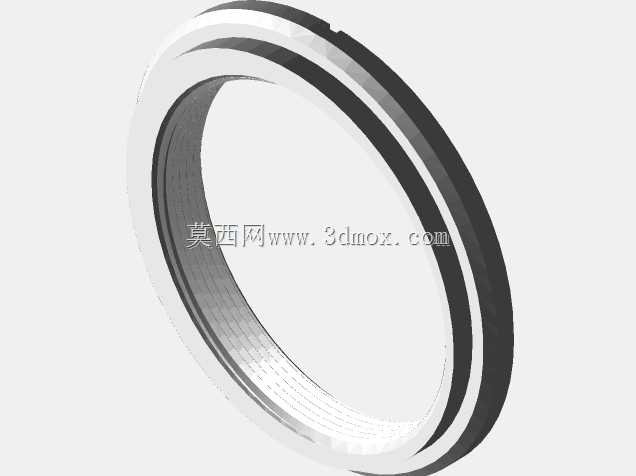

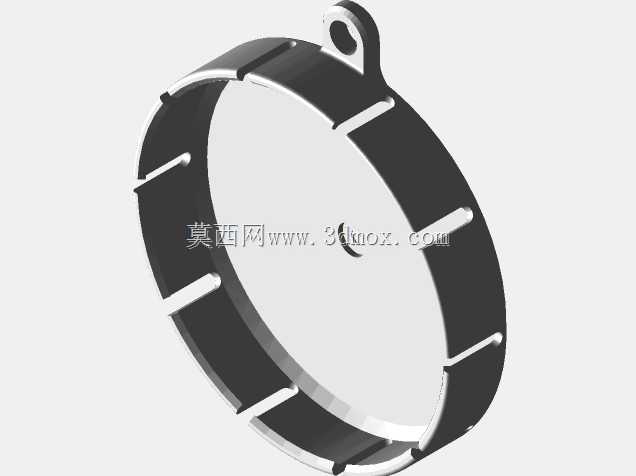

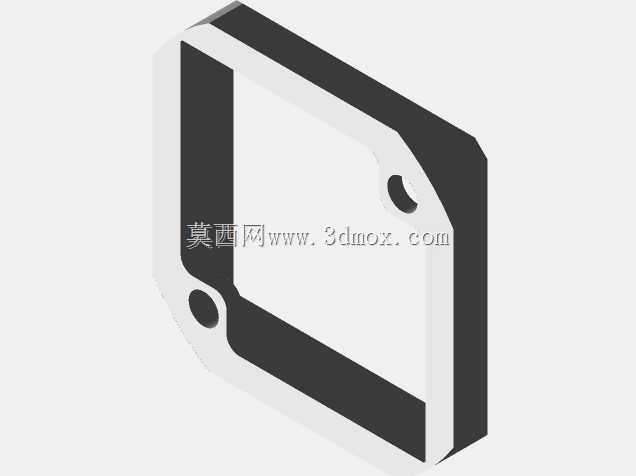

　　结构细节上，所有的结构拼接面都做了错位止口设计，装配时不需要额外的定位治具就可以实现精准对齐，装配效率比传统无定位结构提升40%以上，同时止口结构也提升了整体壳体的刚性，即使受到侧向的碰撞冲击力，也不会出现壳体拼接处开裂错位的问题。镜筒前端的物镜保护圈采用高出镜片2mm的设计，当装置正面朝下磕碰的时候，保护圈会先接触碰撞面，避免镜片直接受力碎裂，保护圈采用可更换设计，磕碰损坏后不需要更换整个镜筒壳体，只需要拆下固定螺丝更换保护圈即可，大幅降低了使用维护成本。整套结构的壁厚经过拓扑优化，在保证结构强度的前提下尽可能去除冗余材料，控制整体重量，避免长时间佩戴带来的负重疲劳，所有的棱角位置都做了圆角处理，不会出现尖锐边角划伤使用者或者勾挂装具的问题。
