适配G4003车床的BXA刀架收纳固定装置

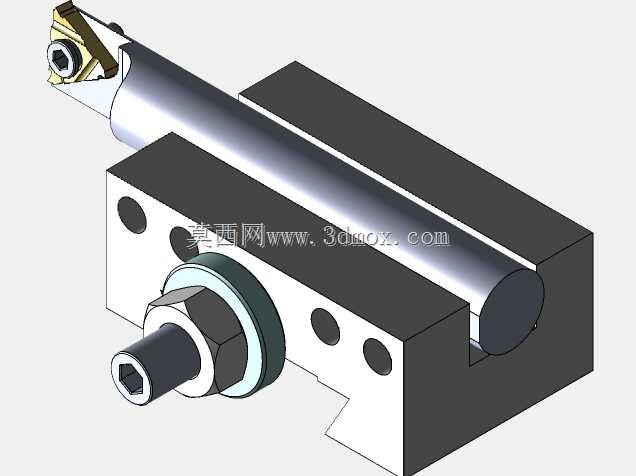

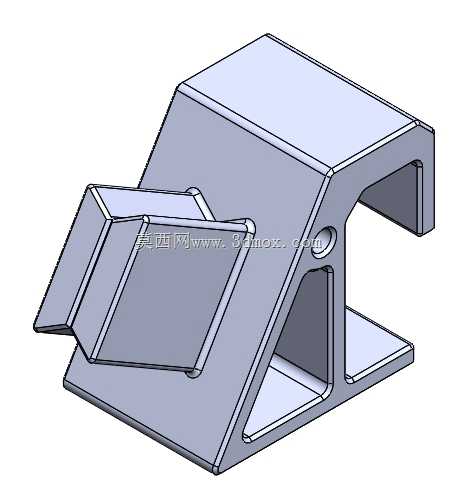

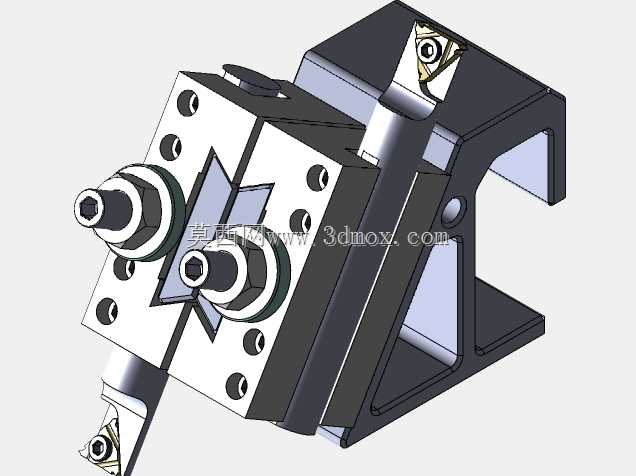

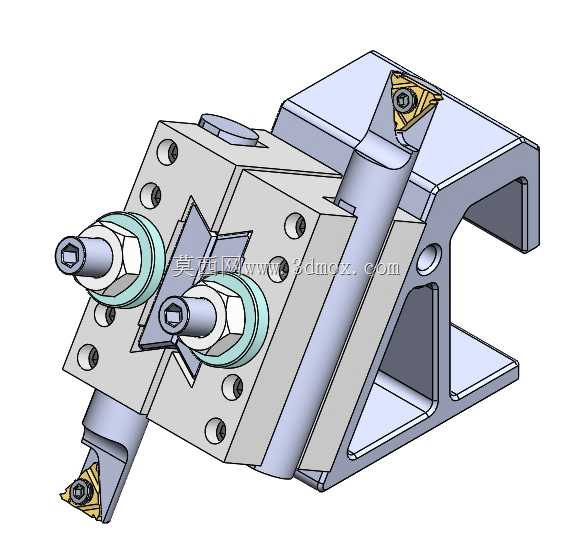

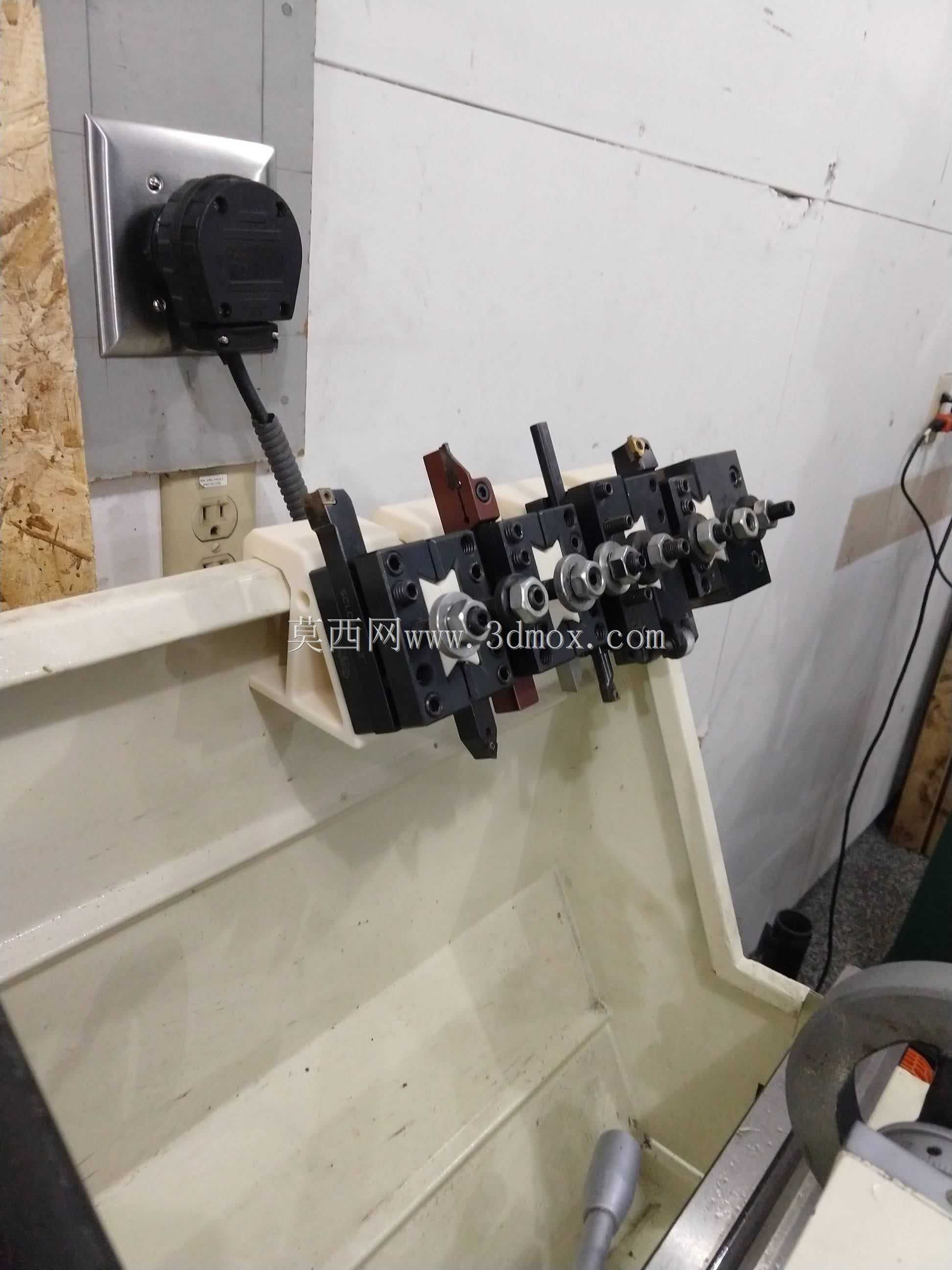

　　在普通车床的日常加工作业场景里，刀具的有序收纳与就近取用一直是影响操作效率的细节痛点，尤其是配置快换刀架的小型车床，多组不同用途的刀夹如果随意摆放在工作台周边，不仅容易磕碰损伤刀头定位面，换刀时翻找对应刀夹也会额外占用辅助工时，这套适配G4003金属板芯片托盘的BXA刀架存放结构，就是针对小型家用及工坊级车床的工位刀具收纳需求做的定制化结构设计。从实际使用场景来看，这套存放装置直接固定在车床自带的金属切屑托盘侧壁位置，安装位置处于操作者站在车床进给手轮侧的手臂自然伸展覆盖范围内，换刀时无需转身或移步到工具柜取放刀夹，大幅缩短换刀动作的移动路径。结构设计上充分考虑了BXA系列快换刀夹的外形特征，

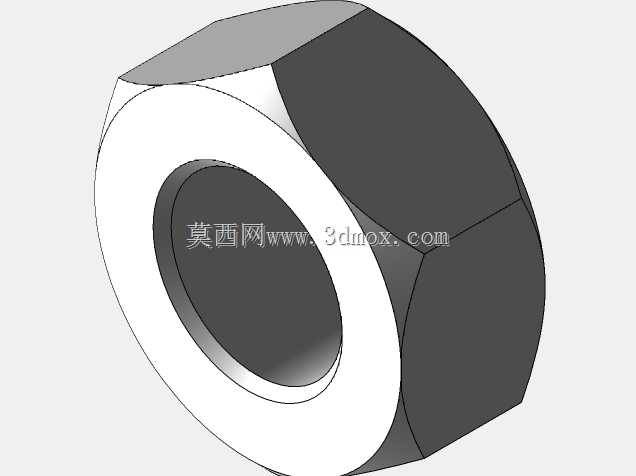

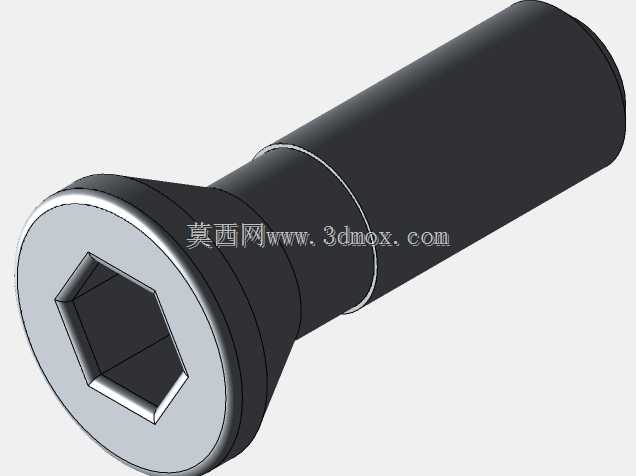

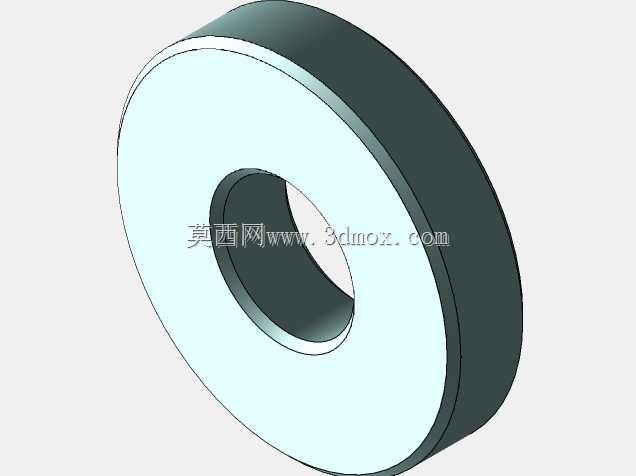

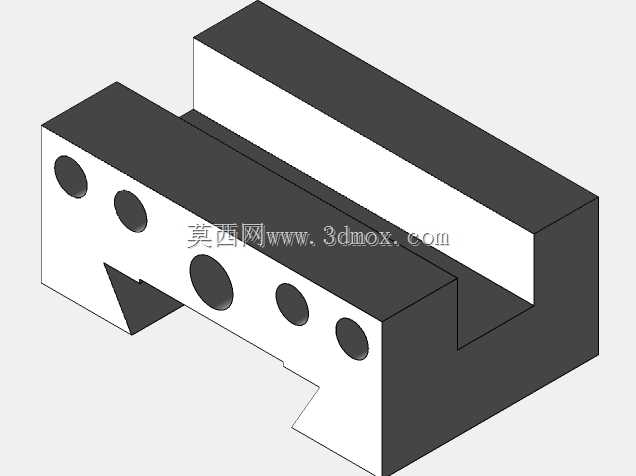

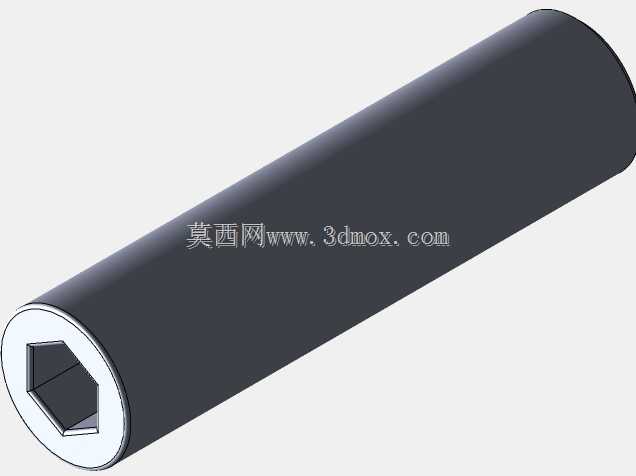

　　每个卡位的轮廓都对应刀夹的安装基准面做了限位贴合，刀夹推入卡位后不会因为车床运行的振动出现滑移脱落，同时每个卡位之间预留了足够的手指操作间隙，取放刀夹时不会碰到相邻卡位上的刀具，避免刀头相互磕碰造成刃口崩损。安装固定逻辑上没有采用复杂的专用紧固件，仅利用托盘侧壁的现有结构，搭配小段全螺纹螺杆与普通平垫即可完成锁紧，设计阶段原本考虑过增加防松垫片来避免长期振动下螺纹松动，实际样机测试后发现，因为装置本身承载的刀夹重量不大，螺纹的预紧力已经足够维持结构稳定，额外的防松结构属于冗余设计，最终版本直接取消了这部分结构，降低了安装的零件需求。从安装边界尺寸来看，整个装置的外轮廓宽度完全适配G4003车床托盘的侧壁可用长度，

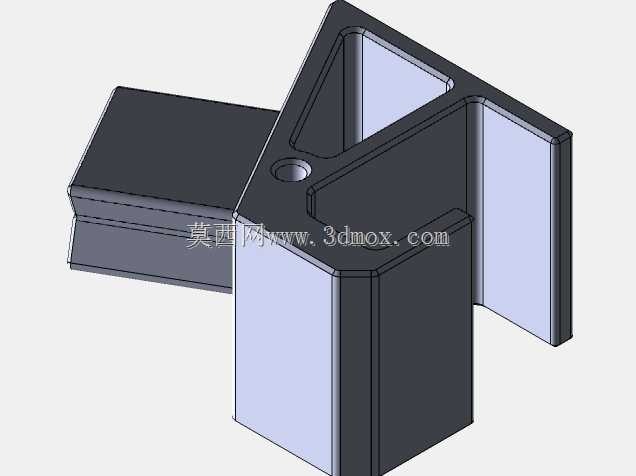

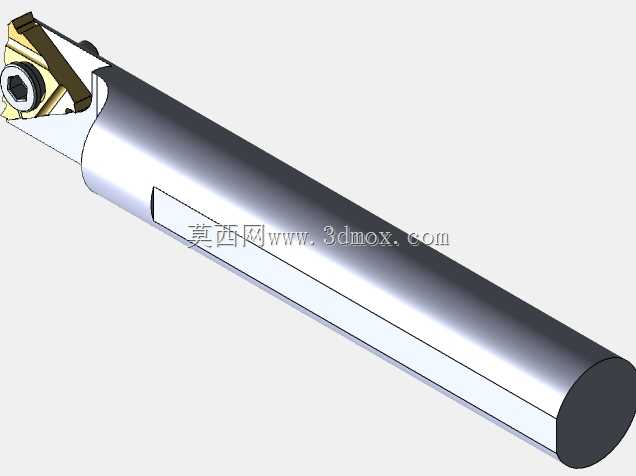

　　不会超出托盘边缘干涉溜板的纵向进给行程，装置向托盘内侧延伸的深度经过反复校核，不会和托盘内堆积的切屑产生剐蹭，也不会影响切削液的正常回流路径。针对不同用户的托盘尺寸差异，结构的安装孔位做了长圆孔设计，允许在一定范围内调整安装位置，不仅能适配原厂的G4003金属托盘，同类型结构尺寸的其他品牌车床托盘也能兼容安装。结构本身可以通过3D打印制作，壁厚设置兼顾了结构强度与打印耗材用量，受力集中的卡位根部做了圆角过渡处理，避免长期承重出现应力断裂，打印时无需添加额外支撑，常规FDM打印机即可一次成型制作。日常使用中，操作者可以根据自己常用的刀夹类型调整卡位的排布逻辑，把最常用的外圆刀、切断刀、螺纹刀对应的刀夹放在最顺手的中间卡位，

　　不常用的内孔刀、成型刀夹放在两侧位置，完全匹配个人的操作习惯。相比市面上通用的刀架收纳架，这套结构没有多余的装饰性设计，所有轮廓都围绕功能需求设计，没有突出的尖锐边角，清理切屑时可以直接用毛刷顺着结构表面清扫，不会出现切屑卡入缝隙难以清理的问题。装置的安装高度也经过实际操作验证，刀夹放入后刀头朝向斜上方，不会因为切削液飞溅积存在刀夹的定位孔内，避免长期使用后定位孔内残留切削液和切屑混合物，影响刀夹与刀架本体的配合精度。
