皮卡汀尼导轨用可折叠战术支架结构

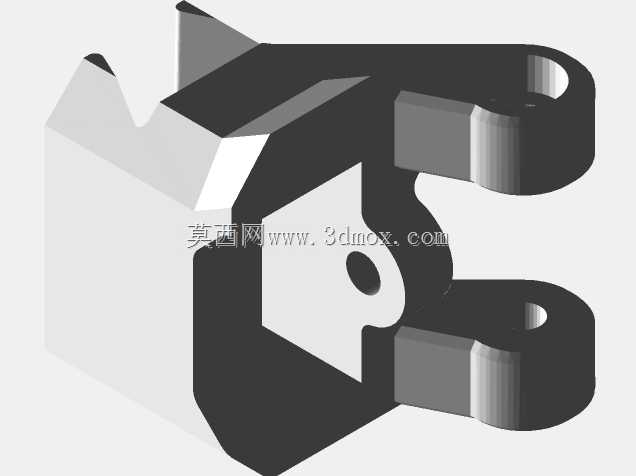

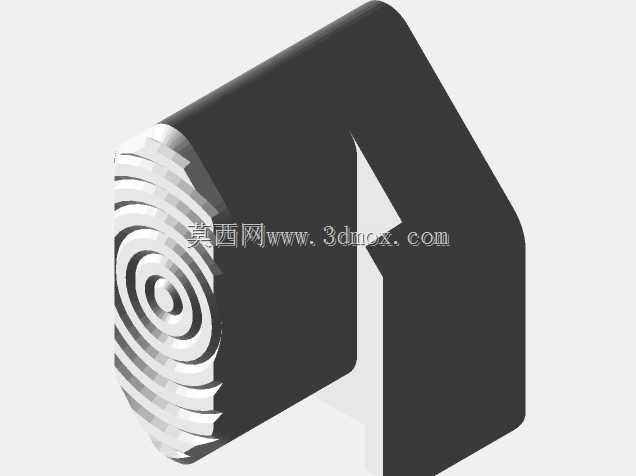

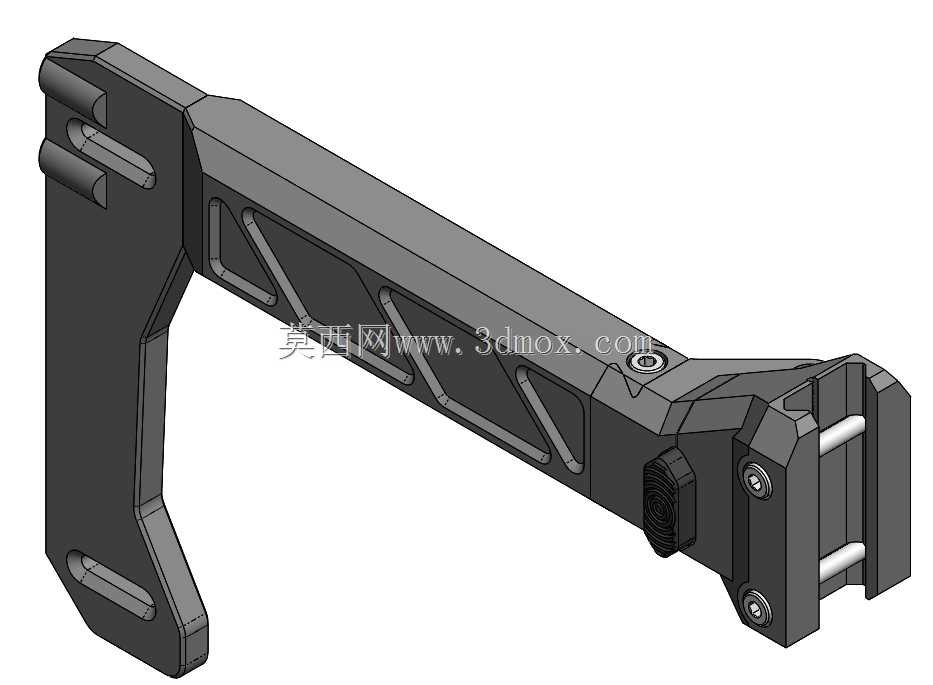

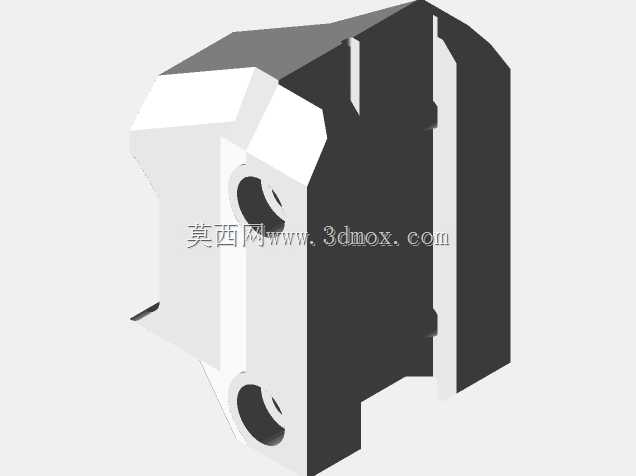

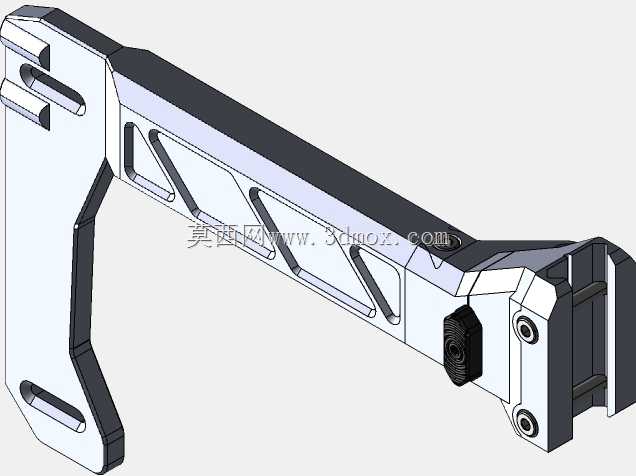

　　这款折叠支架主要适配皮卡汀尼导轨安装场景，可用于气枪附件拓展、车载设备挂载、运动相机临时固定等户外及装备改装场景，整体采用镂空式轻量化结构设计，在保证结构刚性的前提下尽可能削减非受力区域的材料厚度，适配3D打印加工的工艺特性，无需复杂支撑即可完成单件制作。支架主体采用L型弯折构型，铰接位置设置了阻尼调节结构，展开后可通过侧面的滚花锁紧旋钮固定角度，折叠状态下可完全贴合安装基座侧面，不会额外突出占用携行空间，避免户外携行时勾挂衣物或装具。安装端采用标准皮卡汀尼导轨卡槽结构，通过两颗内六角锁紧螺钉实现与导轨的可靠固定，卡槽内侧做了防滑齿纹处理，安装后不会出现沿导轨方向的窜动，可承受常规射击状态下的后坐冲击，不会出现松动移位的问题。

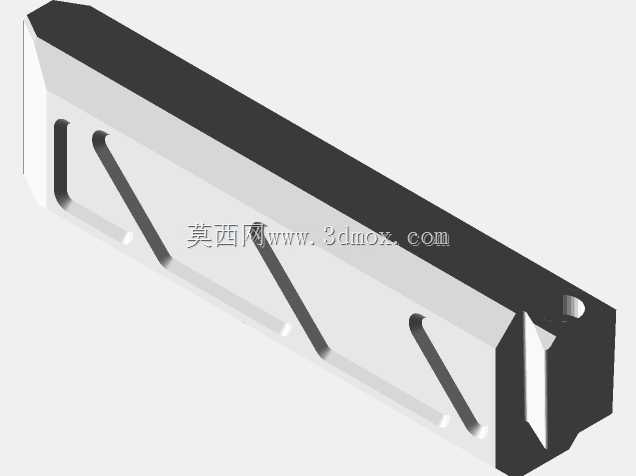

　　支架的承载面预留了通用安装孔位，可直接适配运动相机、战术手电、激光指示器等常见附件的安装规格，也可根据使用需求更换不同的承载面板，拓展适配更多类型的挂载设备。从安装边界来看，折叠状态下整体厚度不超过35mm，展开后有效承载长度可达120mm，铰接位置的旋转角度范围在0到90度之间无级可调，可根据实际使用需求调整承载面的俯仰角度。结构设计上充分考虑了3D打印的工艺限制，所有转角位置都做了R2以上的圆角过渡，避免打印过程中出现应力集中导致的层间开裂，内部加强筋采用斜向交错布置，在不增加整体壁厚的前提下大幅提升了支架的抗扭和抗弯性能，即使采用PLA等常规3D打印材料制作，也能满足常规挂载使用的强度需求。铰接轴采用标准销钉配合，拆装维护十分便捷，日常使用中如果出现阻尼衰减的情况，只需调整端部的锁紧螺钉即可恢复阻尼手感，无需整体更换支架。
