吨袋拆包卸料机架结构设计方案

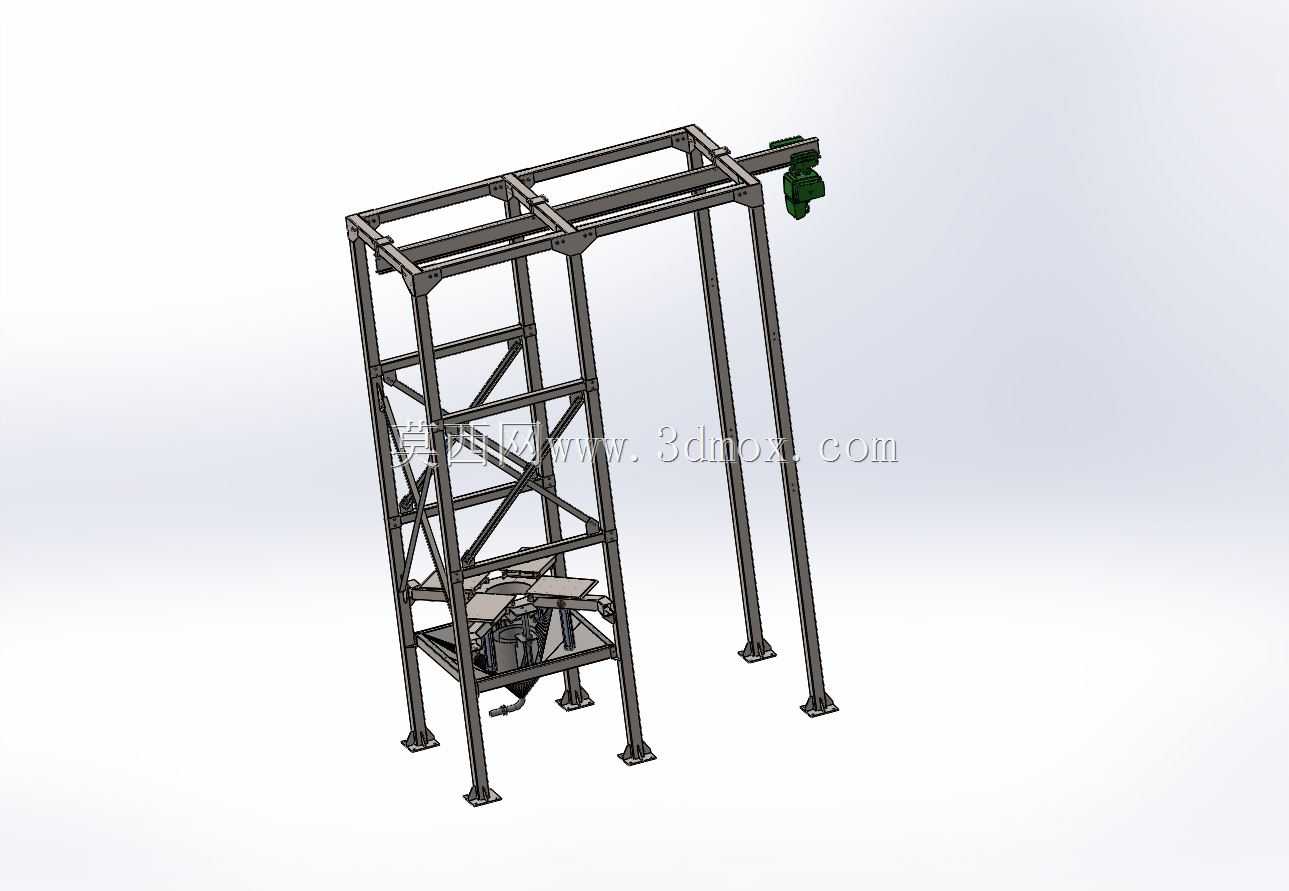

　　这套机架结构主要面向粉体、颗粒类散料的吨袋拆包卸料工位设计，常见于化工原料投料、粮食加工进料、建材粉料中转这类需要处理大袋装散料的生产场景，替代传统人工拆袋的高粉尘、高劳动强度作业模式。从结构布局来看，整体采用方管焊接的门式框架作为主体承载结构，四根主立柱采用大截面矩形方管，底部通过带安装孔的法兰底板与车间预埋地脚螺栓固定，立柱之间通过多层横撑、斜撑做桁架式加固，避免吊装吨袋时框架出现侧向晃动或失稳变形，框架顶部设置双梁行走轨道，配套电动葫芦作为吨袋的起吊提升部件，葫芦可沿顶部横梁做横向移动，方便将外部叉运到位的吨袋从框架外侧吊入内部卸料工位，无需额外配置转运设备。框架中层设置的承载平台用于安装吨袋承托、

　　拍打松料以及卸料导流的相关组件，平台采用花纹钢板铺设作为检修操作面，周边设置防护栏避免作业人员跌落，平台下方预留的空间用于对接下方的料仓、螺旋输送机或者气力输送管道，吨袋内的物料靠自重下落，经过导流结构进入下游输送环节，针对容易结块的粉料，平台位置还预留了气动拍打装置的安装位，可通过定期拍打吨袋侧壁避免物料架桥堵塞，保证卸料顺畅。设计过程中首先核算了满载吨袋的起吊载荷，按照单袋1.5吨的常规工况乘以1.5倍安全系数校核主立柱、顶部横梁的抗弯强度与挠度，顶部横梁的挠度控制在跨度的1/1000以内，避免葫芦行走时出现卡滞或者轨道变形；立柱的长细比经过严格验算，保证即使在偏载起吊的工况下也不会出现失稳问题。安装边界方面，

　　框架整体占地尺寸控制在2.2米×2.2米范围内，总高度根据常规吨袋的起吊行程设置为4.8米，安装时需要保证地面的水平度误差不超过2mm/m，地脚螺栓采用M20规格的膨胀螺栓或者预埋螺栓，埋深不小于300mm，保证框架整体的稳定性；顶部葫芦的运行轨道两端设置行程限位块，避免葫芦脱轨，框架侧面预留了电控箱、气动管路的安装走线位，现场安装时可直接对接车间的气源与电源，无需额外做结构改制。不同于常规的简易拆包架，这套结构在设计时同步考虑了除尘接口的预留位置，在卸料口周边可配套安装除尘罩，对接车间除尘系统，避免拆包卸料过程中粉尘外溢，满足车间的职业健康环保要求；框架的所有焊接位置都做了去焊渣、抛丸处理，表面喷涂防锈漆与面漆，

　　可适应多数车间的潮湿、多粉尘工况，延长设备的使用寿命。在实际使用过程中，作业人员只需将吨袋的吊环挂在葫芦的吊钩上，操作葫芦将吨袋提升至卸料工位上方，人工解开吨袋的下料口扎带，即可实现密闭式卸料，整个过程无需人工托举吨袋，大幅降低作业人员的劳动强度，同时减少粉尘与作业人员的接触，整个结构没有复杂的传动部件，后期维护只需定期检查葫芦的运行状态、框架连接螺栓的紧固情况即可，维护成本极低，适配多数散料处理生产线的进料工位需求，可根据不同的物料特性、车间空间高度调整框架的整体尺寸与承载能力，灵活适配不同的现场工况。
