可倾斜式物料提升接料料仓结构

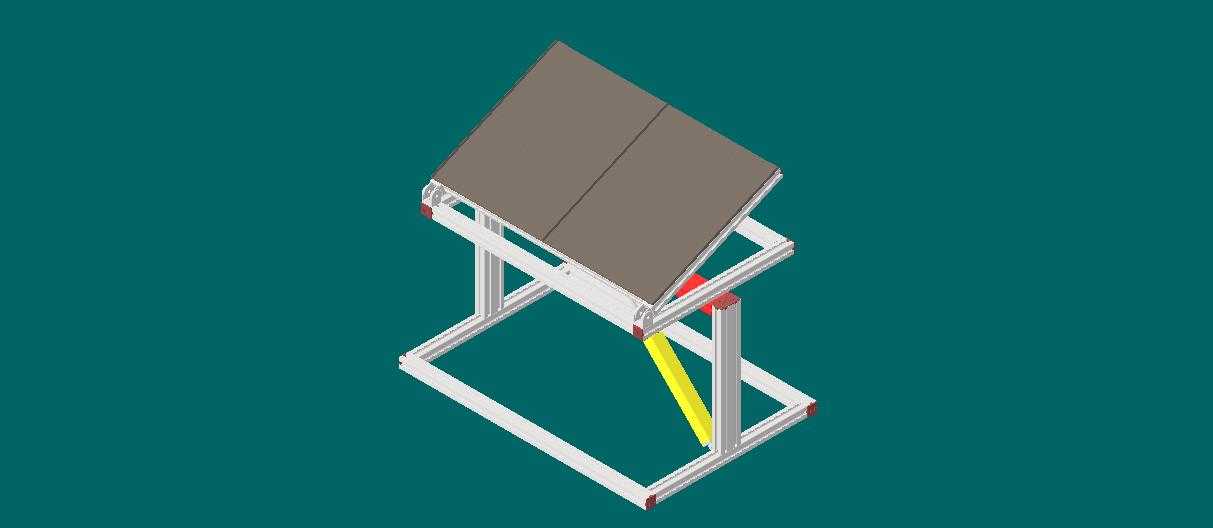

　　四个支撑脚位置预留了膨胀螺栓安装孔，可以直接固定在车间的硬化地面上，避免料仓在承接物料、倾斜卸料的过程中出现侧翻偏移。料仓的上部承料面采用两块平整的板式结构拼接而成，板面做了边缘折边处理，放置在上面的物料周转箱不会因为板面倾斜出现滑坠落的问题，承料面和底部框架之间采用铰接支座连接，其中一侧的铰接点作为翻转支点，另一侧搭配了气弹簧作为支撑助力部件，当需要把承料面上的物料倾倒到高位接料工位时，作业人员只需要施加很小的抬升力，就能借助气弹簧的顶升力把承料面沿着支点抬升到预设的倾斜角度，此时承料面上的周转箱会顺着倾斜的板面缓慢滑向高位接料端，不需要人工把整箱物料抬升到对应高度，整个卸料过程的力度可控，不会因为物料快速滑落造成磕碰损伤。在离散制造的装配产线、机加工单元的物料流转环节，经常会遇到不同工位存在高度差、物料需要从低位周转区域输送到高位装配作业面的场景，这类场景如果完全依靠人工搬抬周转箱，不仅作业强度大，长期重复抬升动作还容易引发作业人员的腰肌劳损，同时人工送料的节拍不稳定，很容易造成产线待料停线，这台倾斜式提升料仓就是针对这类跨高度物料周转需求设计的接料暂存结构。从结构组成来看，它的主体承力框架采用标准工业铝型材拼接搭建，型材连接处采用配套的角件与内置螺栓锁紧，不需要额外做焊接加工，后期如果需要调整料仓的安装高度、接料角度，只需要松卸对应位置的紧固件就能快速调整，适配不同产线的布局改动需求，框架底部做了方形的接地面设计，

　　在实际应用中，这类料仓常布置在机床加工单元的出料端位置，机床加工完成的工件先由输送机构送到料仓的承料板上暂存，当承料板上的工件累积到额定装载量后，就可以操作抬升机构把承料板倾斜，将工件统一导送到下一道热处理或者装配工序的进料口，也可以用在小件装配线的物料补给环节，线边仓的作业人员把装满零配件的周转箱放在低位的承料板上，抬升倾斜后就能直接把物料送到装配工位的作业台面高度，装配作业人员不需要弯腰取料，能有效降低作业疲劳度。设计这款料仓的时候，首先要核算的是承料板面的额定装载重量，常规应用场景下单次承载的周转箱加物料总重量控制在50kg以内，所以承料板的板材厚度选型要满足满载情况下板面的绕度不超过1/1000，避免长期承重出现板面变形，

　　导致物料放置不平稳；其次是气弹簧的选型匹配，需要根据承料板的自重、额定装载重量、翻转支点的位置、最大倾斜角度来计算气弹簧的支撑力与行程，确保抬升过程中力度均匀，不会出现中途卡滞或者抬升到位后自动回落的问题，同时在翻转的极限位置要加装橡胶缓冲块，避免承料板抬升到最大角度时和框架产生刚性碰撞，产生噪音或者损坏结构件。安装边界方面，这款料仓的底部框架占地尺寸控制在1200mm*800mm以内，常规车间的线边空位都能布置，承料面处于水平低位时距离地面的高度为750mm，刚好匹配人工放料的舒适作业高度，抬升到最大倾斜角度时，承料面的最高端距离地面高度为1400mm，可以适配大部分常规装配线、机加工设备的进料口高度，

　　如果现场工位的接料高度有特殊要求，也可以通过更换不同长度的铝型材支腿来调整整体高度，不需要改动核心的翻转接料结构。另外在承料面的两侧还预留了安装光电传感器的安装位，后期如果需要接入产线的自动化控制系统，可以直接在预留位加装对射光电，检测承料面上的物料堆放高度，当物料达到预设高度时自动输出信号触发抬升动作，实现物料周转的半自动化作业，不需要人工判断装载量，进一步提升产线的物料流转效率。和传统的固定高度接料台相比，这种可倾斜提升的料仓结构没有复杂的传动部件，日常维护只需要定期检查铰接点的润滑情况、气弹簧的密封状态即可，故障率远低于带电机、链条传动的连续式提升设备，对于节拍要求不是特别高、单次输送批量不大的机加工、装配场景来说，实用性和成本优势都非常明显。
