C型斗式颗粒物料垂直输送提升设备

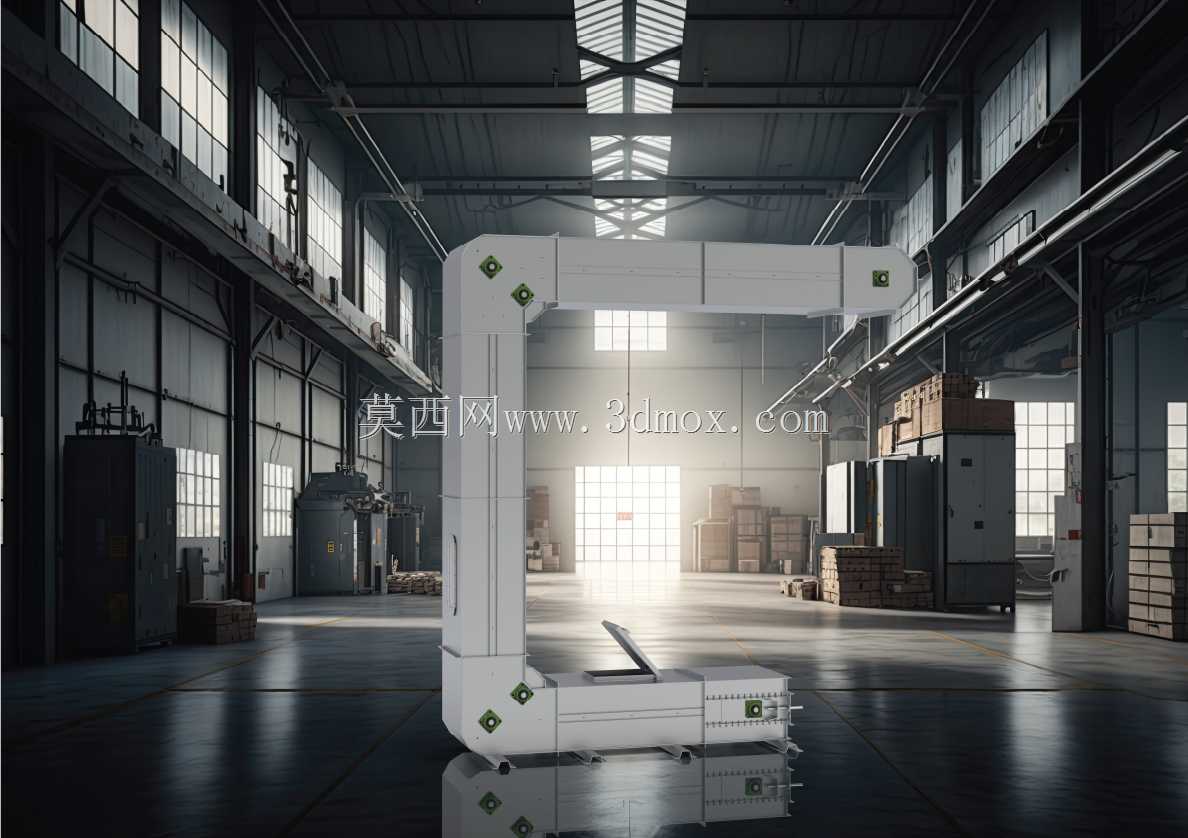

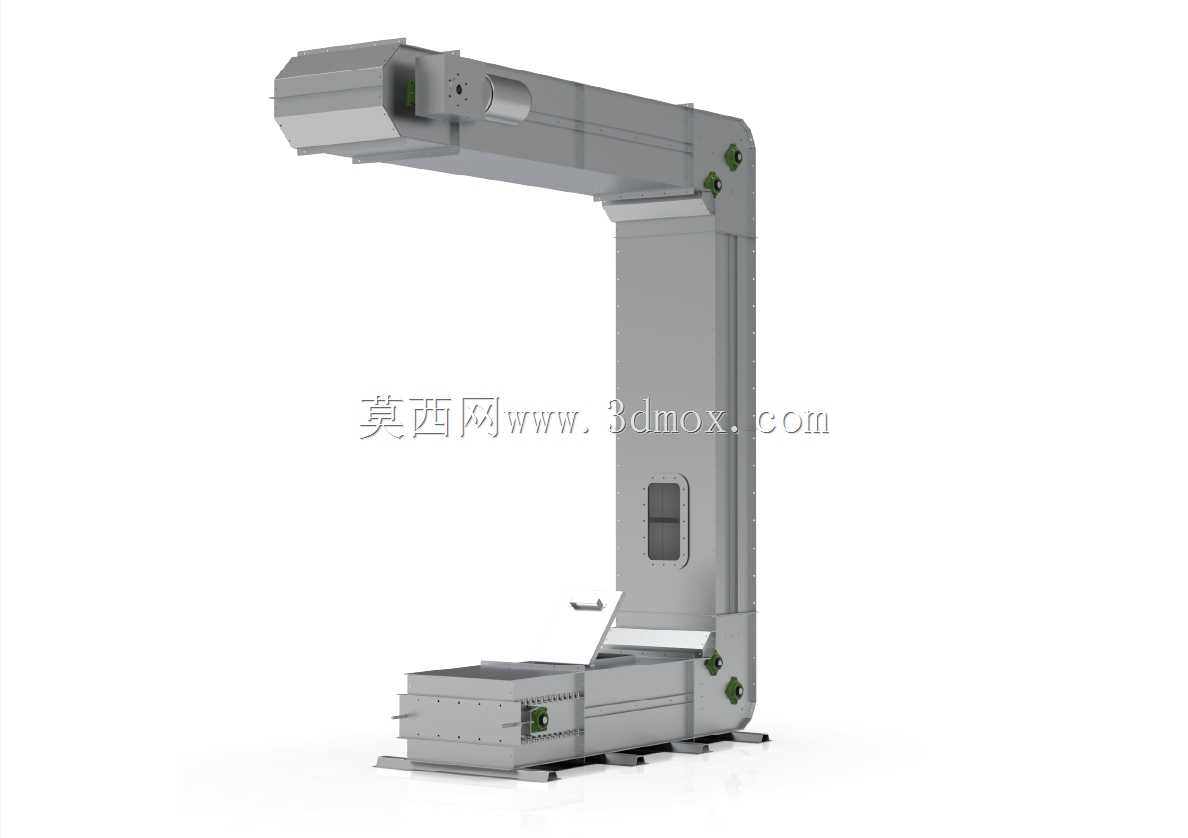

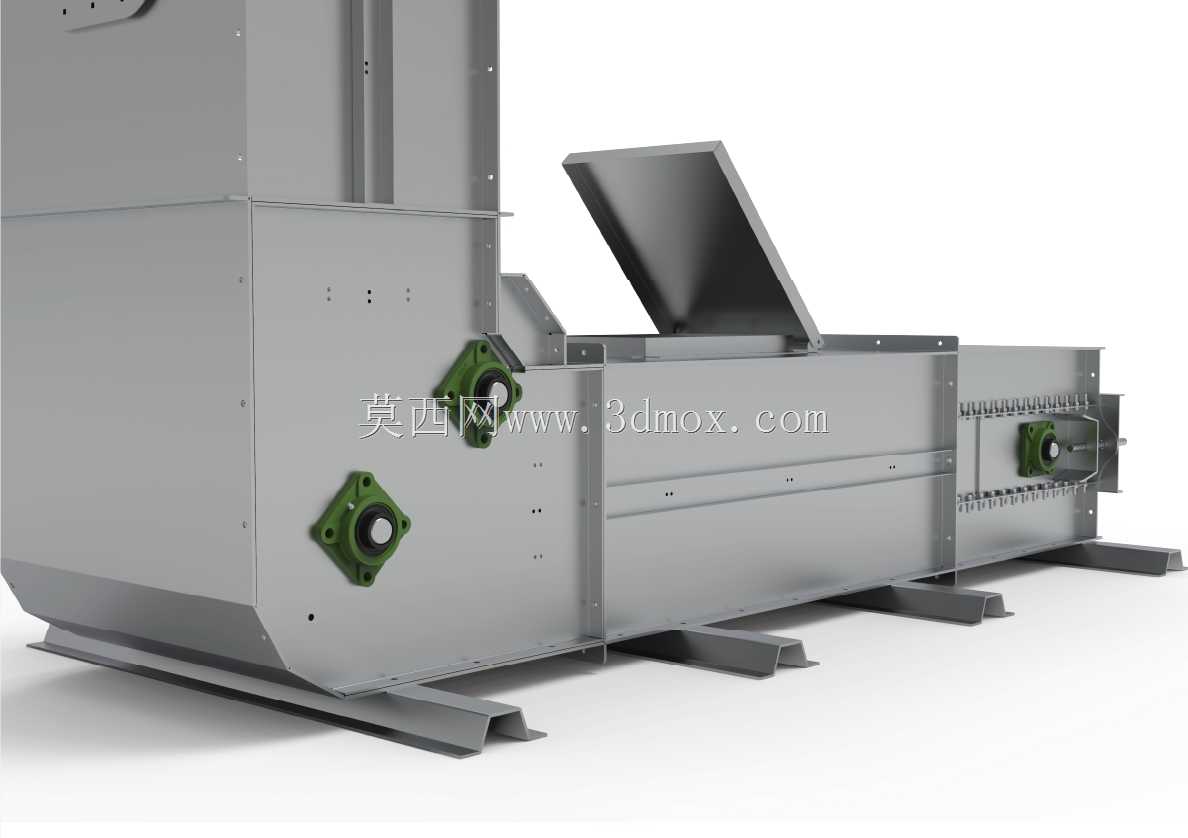

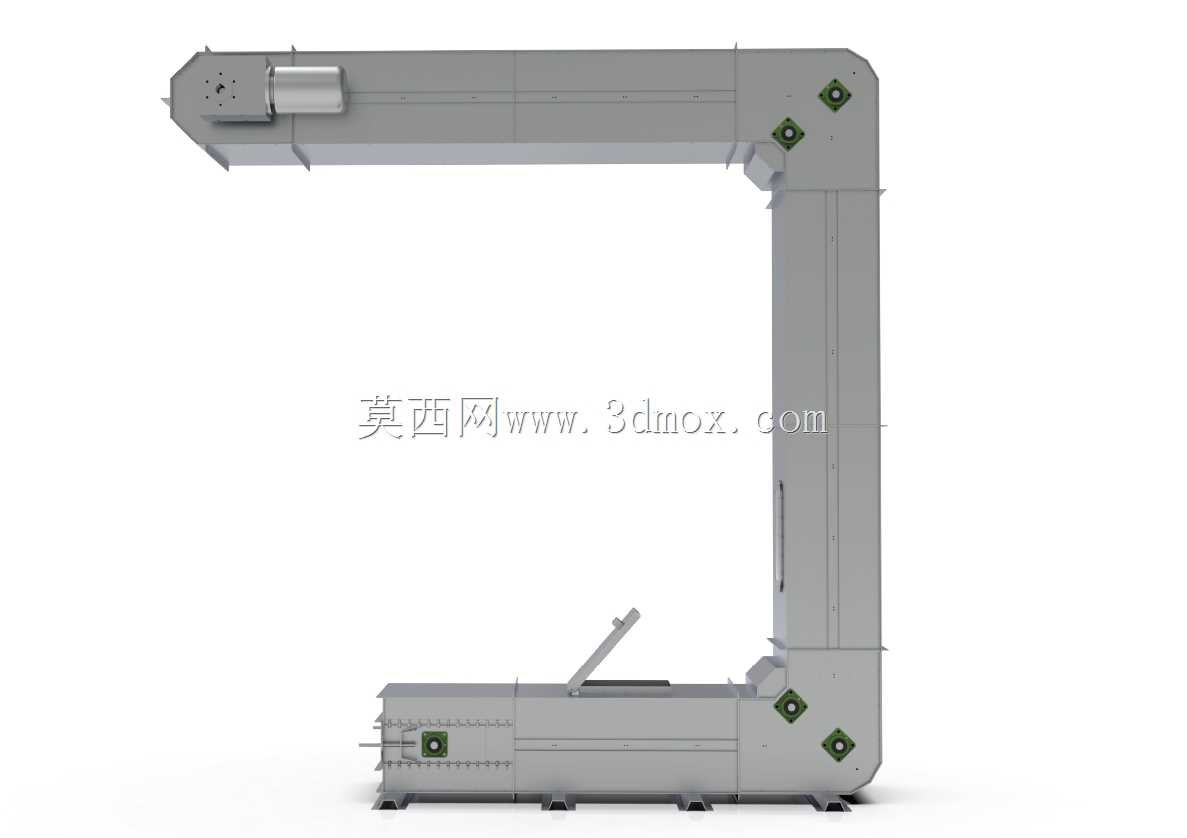

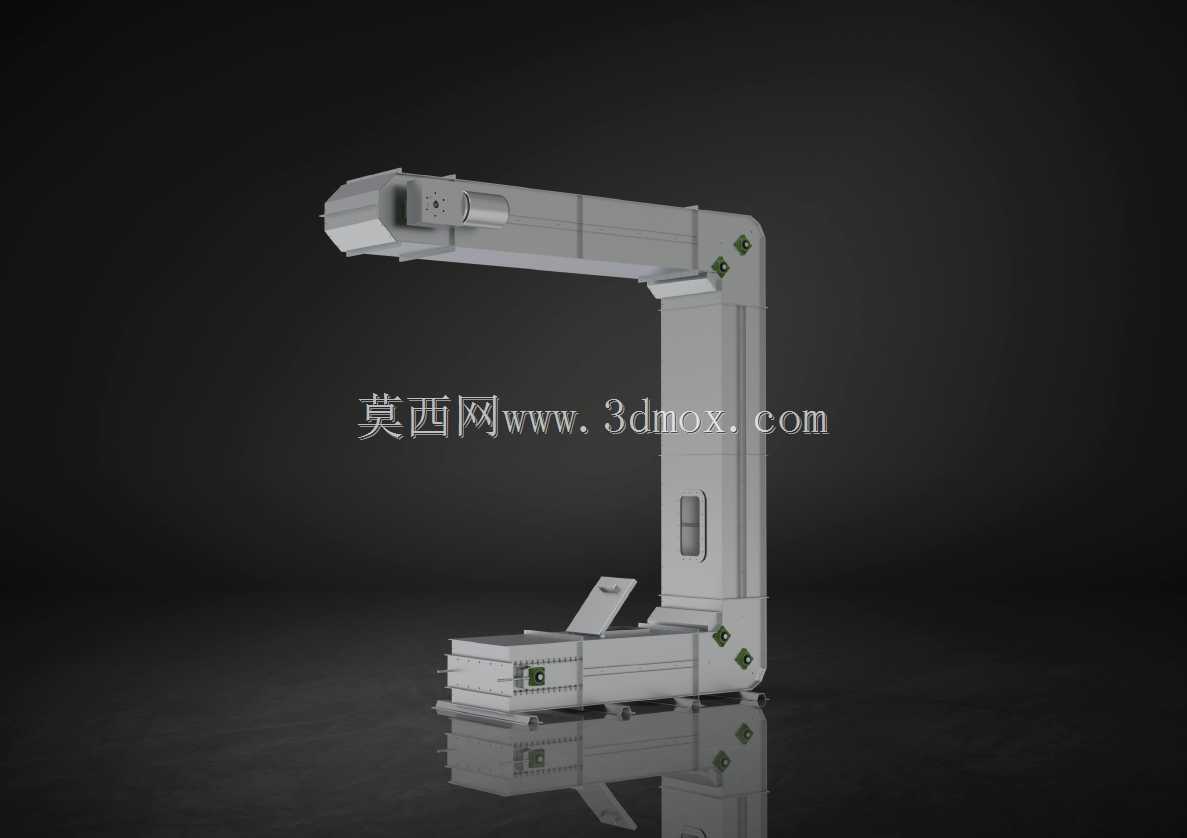

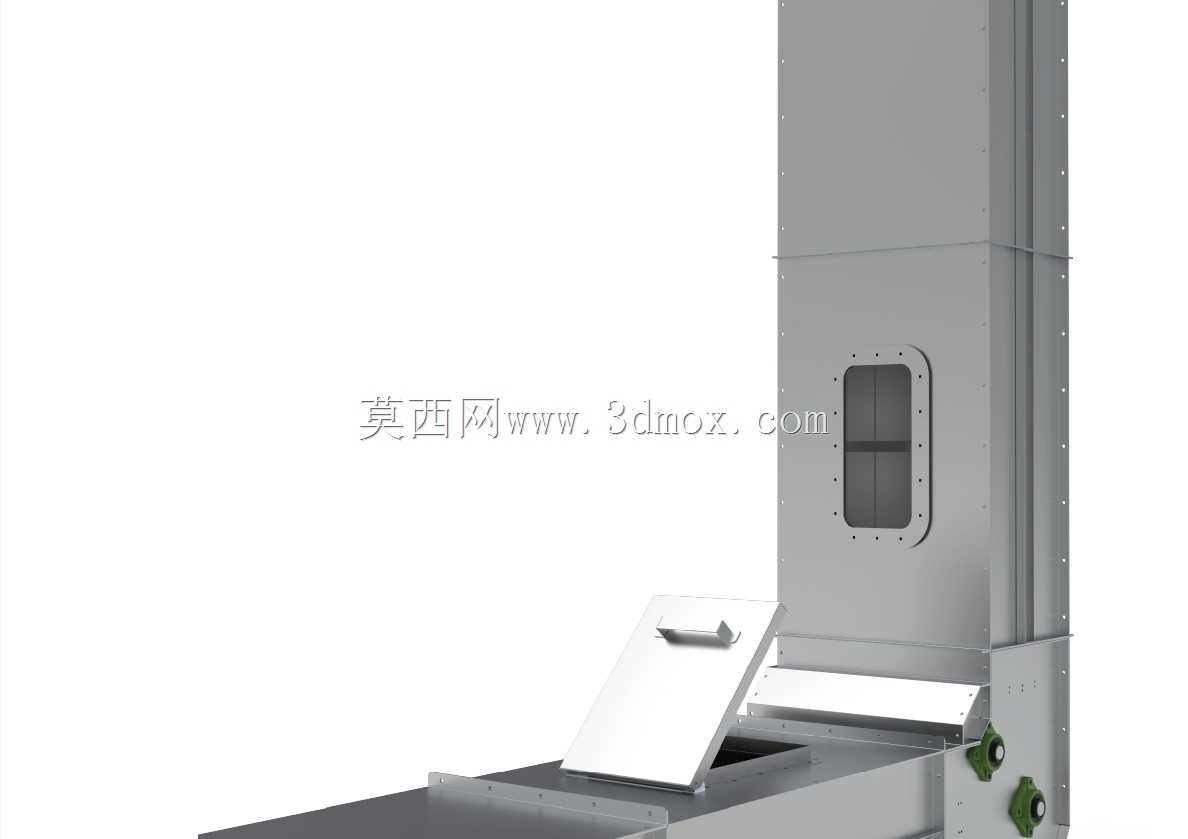

　　该C型结构提升设备主要面向散状颗粒物料的垂直转水平输送场景，常见于粮食加工、种子分选、精细化工颗粒料生产、小型建材骨料转运等生产线的物料衔接工位，可完成低位进料端到高位水平出料端的连续物料输送，适配场地存在高度差、同时需要在高位完成水平方向物料转接的布局需求，无需额外搭配转接溜槽或多段输送设备串联，减少生产线的设备占地与中间物料残留点。设备整体采用C型弯折布局，下部为水平进料段，中部为垂直提升段，上部为水平出料段，三段结构采用一体式机架拼接，各段的料斗运行导轨连续平滑过渡，避免料斗在弯折位置出现卡滞、跳轨问题。进料段设置在设备下部水平端，采用敞口接料结构，可直接对接上游带式输送机、振动喂料机的出料端，料斗在水平段运行时完成物料舀取，

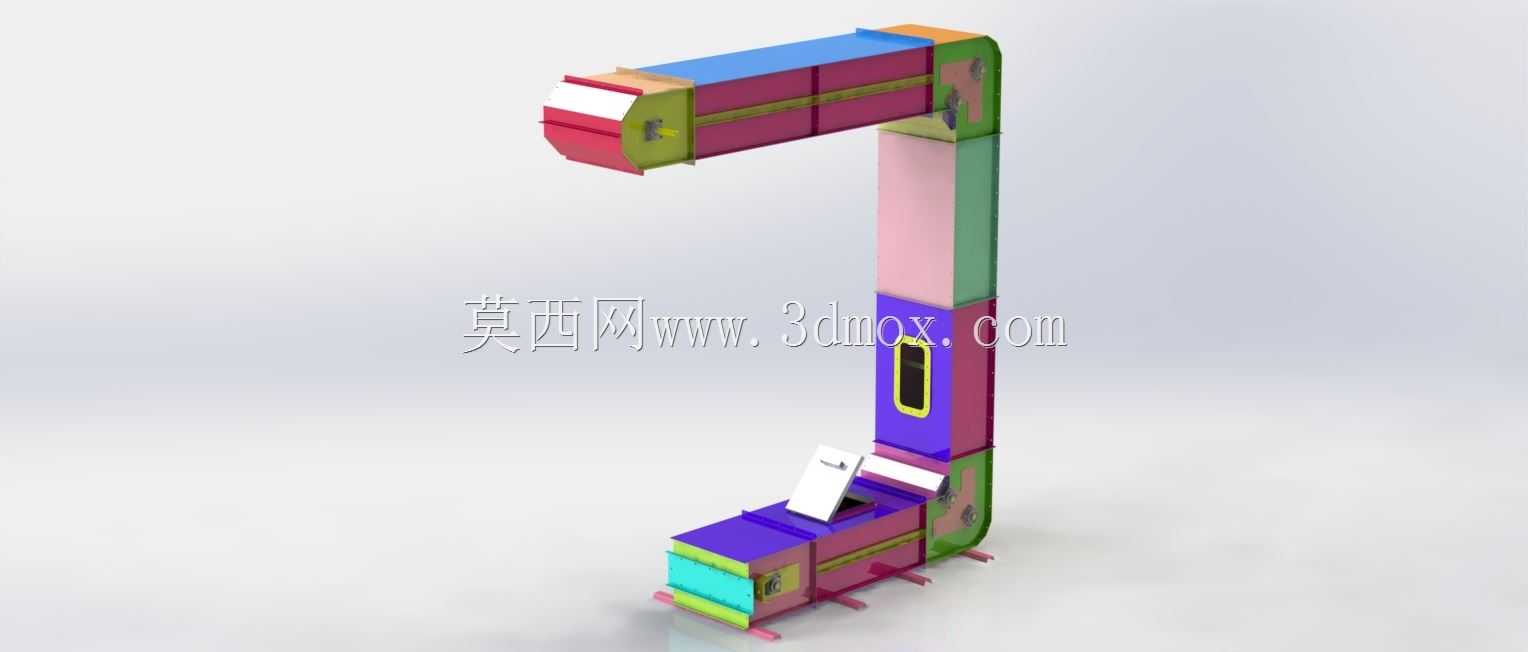

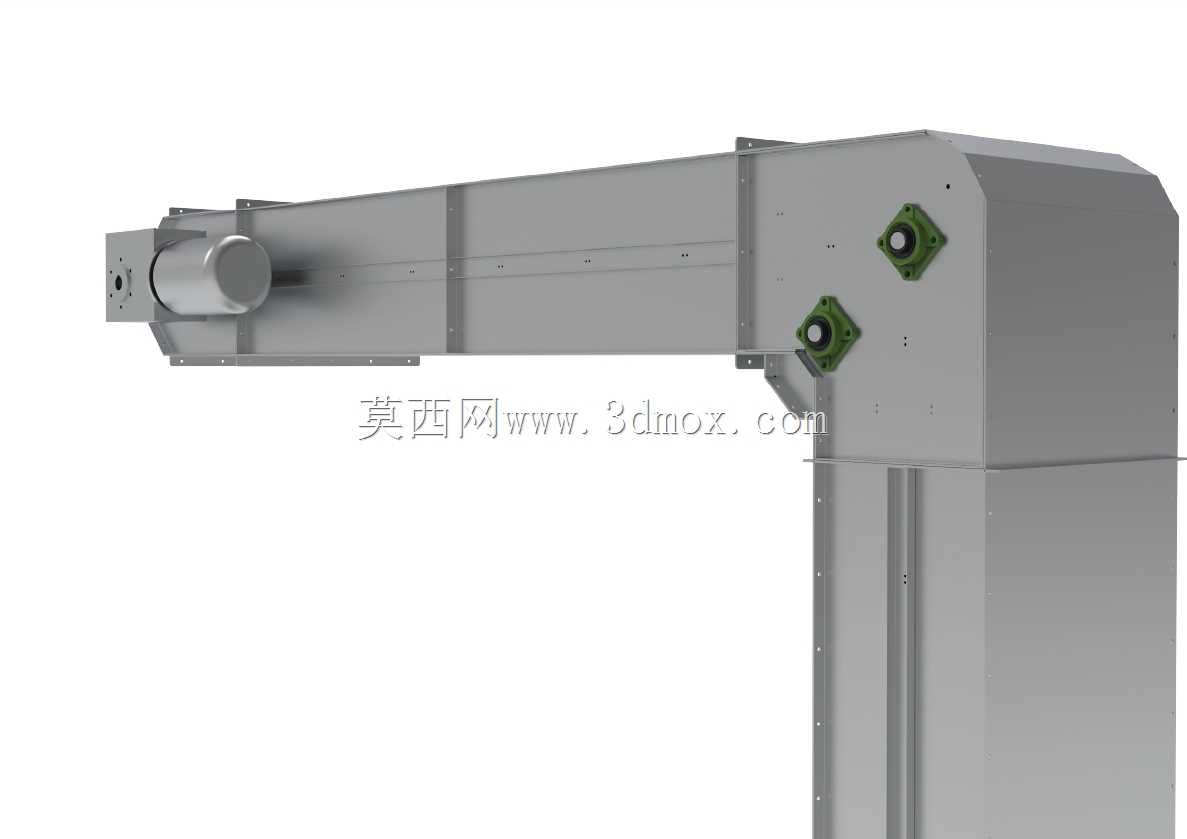

　　随牵引链进入垂直段后保持平稳上行，料斗边缘设置挡边结构，避免颗粒物料在提升过程中撒落，针对流动性较好的谷物、塑料粒子、均匀细骨料等物料，可控制输送过程的撒料率在较低水平。上部水平段设置出料口，料斗运行至水平段末端时沿导轨完成翻转卸料，物料可直接落入下游设备的进料口，水平段的长度可根据现场安装边界调整，适配不同的高位出料位置需求。设计过程中针对料斗的运行轨迹做了连续化仿真验证，垂直段与水平段的转弯位置采用大曲率圆弧导轨，降低牵引链的运行磨损，同时控制料斗在转弯位置的倾斜角度，避免物料提前撒落。机架采用分段式型材拼接结构，各段之间采用螺栓连接，便于运输与现场组装，垂直段背部设置安装固定座，可依托厂房立柱或墙面做辅助固定，

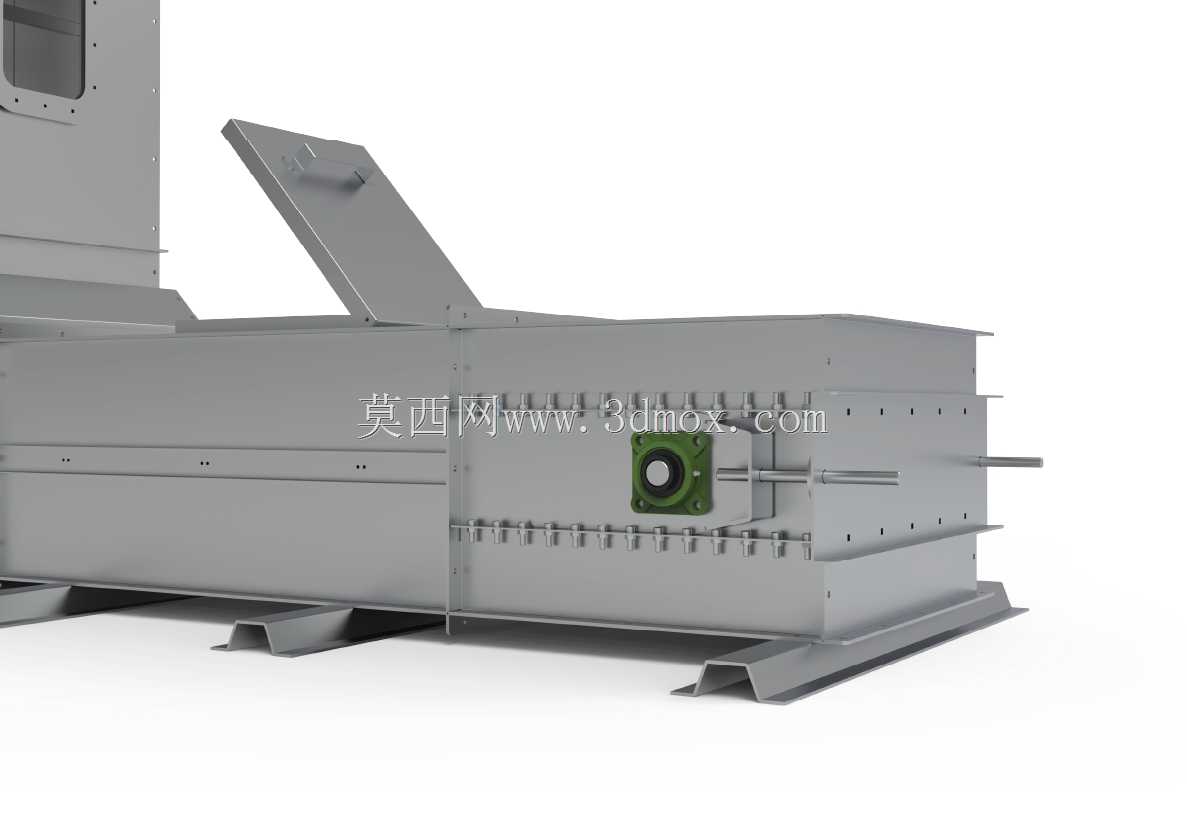

　　降低设备满载运行时的晃动量。设备的整体安装边界需预留进料端的操作维护空间、垂直段的侧边检修通道，以及上部出料端的设备对接空间，进料段高度适配常规上游输送设备的出料高度，垂直提升高度可根据现场工艺需求做模块化调整，料斗的容积根据输送物料的堆积密度做匹配设计，针对磨琢性较强的骨料类物料，可更换耐磨材质的料斗与导轨衬板，延长易损件更换周期。牵引结构采用链条传动，运行速度控制在适合颗粒物料输送的区间，避免速度过快导致物料在提升过程中溢出，同时兼顾输送效率，驱动单元设置在设备上部水平段的端部，便于维护时拆解检修，下部水平段设置张紧机构，可根据链条运行磨损情况调整张紧度，保证设备运行平稳性。
