305毫米车载spal轴流风机三维设计作品

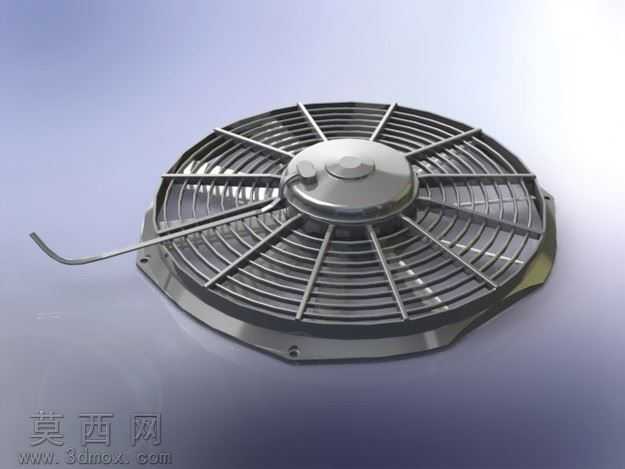

本作品为305毫米规格车载spal轴流风机的三维设计成果，建模阶段依托SolidWorks平台完成全参数化结构搭建，首先对风机的核心组成部分进行拆分建模：第一步构建外框安装底座，精准还原八边形安装法兰的定位孔位、边框厚度与边缘倒角特征，确保安装配合尺寸符合车载装配的公差要求；第二步完成防护网栅的建模，采用圆周阵列方式生成等距分布的径向支撑筋与环形护圈，筋条的截面弧度、间距均参照实物散热防护需求设计，既保证通风通流面积，又兼顾防护结构的抗冲击强度；第三步完成叶轮与中心电机舱的建模，叶轮叶片采用翼型截面设计，通过曲面放样生成叶片的扭转弧度与安装角度，匹配轴流送风的气动性能要求，中心电机舱做了圆弧过渡的流线型处理，降低风阻同时预留电机安装的内部腔体，出线口的防水护套结构也做了细节还原，引出线缆的弯曲形态做了柔性化建模处理，还原实物的走线状态。渲染阶段采用金属材质体系，外框、护网、电机外壳均赋予磨砂金属材质，调整金属粗糙度与反射参数，还原压铸铝合金构件的哑光金属质感，叶片材质做了细微的表面颗粒度调整，模拟工程塑料叶片的材质特性，背景采用渐变浅灰环境，添加柔和的环境光与定向补光，突出风机的结构轮廓与金属质感，阴影做了柔化处理避免生硬的投影遮挡结构细节。设计过程中重点考量车载使用场景的适配性，整体结构做了轻量化的壁厚优化，安装孔位的位置匹配车载散热系统的通用安装尺寸，风栅的筋条排布避开叶轮旋转的干涉区域，中心舱的密封结构预留了防水胶圈的安装槽位，满足车载工况下的防尘防水需求，模型完成后做了全局干涉检查，确保各部件装配无冲突，转动部件与固定部件之间预留合理的安全间隙，整体模型还原度高，结构完整，可直接用于散热系统装配验证、车载通风方案演示、产品结构改型设计等场景。
