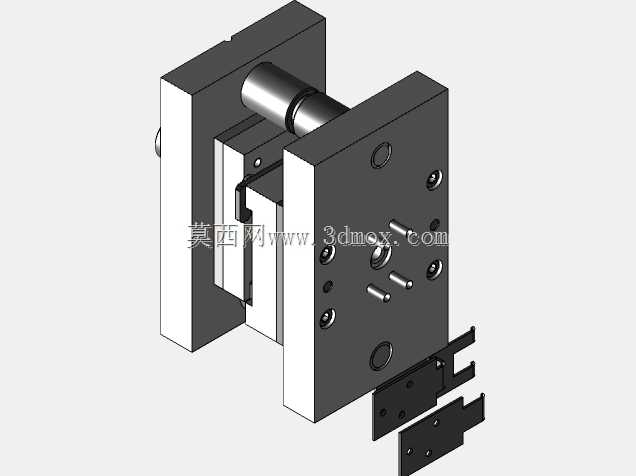

上下铰链成型模具结构设计方案

　　这套成型结构主要针对上下铰链类零件的冲压成型工序开发，适配常规开式可倾压力机的安装接口，可直接装夹在公称压力63吨到120吨区间的通用冲压设备上使用，覆盖民用五金、箱柜构件、工业门体配套铰链的批量生产需求。在实际生产场景中，这类上下铰链零件多采用1.5mm到3mm厚度的Q235冷轧钢板或者304不锈钢板材作为坯料，传统单工序冲压需要多套模具分别完成落料、预弯、卷圆、整形工序，工件在不同工位间流转需要多次定位，不仅生产效率偏低，多次装夹带来的定位误差也容易导致铰链卷圆同轴度超差，装配后出现开合卡滞、铰接间隙不均匀的问题。这套成型模将多道工序的成型特征整合到一套模架内，通过级进式的工位排布，配合导柱导套的精密导向，

　　可在单次冲压行程内完成上下铰链两个配对零件的关键成型工序，有效减少工序间的定位误差累积。从结构设计逻辑来看，模具采用后侧导柱标准模架作为基础承载结构，上下模座选用45号钢调质处理，保证长期冲压过程中的刚性，避免模座变形导致的成型精度偏移。成型工作零件部分，凸模与凹模镶块均采用Cr12MoV合金工具钢制作，经过真空淬火处理后硬度达到HRC58-62，刃口及成型面做镜面抛光处理，降低板材成型过程中的流动阻力，减少工件表面的拉伤划痕。针对铰链的卷圆成型特征，设计时特意在预弯工位将板材端部先压出75度的预弯弧度，避免直接卷圆时板材端部出现褶皱或者叠料问题，卷圆型芯采用可快换的结构设计，针对不同直径规格的铰链铰接轴，

　　只需要更换对应尺寸的型芯镶块即可快速切换生产规格，不需要整体拆卸模架，大幅降低换模调试的时间成本。安装边界方面，这套模具的闭合高度控制在280mm到320mm区间，模架外形尺寸控制在450mm*380mm范围内，适配多数通用压力机的工作台落料孔尺寸，上模柄采用标准直径50mm的压入式结构，可直接与压力机滑块的模柄孔配合装夹，下模座通过压板螺栓固定在压力机工作台上，不需要额外制作过渡安装板。在实际成型过程中，上下模合模时，卸料板首先通过弹性元件提供的预压力压紧板材坯料，避免冲压过程中坯料发生窜动，随后预弯凸模接触板材完成端部预弯，接着卷圆工位的斜楔机构推动侧成型块完成卷圆包边动作，最后整形工位对成型后的铰链外形进行精整，

　　保证两个配对铰链的铰接孔同轴度控制在0.05mm以内，开合转动时无卡滞点，铰接面的贴合度达到85%以上，满足后续装配的互换性要求。针对冲压过程中的废料排出问题，模具在落料工位下方设计了直通式的废料通道，成型后的工件通过压缩空气喷嘴从模具侧面吹出，配合自动化送料机可实现连续无人化生产，单冲程生产节拍可达到每分钟25到30次，相比传统多工序冲压的生产效率提升60%以上，同时减少了操作人员的数量，降低生产过程中的安全风险。设计过程中还特意考虑了模具的维护便利性，所有成型镶块均采用挂台固定的方式，拆卸时不需要将整个模架从压力机上拆下，只需要松开对应位置的紧固螺钉即可快速更换磨损的镶块，日常维护时只需要定期在导柱导套配合面涂抹润滑脂，检查弹性元件的预压力是否正常即可，不需要复杂的维护操作。对于需要小批量多规格铰链生产的五金加工厂来说，这套模具结构的适配性较强，只需要更换局部的成型镶块，就可以适配不同厚度、不同卷圆直径的上下铰链零件生产，不需要重新制作整套模架，有效降低了模具的投入成本。
