上下铰链成型模3结构设计方案

　　在五金冲压加工场景里，上下铰链作为门窗、柜体、工业箱柜等产品的核心活动连接部件，其成型精度直接决定了装配后的转动顺畅度、配合间隙均匀性以及长期使用的耐磨寿命，这套成型模正是针对GOST 16561-76标准下的上、下铰链零件的冲压成型工序开发的专用工装，适配常规开式机械压力机的安装接口，可直接挂载在普通冲压设备上完成批量生产，无需额外定制专用机床基座。从实际加工逻辑来看，这套模具的设计核心围绕铰链类零件的成型难点做了针对性优化：铰链零件的核心特征是带卷圆铰接位的异型折弯结构，常规单工序模需要分冲孔、折弯、卷圆、整形多道工序流转，多次装夹带来的定位误差很容易导致卷圆同轴度超差、折弯角度回弹失控，最终出现装配后铰链卡滞、开合异响的问题。

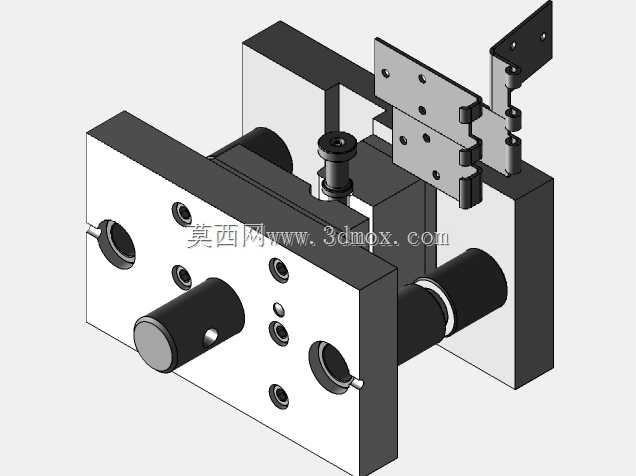

　　这套成型模采用工序集成设计思路，将多道成型工序整合在单套模具的不同工位，配合条料的步距定位结构，可在压力机单次行程内完成对应工位的成型动作，大幅减少工序间的装夹定位误差，同时降低操作人员的上下料频次，提升批量加工的效率一致性。从模具的结构布局来看，上模部分设置了对应成型特征的凸模组件，包含折弯冲头、卷圆成型块、整形压块，所有工作零件均采用模具钢淬硬处理，成型工作面做了镜面抛光处理，减少冲压过程中材料的流动阻力，避免零件表面出现拉伤、压痕缺陷；下模部分对应设置了凹模镶块、定位挡料销、顶料机构，其中卷圆工位的凹模采用分体式镶块结构，当长期生产出现局部磨损时，可单独更换对应镶块，无需整体报废下模本体，大幅降低模具的后期维护成本。

　　安装边界方面，这套模具的上模柄直径适配国内通用压力机的滑块安装孔尺寸，下模座的安装槽孔间距符合常规开式压力机的工作台T型槽分布标准，无需对现有设备做额外改造即可完成装夹，模具闭合高度、开模行程均匹配普通25吨-40吨开式压力机的参数范围，适配绝大多数中小五金加工厂的现有设备条件，不需要为了这套模具额外采购专用冲压设备。在实际生产调试过程中，这套模具的定位结构采用了固定挡料销配合侧刃粗定位的方式，条料送进过程中可快速定位到对应工位，针对铰链零件常见的折弯回弹问题，模具的折弯工位设计了3度-5度的回弹补偿角，卷圆工位设置了整形保压结构，在冲压行程下死点时可对卷圆部位做短暂挤压定型，保证卷圆后的圆柱度满足铰接轴的装配公差要求，

　　成型后的上下铰链零件无需额外的钳工校正工序，即可直接进入后续的表面处理、装配环节。从零件成型后的配合精度来看，上铰链和下铰链的卷圆部位同轴度可控制在0.05mm以内，配合间隙均匀，装配铰接轴后开合无卡滞，径向窜动量控制在合理范围内，完全满足GOST标准下铰链零件的使用要求。这套模具的卸料结构采用弹性卸料板设计，卸料力均匀分布在条料表面，可避免冲压过程中条料翘曲变形，同时在开模时可将包在凸模上的零件平稳卸下，防止零件随上模上行带出，保障连续生产的稳定性。针对铰链零件上的安装孔位，模具在对应工位设置了冲孔凸凹模，冲孔与成型工序的定位基准统一，保证孔位相对于成型面的位置度公差满足装配要求，避免后续装配时出现孔位错位、无法安装的问题。在模具的导向结构上，采用了独立导柱导套配合，导柱导套做了渗碳淬硬处理，导向间隙控制在0.02mm以内，可承受高速冲压过程中的侧向力，避免上下模错模导致的成型零件尺寸超差、模具啃模损坏问题，长期连续生产过程中导向精度保持性好，可有效延长模具的整体使用寿命。对于五金加工厂的实际生产而言，这套集成式成型模相比传统的单工序分散加工模式，可减少3-4台设备的占用，减少2-3名操作人员的配置，同时大幅降低工序间的半成品转运、存储成本，批量生产时的零件尺寸一致性更好，不良品率可控制在较低水平，尤其适合中小批量的铰链类零件量产需求，也可通过更换局部镶块的方式，适配相近尺寸规格的铰链零件成型，具备一定的柔性生产能力。
