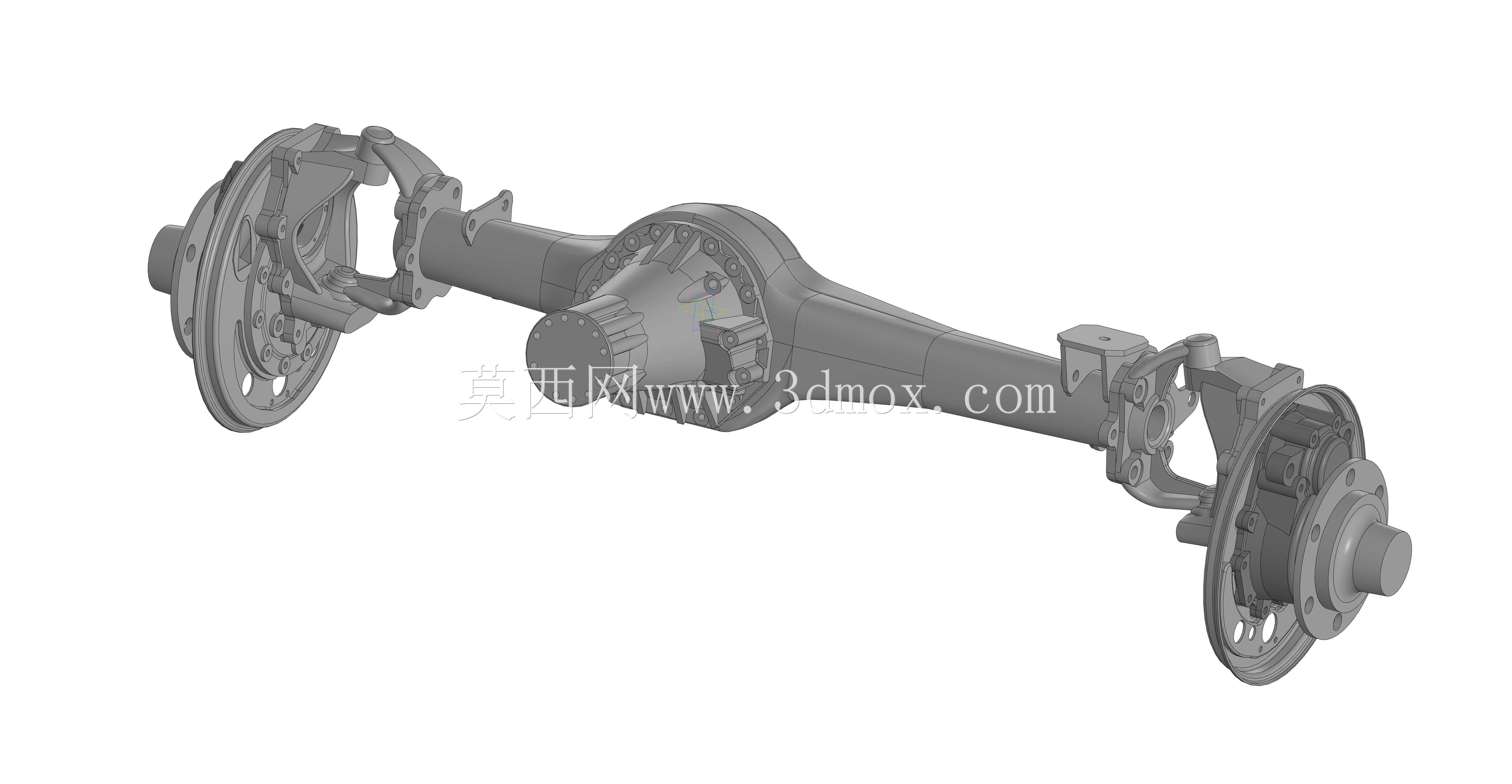

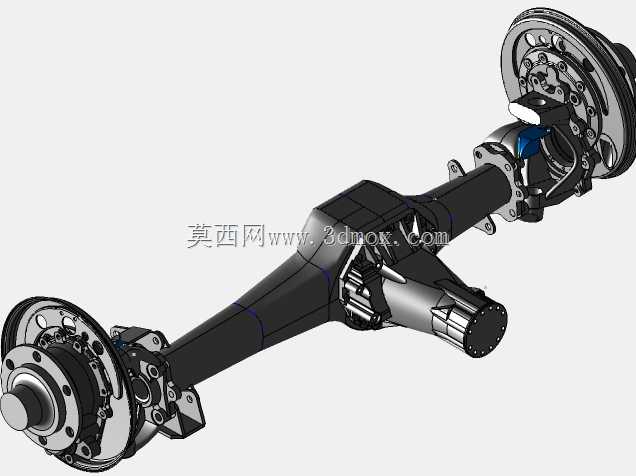

Unimog404越野车辆前桥总成结构

　　该前桥结构适配于高通过性越野作业车辆的底盘行走系统，主要承担非铺装路面、复杂地形工况下的载荷传递与动力输出功能，在林业作业、野外勘探、应急救援、山地运输等场景中，作为底盘核心承载部件连接两侧车轮与车架，将传动系统输出的扭矩经主减速器、差速器、半轴传递至轮端，同时承受路面传递的垂直反力、纵向制动力与驱动力、侧向转向力，以及越野工况下的冲击载荷。从结构设计逻辑来看，该前桥采用整体式桥壳构型，桥壳中部为集成主减速器与差速器的鼓式腔体，腔体两侧延伸出无缝钢管式桥臂，桥臂末端通过转向节结构连接轮毂制动总成，整体采用断开式转向梯形布局，适配大转角转向需求，满足狭小场地的机动转向要求。设计阶段优先考虑了越野工况下的抗冲击性能，

　　桥壳截面采用变厚度设计，中部主减腔体位置壁厚大于桥臂段，在保证整体刚度的前提下控制非簧载质量，降低行走系统的动载荷系数。轮端部分集成了盘式制动总成与轮毂轴承单元，制动盘采用通风式结构，适配长下坡工况下的散热需求，制动卡钳采用浮动式安装结构，可自动补偿制动片磨损间隙，减少日常维护工作量。转向节与桥臂之间采用主销连接结构，主销内置滚针轴承与推力轴承，降低转向操作力矩，同时设置有多层油封结构，防止泥水、沙尘进入铰接位置，提升野外工况下的使用寿命。安装边界方面，桥壳上部设置有多处钢板弹簧安装座与减震器连接支架，安装座的孔位间距、平面度公差按照越野车辆底盘通用匹配要求设计，可适配多片式钢板弹簧悬架系统，

　　桥壳中部的主减法兰接口尺寸匹配常规越野车辆分动箱输出传动轴的连接规格，轮端轮毂的螺栓孔分布圆直径、中心孔尺寸适配对应规格的越野轮胎轮辋，转向摇臂的连接花键参数匹配循环球式转向器的输出轴规格，无需额外改制即可完成与同级别越野底盘的装配对接。主减速器部分采用螺旋锥齿轮传动构型，差速器为对称式锥齿轮结构，可在车辆转向时自动调整两侧车轮的转速差，避免轮胎拖磨，桥壳内腔预留有充足的齿轮油存储空间，同时设置有加油口、放油口与通气塞，保证齿轮传动部件的润滑与散热，通气塞采用高位防水设计，避免车辆涉水时水分进入桥壳内部污染润滑油。两侧半轴采用全浮式设计，半轴仅传递扭矩，不承受车身载荷与路面冲击，即便半轴出现断裂故障，车轮仍可通过桥壳支撑，

　　避免越野工况下出现车轮脱落的安全风险，轮端的轮毂轴承采用双列圆锥滚子轴承配对安装，可同时承受径向载荷与双向轴向载荷，适配越野路面频繁的侧向冲击工况。在结构细节处理上，桥臂外侧设置有制动管路固定卡扣与转向拉杆安装支架，所有支架均与桥壳采用一体化焊接结构，焊接位置做了圆角过渡处理，避免应力集中导致的疲劳开裂，桥壳表面的安装平面均经过铣削加工，保证连接部件的贴合精度，减少装配后的应力变形。
