复古长臂定制 chopper 摩托车结构设计

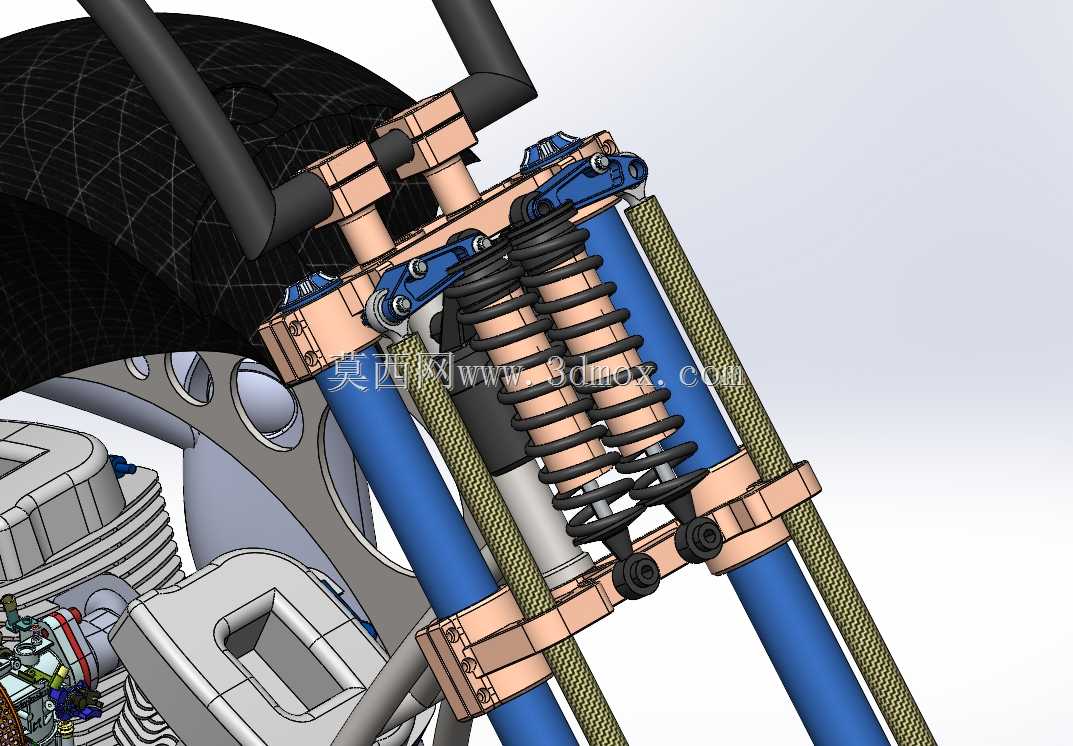

　　这款定制复古机车的结构设计，核心围绕美式chopper的经典长前叉布局展开，在三维建模阶段就需要先明确整车的安装边界与使用场景——这类定制机车多用于机车文化展示、复古骑行活动以及定制车改装参考，并非面向量产通勤的通用车型，因此结构设计上优先还原经典造型特征，同时兼顾基础行驶的结构合理性。从功能特性来看，整车采用前伸式长前叉结构，前叉集成弹簧阻尼组件，替代常规摩托车的正置/倒置前减震，长轴距的布局带来更低的坐姿重心，前叉的安装角度经过反复校核，既要保证转向时的舵角余量，避免前叉与车架、发动机组件发生运动干涉，也要兼顾低速行驶时的转向手感，不会因为前叉过长导致转向过于沉重。动力部分采用V型双缸发动机布局，发动机直接作为车架的受力连接点，

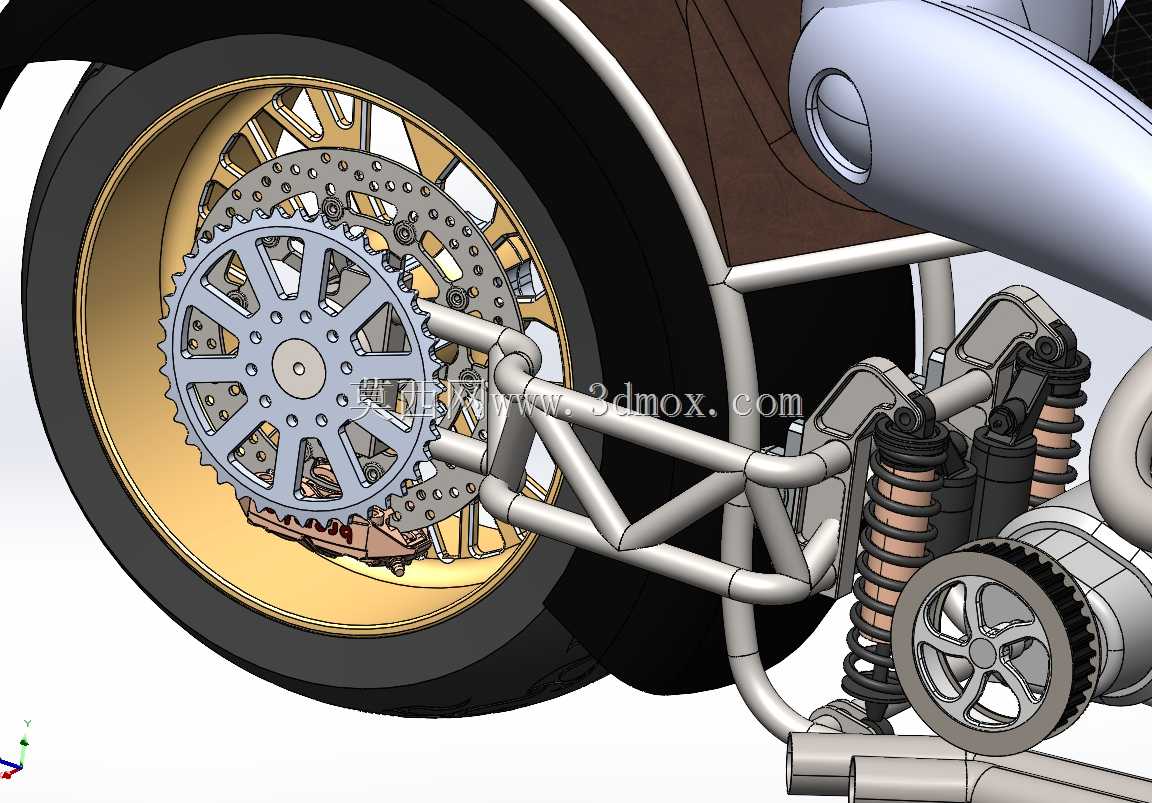

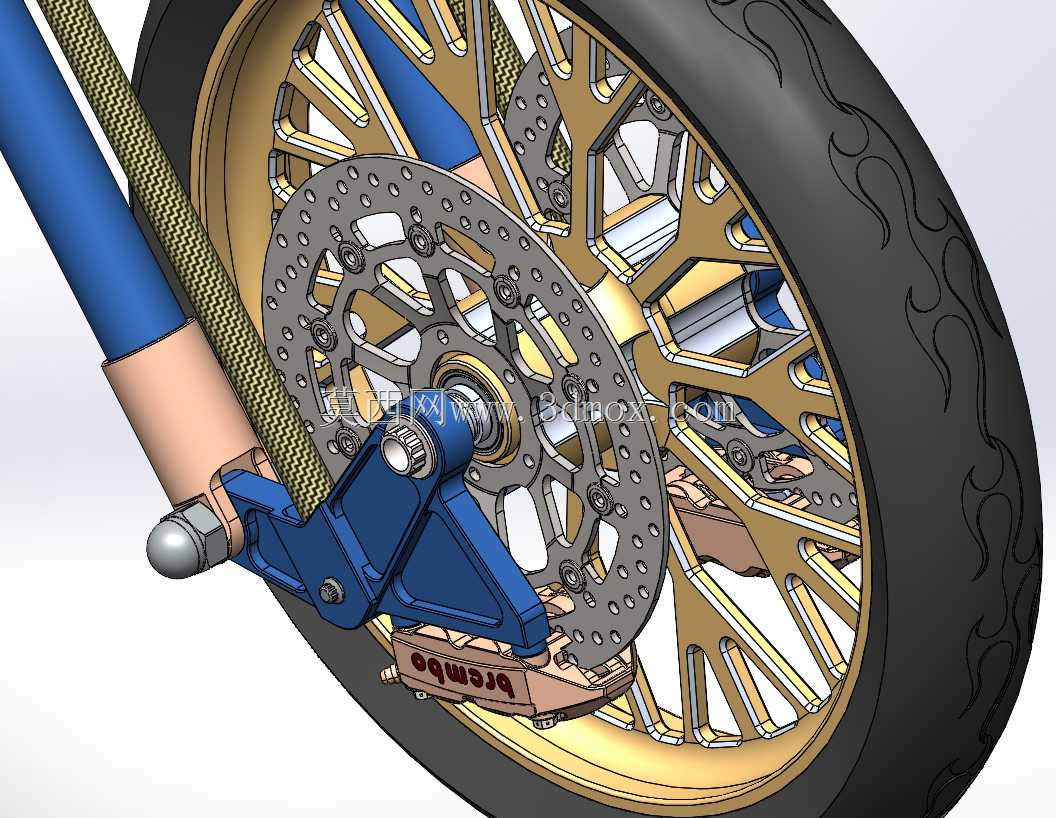

　　省去了部分冗余车架管材，既符合老式定制机车的硬派设计逻辑，也能降低整车整备质量，发动机周边的管路、散热鳍片、传动皮带轮都按照实际装配关系做了结构还原，建模时预留了紧固件的安装位置，若后续做改装迭代可以直接替换对应组件。行走部分前后轮均采用钢丝辐条轮毂，前轮匹配单盘刹车结构，刹车卡钳的安装座直接固定在前叉下端，安装孔位按照通用改装卡钳的尺寸做了适配，后轮采用单侧摆动的硬尾风格悬架，后减震器斜向布置在车架后段与后摇臂之间，既保留了硬尾chopper的平直尾部造型，也能提供基础的滤震能力，避免完全硬尾结构带来的行驶颠簸问题。车架部分采用圆管弯焊结构，管材的弯折弧度、连接节点都参考了老式手工定制机车的焊接工艺特征，车架上预留了座椅安装点、

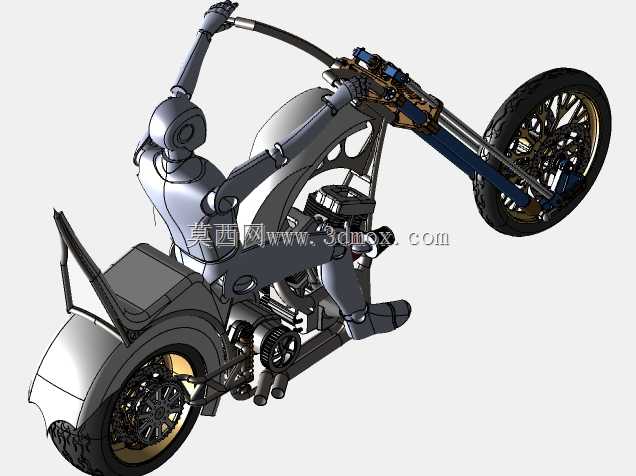

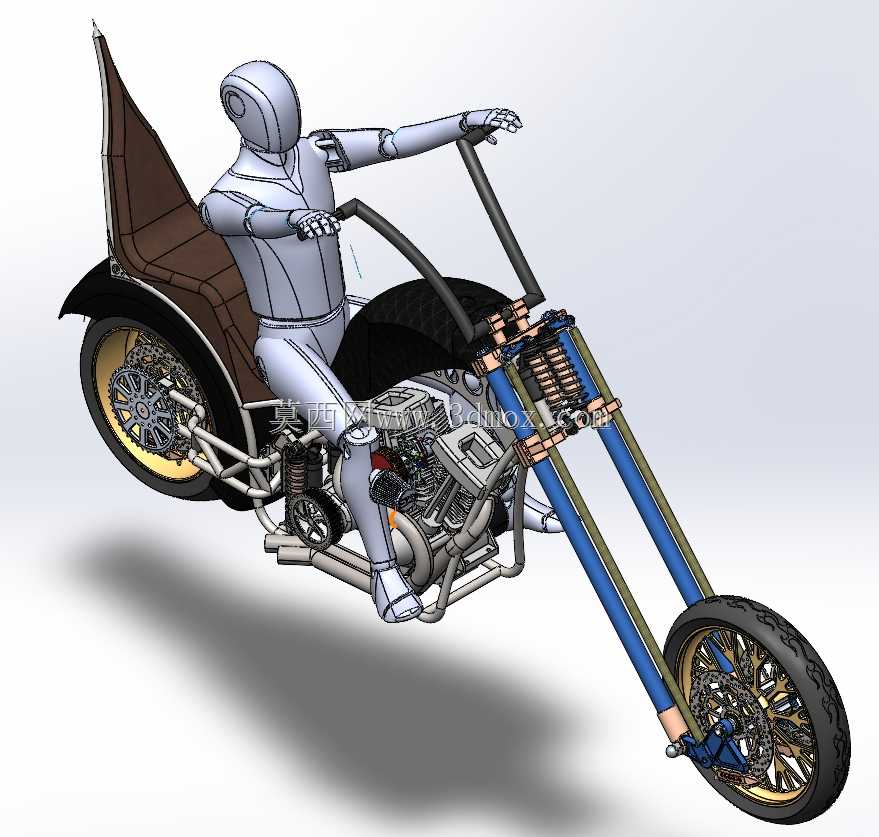

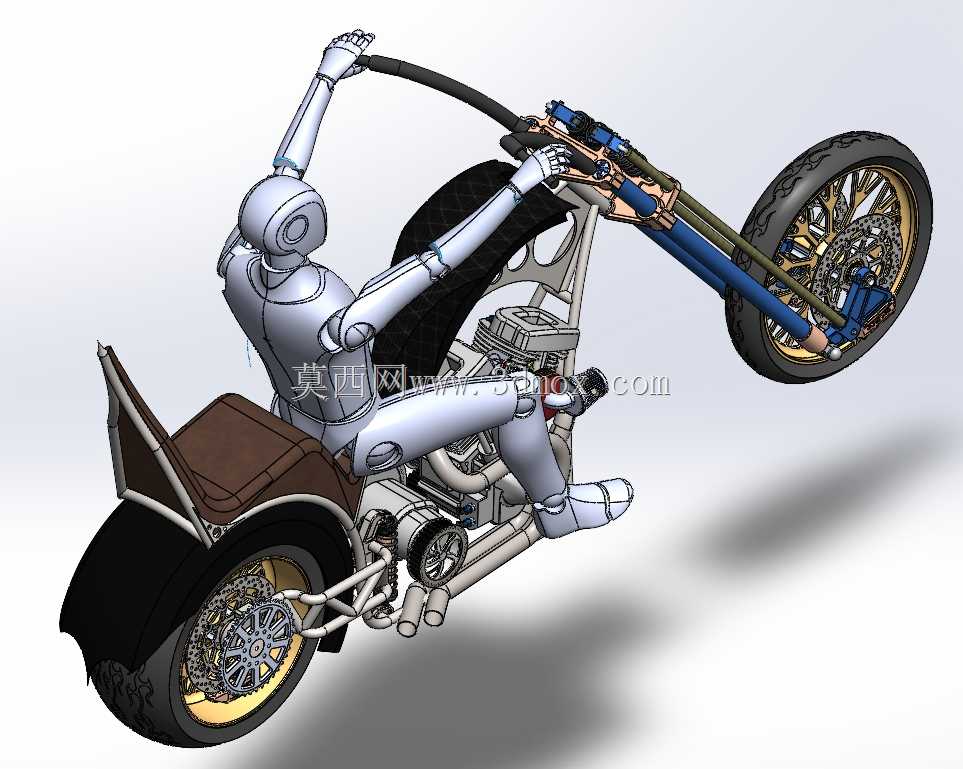

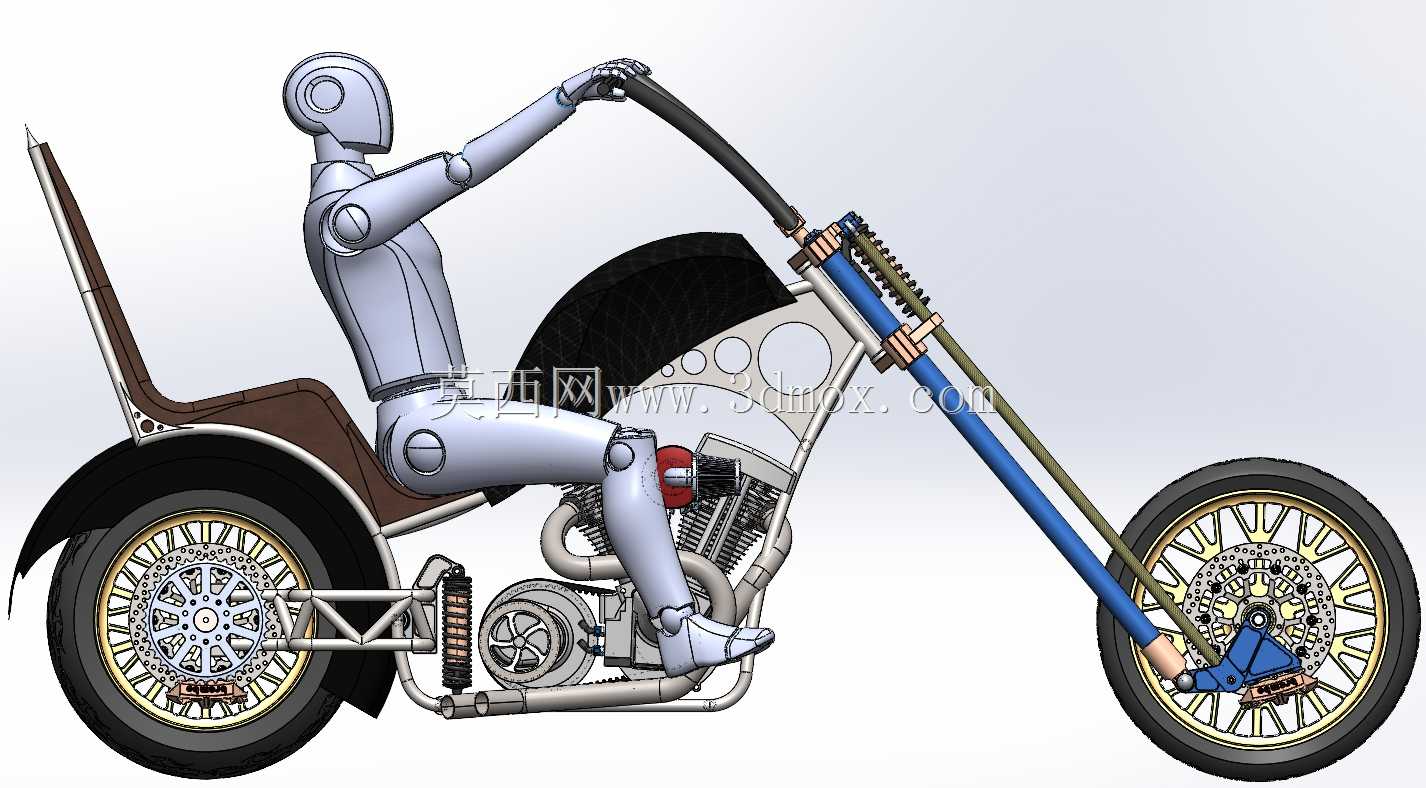

　　油箱固定位以及后挡泥板的安装支架，座椅采用薄款皮质坐垫搭配高靠背设计，靠背的倾斜角度贴合长途骑行时的腰部支撑需求，坐垫下方的空间预留了电瓶、简单线路的布置空间，不会出现结构干涉。建模过程中，骑乘姿态的假人模型用于校核人机工程边界，手把的安装高度、脚踏的位置、座椅的前后距离都按照成年男性的平均骑乘姿态做了调整，保证转向时手部不会与油箱发生磕碰，脚部操作换挡、后刹车时的行程余量充足。前叉的长度、前倾角的数值是这类车型设计的核心参数，过长的前叉会导致高速行驶时的方向稳定性下降，过小的前倾角则会失去chopper的经典视觉特征，建模时通过运动仿真反复验证了前轮上下跳动、左右转向时的全行程干涉情况，确认前叉弹簧压缩到极限位置时，

　　前轮不会碰到车架下沿以及发动机前端。后轮的单面摆动结构，在建模时特意强化了后摇臂单侧的连接刚度，摇臂的管材壁厚、连接轴的直径都按照实际承载需求做了比例还原，避免单侧受力导致的结构变形问题。整车的外露管路、拉线都沿着车架管材做了隐藏式布置的预留，既保证外观的简洁复古质感，也避免线路外露带来的老化、磨损问题。这类定制机车模型的结构设计，既可以作为复古机车改装的结构参考，也能用于机车文化周边的设计验证，所有部件的装配关系都符合机械设计的实际逻辑，没有为了造型牺牲基础的结构可行性。
