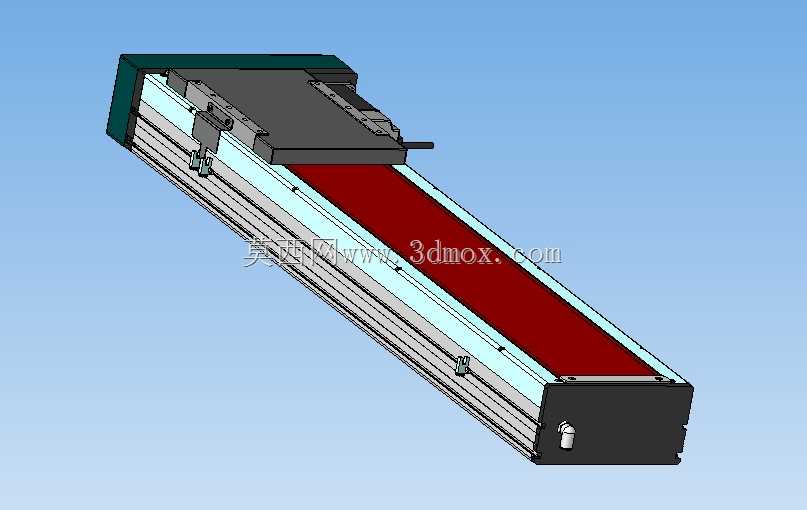

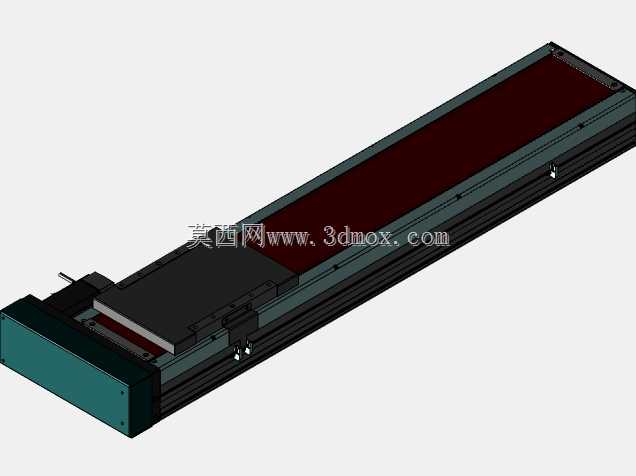

750mm行程右置电机线性运动模组

　　这款线性运动模组在自动化产线的点位移栽、工位切换场景中适配性极强，尤其是在3C电子零部件的组装工位、小型工件的检测输送环节，能稳定完成预设行程内的往复直线动作，相比传统的气缸传动方案，它的运动位置可控性更强，可适配多段位移的工艺需求，不会出现气缸行程固定难以调整的问题。从结构设计逻辑来看，这款模组采用右置电机的安装布局，电机输出端直接与模组内部的传动副衔接，省去了额外的传动转接结构，既压缩了模组整体的横向安装空间，也减少了动力传递过程中的间隙损耗，能保证长期运行下的传动精度稳定性。模组的主体承载结构采用铝型材基座，型材本身的截面经过优化，两侧集成了直线导轨的安装基准面，加工时一次装夹就能完成导轨安装位、传动组件安装槽的精加工，

　　从根源上降低了装配时的形位公差累积，滑台部分通过滑块与导轨配合，能承受垂直于运动方向的倾覆力矩，适配带一定偏心负载的工装安装需求。750mm的有效行程是这款模组的核心参数边界，设计时已经考虑了行程两端的机械限位余量，滑台运行到两端极限位置时，不会出现传动副脱开、滑块脱出导轨的问题，安装时需要预留的长度方向空间要比有效行程多出两端端盖及电机安装位的尺寸，宽度方向因为电机布置在端部右侧，不需要在模组侧面额外预留电机安装空间，对设备内部的布局友好度更高。模组的防尘结构采用内嵌式防尘钢带设计，钢带覆盖在型材的开口位置，滑台移动时钢带随动贴合，能阻挡车间环境里的粉尘、切削碎屑进入模组内部，避免导轨和传动副被异物磨损，

　　在有少量切削液飞溅的机加工上下料场景中，这种密封结构也能减少液体侵入内部的概率，延长维护周期。从传动形式的适配性来说，这款模组内部可根据负载需求搭配滚珠丝杠或者同步带传动，本次呈现的结构里，传动副的安装槽预留了足够的空间，不管是选用高精度丝杠满足定位精度要求高的组装场景，还是选用同步带满足高速往复移载的场景，都能在同一基座结构上完成适配，不需要重新开模制作主体结构，能降低系列化产品的设计成本。安装接口方面，模组的基座背面预留了标准的T型槽安装位，既可以通过T型螺栓直接固定在设备的铝型材机架上，也可以通过端部的安装法兰与其他结构件锁附，滑台表面的安装孔位按照通用工装的安装间距设计，常见的气动夹爪、真空吸盘支架、

　　小型检测相机支架都能直接锁附，不需要额外制作转接板。在实际选型应用中，这款750mm行程的模组适合作为单轴运动单元使用，也可以多台组合搭建十字滑台、龙门式两轴运动结构，单轴使用时水平安装的负载能力要优于垂直安装，垂直安装场景下需要额外搭配制动组件，避免断电后滑台下坠。设计过程中对模组的运动平顺性做了针对性优化，导轨的预压等级可以根据使用场景调整，轻负载高速场景选用低预压等级能降低运行阻力，重负载高精度场景选用中预压等级能提升结构刚性，减少高速启停时的滑台晃动。端盖部分的结构集成了缓冲件安装位，两端的物理缓冲能吸收滑台到极限位置时的冲击，避免硬碰撞损伤传动部件和电机，同时端盖上预留了润滑脂注油口，日常维护时不需要拆开模组防尘结构，直接从注油口就能给导轨和传动副补充润滑脂，降低现场维护的操作难度。
