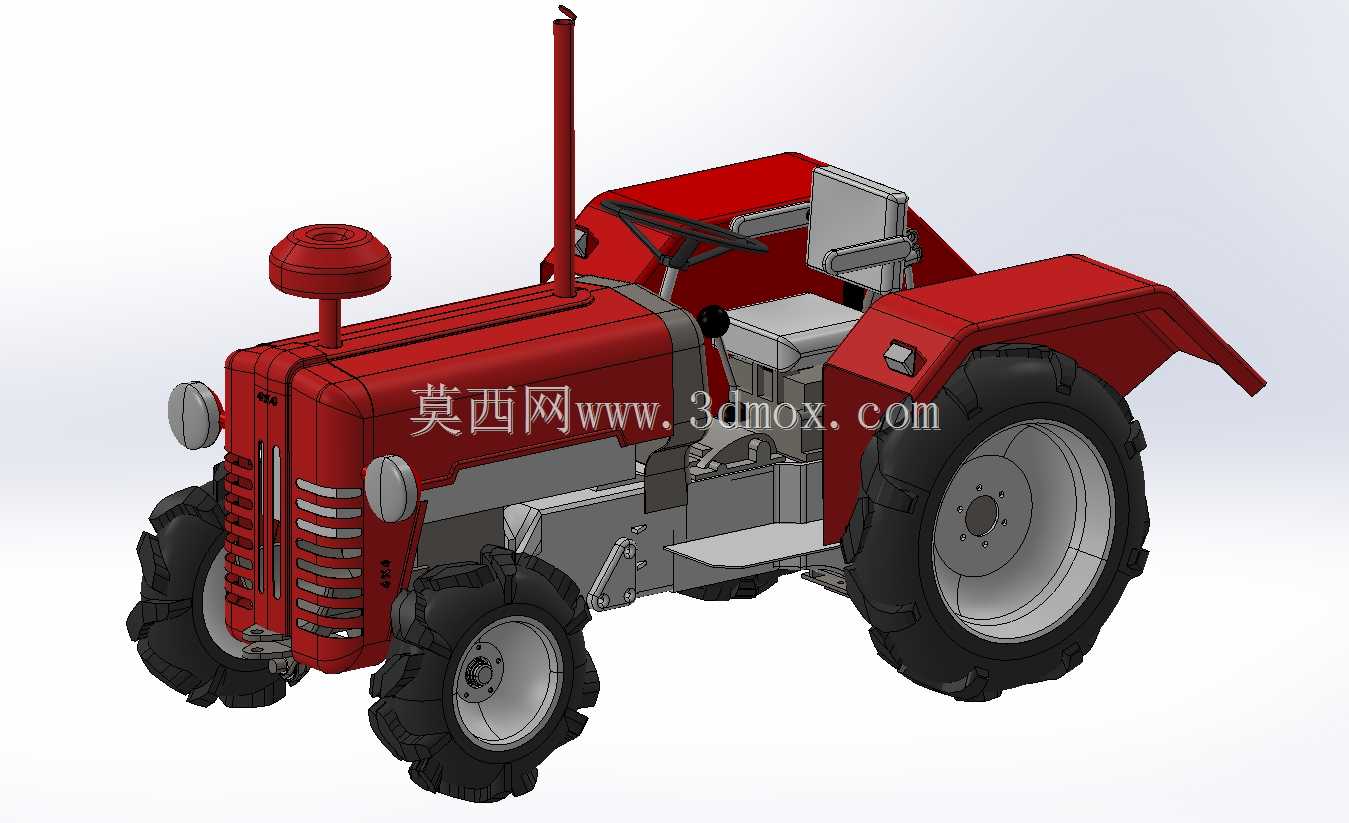

24-27马力小型农用轮式拖拉机结构

　　这款24-27马力段的小型轮式拖拉机，主要面向丘陵山地零散地块、平原小规模种植户的田间作业需求，可配套旋耕机、犁铧、播种机、小型拖车等多种农机具，完成耕地、耙地、播种、短途农资转运等多项农事作业，也可作为固定动力输出源，带动脱粒机、抽水泵等设备开展固定点位作业，适配南方梯田、北方小块自留地、果园行间作业等大型拖拉机无法进入的狭窄作业场景，转弯半径小，通过性强，对松软耕地的接地压强控制在合理区间，避免过度压实耕作层影响作物根系发育。

　　从结构设计逻辑来看，整机采用传统的前置发动机、后轮驱动布局，发动机舱设置在车头位置，上方布置空气滤清器与排气竖管，既保证进气清洁度，又能将排气引导至高处，避免作业时扬尘被吸入进气系统，同时减少高温排气对周边作业人员的影响。车头前部的格栅结构兼顾发动机散热通风与外观防护，两侧布置圆形前照灯满足田间夜间作业的照明需求，前桥采用小尺寸转向轮设计，转向节的摆角范围经过优化，最小转弯半径控制在3.5米以内，在狭窄田埂、果园行间转向时无需多次倒车调整，作业效率更高。

　　驾驶区域采用开放式无舱设计，适配南方高温高湿作业环境下的通风需求，座椅下方布置燃油箱，充分利用车架中部的闲置空间，同时降低整机重心，提升坡地作业的稳定性。后轮采用大尺寸深花纹农用轮胎，胎块高度与排布角度针对泥泞耕地、松软土路的抓地需求设计，在湿滑田块作业时可有效减少打滑损耗，后轮轮距可根据不同地区的垄作行距需求在一定范围内调整，避免作业时压伤作物。传动系统采用机械齿轮式变速箱，设置多个前进档位与倒退档位，可匹配不同作业场景下的行驶速度需求，旋耕作业时保持低速大扭矩输出，道路转运时切换高速档位提升通行效率，动力输出轴布置在车架后部，转速符合农用机具的通用配套标准，可直接对接市面主流的后置农机具，无需额外加装转接装置。

　　整机的外形尺寸经过严格控制，长度方向预留了前部配重安装位与后部机具悬挂的安装空间，前部配重可根据后置机具的重量按需加装，避免作业时车头翘起影响操控安全性，后部三点式悬挂结构符合农用拖拉机的通用接口标准，悬挂行程满足不同耕深的调节需求，可通过液压系统控制悬挂的升降高度，在机具过田埂、转场时快速提升机具，作业时降下机具并保持稳定的耕作深度。车架采用槽钢焊接结构，关键受力部位做了加强筋处理，可承受田间作业时的颠簸冲击与机具牵引的拉力，发动机与车架之间设置减震胶垫，减少发动机运转时的振动传递到驾驶区域，降低长时间作业的驾驶疲劳感。

　　在安装边界设计上，各部件的装配间隙预留了足够的维护操作空间，发动机的机油滤芯、柴油滤芯、空气滤芯的更换位置都预留了徒手操作的空间，日常保养无需拆解大量外围部件；轮胎与轮罩、车架之间的间隙足够，在轮胎加装防滑链、泥地作业沾附厚泥层时也不会发生刮蹭；转向拉杆、传动万向节等活动部件都设置了防护结构，避免田间杂草、秸秆缠绕影响部件正常运转，同时减少作业时的安全隐患。排气管道的外围做了隔热防护，避免作业人员误触造成烫伤，所有外露的螺栓都采用防锈处理，适应田间高湿度、多泥浆的作业环境，减少部件锈蚀导致的拆卸维护困难。
