拖拉机前端三点式挂接作业装置结构

　　这套挂接装置是适配大马力农用拖拉机前端作业接口的核心承载结构，主要解决拖拉机前端挂载不同农机具时的快速对接、载荷承载与姿态调整需求，在大田作业、园区管护、工程辅助作业场景中都有广泛应用——比如搭配推雪铲完成冬季道路除雪、搭载平地铲完成土地整平作业、挂载物料斗完成散料短途转运，或是配套各类前端属具完成牧草推集、秸秆归集、轻型土方整理等作业，弥补传统拖拉机仅能后悬挂作业的功能局限，拓展整机的作业覆盖范围。

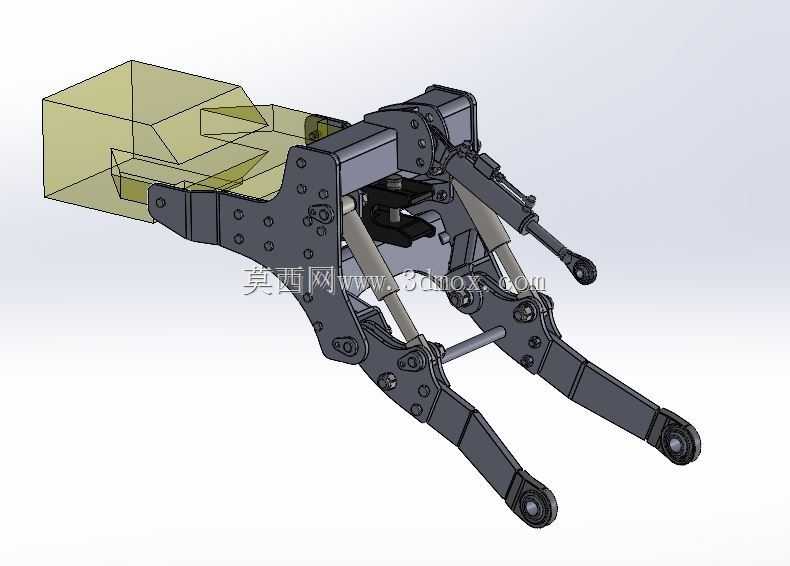

　　从结构设计逻辑来看，整套装置采用对称式双摇臂承载布局，主体承载板采用厚钢板拼焊后整体机加工成型，所有铰接点位都设计了镶套式耐磨衬套安装位，避免铰接孔在长期交变载荷下出现磨损失圆，延长结构使用寿命。两侧的液压油缸铰接点位经过载荷校核，油缸上下铰接点的力臂配比经过反复优化，既保证挂接架举升时拥有足够的起升力矩，能承载额定范围内的前端属具重量，又能控制油缸工作行程在常规农用液压系统的供油参数范围内，不需要额外调整拖拉机原车的液压输出压力与流量参数，降低改装适配的难度。挂接臂末端的铰接点位采用标准三点悬挂接口尺寸，和多数农用前端属具的挂接点位通用，用户更换不同属具时只需要插拔固定销、对接液压快换接头就能完成切换，不需要额外加工转接件。

　　在安装边界设计上，装置后侧的连接座完全匹配对应型号拖拉机的前车架安装孔位，安装时不需要对拖拉机前保险杠、前车架进行切割焊接，直接利用原车预留的前端挂载螺栓孔就能完成固定，安装面的定位凸台和车架贴合面完全吻合，保证装配后整套装置的形位公差符合设计要求，不会出现挂接臂偏斜、举升不同步的问题。整套装置的横向宽度控制在拖拉机前轮轮距范围内，不会超出整机宽度影响田间通行，尤其是在窄幅果园、大棚区域作业时，不会因为装置超宽刮蹭作物或是棚架；举升行程的上下限位经过匹配设计，下落到最低位置时挂接架底部距离地面留有足够的通过间隙，不会在田间起伏路面刮蹭土块，举升到最高位置时属具的最低点距离地面高度满足常规转运作业的通过要求，不会因为举升高度不足导致属具刮碰田埂或是路面凸起。

　　从功能特性来看，整套挂接装置的结构件全部采用有限元载荷校核，在额定挂载载荷下，主承载板、摇臂的应力分布都控制在材料许用应力范围内，长期承受冲击载荷时也不会出现结构开裂、变形的问题。液压管路的排布全部沿着结构件内侧走线，设计了专用的管卡固定位，避免作业过程中管路被枝条、土块刮碰损坏，所有铰接位置都预留了润滑脂注油嘴，日常维护时可以直接在外部加注润滑脂，不需要拆解结构就能完成铰接点位的润滑保养。挂接架前端的属具对接面设计了快换定位卡口，挂载属具时可以先通过卡口完成粗定位，再穿入固定销锁紧，单人就能完成属具的更换操作，不需要额外人员配合对位，大幅缩短作业切换的辅助时间。

　　在实际作业过程中，这套装置的双摇臂平行四边形结构可以保证举升过程中属具的角度基本保持稳定，比如挂载平地铲作业时，举升过程中铲刃的角度不会随高度变化出现大幅偏转，不需要操作人员频繁调整属具角度就能保持作业平整度；挂载物料斗转运时，举升过程中料斗始终保持水平，不会出现物料撒漏的问题。装置上还设计了液压锁止阀的安装位，可以在举升到指定高度后自动锁止油缸位置，避免液压系统内泄导致挂接架缓慢下落，提升作业过程中的安全性，尤其是在带载停机或是跨地块转移时，能避免属具下落引发的安全隐患。针对田间作业的扬尘、泥水工况，所有铰接点位都设计了防尘密封圈安装槽，装配时加装防尘圈可以阻挡泥水、沙尘进入铰接衬套内部，减少衬套的异常磨损，降低故障发生率，整套结构没有复杂的电控元件，全部采用纯机械加液压驱动的结构，可靠性高，在田间恶劣工况下也能稳定工作，不会因为电控元件受潮、进尘出现故障，适配农用机械的作业环境需求。
