重载链板板式给料输送设备结构

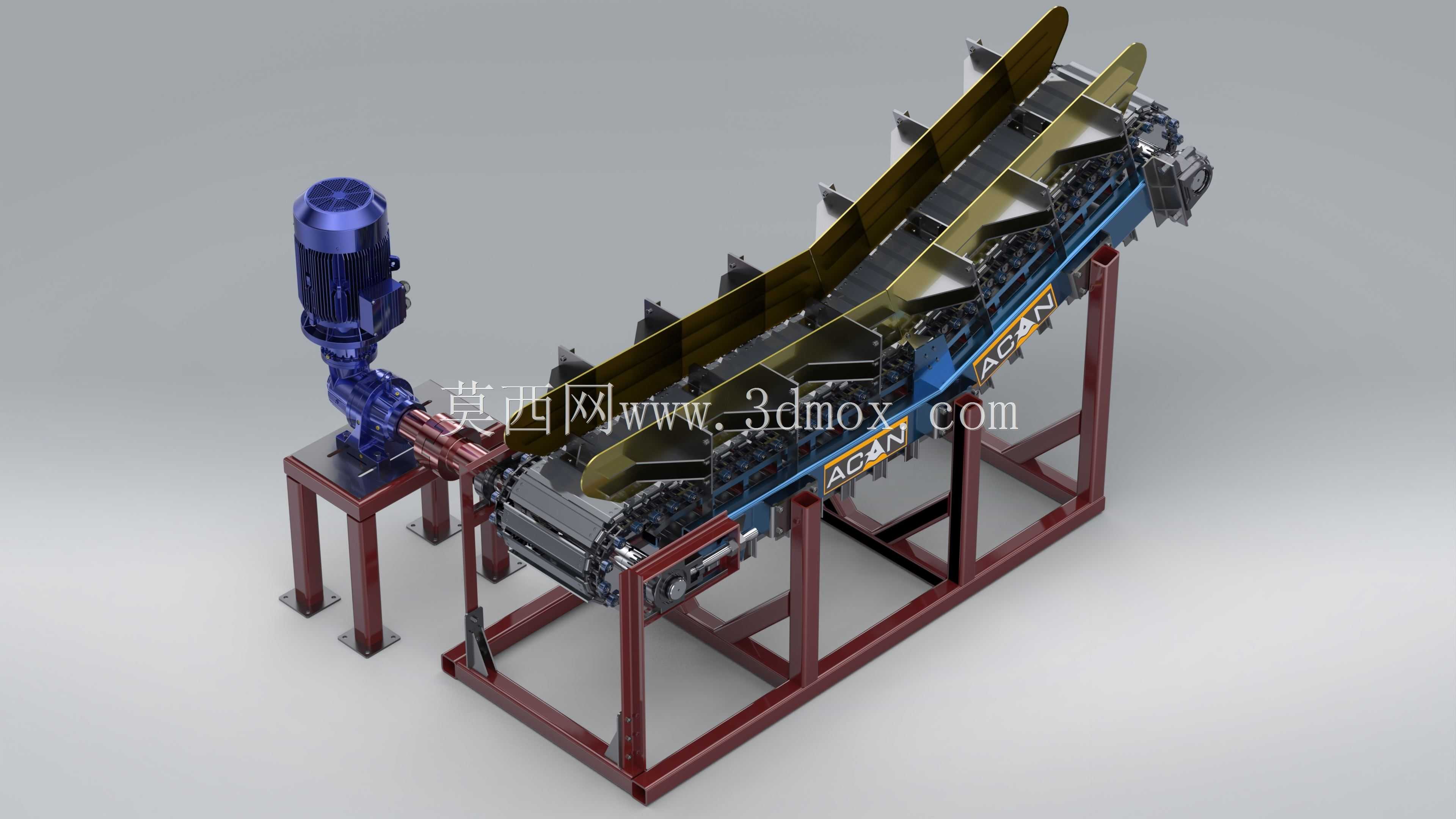

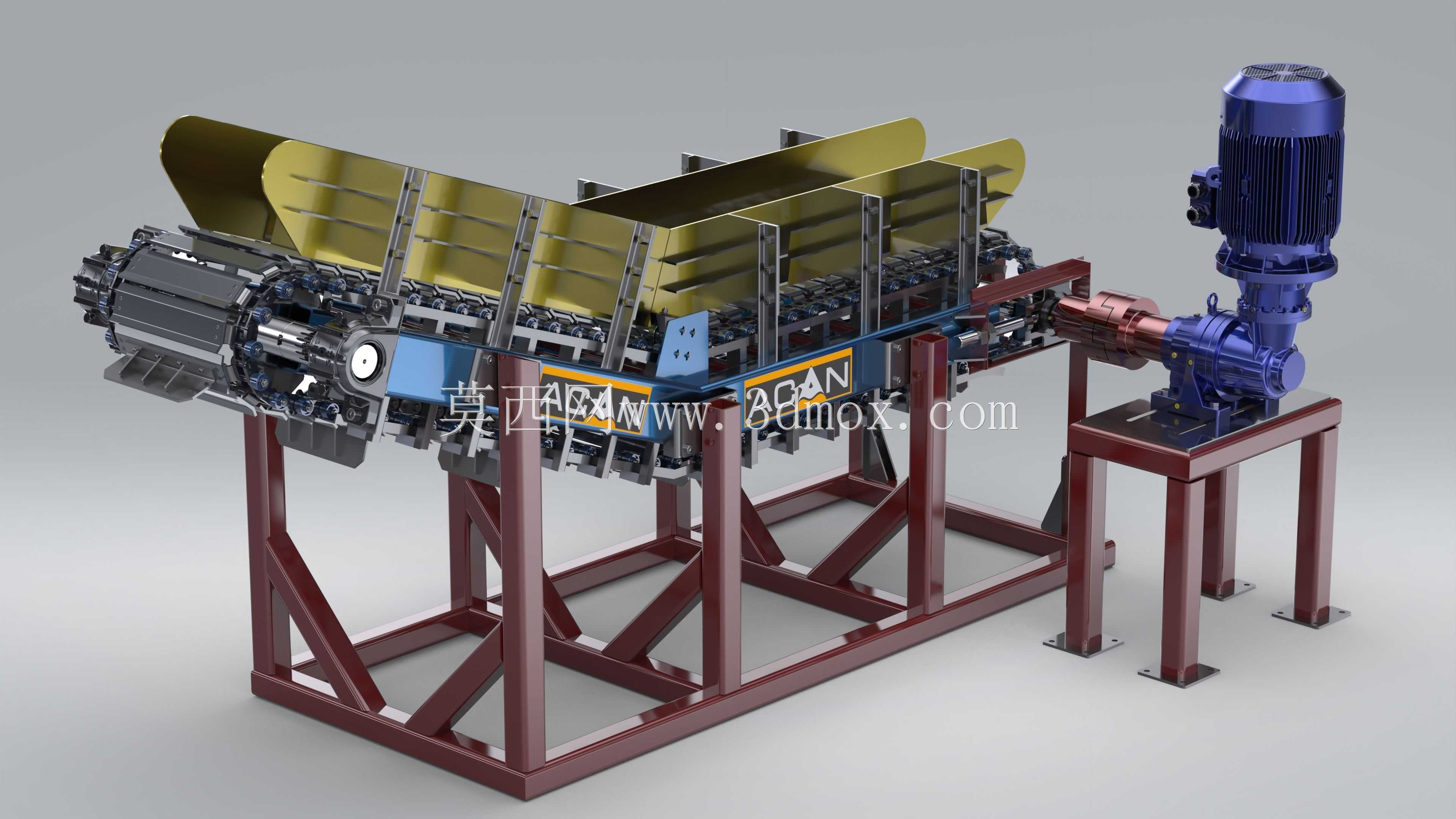

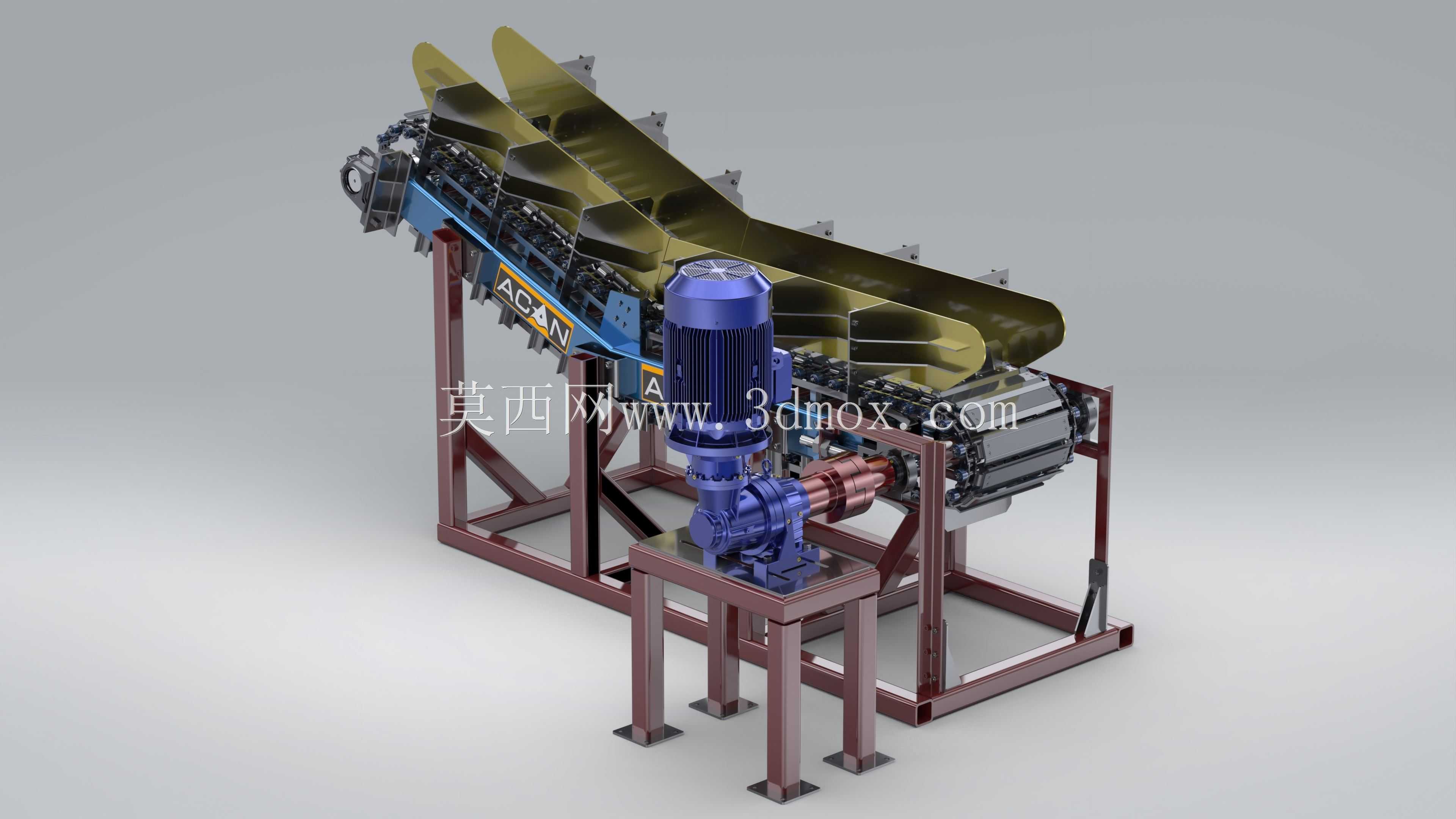

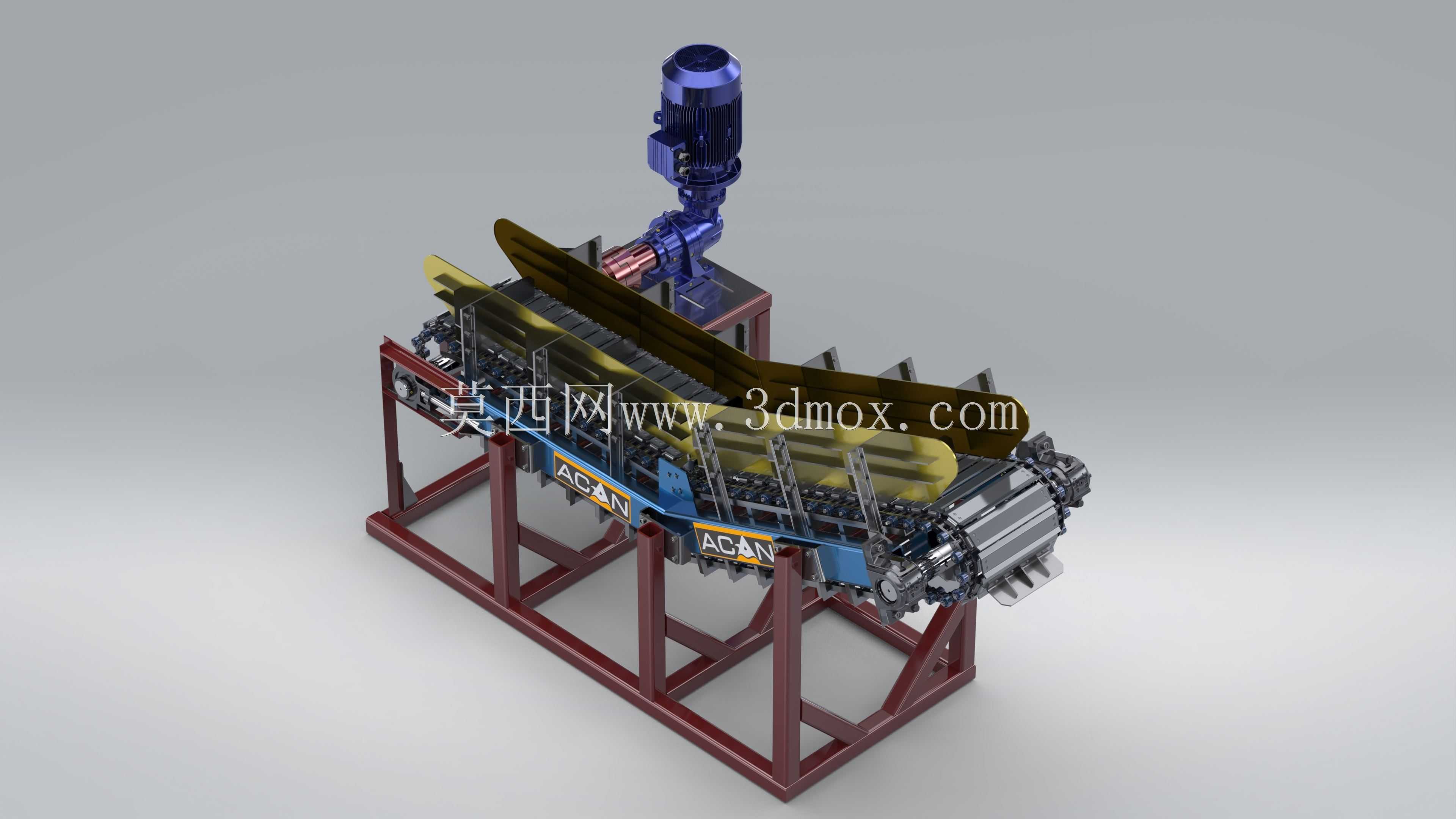

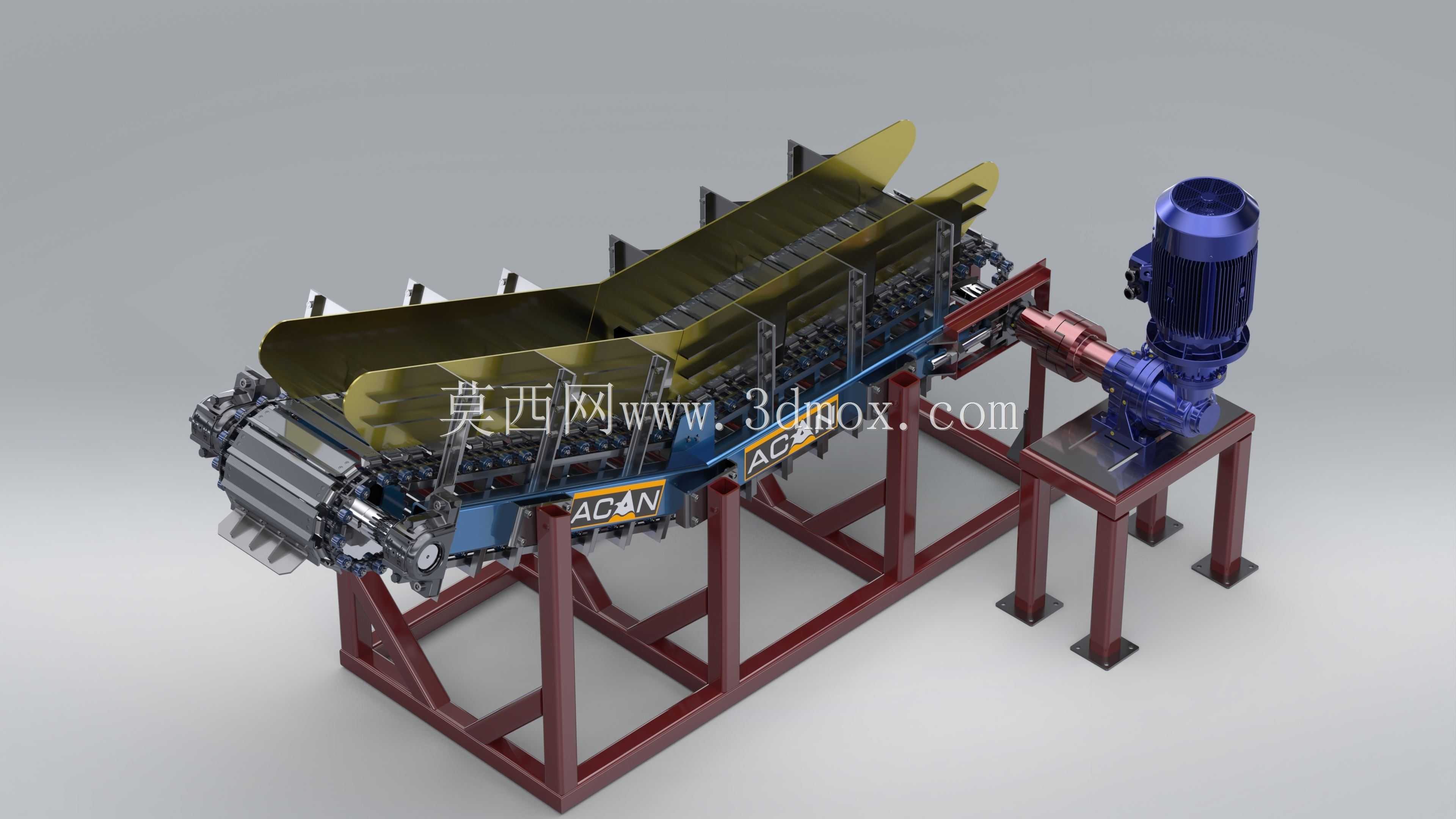

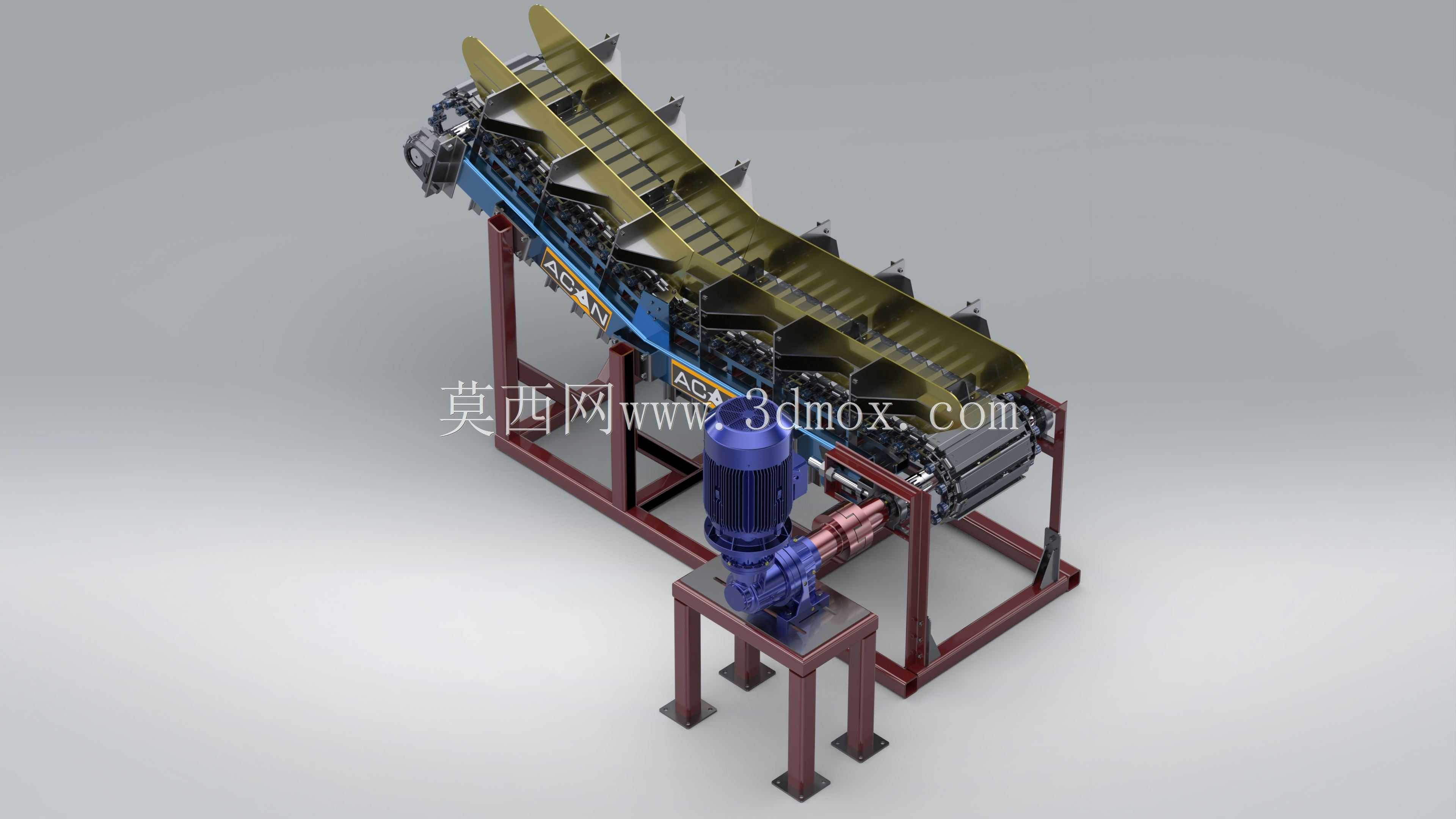

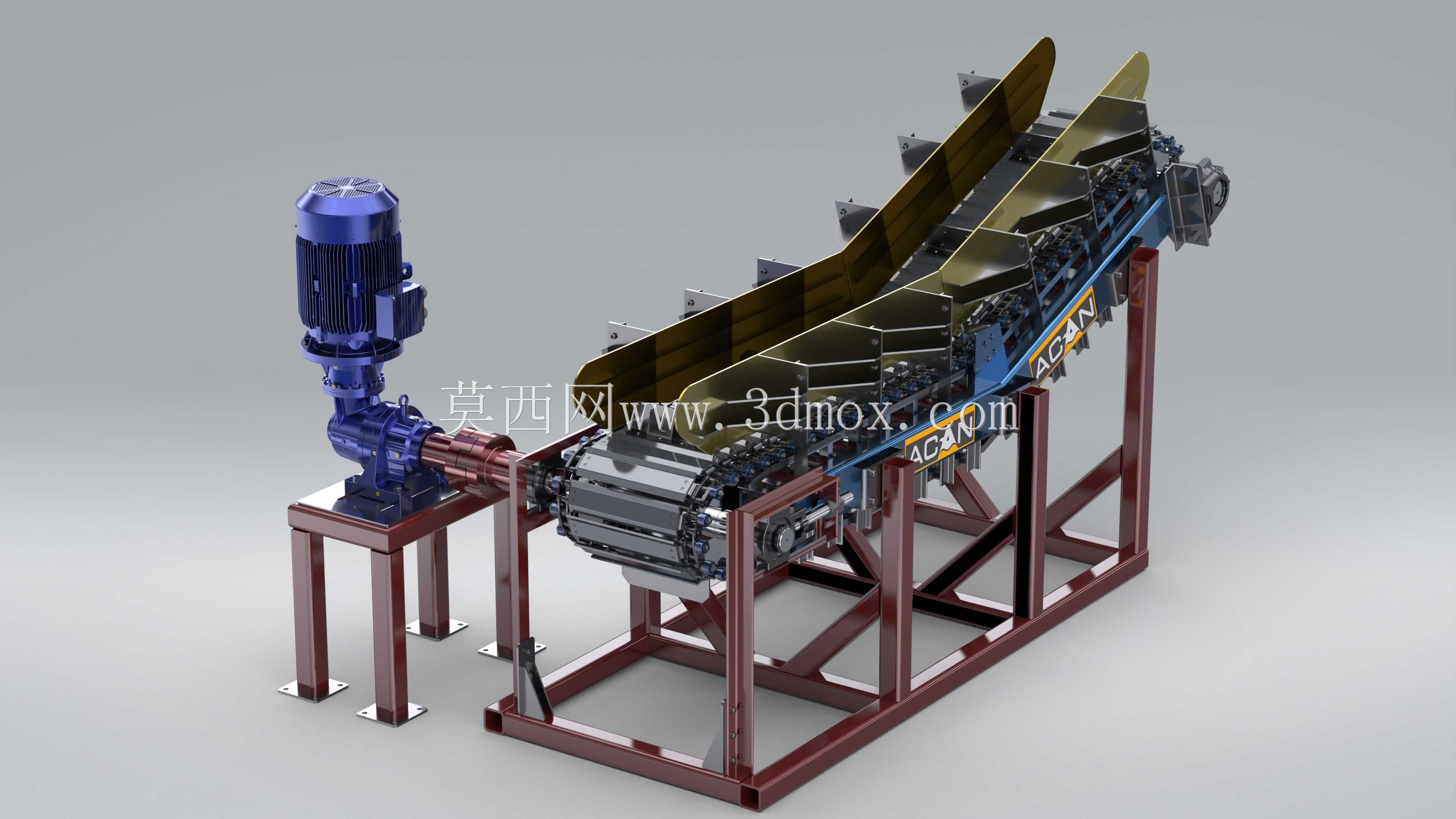

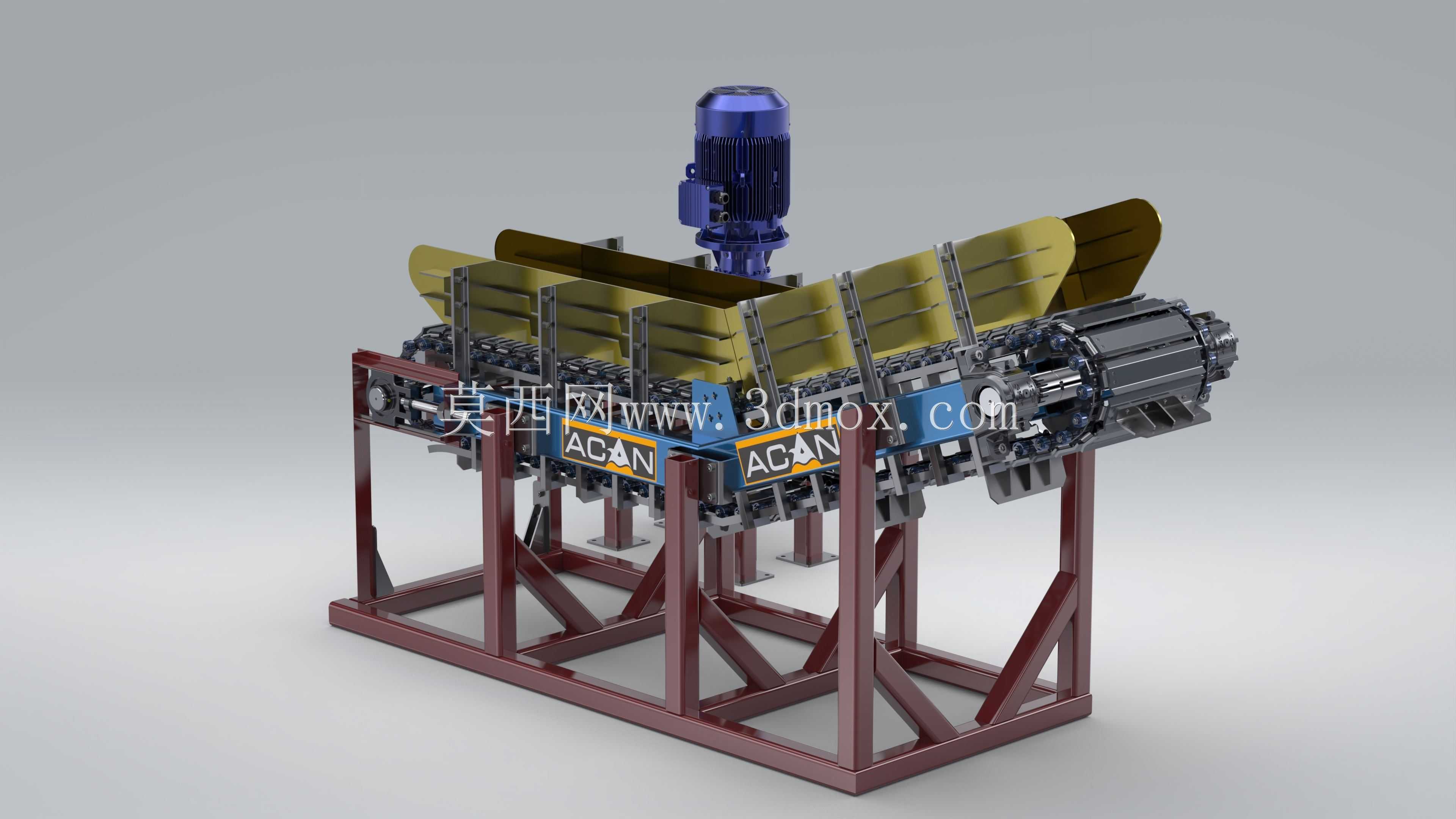

　　在矿山、冶金、建材、煤炭这类散料处理工况里，经常会遇到大块、高磨蚀性、甚至带一定温度的物料需要从料仓均匀给到下游破碎、筛分设备的场景，普通带式输送机根本扛不住物料的冲击和磨损，这时候板式给料机就是这类工况下的核心给料设备。这套三维结构完整还原了重载型板式给料机的整机布局，从驱动单元、链板承载结构、机架支撑到张紧装置都做了完整的结构表达，没有做过度简化，对于做散料输送线设计、设备改型的工程师来说，能直接参考其结构排布逻辑。

　　从实际用途来说，这类设备主要安装在原料仓卸料口下方，承担料仓到下游工序的定量给料任务，和振动给料机相比，它的承载能力更强，能承受料仓内数十吨物料的垂直静压力，不会出现物料压死设备的情况，同时输送速度可调，能根据下游设备的处理能力灵活调整给料量，避免下游设备出现堵料或者负荷过载的问题。在矿山粗碎工段，板式给料机甚至能直接承接矿车卸下的原矿，块度能达到1米以上，这是其他给料设备完全无法实现的。

　　看这套结构的功能特性，首先承载部分采用的是冲压成型的高强度钢板拼接成的链板，每块链板之间做了搭接密封结构，能避免细颗粒物料从板缝漏到回程段，减少设备运行过程中的撒料问题；链板下方配套了重载滚轮，滚轮沿着机架上的导轨滚动，把链板上承载的物料重量直接传递到机架，再通过机架传递到土建基础，避免牵引链条直接承受物料的垂直载荷，大幅延长链条的使用寿命。驱动端采用了电机加行星减速机的直联驱动结构，减速机输出轴直接和主动链轮轴连接，传动效率更高，同时驱动单元整体安装在机架端部的可调安装座上，能通过调整螺栓调整驱动单元的位置，保证链轮和链条的啮合精度，避免出现跳齿、偏磨的问题。

　　从设计思路来看，这套结构首先考虑的是重载工况下的结构强度，机架部分采用的是型钢焊接的框架结构，支腿部分做了横向和斜向的支撑连接，整体刚性足够，即使承受偏载或者大块物料冲击也不会出现明显的变形；张紧装置布置在设备的尾部，采用螺旋张紧结构，张紧行程能满足链条磨损后的伸长量补偿需求，同时尾部链轮采用了带座外球面轴承安装，能自动补偿一定的安装同轴度误差，避免链条运行过程中出现跑偏的问题。链板的运行速度设计在0.05-0.5m/s的区间，低速运行能减少物料和链板之间的磨损，同时降低设备运行的噪音，适合在厂区内长期连续运行。

　　关于安装边界和外形尺寸的参考，这类板式给料机的安装需要预留足够的检修空间，驱动端一侧至少要留出1.5米以上的检修通道，方便后期对电机、减速机进行维护保养，尾部张紧端也要留出1米左右的操作空间，方便调整张紧行程。设备的进料口需要和上方料仓的卸料口做密封连接，通常会在接口处安装耐磨橡胶挡板，避免物料从接口处溢出，出料端要和下游设备的进料口做好衔接，落差要控制在合理范围，避免物料下落时对下游设备造成过大冲击。设备的基础需要做预埋钢板或者预留地脚螺栓孔，安装时要保证机架的纵向水平度误差不超过1/1000，横向水平度误差不超过0.5/1000，避免链条运行时出现偏载。另外要注意，设备的回程段下方通常会预留接料槽的安装位置，收集少量从链板缝隙漏下的细料，避免物料堆积在回程段造成卡链。

　　从结构细节来看，这套模型里的链板连接销轴采用了带止退结构的设计，能避免设备长期运行过程中销轴窜出，造成链板脱落的故障；每个承载滚轮都采用了带密封的滚动轴承，能适应多粉尘的工况，减少轴承进灰失效的概率；驱动端的链轮采用了分体式结构，轮齿部分磨损后可以单独更换，不需要整体更换链轮轴，大幅降低后期的维护成本。在实际选型时，工程师可以根据需要输送的物料堆密度、最大给料粒度、要求的给料能力来调整链板宽度、设备长度和驱动功率，这套三维结构的参数化逻辑清晰，改型时只需要调整链板数量、机架段长就能快速衍生出不同规格的设备，能大幅缩短设计周期。
