带齿轮箱电机90度回转线性输送机构

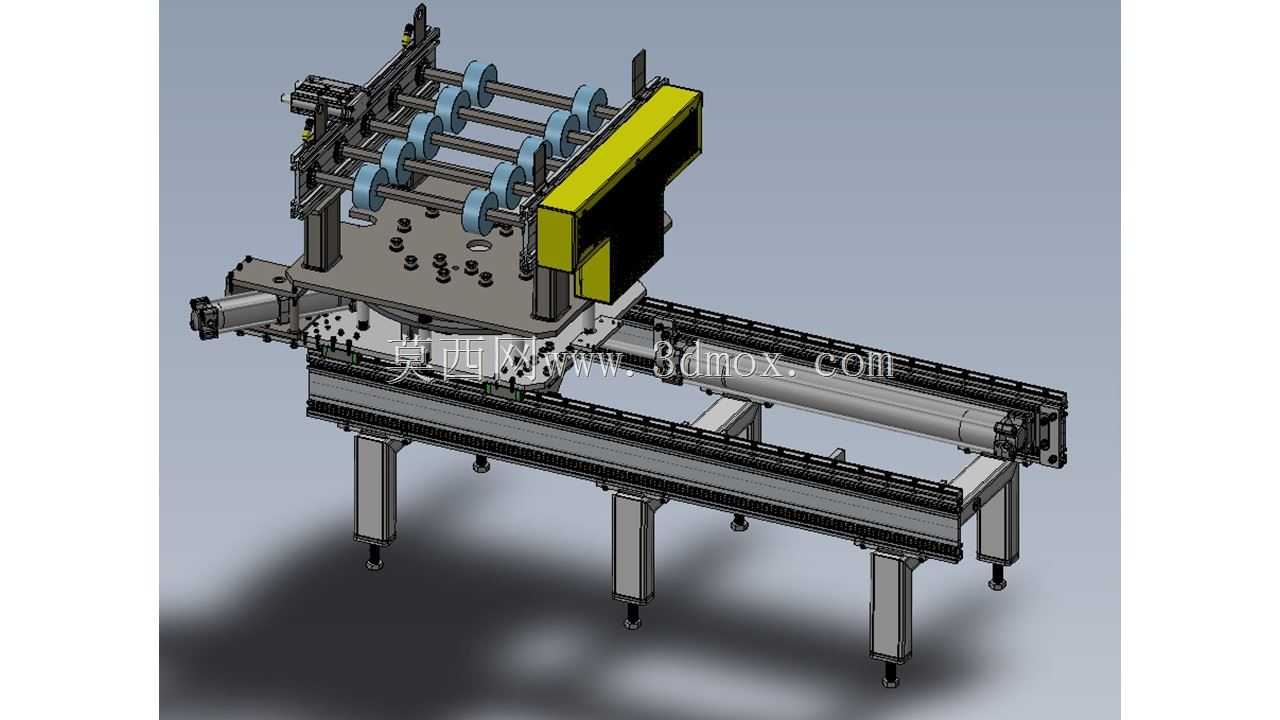

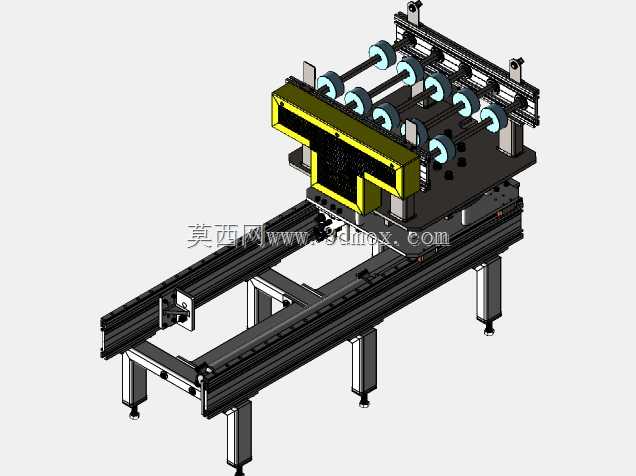

　　该线性输送机构主要面向自动化产线中工件的多工位转序输送场景，常见于3C电子零部件加工、小型五金件装配、汽车精密零部件检测等产线环节，可实现工件在直线输送路径上的90度工位转向，解决传统直线输送机无法直接对接垂直排布工位的布局痛点，无需额外增设转角接驳台，能有效压缩产线整体占地空间，减少工件在多设备间转序的辅助时间。设备整体采用型材机架作为承载基础，底部配置可调脚杯，可在安装时根据地面平整度调整机架水平度，调整范围覆盖±15mm的地面高差，适配多数车间普通环氧地面的安装条件，机架主体采用标准工业铝型材拼接，无需复杂焊接加工，后期维护时可快速拆解更换受损型材段，降低运维备件成本。设备的直线输送单元采用双列直线导轨作为导向承载结构，

　　滑台整体通过同步带与齿轮箱电机输出端连接，齿轮箱采用斜齿传动结构，相比普通直齿传动具备更低的运行噪音与更高的传动扭矩，可适配最大12kg的单批次工件承载需求，输送速度可通过电机驱动器在0.1m/s-0.6m/s区间无级调整，可根据产线节拍灵活匹配输送速度，避免工件在启停过程中因惯性出现移位。滑台上方搭载的90度回转单元采用回转轴承作为承载核心，回转动作由气缸驱动齿轮齿条结构实现，相比电机直驱回转结构，气缸驱动的定位精度可稳定控制在±0.2mm以内，且无需配置复杂的伺服定位程序，仅通过磁性开关即可实现回转到位的信号反馈，接入产线PLC控制系统时接线逻辑简单，调试周期更短，回转动作的到位缓冲采用内置液压缓冲器结构，

　　可吸收回转到位时的冲击载荷，避免工件因冲击出现表面刮伤或位置偏移。设备的滑动控制单元采用双气缸同步驱动结构，两个气缸分别布置在滑台两侧，通过节流阀调整两侧气缸的运行速度，保证滑台在直线往复运动过程中两侧受力均匀，不会出现卡滞或偏磨问题，气缸的行程可根据实际工位间距需求调整，标准配置下直线输送行程为800mm，可覆盖多数小型工件加工工位的间距需求，若需更长行程可直接更换对应长度的导轨与同步带，整体结构的拓展性较强。从设计思路层面，该机构在建模阶段优先采用标准件选型优先的原则，所有导轨、气缸、轴承、紧固件均采用市面通用标准型号，无需定制特殊加工件，可大幅缩短设备的加工装配周期，同时降低后期备件采购的难度与成本；整体结构采用模块化设计，

　　直线输送单元、回转驱动单元、机架承载单元均可独立拆解，在产线升级改造时可单独更换对应功能单元，无需整体替换设备。设备的安装边界方面，整体外形长度为1200mm，宽度为650mm，机架顶部工作面高度为850mm，适配多数人工操作工位与自动化设备的对接高度，安装时仅需在地面预留1300mm*750mm的安装空间即可，设备侧面预留有电气走线槽，所有动力线与信号线均可通过线槽规整布置，避免走线杂乱影响后期维护，设备的气源接口布置在机架侧面下部，接入0.5-0.7MPa的压缩空气即可满足所有气缸的动作需求，无需额外配置增压设备。在实际运行过程中，该机构可直接对接上料工位的来料，将工件直线输送至回转工位后，通过气缸驱动完成90度回转，再将工件输送至垂直方向的下一加工工位，全程无需人工干预，可实现24小时连续稳定运行，回转单元的工作台面可根据实际工件的装夹需求定制工装板，适配不同外形尺寸的工件装夹，无需改动主体输送结构。
