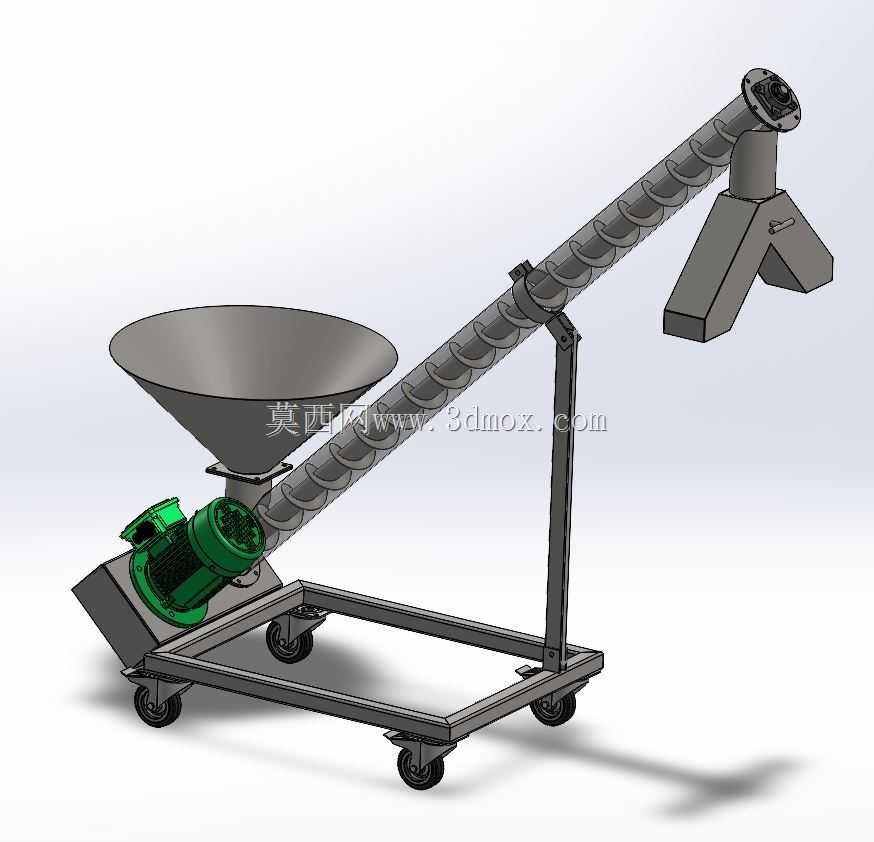

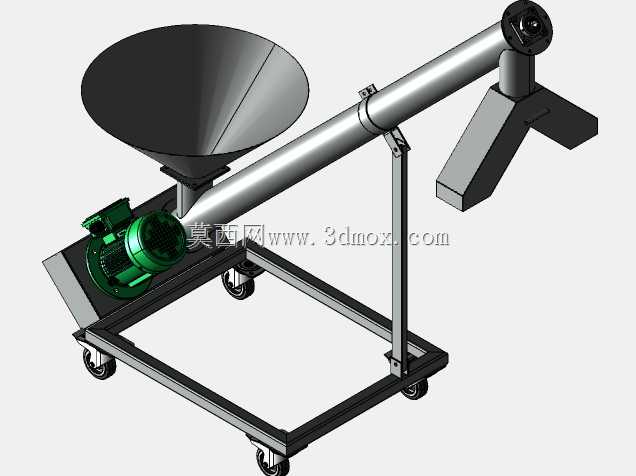

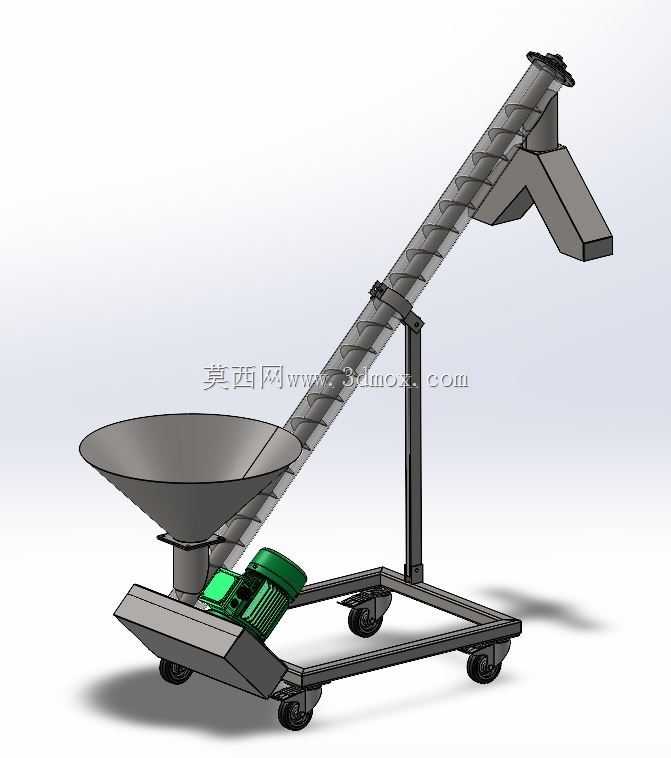

可移动倾斜式螺旋给料输送设备结构

　　在散料处理的各类生产场景里，这类带移动脚轮的倾斜螺旋给料设备，往往承担着衔接不同工序物料流转的核心作用，不管是粮食加工车间里原粮从暂存斗向清理设备的定量给料，还是塑料改性工序中颗粒原料向挤出机料筒的匀速喂料，亦或是建材生产环节粉状辅料的定点补料，都能看到这类结构的实际应用。区别于固定安装的长距离螺旋输送线，这款设备的设计初衷就是适配小流量、多工位切换的灵活给料需求，不需要提前做复杂的地基预埋，也不用架设固定的输送栈桥，依靠底部的四个万向脚轮就能在车间平整地面上快速推移，切换作业点位后只需要锁定脚轮的刹车结构，就能快速进入工作状态，对于多品种小批量的生产车间、需要频繁调整工艺布局的试验线来说，

　　这种移动属性能够大幅减少物料转运的辅助工时，降低人工搬料的劳动强度。从功能结构上拆解，设备下部的敞口料斗采用大锥角设计，能够避免流动性一般的粉状、小颗粒物料出现架桥堵料的问题，料斗下口直接对接螺旋管的进料段，螺旋叶片采用等螺距的连续满面式结构，能够在电机驱动下稳定推送物料，沿着倾斜的管体向上输送，顶端的分叉出料口可以根据接料设备的位置调整出料导向，避免物料抛洒浪费。驱动单元布置在设备下部靠近进料端的位置，一方面能够降低整台设备的重心，提升移动和作业时的稳定性，另一方面也能缩短传动链的长度，减少动力传递过程中的损耗，配套的减速结构能够把电机输出的高转速降到螺旋轴合适的工作转速区间，避免转速过高导致物料被叶片搅动飞扬，

　　或是转速过低导致给料量达不到工艺要求。倾斜布置的螺旋管通过中间的可调式支架做支撑，支架上预留了多组调节孔位，可以根据接料设备的进料口高度，在一定范围内调整螺旋管的倾斜角度，适配不同高度差的工位衔接需求，调整时只需要松开支架的锁紧紧固件，把螺旋管抬升到对应角度后重新锁紧紧固件即可，不需要额外更换支撑结构，现场调整的操作门槛很低。从安装边界的角度看，这款设备的整体占地尺寸控制得比较紧凑，底部框架的长宽尺寸适配常规车间的通道宽度，推移时不会和周边的生产设备、管线发生干涉，螺旋管的倾斜角度调整范围覆盖了常规小高度差上料的常用区间，最高出料点的高度能够适配大部分中小型生产设备的进料口高度，不需要额外加高接料设备的基础。

　　设计过程中需要重点考量螺旋叶片和管体内壁的间隙控制，间隙过大会导致物料在管底残留，长期积累后出现结块堵料的问题，间隙过小则容易因为加工装配误差出现叶片刮蹭管壁的情况，运行时产生异常噪音和额外的动力损耗；同时底部脚轮的承重选型需要匹配整台设备满料作业时的总重量，避免推移过程中出现脚轮变形、刹车失效的安全隐患；料斗的边缘做了外翻卷边处理，既能够提升料斗的结构刚度，避免装料时料斗受物料冲击出现变形，也能减少人工倒料时被锐边划伤的风险。在实际选型应用时，还需要根据输送物料的磨琢性调整螺旋叶片的材质和厚度，如果是输送石英砂、水泥这类磨琢性较强的物料，需要对叶片表面做耐磨处理，提升设备的使用寿命，如果是输送食品级原料，则需要接触物料的部分采用符合食品接触要求的材质，同时做好管体的密封结构，避免输送过程中混入杂质。这类设备的螺旋轴两端都设置了密封轴承座，能够避免粉料进入轴承导致轴承卡滞失效，轴承座采用快拆式的固定结构，后期维护清理时不需要完全拆解整台设备，就能快速拆下螺旋轴做残留物料的清理，对于需要频繁更换输送物料品种的生产场景来说，这种快拆设计能够大幅减少换产时的清理时间，避免不同品种物料出现交叉污染。
