工业长管型燃烧器结构三维设计作品

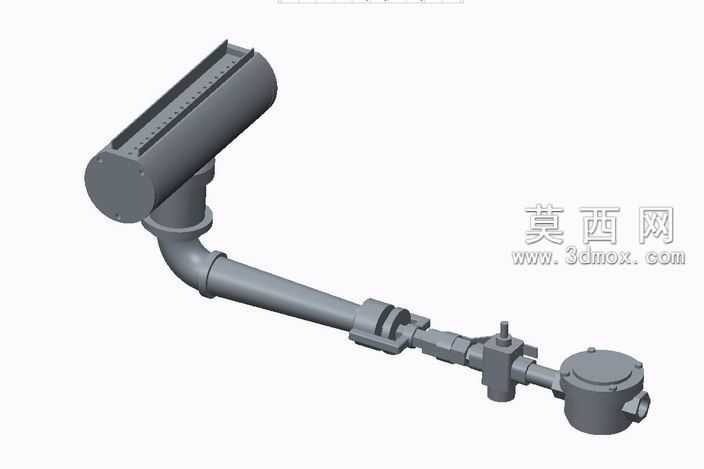

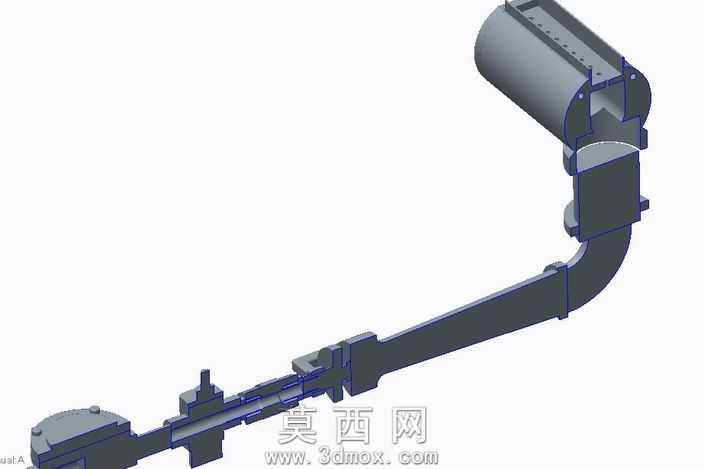

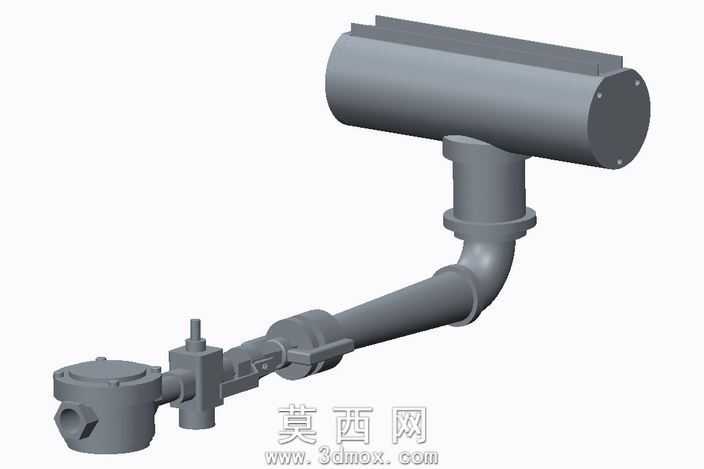

本作品为工业燃烧器的三维结构设计模型，建模过程中采用参数化建模思路，先对整体结构进行模块化拆分，将燃烧器划分为前端燃烧喷管段、弯管连接段、管路调节段、阀组控制段以及末端接线腔体五个核心模块，逐模块完成特征构建后再进行整体装配约束，保证各部件的同轴度、连接密封性符合工业设备的设计逻辑。建模时对喷管段的出火孔阵列特征做了精细化处理，按照实际燃烧工况的布孔规则，沿喷管轴向等距排布多排出火孔，还原真实燃烧器的火焰分布结构；弯管段采用扫掠特征生成，精准还原管路的弯折角度与过渡圆角，避免管路结构出现应力集中的设计缺陷。管路调节段构建了可动的调节接头结构，通过配合约束还原接头的转动调节余量，体现燃烧器安装时的角度调整功能；阀组控制段完整还原了调节旋钮、阀体腔体、连接法兰的细节结构，对阀体上的紧固螺栓、密封端面都做了等比例建模，保证结构的完整性；末端接线腔体还原了防爆接线盒的结构特征，包括盒体、端盖、接线接口的细节，符合工业燃烧设备的电气防护设计要求。材质渲染阶段，整体部件采用哑光铸钢材质，还原工业燃烧设备常用的金属材质质感，对密封面、调节旋钮位置做了细微的材质区分，通过光影渲染突出各部件的结构轮廓与装配关系，清晰展现燃烧器从燃气接入、流量调节到喷出燃烧的完整结构路径。设计过程中充分考虑工业燃烧器的实际使用需求，各连接部位的尺寸匹配、管路通径的一致性都经过结构校验，既还原了实物的外观特征，也完整呈现了内部的装配逻辑与功能结构，可用于工业供热设备、工业炉配套部件的结构参考、教学演示以及方案展示使用。
