石油管道作业用研磨器主体结构设计

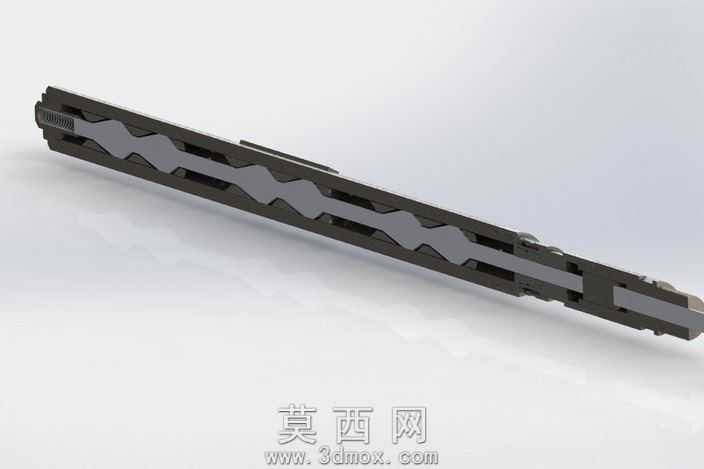

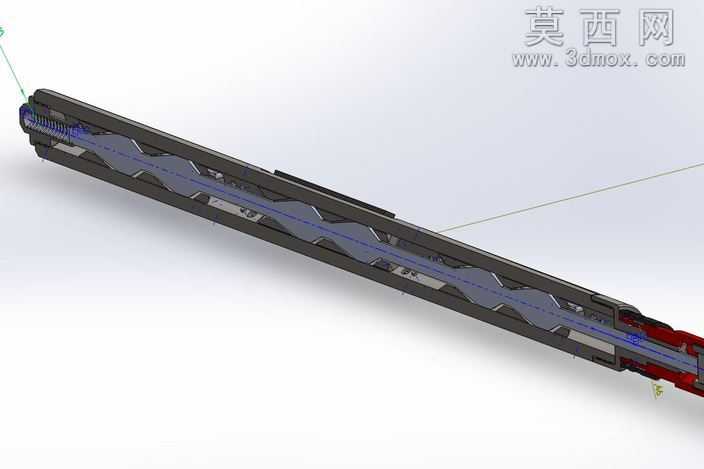

本模型为石油管道作业场景下使用的研磨器主体构件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循工业零部件的尺寸公差规范，对构件的每一处细节都进行了精准还原。从外观结构来看，该研磨器体为长条形对称式设计，整体采用金属材质作为主体基材，建模时通过材质编辑器赋予了主体结构哑光深灰金属质感，对构件表面的细微加工纹理进行了凹凸贴图处理，还原了金属机加工件的真实表面质感，同时对构件上的波浪形内嵌结构做了分色处理，采用稍浅的金属灰材质区分不同装配层级，提升了模型的结构辨识度。结构设计上，该构件主体为中空框架式长梁结构，两侧设置有对称的装配卡槽，用于安装研磨作业的功能模组，中部连续的波浪形凹凸结构为扭力传递的核心受力段，建模时对该段的壁厚、过渡圆角都做了参数化约束，既保证了结构受力时的强度要求，也预留了与快速耦合机构对接的装配接口，构件两端设置有连接卡位，可与扭矩输出端、作业端实现快速卡扣对接，满足石油管道提扭作业时的快速拆装需求。设计思路围绕石油管道狭窄作业空间的适配性展开，整体长条形结构可深入管道内部完成研磨作业，框架式的主体设计在保证结构刚性的前提下尽可能降低了构件自重，连续的波浪形加强结构可均匀传递扭矩，避免作业过程中出现应力集中导致的构件断裂，表面的防滑卡位设计可保证耦合连接时不会出现打滑松脱的问题。渲染阶段采用了工业产品展示常用的柔光侧打光方案，突出构件的金属质感与结构层次，对边角处的倒角做了高光处理，还原机加工零件的精致细节，同时通过阴影设置强化了构件的立体感，完整呈现了该研磨器体的结构特征与设计细节，可用于产品结构验证、装配模拟以及作业演示等场景。
