跨河管道架设用钢桁架桥结构设计

　　在油气输送、市政供水、工业管线布设场景中，跨河区域的管线支撑一直是管线布设的核心难点，常规埋地穿河方案不仅施工周期长，后期运维检测难度大，遭遇汛期冲刷、河床移位时极易出现管线变形、破损泄漏问题，采用架空钢桁架桥承载管线的方案，能在不阻断河道通航、不破坏河床原生结构的前提下，完成管线的跨域布设，这类结构在丘陵河谷区域的长输管线项目中应用占比逐年提升。

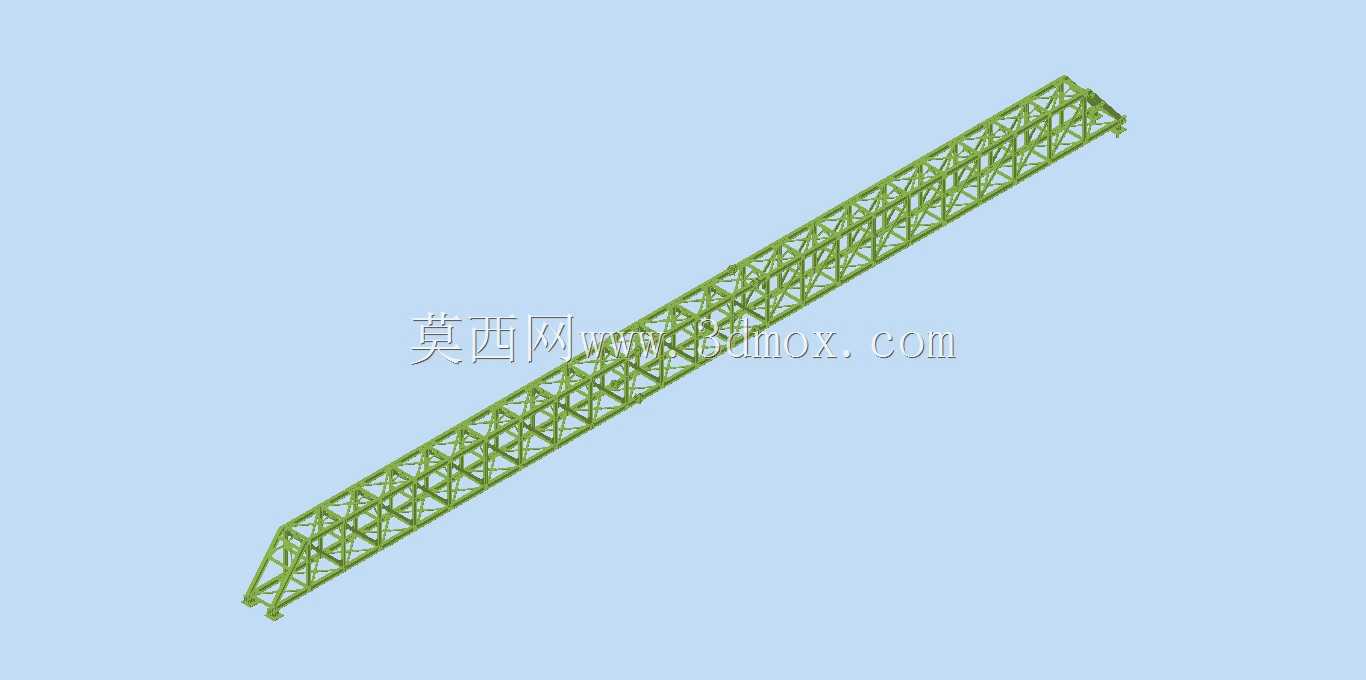

　　这套跨河钢桁架桥采用三角形腹杆拼接的空间桁架构型，主承重弦杆沿桥身纵向通长布置，上下弦杆之间通过等间距排布的斜腹杆、竖腹杆形成稳定的受力单元，相比实腹式钢梁结构，同等跨度下桁架结构的自重可降低40%以上，同时镂空的桁架结构能大幅降低河道横风对桥体的水平作用力，汛期高水位时的水流冲击影响也能通过桁架间隙有效卸力，避免结构受水流推力出现侧向位移。桥身的上弦平面预留了连续的管线安装支座点位，可根据输送介质的管径、单跨重量调整支座间距，适配从DN100到DN800的各类工业管道布设需求，支座位置预设了螺栓连接孔位，现场安装时无需额外在桁架杆件上动火焊接，既能保证桁架母材的结构强度不受焊接热影响区损伤，也能大幅缩短现场安装的作业周期。

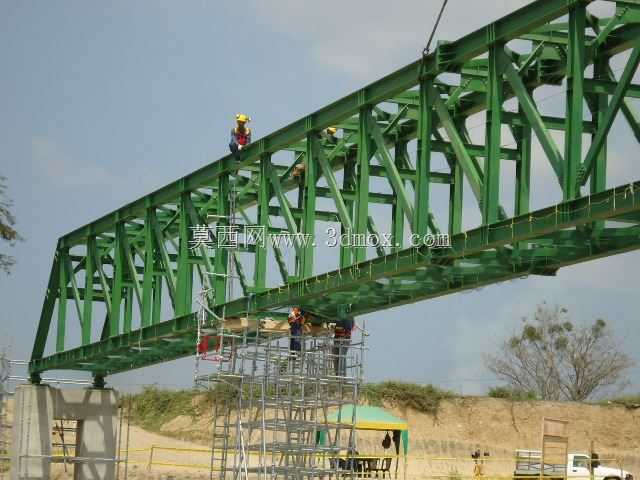

　　从设计逻辑上看，这套结构优先考虑了现场吊装的作业边界，单段桁架的分段长度匹配常规汽车吊的吊装作业半径，每段桁架两端预设了对接定位销孔，现场拼接时可先通过定位销完成临时固定，再完成节点板的高强螺栓锁紧，不需要在高空进行长时间的对位调整，降低高空作业的安全风险。桥身两端的支座采用简支支撑设计，一端设置固定铰支座，另一端设置可沿桥纵向微量位移的滑动支座，可抵消温度变化带来的钢结构热胀冷缩变形量，避免结构内部产生额外的温度应力，同时支座底部的混凝土承台预设了抗剪键槽，可抵御汛期水流裹挟杂物撞击带来的水平冲击力，防止桥体出现整体滑移。

　　结构的杆件选型全部采用等边角钢拼接，所有杆件的连接节点均采用节点板加高强螺栓的连接形式，相比焊接连接，螺栓连接的节点抗疲劳性能更优，在管线长期运行产生的微振动、河道风致振动作用下，节点位置不容易出现疲劳裂纹，后期运维时如果出现个别杆件锈蚀、损伤，可直接拆卸更换受损杆件，不需要对整体结构进行动火作业，大幅降低运维阶段的成本。桥身两侧预留了检修步道的安装点位，步道采用格栅板铺设，运维人员可直接沿步道完成全桥管线的巡检、维护作业，不需要额外搭设临时检修通道。

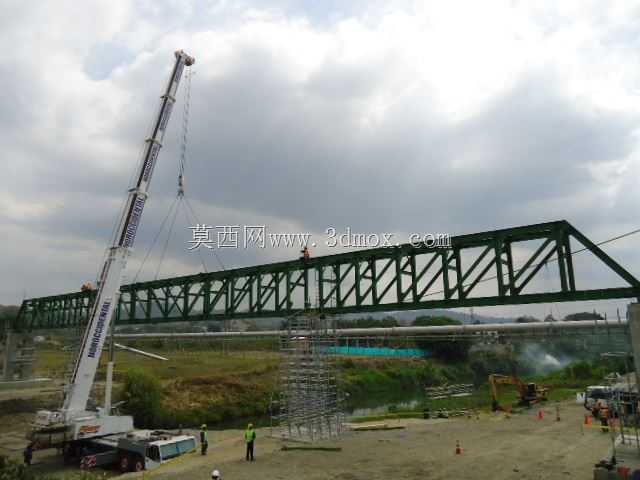

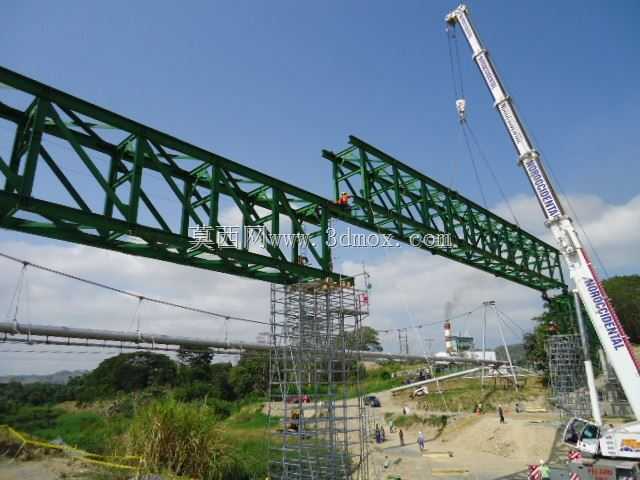

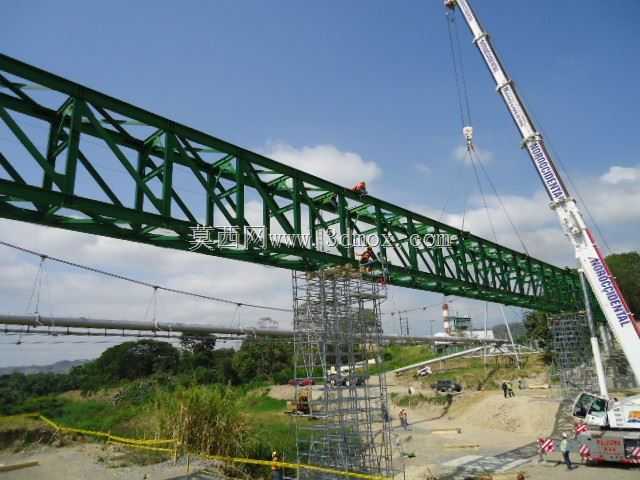

　　在安装边界控制上，这套桁架桥的桥下净空高度满足河道的防洪通航要求，桥身的横向宽度根据布设管线的数量、检修通道宽度做匹配设计，桁架的矢高根据单跨跨度做等比例优化，保证结构的竖向挠度在管线允许的变形范围内，避免管线因桥体挠曲变形出现接口渗漏、管体弯折问题。结构的防腐处理采用多层涂装体系，底层做喷砂除锈处理后涂刷富锌底漆，中间层涂刷环氧云铁中间漆，面层涂刷耐候聚氨酯面漆，可适应河道区域高湿度、高盐雾的腐蚀环境，延长结构的整体使用寿命。现场吊装作业时，可采用单台大吨位汽车吊完成整段桁架的吊装就位，也可根据现场作业场地条件，采用分段吊装、高空拼接的施工方案，适配不同宽度河道、不同作业场地的施工需求，不需要在河道内设置临时支撑桩，最大限度降低施工过程对河道生态、河道行洪的影响。
