球形支架弹簧加载M-G螺纹弯头适配结构

　　在工业铝型材搭建的模块化工装、生产线旁辅助工位中，经常需要在型材框架上布设气路、润滑管路或者小型检测元件的走线固定结构，这类场景往往对安装位的角度调整有一定要求，同时还要抵消设备运行带来的小幅振动，避免管路接头长期受交变应力出现松动、渗漏问题，这款适配结构就是针对这类实际工况设计的安装组件。从结构组成来看，该组件一端采用标准M-G螺纹接口，可直接匹配市面上常见的硬管、快插接头端，无需额外加工转接头，减少管路连接的泄漏点；中间集成了圆柱螺旋压缩弹簧，预压后可提供持续的轴向顶紧力，当安装面出现小幅振动、或者管路受外力产生轻微窜动时，弹簧的伸缩量可以抵消这部分位移量，避免螺纹连接处受刚性拉扯出现滑牙、密封失效的问题。

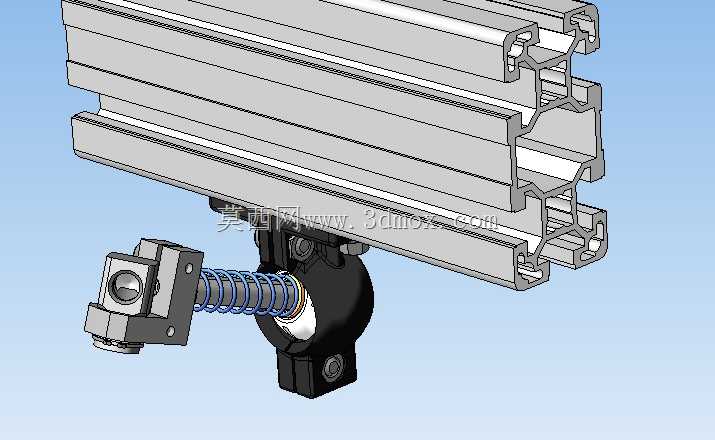

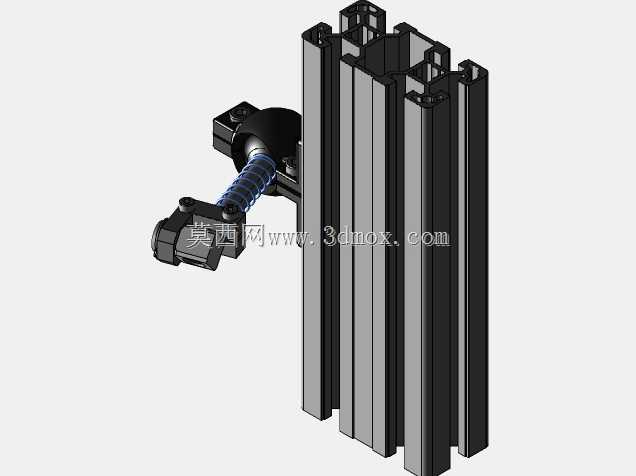

　　与铝型材连接的部分采用球铰式支架结构，球头被压盖约束在支座的球窝内，可实现一定锥角范围内的任意角度调整，调整到位后通过侧面的锁紧螺钉压紧球头，即可固定接头的朝向，适配不同走向的管路布设需求，不需要在铝型材上额外加工多角度的安装孔位，大幅降低现场改装的加工量。设计过程中首先确定了适配的常用工业铝型材槽宽，支座上的T型螺栓可直接卡入铝型材的标准槽内，沿型材长度方向可任意滑动调整安装位置，不需要提前预钻安装孔，适配40系列、45系列等主流欧标铝型材的槽型尺寸，安装时仅需内六角扳手即可完成固定，单人操作即可完成工位的管路调整作业。球头部分的转动角度控制在单侧30度范围内，既满足大部分工位的角度调整需求，也避免角度过大导致弹簧出现偏磨、

　　侧向受力过大提前失效的问题，弹簧的线径、有效圈数经过匹配计算，预紧力控制在既能抵消常规设备振动、又不会在接头受外力拉扯时出现刚性顶死的区间，弹簧表面做了发黑防锈处理，适配车间内多油污、多切削液飞溅的使用环境。螺纹端的密封面采用常规的锥面密封结构，配合生料带或者密封胶即可实现可靠密封，适配0-1MPa压力范围内的气路、低压润滑管路使用，不适合高压液压回路的应用场景。整体结构的外轮廓尺寸控制紧凑，安装后突出铝型材表面的高度不超过60mm，不会在工位旁形成突出的磕碰风险点，所有外露的金属棱边都做了倒角处理，避免安装调整时划伤操作人员。在实际生产线的应用中，这类适配结构常被用在机床旁的冷却喷嘴安装、工装夹具的气路接头固定、

　　检测传感器的支架转接等场景，相比传统的固定式直角接头，它的角度调整灵活性更高，抗振动松动的能力更强，不需要针对每个安装位单独设计加工弯板支架，可直接利用现有铝型材框架完成布设，大幅缩短工位改造的周期，降低非标加工的成本。建模过程中对球头和球窝的配合间隙做了合理预留，既保证转动时的顺畅度，也避免间隙过大导致调整到位后出现角度偏移，弹簧的两端都做了并圈磨平处理，保证弹簧受压时不会出现偏斜，顶紧力始终沿螺纹接头的轴向传递，锁紧螺钉的端部做了铜垫镶嵌，避免长期压紧后在球头表面压出凹痕，影响后续的角度调整顺畅度。支座部分采用分体式结构，通过两个内六角螺钉将球窝压盖与支座主体连接，装配时可先将球头放入球窝再锁紧压盖，不需要强行压装，后期维护时如果球头出现磨损，仅需拆开压盖更换球头组件即可，不需要整体更换整个适配结构，降低后期维护的配件成本。
