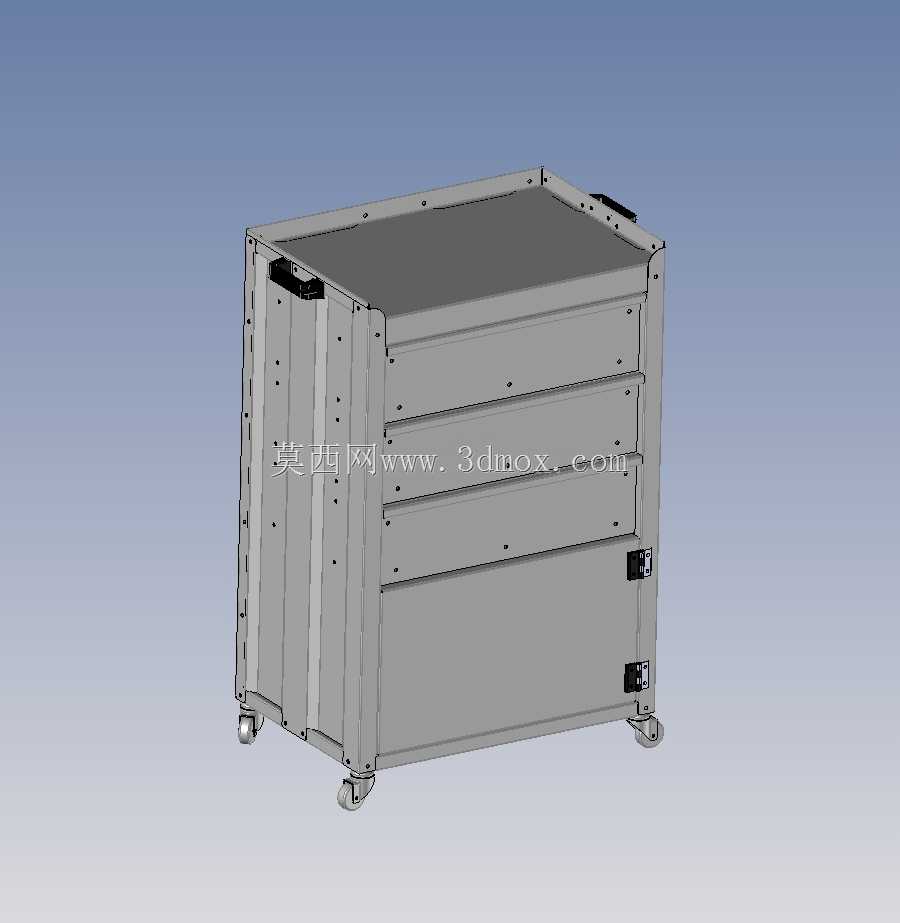

带脚轮多层抽屉式移动工具存储柜

　　这款移动工具存储柜的设计，核心围绕机加工车间、设备维保现场的工具流转需求展开，区别于固定式工位工具架，它的脚轮配置让工具可以随作业点位移动，不用操作人员反复往返工位取放工具，能大幅降低设备检修、批量零件加工过程中的无效走动时间。柜体整体采用铝型材框架拼接结构，框架连接处采用内置角码配合螺栓锁紧，相比焊接式柜体，框架的平面度更容易在装配阶段调整，后期如果局部型材出现磕碰变形，也可以单独拆解更换，不用整体报废柜体。柜体的三个抽屉采用等高度分隔设计，抽屉内部预留了可调节分隔条的安装槽位，使用者可以根据自己存放的工具尺寸，比如扳手、铣刀柄、量具、小型工装夹具的实际大小，自由调整内部分隔空间，避免工具在抽屉内滑动磕碰，尤其是百分表、

　　千分尺这类精密量具，独立的分隔空间能减少移动过程中的震动碰撞，保护量具精度。抽屉的导轨采用三节式静音滚珠导轨，额定单抽屉承重不低于30kg，完全满足常规机加工工具的存放重量需求，导轨拉出时的限位结构可以防止抽屉过度拉出脱落，即使柜体在轻微倾斜的地面移动，抽屉也不会意外滑出。柜体侧面设置了可折叠的推拉扶手，扶手不用时可以向下折叠贴合柜体侧面，减少柜体在狭窄工位间隙通行时的空间占用，扶手的握持位置包胶处理，长时间推拉也不会出现硌手的问题。柜体底部的四个脚轮中，两个为定向脚轮，两个为带刹车的万向脚轮，移动时万向脚轮可以灵活调整行进方向，停靠在作业点位时，踩下万向轮的刹车踏板，就能将柜体完全固定，

　　不会因为操作人员拉扯抽屉或者拿取工具时出现柜体移位的情况。柜体的侧面板和顶板采用1.2mm厚的冷轧钢板折弯成型，钢板表面做喷塑处理，耐油污耐刮擦，车间日常使用中沾染的切削液、润滑油可以直接用抹布擦拭清理，不会残留污渍渗入板材。柜体右侧设置了独立的柜锁，锁止状态下所有抽屉都无法拉开，下班或者工具交接时可以锁闭柜体，避免工具丢失。从安装边界来看，柜体整体宽度控制在600mm以内，深度500mm，高度850mm，刚好可以推入大多数标准机床的操作侧间隙，也可以放置在流水线工位的侧边，不会占用过多的作业通道空间，常规的车间安全通道宽度为1.2m，柜体停靠在通道侧边时，剩余的通行空间完全满足人员和小型物料车的通行需求。在实际应用场景中，

　　这类工具柜除了机加工车间使用，也可以用于装配线的工具配套、维修班组的外出维保工具携带、仓储区域的零散配件分类存储，相比传统的木质工具柜，它的承重能力更强，使用寿命更长，相比塑料材质的工具收纳柜，它的抗冲击性能更好，即使车间内有工件意外磕碰，也不会出现柜体碎裂的问题。设计过程中，框架的铝型材选型经过了承重校核，当柜体满载工具总重量达到150kg时，框架的最大变形量不超过0.2mm，完全不会影响抽屉的正常抽拉，脚轮的安装位置做了加强板设计，避免长期承重后脚轮安装位出现板材变形下沉的问题。柜体顶部的平面做了防滑纹理处理，可以临时放置作业过程中需要用到的零件、工具，不用反复弯腰从抽屉内取放，顶部边缘做了10mm高的围边，防止放置在顶部的小零件、工具从侧边滑落。抽屉的面板上预留了标签槽，可以插入标签纸标注每个抽屉内存放的工具品类，不用逐个拉开抽屉查找工具，进一步提升工具取放的效率。
