半回转支承式拖车连接挂载架结构

　　做这类半回转支承挂载结构的三维建模时，最先要捋顺的是实际作业里的受力边界——毕竟它是直接衔接牵引端与挂接端的核心传力部件，不是随便搭个架子就能用的。先从应用场景说，这类结构多用在短途场内转运的拖挂单元、农场作业的机具挂接、厂区物料周转的拖斗连接场景，区别于全回转的牵引座，半回转的设计是刻意限制了回转角度，避免挂接单元在牵引过程中出现过大摆角造成侧翻，同时又能满足常规转向时的角度补偿需求，适配非道路场景下的不平整路面通行。

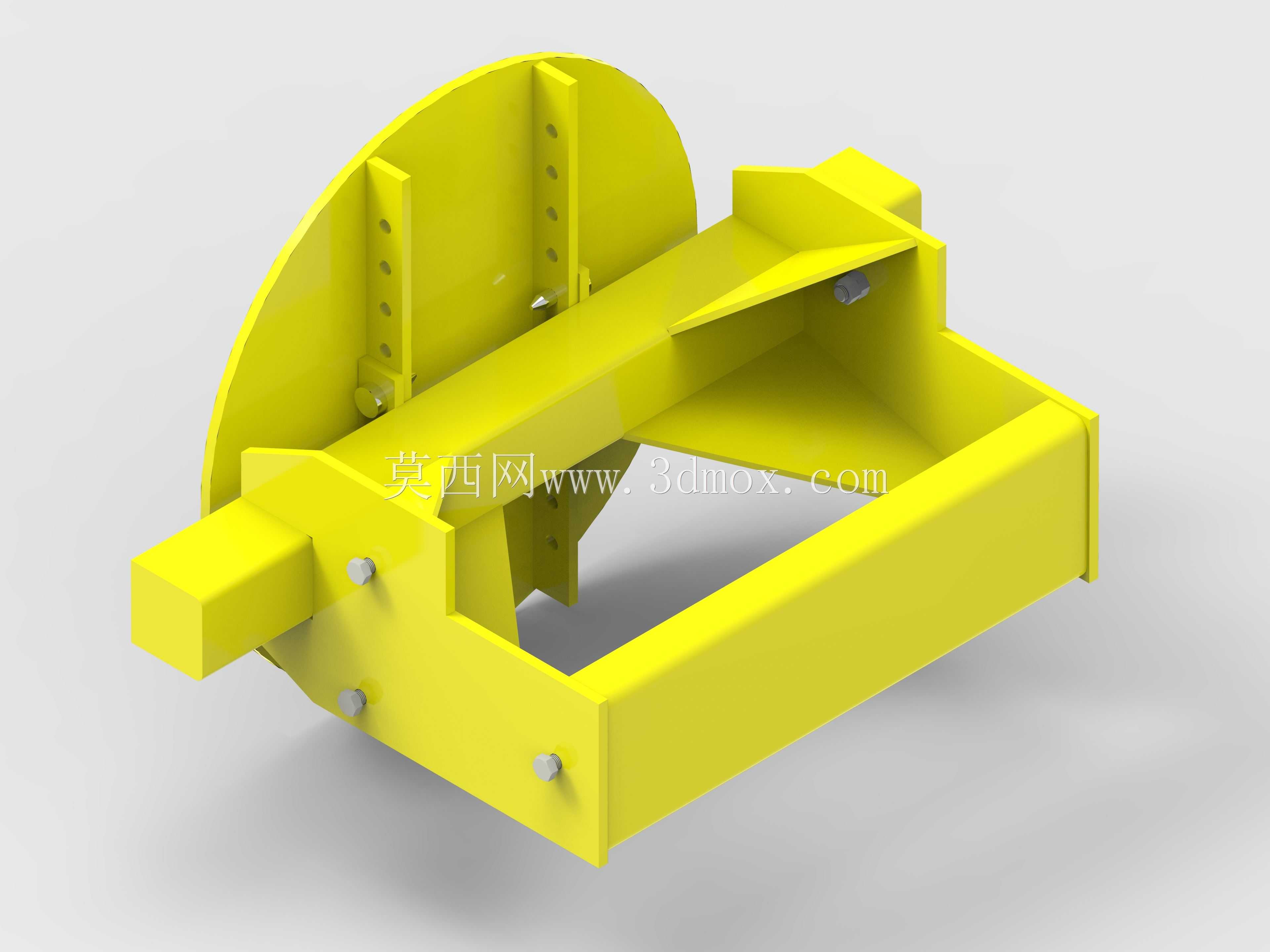

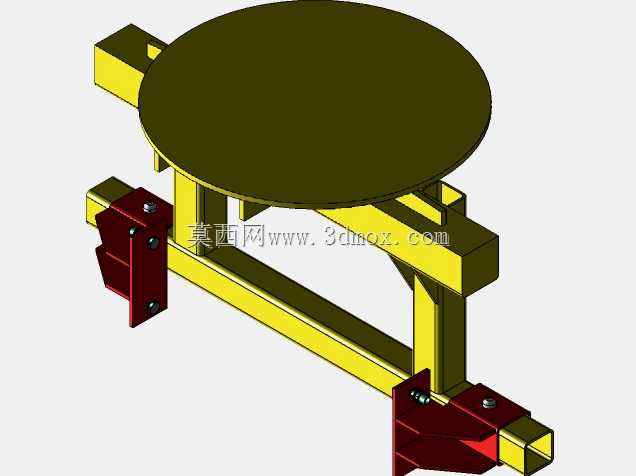

　　从结构功能拆分来看，左侧的圆形法兰盘是半回转支承的安装基座，盘面预留的多组螺栓孔是用来和牵引端的回转支承外圈做刚性固定的，建模时要注意孔位的同轴度公差，实际装配里如果孔位偏差超过0.2mm，螺栓穿装时会产生附加内应力，长期受交变载荷容易出现螺栓断裂。两根平行布置的矩形截面主梁是整个挂载架的承力主体，选型时要根据额定牵引载荷核算截面抗弯模量，比如额定牵引5吨的工况下，主梁选用80605mm的矩形钢管就能满足垂向冲击与纵向牵引的复合受力要求，主梁和圆形法兰盘之间的三角加强筋是不能省略的，很多新手建模时容易忽略这个细节，实际作业中牵引启动的瞬间，法兰和主梁连接位置是应力集中最高的区域，没有加强筋的话焊缝位置很容易出现开裂。

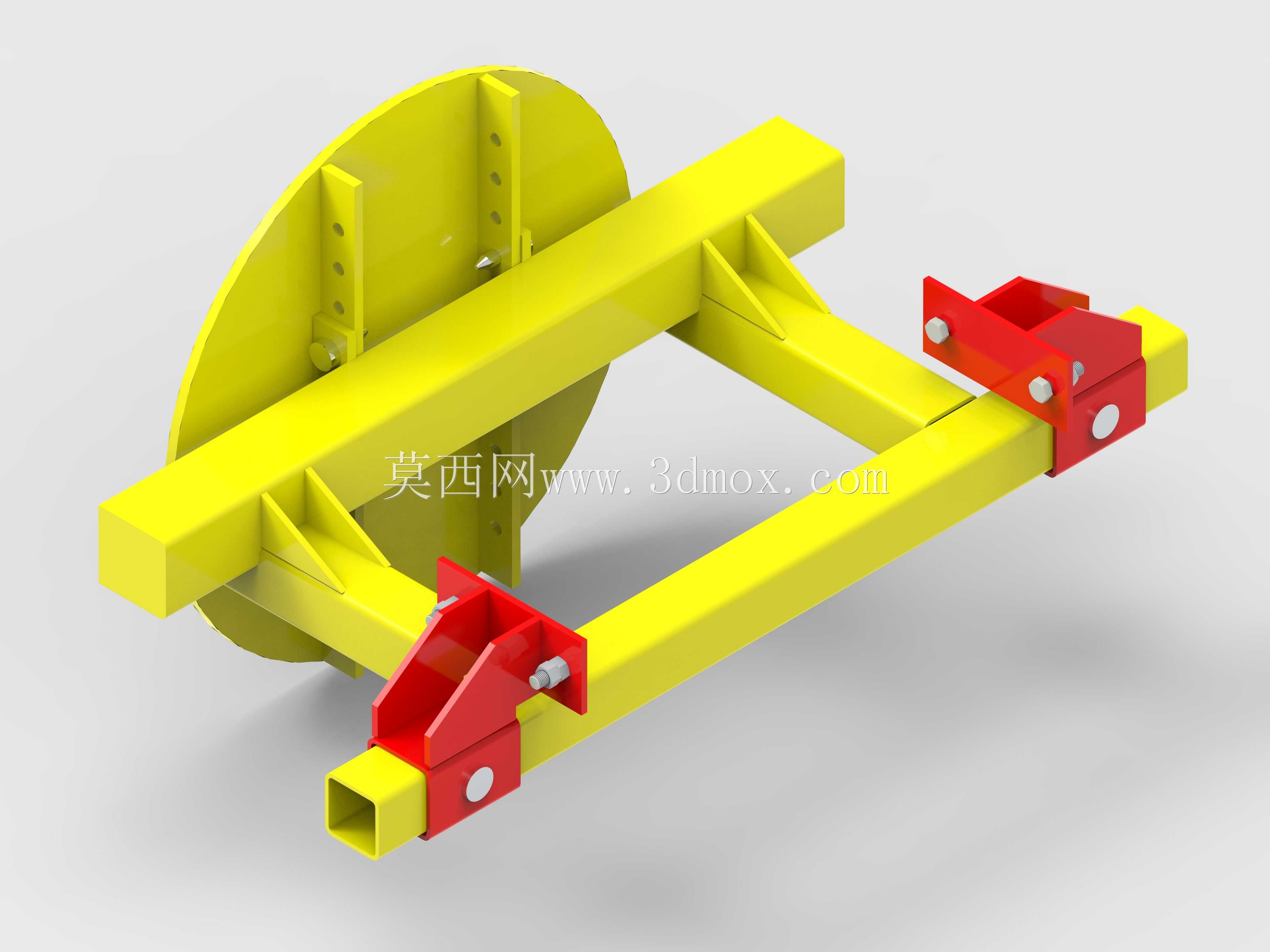

　　主梁上的两个红色挂接座是用来和挂接单元的牵引销配合的，座体上的铰接孔要做衬套安装位的预留，实际使用中铰接位置是磨损最快的地方，预留衬套安装位可以在后期维护时只更换衬套不用整体更换挂接座，降低维护成本。挂接座和主梁之间采用螺栓连接而非满焊固定，是为了适配不同宽度的挂接单元，通过调整两个挂接座在主梁上的安装位置，就能兼容不同牵引销间距的挂具，通用性更强。主梁末端的方管接口是用来拓展辅助挂载件的，比如可以加装制动管路支架、电气线路固定架，或者连接更长的延伸挂载梁，适配不同长度的挂接需求。

　　设计思路上，整个结构优先考虑的是受力传递路径的顺畅，牵引载荷从挂接座传入后，通过两根主梁均匀传递到左侧的回转支承法兰，再通过回转支承传递到牵引主机端，整个传力路径没有突兀的截面突变，能最大程度降低应力集中系数。外形尺寸方面，常规适配轻型拖挂的这类挂载架，整体横向宽度控制在1200mm以内，纵向长度从法兰盘面到主梁末端控制在800mm左右，回转法兰盘的直径一般在600-700mm区间，这个尺寸边界既能保证挂接时的操作空间，又不会因为外廓尺寸过大影响牵引主机的通过性。安装边界上要注意，回转支承法兰和主机端连接时，要保证安装面的平面度公差不超过0.1mm/m，否则回转支承转动时会出现卡滞，长期使用会造成滚道磨损不均；挂接座的铰接孔中心高度要和挂接单元的牵引销中心高度匹配，高度差控制在±10mm以内，避免挂接后出现主梁上翘或者下俯的情况，造成附加的垂向载荷。

　　建模过程中还要考虑实际焊接工艺的可行性，比如三角加强筋的切角处理，要预留焊缝的焊接空间，避免筋板和主梁、法兰连接位置出现焊缝干涉；所有外露的棱边都要做倒角处理，不仅是为了外观，更是为了避免装配时划伤操作人员，也能减少应力集中。另外，挂接座上的锁止销安装位要和铰接孔保持垂直，保证锁止销插入后能完全贯穿牵引销，防止作业过程中牵引销脱出造成安全事故。这类结构看似简单，实则每个尺寸的确定都要对应实际作业的受力与安装需求，不是凭感觉画个外形就能落地使用的，建模时每一处结构的添加都要考虑它在实际工况下的作用，才能做出符合工程实际的三维模型。
