小型磁性自清洁皮带输送装置结构设计

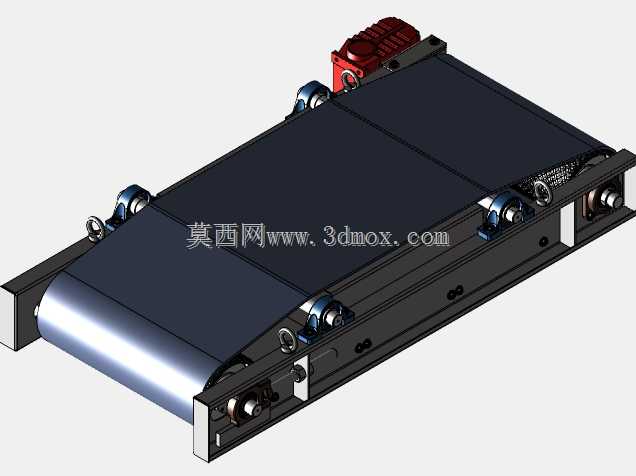

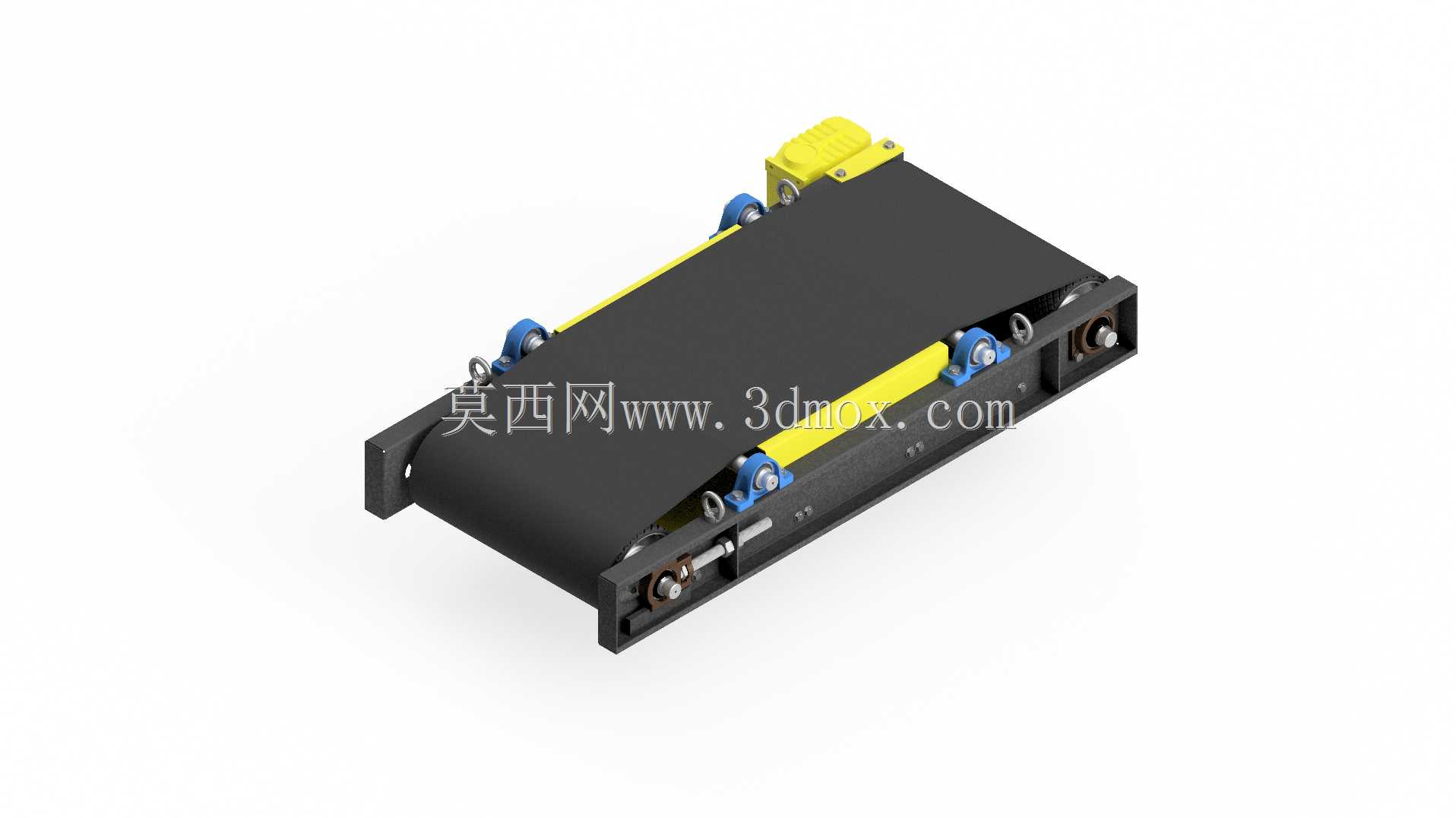

　　这款小型皮带输送装置主要面向精密机加工车间的细碎铁磁性物料输送场景，比如机床加工工位的铁屑转运、小型冲压件的工序间传递，也可适配电子组装产线上带磁性的小尺寸金属零件流转，解决普通皮带输送机在输送铁屑类物料时，碎屑粘附皮带表面难以清理、易卡入辊筒与皮带间隙造成皮带磨损的常见问题。设计阶段优先考虑了窄小工位的安装适配性，整体采用紧凑型框架结构，主框架采用折弯钢板拼焊成型，两侧安装边预留了标准的通孔安装位，可直接固定在机床出料口侧边、工作台架或者配套的设备支架上，无需额外制作复杂的转接安装座，安装边界可适配多数小型加工设备的出料高度差，进料端可根据对接设备的出料位置调整托辊的高度余量，避免物料落料时的冲击卡顿。

　　设备核心的自清洁功能依托两端辊组旁设置的磁性吸附组件实现，皮带运转过程中，粘附在皮带工作面的铁磁性碎屑会随皮带运行到下侧回程段时，被磁性组件吸附收集，不会随皮带卷入驱动辊与张紧辊的间隙，大幅降低辊筒表面的异常磨损，也减少了人工清理皮带粘附物的频次，日常维护仅需定期清理磁性组件上吸附的碎屑即可，无需频繁拆解皮带结构。驱动端采用集成式的驱动辊设计，将传动结构内置在辊筒端侧，减少了外部传动件的外露风险，避免车间内的金属碎屑卡入传动啮合部位；张紧机构设置在设备尾端的两侧，采用螺纹调节式张紧结构，调节时可同步调整两侧张紧量，避免皮带运行过程中出现跑偏的问题，张紧行程预留了足够的皮带拉伸余量，适配长期运行后的皮带蠕变补偿需求。

　　皮带表面采用哑光耐磨的橡胶材质，表面摩擦系数适配小型金属零件的输送需求，不会出现小工件打滑停滞的问题，两侧的挡边结构采用低摩擦的耐磨材质，避免工件输送过程中从侧边滑落，同时不会对皮带边缘造成过度磨损。整体结构的受力点均做了加强处理，框架的折弯边设置了加强筋结构，即使在设备满负载运行时，框架也不会出现明显的形变，保证皮带长期运行的平面度，避免因框架变形导致的皮带跑偏、异响等问题。
