管口类塑料件注塑成型模具结构设计

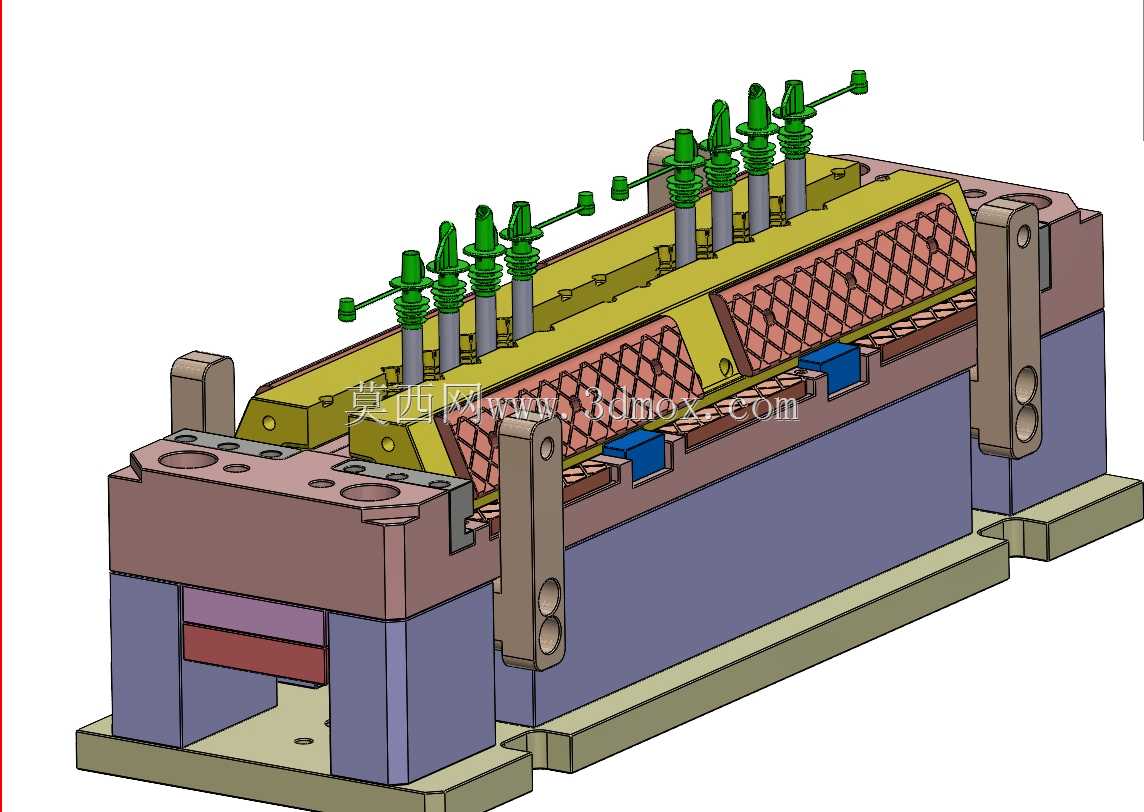

　　这套模具针对管口类塑料连接件的批量注塑成型需求开发，核心应用场景是民用给排水、家电管路配套领域的小直径塑料接头生产，适配卧式注塑机的安装规格，可直接对接常规吨位的注塑设备完成连续化生产作业。从实际生产用途来看，该模具一次成型可产出8件同规格管口塑件，能有效匹配中小批量订单的生产节拍，减少单批次生产的换模频次，降低单位塑件的生产能耗与人工分摊成本。

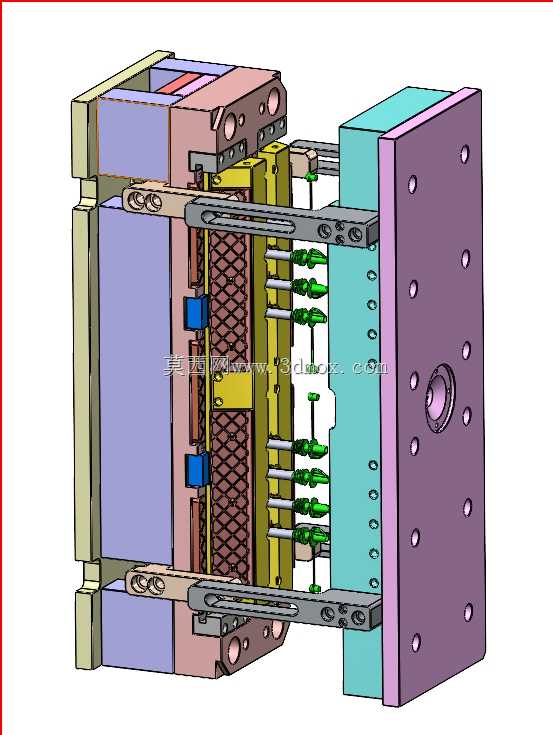

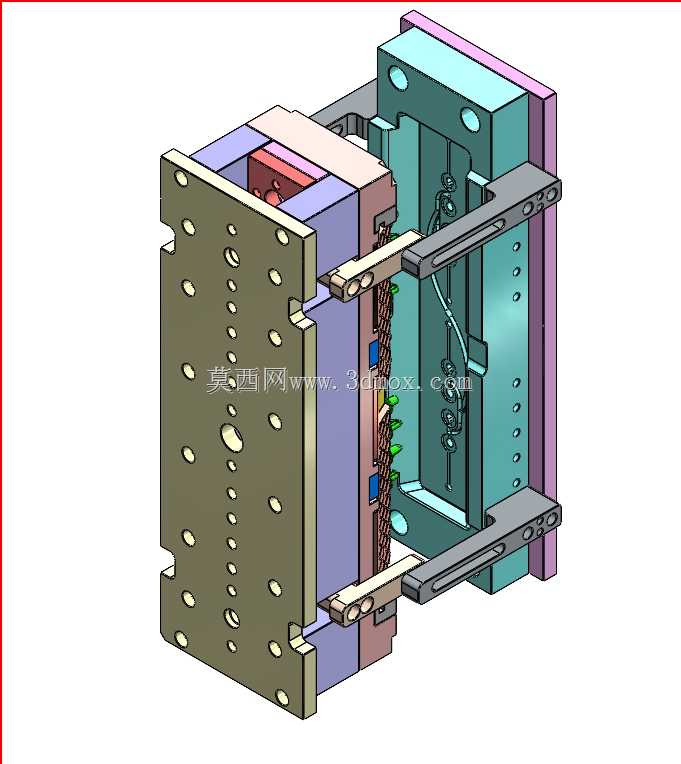

　　在功能特性设计上，模具采用两板模的基础结构布局，分型面设置在管口塑件的轴向中段位置，开模时动定模分离后，塑件会包裹在动模侧的型芯上，由顶出机构同步完成8件塑件的自动脱落，不需要人工手动取件，能适配自动化流水线的生产衔接。浇注系统采用侧浇口进料的方式，浇口位置设置在管口塑件的非装配端面，后续去除浇口的工序不会损伤塑件的密封配合面，能保证管口部位的尺寸精度与表面光洁度，满足管路连接时的密封要求。冷却回路采用随形布局的水路设计，分别在定模腔板与动模型芯内部设置循环冷却通道，通道距离成型面的距离保持均匀，避免出现局部冷却不均导致的塑件翘曲、缩痕缺陷，将成型周期控制在合理区间内，提升整体生产效率。

　　设计思路层面，首先围绕管口塑件的结构特性做脱模方向的校核，管口内壁带有环形的密封卡槽结构，因此动模侧的型芯采用整体式镶拼结构，保证卡槽部位的成型精度，同时也方便后续磨损后的更换维护，不需要整体报废模仁部件。模架选用标准规格的龙记模架，导柱导套的配合精度选用H7/f6的间隙配合，保证开合模过程中的定位精度，避免出现飞边、错模等成型缺陷。顶出系统采用顶针与顶板结合的顶出方式，针对管口塑件的环形端面设置均匀分布的顶针，顶出力分布均匀，不会顶穿塑件表面，也不会让塑件出现顶白变形的问题。排气槽开设在分型面的熔体末端位置，槽深控制在塑料溢边值以下，既能顺畅排出型腔内的空气，避免塑件出现烧焦、缺胶的问题，也不会产生飞边增加后续修整的工作量。

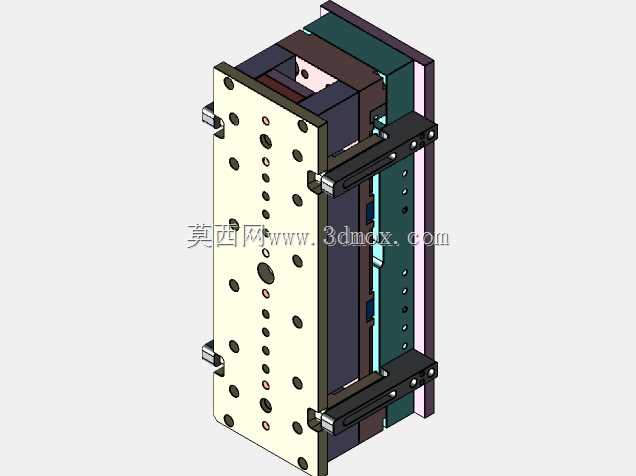

　　从外形尺寸与安装边界来看，模具整体的长宽尺寸适配200吨级卧式注塑机的拉杆间距，安装时可直接通过压板固定在注塑机的动定模安装板上，定位圈尺寸匹配注塑机的定位孔规格，主流道衬套的球面半径与注塑机喷嘴的球面半径适配，保证注塑料流的顺畅对接。模具的开模行程满足塑件脱模所需的顶出距离要求，冷却水路的接口设置在模具的非操作侧，方便外接冷却水管道，不会和注塑机的周边部件产生干涉。所有的紧固螺钉、销钉都采用标准件，方便后期的拆装维护，模具的总重量在注塑机的允许装模重量范围内，不需要额外加装吊装辅助结构就能完成上机安装。在成型精度控制上，模仁的成型部位尺寸按照塑件的收缩率做精准补偿，针对管口的配合直径尺寸设置合理的公差带，保证成型后的塑件能直接和对应规格的管路完成插接装配，不需要二次加工处理。
