三板式塑料帽注塑模具结构

　　这套三板式注塑模具面向小型塑料帽类零件的批量成型，结构重点在于把浇注系统凝料与制品在开模过程中自动分离，适合点浇口进胶、外观面要求较高、后续人工修剪量需要尽量压缩的生产场景。模具整体采用层叠式模架布置，从上至下可区分定模安装面、流道剥离区、型腔成型区、动模支承区和顶出安装区。顶部面板设置注塑机喷嘴对接定位环，中心区域布置主浇道衬套，四周预留螺栓孔，用于将定模侧固定到注塑机固定模板。定位环外圆与机台定模板孔配合，承担喷嘴对中作用，可减少装模时反复找正的时间。

　　制品为塑料帽，成型时材料经主浇道进入分流道，再通过点浇口注入型腔。三板结构的价值在于第一次开模时先让流道板与定模板分开，凝料从点浇口处拉断并留在流道空间；继续开模后，动定模分型面打开，塑料帽随动模型芯移动，最后由顶出机构将制品从型芯上推出。这样的动作顺序使浇口痕迹小，帽体外观面更完整，也便于实现自动化取件。对于帽盖类浅腔件，若采用侧浇口，往往需要额外剪除浇口并处理断面；点浇口虽然增加了流道板和拉料、脱料结构，但在稳定量产中能降低后处理工作量。

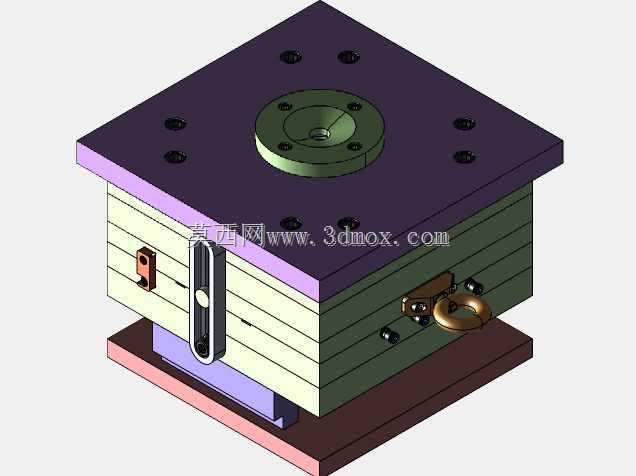

　　从外形边界看，模具主体为矩形叠层结构，长宽方向由模架规格决定，高度方向包含面板、热膨胀与导向行程所需的流道板间隔、A板、B板、垫块、顶针面板、顶针底板及底板。顶部深色面板上的安装孔按注塑机模板螺孔分布布置，侧面可见导柱、导套、锁模件、吊环和行程控制相关结构。导柱导套贯穿主要模板，保证多次开合模后型腔与型芯的同轴度；侧面吊环用于模具吊装翻转，安装时需结合整机重量和吊点方向确认平衡。模具侧向还设置了锁模与安全辅助件，避免运输或调试过程中模板意外张开。

　　成型部分围绕帽体形状展开。型腔负责帽盖外表面，型芯负责内孔和内侧轮廓，二者合模后形成薄壁塑料帽的封闭空间。帽类零件通常壁厚不大，设计时需要关注熔体从浇口到型腔末端的流动距离，避免短射、困气和局部缩水。点浇口位置宜选在帽顶或不影响装配、外观的区域，使熔体沿周向较均匀地充填。冷却水道应贴近型腔和型芯有效区域，在定模侧与动模侧分别形成回路，缩短成型周期并减少因冷却不均造成的翘曲。型芯内部空间较小时，可采用隔水板或喷流式冷却，保证帽体内壁冷却充分。

　　顶出设计需要匹配塑料帽对型芯的包紧力。由于帽件包覆在型芯外侧，开模后容易随型芯停留，顶出时可采用推管、顶针或推板组合。若帽缘较薄，单点顶针容易留下白痕或顶穿，采用沿周向分布的顶出元件更有利于受力平衡。顶出行程要保证帽体完全脱离型芯，同时不能让顶针超出过多而影响复位。回针、弹簧和限位柱共同约束顶出板运动，合模时顶出系统需准确回到初始位置。

　　模具的分型面选择在帽体开口端或轮廓转折处，既便于加工型腔，也有利于排气和飞边控制。分型面周边需设置可靠锁模面，承受注塑压力带来的侧向胀模力。对于圆形帽体，型腔镶件可采用圆形或矩形嵌入方式，加工时单独热处理、磨削和抛光，后期维护也可快速更换。流道截面应兼顾压力传递和凝料损耗，点浇口直径过小会造成压力损失和浇口凝固过快，过大则拉断困难并影响外观。

　　在三维建模阶段，需要把开合模行程、螺钉沉孔深度、水道堵头位置、顶针干涉、镶件固定方式和取件空间逐一检查。模板之间不能只追求外观堆叠，而应体现真实装配关系：定模侧安装环与浇口套同轴，导套压入对应模板，动模侧支承块留出顶出板运动空间，底板与注塑机动模板之间保留固定孔位。侧面操作空间还要考虑水管接头、行程开关、机械手取件和人工清理浇道的可达性。

　　该类模具常见于日用品盖、防护帽、小型封装帽和轻工塑料件生产。投入使用前，需在注塑机上完成锁模、对中、干燥料筒、冷却水路连接和试模取样。试模过程中重点观察帽体是否缺胶、浇口是否顺利拉断、流道凝料能否自动脱落、顶出是否平稳以及制品边缘是否有飞边。通过调整注射压力、保压时间、冷却时间和开模顺序，可以使三板模的动作节拍与制品质量达到稳定状态。
