游戏手柄面板注塑成型模具结构设计

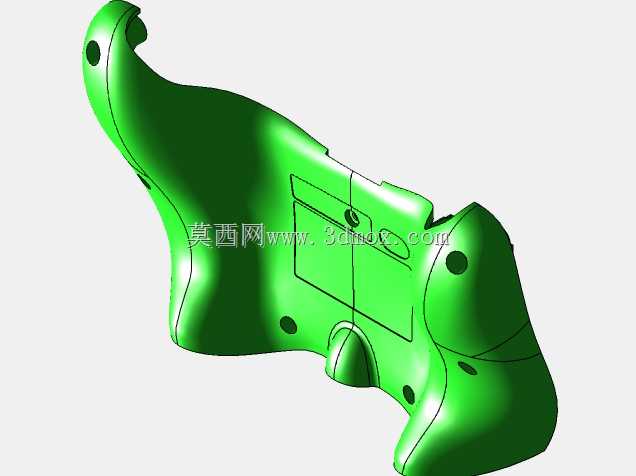

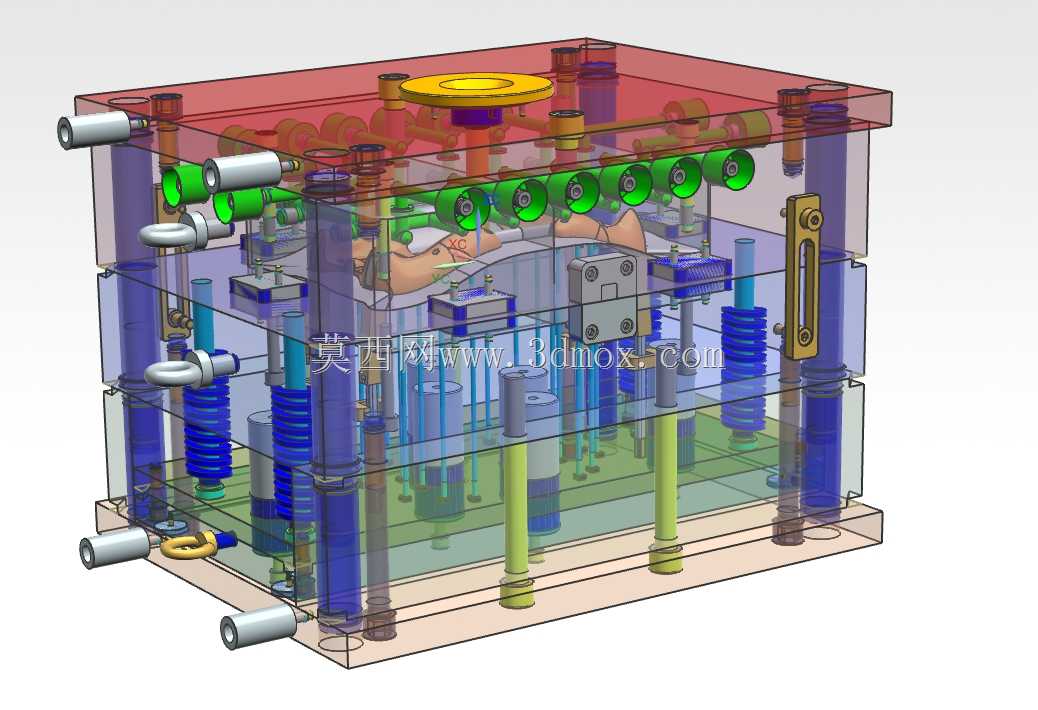

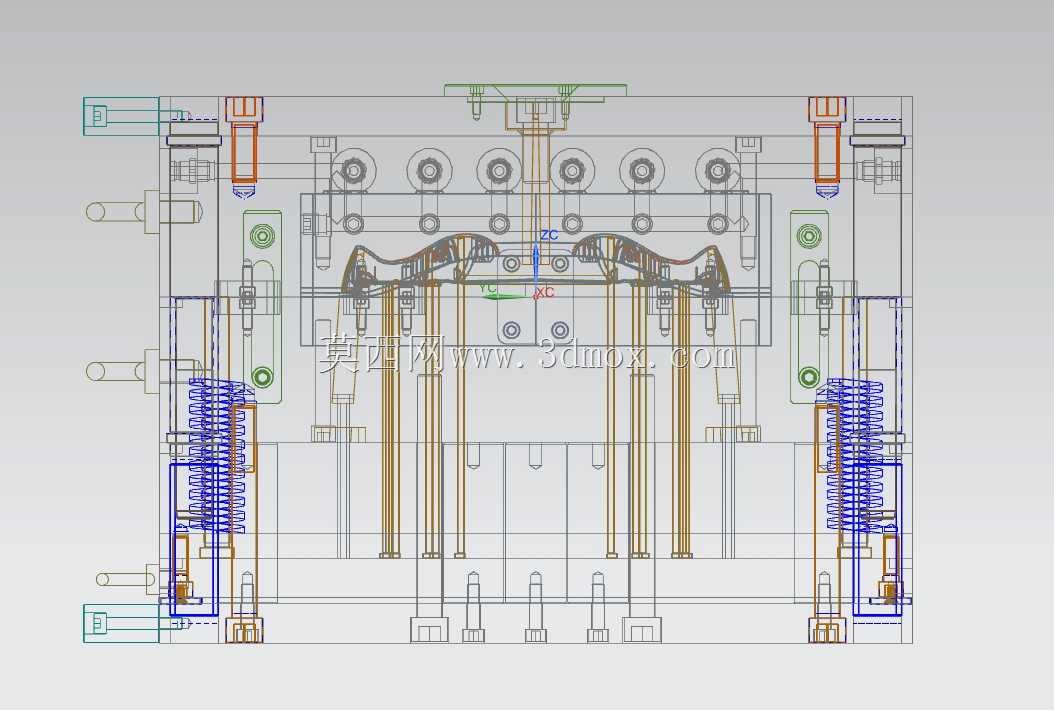

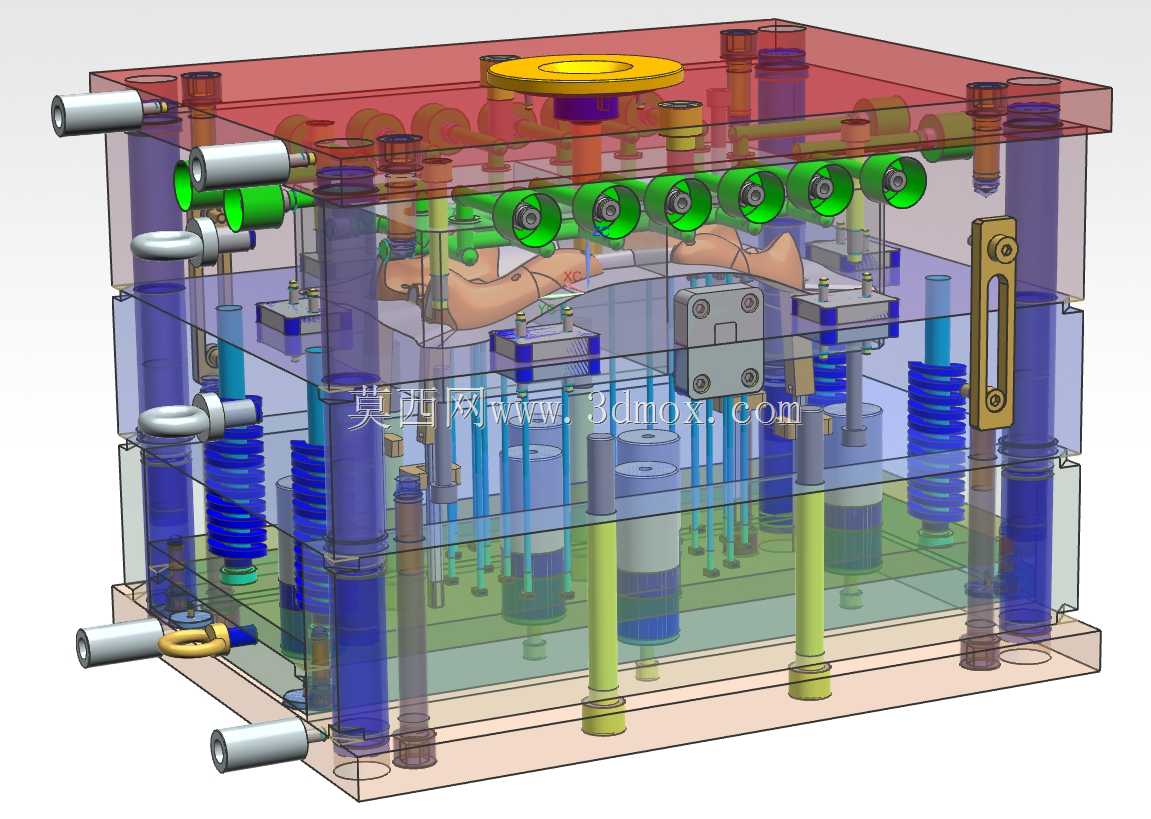

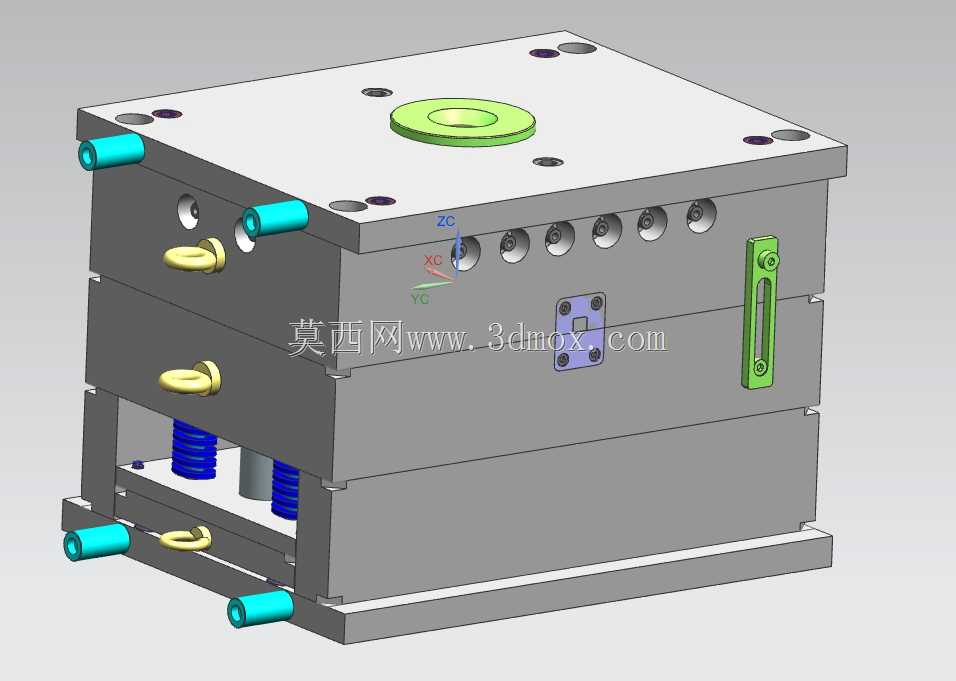

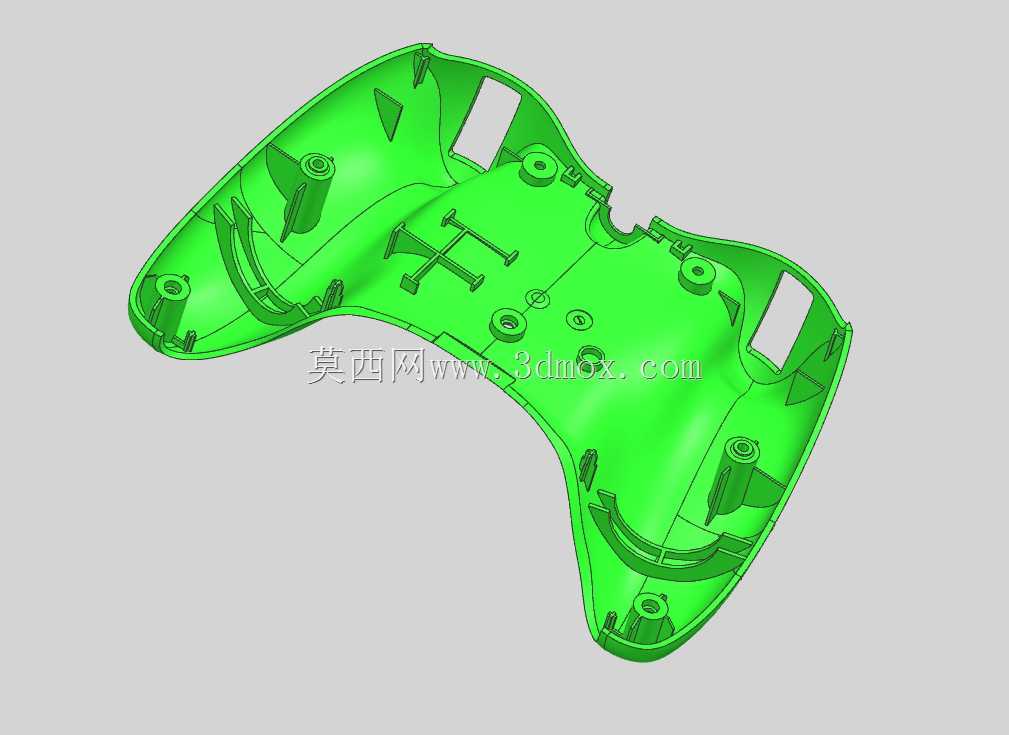

　　这套模具针对游戏操作面板类塑料件的量产需求开发，核心服务于消费电子外设的注塑生产环节，适配游戏手柄操控面板、手持游戏设备外壳按键区这类带曲面造型、多安装卡扣结构的塑件成型场景，在玩具电子、数码外设的注塑车间中可直接配套卧式注塑机完成批量生产。从实际生产用途来看，该模具采用一模一腔的布局结构，针对游戏面板表面不允许有明显浇口痕、熔接痕的外观要求，进胶点设置在塑件非外观面的侧部位置，采用潜伏式浇口结构，开模时可自动切断浇口凝料，减少后续人工修剪浇口的工序，适配自动化连续生产的节拍要求。模具的整体结构采用标准模架搭配定制成型镶块的设计思路，上下模座选用标准模架规格，导柱导套布置在模架四角，保证合模时的定位精度，导套端部做了倒角导入结构，

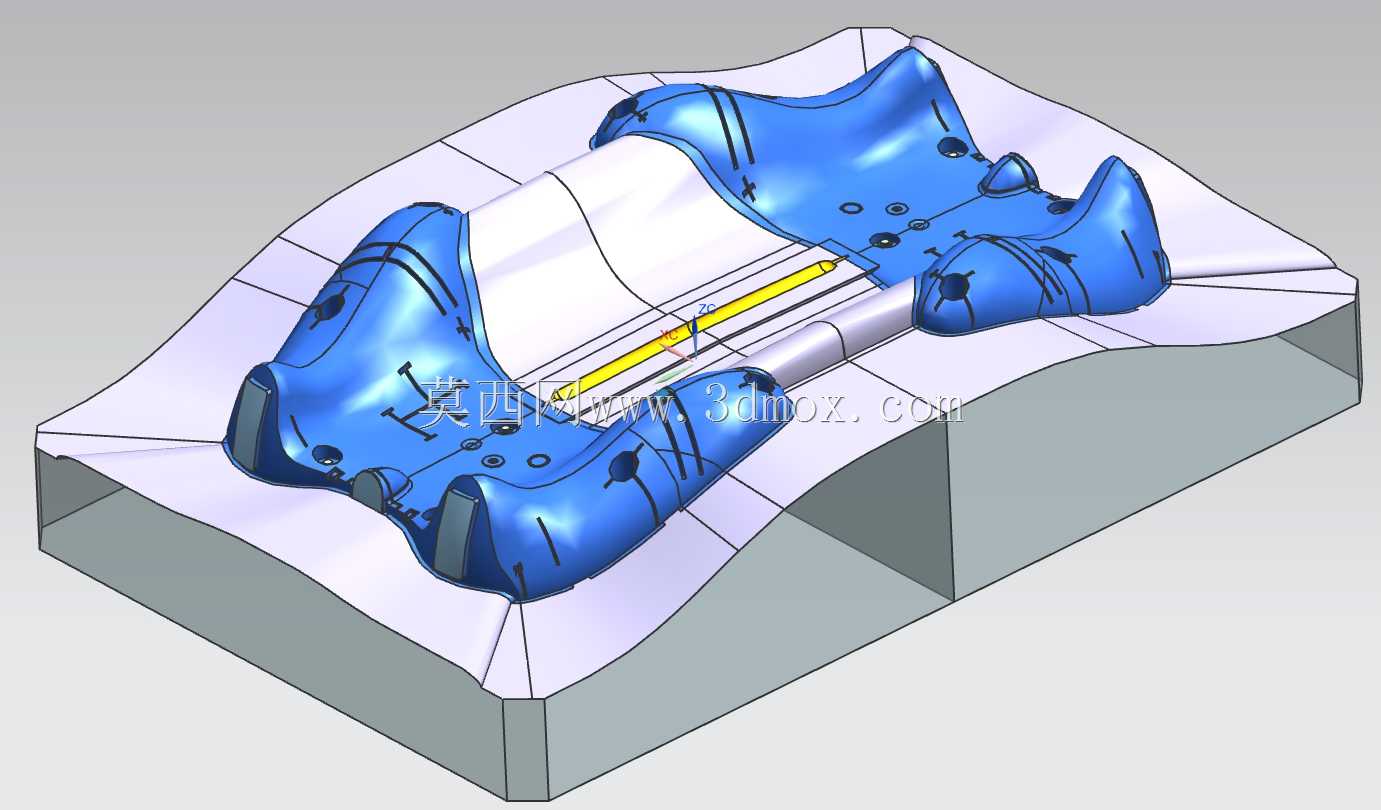

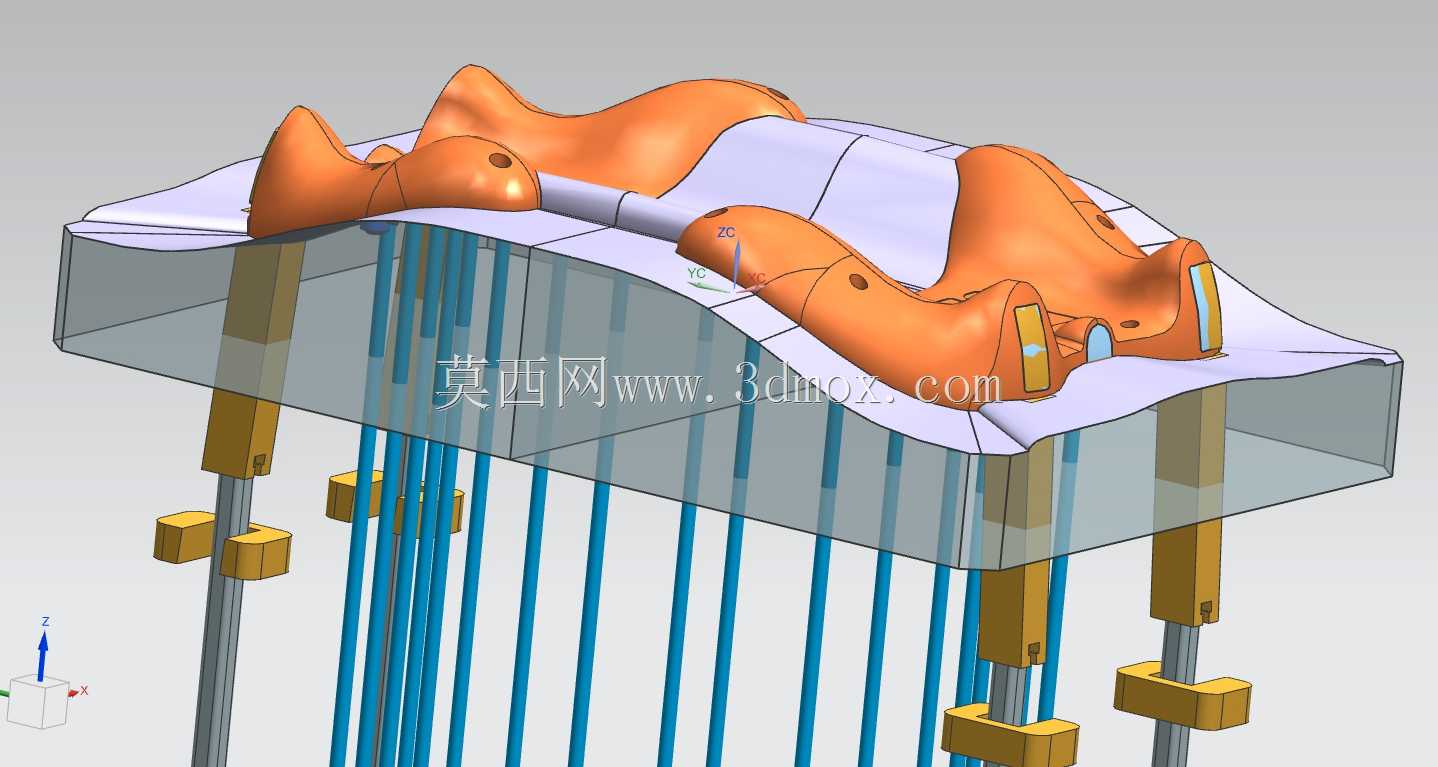

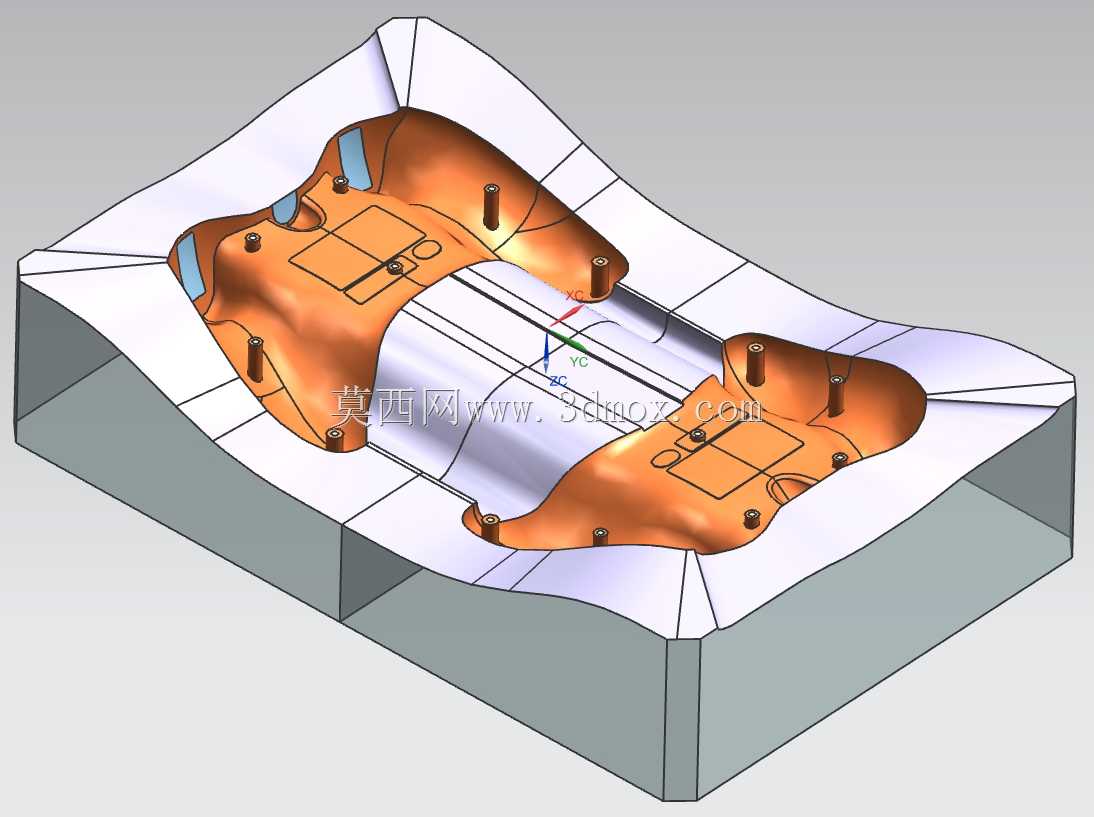

　　避免合模过程中出现导柱啃伤的问题；成型区域的型腔、型芯部分采用镶拼式结构，针对游戏面板表面的曲面造型、按键安装孔位、背部卡扣结构分别拆分独立镶块，一方面便于加工时通过数控铣、电火花工序精准成型复杂曲面，另一方面在量产过程中如果出现局部磨损、飞边问题，可单独更换对应镶块，无需整体报废型腔，大幅降低模具维护成本。冷却系统的布置围绕成型周期优化展开，在型腔侧、型芯侧分别设计了多层循环水路，水路距离成型面的距离控制在12-15mm区间，相邻水路间距保持在25mm左右，保证塑件各区域冷却速率均匀，避免游戏面板这类薄厚不均的塑件出现冷却不均导致的翘曲变形，尤其是面板上的按键安装柱、卡扣位这些壁厚较厚的区域，单独设计了局部水井冷却结构，

　　缩短厚壁区域的冷却时间，将整体成型周期控制在合理区间。顶出系统采用顶针、顶板结合的组合顶出方式，针对游戏面板背部的平面区域布置圆形顶针，顶针位置避开塑件的外观面与装配配合面，对于周边的卡扣、加强筋区域，采用扁顶针结构，增大顶出接触面积，避免顶出过程中塑件出现顶白、顶穿的缺陷；同时在模具内部设置了弹簧先复位机构，合模过程中顶出机构可提前回到初始位置，避免顶针与滑块结构发生碰撞。侧向抽芯结构针对塑件侧面的侧孔、倒扣位设计，采用斜导柱驱动的滑块抽芯结构，斜导柱倾斜角度设置为18度，兼顾抽芯行程与开模行程的匹配，滑块尾部设置了弹簧定位与耐磨板结构，保证抽芯动作顺畅，长期量产过程中滑块的磨损量可通过耐磨板的调整进行补偿，延长模具整体使用寿命。

　　从安装边界来看，模具的整体外形尺寸适配200吨级卧式注塑机的安装规格，模架的长宽尺寸、定位圈直径、浇口套球面半径都匹配对应机型的技术参数，模具的开模行程满足塑件取出加上凝料长度的空间要求，顶出孔位置与注塑机的顶杆位置对应，安装时无需额外改装即可直接上机使用。排气系统的设计在型腔的分型面周边、熔体流动的末端位置开设了深度0.02mm的排气槽，避免注塑填充过程中出现困气导致的塑件烧焦、缺胶问题，尤其是游戏面板表面的精细纹理区域，排气槽的布置直接对应纹理区域的熔体末端，保证纹理填充完整，不会出现缺料、气痕缺陷。整套模具的结构设计充分考虑了量产过程中的稳定性与维护便捷性，所有易损件都采用标准件规格，弹簧、导柱、顶针等零件均可直接采购标准件更换，减少停机维护的时间；成型零件的钢材选用预硬塑胶模具钢，经过调质处理后硬度达到合适区间，既保证加工性能，又具备足够的耐磨性，满足数十万模次的量产需求。在实际试模过程中，可通过调整注塑压力、保压时间、冷却温度等参数，优化塑件的成型质量，针对游戏面板的装配尺寸要求，成型镶块的尺寸预留了合适的塑料收缩率余量，保证成型后的塑件尺寸符合装配公差要求，可直接与手柄内部的电路板、按键组件完成装配，无需二次加工修正尺寸。
