FX野猫双口径气动发射装置结构设计

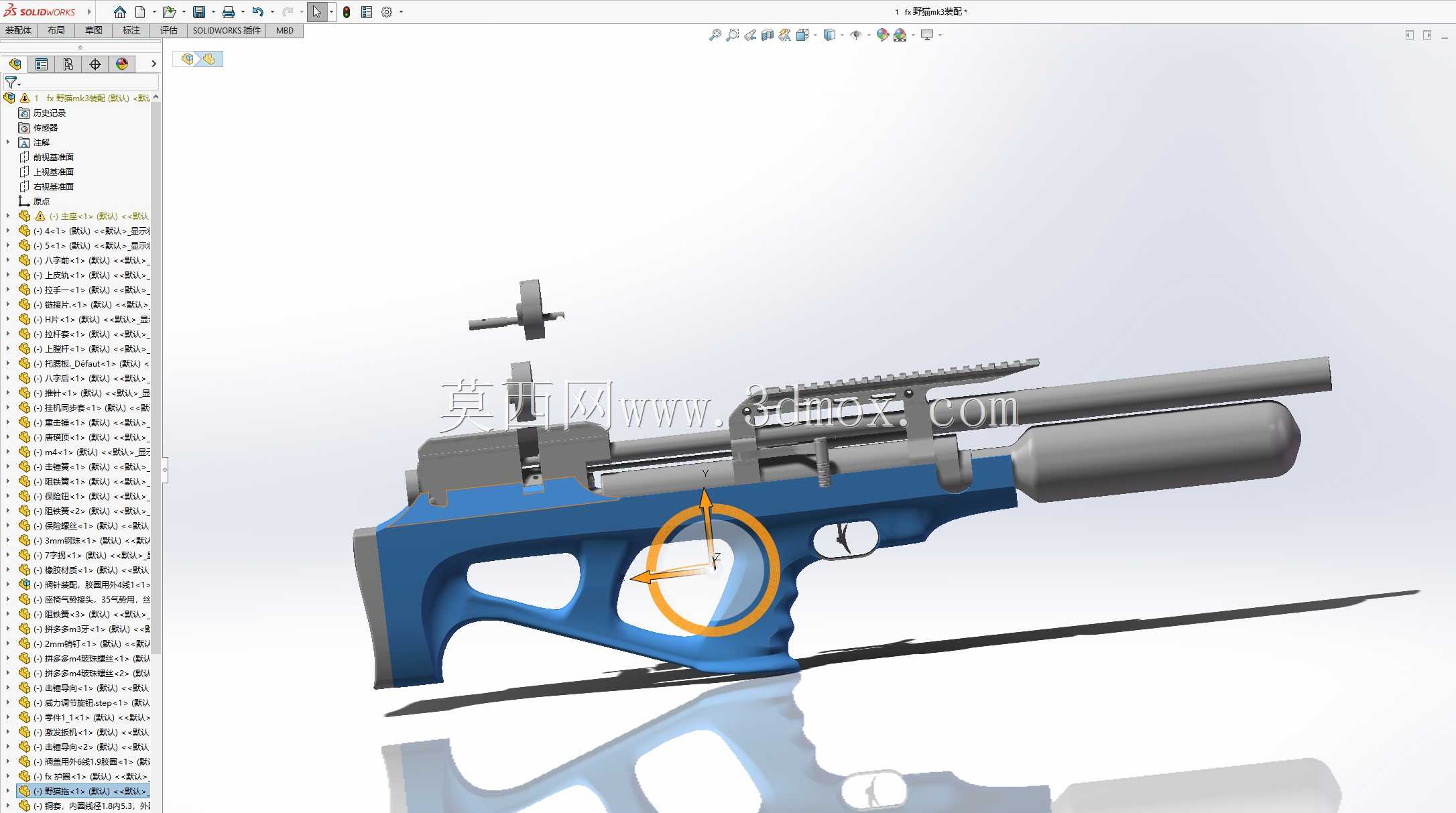

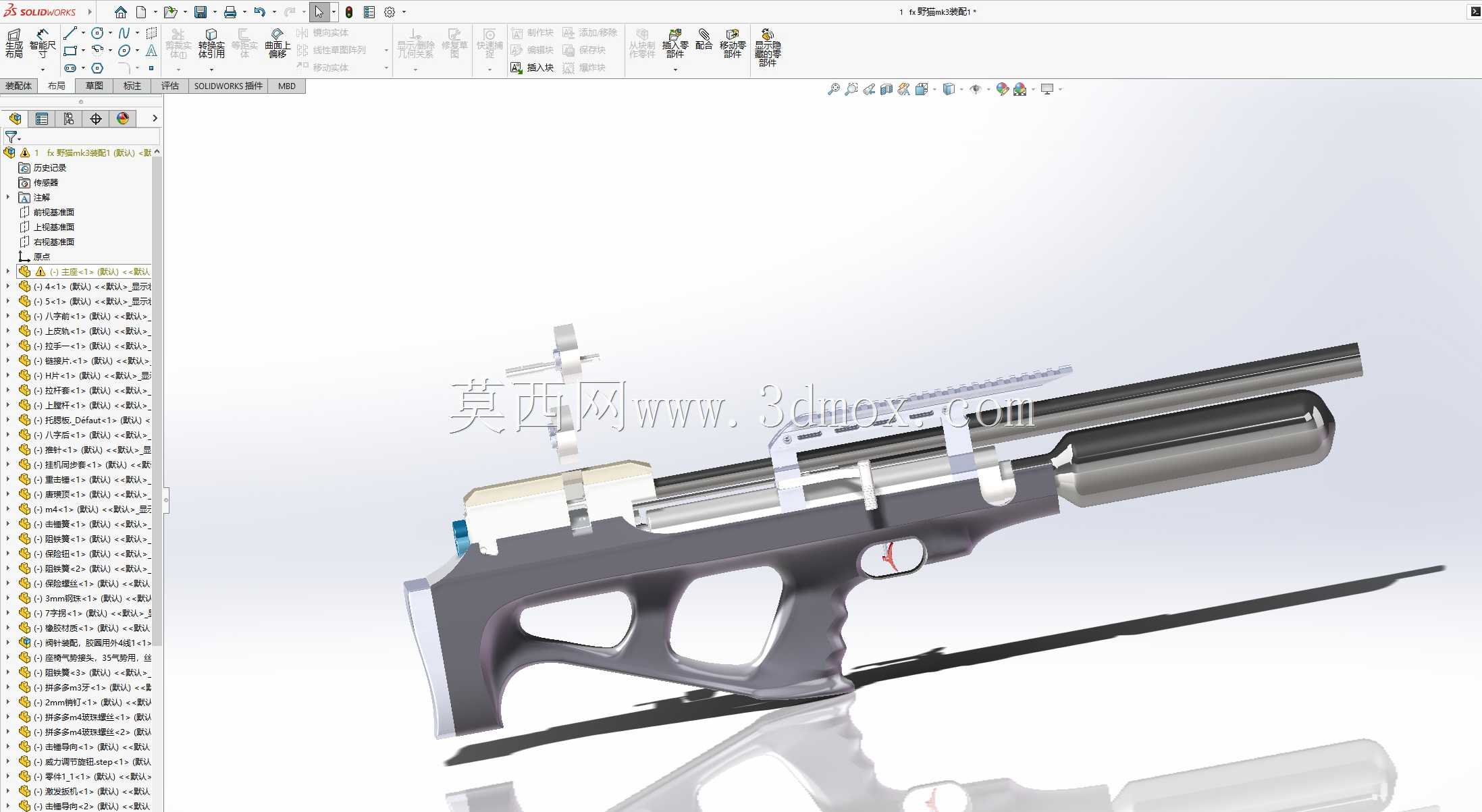

　　本次呈现的双口径气动发射装置结构，在民用休闲射击、户外竞技运动场景中有着明确的使用定位，区别于传统单口径发射器具，其核心设计围绕多口径兼容的快速切换需求展开，能够适配不同规格的发射弹丸，满足不同距离、不同目标类型的使用需求，无需额外更换整枪主体即可完成口径适配，大幅降低了户外携带的装备负重与配件冗余量。从整体结构布局来看，装置采用一体化镂空握把承托结构，握把区域做了符合人体工学的弧形内凹设计，握持时手掌与承托面的贴合度更高，长时间持握不会产生明显的硌手应力集中点，握把内部预留的空腔可容纳气动回路的核心调压组件，在不增加外部结构尺寸的前提下，最大化利用了内部安装空间。装置上部的导轨结构采用标准皮卡汀尼导轨尺寸设计，

　　可兼容市面上主流的瞄准镜、战术手电、激光指示器等外接配件，导轨的安装基准面与枪管轴线保持严格的平行度公差，在建模过程中对导轨的每一段卡槽尺寸都做了参数化约束，确保外接配件安装后不会出现偏移松动的问题。枪管组件采用分段式设计，前后段枪管通过快拆锁紧结构连接，切换口径时仅需松开锁紧环即可更换对应口径的枪管内衬，无需拆解整枪的气动回路，整个切换过程可在数十秒内完成，锁紧环的配合面做了锥面定位设计，重复安装的同轴度公差可控制在0.02mm以内，保证不同口径下的发射精度一致性。气动触发机构布置在握把前方的扳机区域，扳机的行程做了两段式阻尼设计，第一段空行程用于消除机构间隙，第二段触发行程的触发力控制在合理区间，

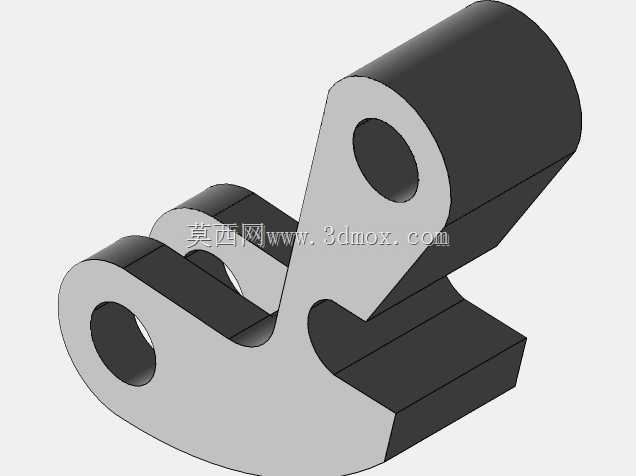

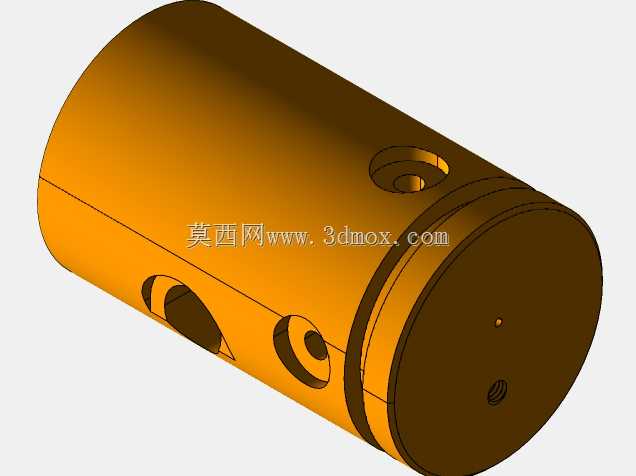

　　避免误触的同时保证触发响应的灵敏度，扳机与内部气阀的连接采用杠杆式传动结构，传动比经过反复优化，能够用较小的扳机力完成气阀的开启动作，减少持握时的发力干扰。装置尾部的储气结构采用圆柱形高压气室设计，气室的壁厚经过耐压强度校核，能够满足常规使用压力下的强度要求，气室与主体结构的连接采用螺纹加密封圈的密封形式，密封槽的尺寸按照密封圈压缩量的标准范围设计，保证高压状态下不会出现气体泄漏的问题。从安装边界尺寸来看，整枪的长度控制在便携使用的合理区间，整体宽度不超过成年人肩宽的适配范围，高度方向从握把底部到导轨顶面的尺寸符合常规瞄准基线的高度要求，无需额外加装增高垫即可完成舒适的瞄准姿态。在建模过程中，所有运动部件都做了干涉检查，

　　扳机扣动过程中、枪管快拆过程中、配件安装过程中均无结构干涉，各部件的装配公差按照机械加工的常规精度等级设定，零部件可采用常规的机加工、注塑工艺完成制造，无需特殊的定制加工设备。装置的外观线条做了流畅化处理，外露的结构棱边都做了圆角过渡，既避免了锐边带来的使用安全隐患，也让整体外观更具一体化设计感，下部的支撑脚结构可在静置放置时提供稳定的支撑，避免枪管直接接触地面造成磨损，支撑脚采用可折叠设计，收纳时与主体结构贴合，不会额外增加突出的结构尺寸。整个气动回路的气流通道做了平滑过渡设计，减少气体流动过程中的压力损失，保证气阀开启后气体能够快速推动弹丸射出，提升发射的初速稳定性，气室的调压结构可根据使用需求调整输出压力，适配不同重量弹丸的发射动力需求。
