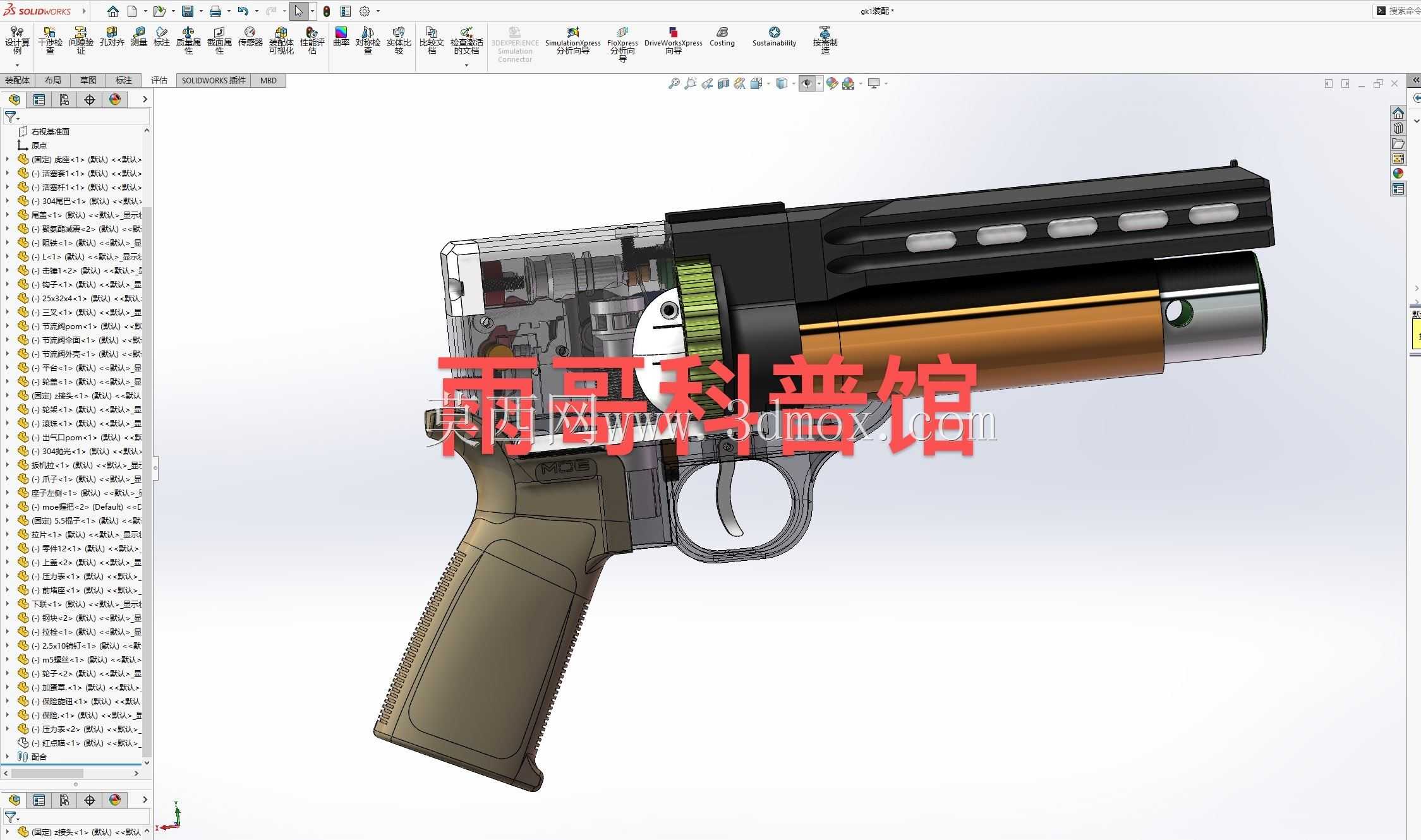

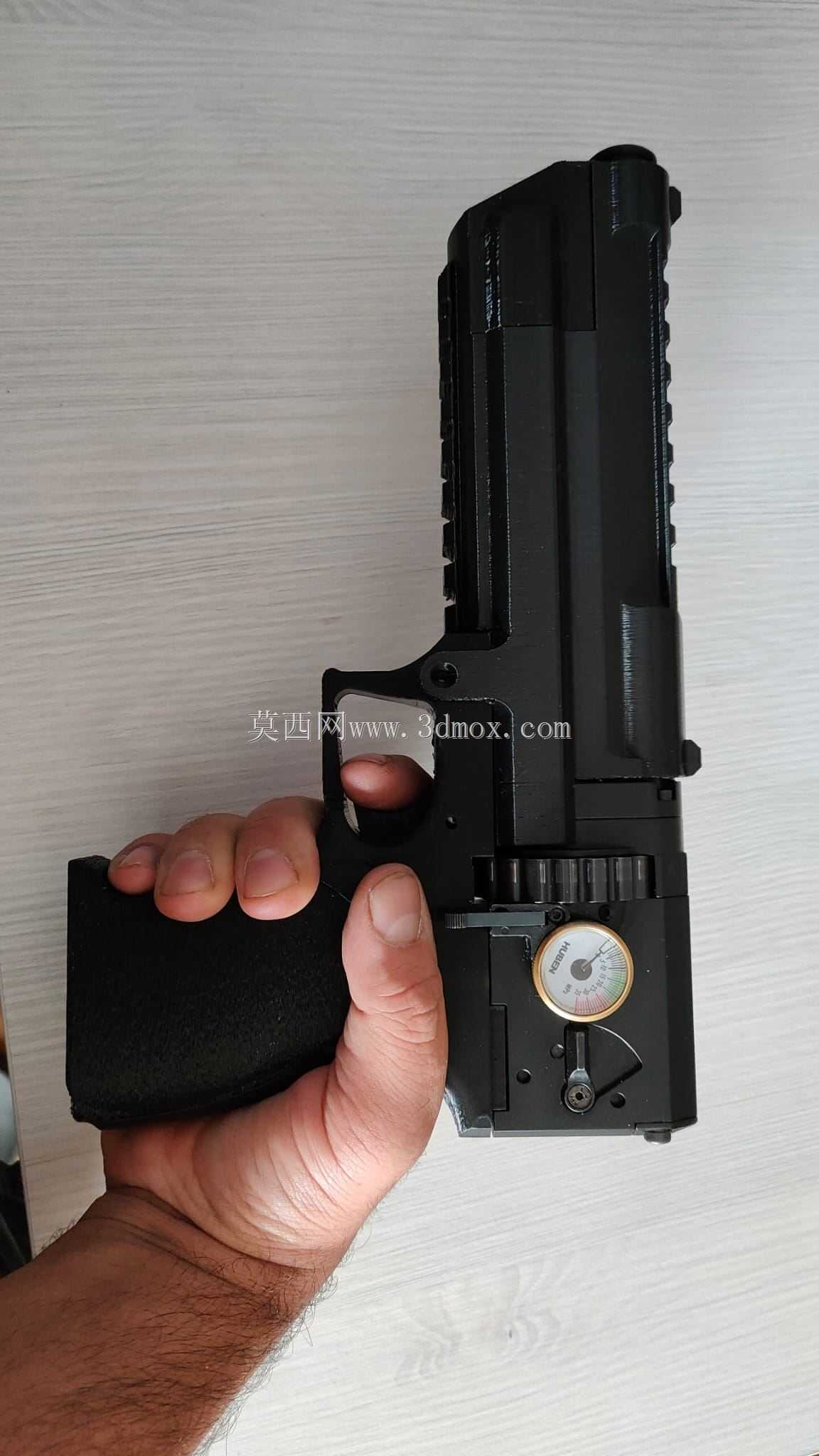

虎贲GK1手持气枪结构三维设计

　　本次呈现的手持气动发射装置结构，核心围绕低压气动发射的实用场景做结构落地，区别于常规仿真玩具的外观优先设计逻辑，整套结构从握持受力、气源布局、击发联动三个核心维度做了工程化的结构适配。从实际使用场景来看，这类手持气动装置多用于休闲竞技射击、户外软弹发射练习场景，结构设计上首先要保证单手握持的受力平衡，握把部分的轮廓贴合成年男性手掌自然握持的弧度，虎口位置做了12度的内收倾角，握持时手腕不需要额外弯折就能让枪管轴线与手臂受力线基本重合，连续击发时的后坐力可以顺着手臂传导，不会出现手腕偏转导致的射击精度偏差。

　　整套结构的核心布局采用枪管下置气源仓的设计，压缩气源存储段位于枪管正下方，长度与枪管外露段保持1:1.2的比例，整体重心落在扳机护圈前方12mm位置，单手握持时不会出现头重脚轻或者握把坠手的问题。气源仓与击发阀组的连接采用直插式密封结构，密封槽设计为双道O型圈布局，两道密封圈的间距为4mm，充气状态下可以承受1.2MPa的工作气压不会出现漏气问题，阀组的击发顶杆与扳机采用连杆式联动，扳机行程设计为8mm，触发力度控制在25N，既不会因为行程过短出现误触，也不会因为扳机力过大导致握持姿态变形。

　　枪管部分采用分段式结构设计，外露的散热段做了6道等距的横向散热槽，每道槽深1.5mm，槽宽3mm，连续发射时枪管内的热量可以通过散热槽快速导出，避免橡胶弹丸因为高温出现形变影响弹道精度。枪管尾部的弹轮采用旋转供弹结构，弹轮圆周均匀分布6个弹膛，每个弹膛的内径公差控制在±0.02mm，装弹后弹丸与弹膛的间隙保持在0.05mm，击发时高压气体不会从弹膛间隙泄漏，保证每一发弹丸的初速一致性。弹轮的旋转定位采用弹簧顶珠结构，每次击发后弹轮旋转60度，顶珠卡入定位槽后可以保证弹膛与枪管轴线的同轴度误差不超过0.03mm，避免出现弹丸擦碰枪管内壁的问题。

　　外壳部分采用半透明工程材质与不透明结构件拼接的设计，击发阀组、连杆联动结构所在的上半部分外壳采用透明PC材质，装配调试时可以直接观察内部构件的运动状态，不需要反复拆解外壳排查卡滞问题；握把、扳机护圈这些受力较大的部分采用加纤尼龙材质，表面做了细晒纹处理，握持时的摩擦力足够，手上有汗液也不会出现打滑。整体外形的总长度控制在240mm，高度为150mm，最宽处为握把位置的42mm，整体尺寸适配常规的快拔枪套安装尺寸，握把底部的宽度为32mm，可以直接插入通用规格的腰部枪套，不需要额外定制适配套具。

　　从结构设计的细节来看，所有运动构件的配合间隙都做了针对性的公差匹配，连杆与转轴的配合间隙控制在0.03-0.05mm，运动过程中不会出现旷量，同时低温环境下也不会因为材料收缩出现卡滞。击发簧的参数经过匹配测试，簧丝直径1.2mm，有效圈数6圈，自由长度22mm，预压后可以提供足够的击发力顶开气阀，同时不会因为簧力过大导致扳机扣力超标。弹轮的卡簧采用嵌入式设计，不会突出弹轮表面，旋转过程中不会剐蹭外壳内壁，长时间使用也不会出现外壳磨损掉屑的问题。

　　这套结构在设计时也考虑了拆装维护的便利性，整个装置的固定螺丝全部采用同规格的内六角螺丝，拆解只需要一把2mm内六角扳手就可以完成全部拆解，不需要专用工具。气阀部分的易损密封件全部采用通用规格的O型圈，后期维护更换不需要定制配件，常规五金渠道就可以采购到替换件。气源仓的充气接口采用通用的快插公头，适配常规的手动打气筒、高压气瓶充气接头，不需要专用的充气转接装置。
