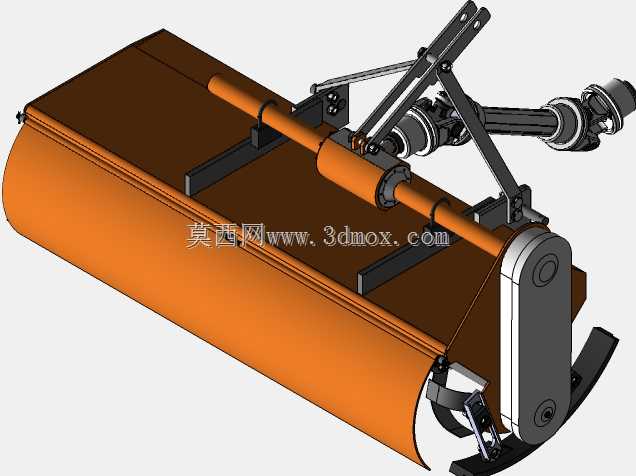

农用悬挂式旋耕作业设备结构设计

　　这款旋耕设备主要适配大马力轮式拖拉机的后悬挂三点连接接口，是大田耕整环节的核心作业机具，可直接完成旱地、水田的碎土、灭茬、耕后整平作业，替代传统犁耕加耙地的多工序流程，大幅缩短播前整地的作业周期。从结构设计逻辑来看，整机采用框架式焊接壳体作为承载主体，上部的悬挂架完全匹配国标三点悬挂尺寸，上拉杆连接点与两个下拉杆铰接点的相对位置经过反复校核，保证作业时机具的入土角度可通过拖拉机上拉杆灵活调整，作业过程中整机的受力可均匀传递至拖拉机后悬挂，避免局部应力集中导致的架体变形。设备的动力输入采用万向节传动轴结构，可适配拖拉机后输出轴的不同转速区间，传动路线从中央输入齿轮箱分流至侧边链传动（或齿轮传动）结构，最终驱动下部的旋耕刀辊做回转运动，

　　刀辊上的弯刀按照螺旋线排布规律固定在刀座上，不同旋向的刀片交错布置，保证作业时刀辊切削土壤的阻力均匀，不会出现单侧受力偏载导致的整机抖动。刀辊的回转半径经过优化，既保证常规作业深度下的碎土效果，又避免刀辊半径过大导致的动力损耗激增，刀座与刀辊轴的焊接位置做了坡口处理，焊接后进行整体去应力处理，避免长期作业受冲击载荷出现焊缝开裂的问题。侧边的传动护罩采用弧形贴合设计，既可以阻挡作业时带起的土块飞溅，又能为内部传动部件提供密闭防护，防止泥水、作物残茬进入传动腔造成部件磨损。上部设置的罩壳与拖板结构，可在刀辊切削土壤后将抛起的土块导流回落，经过拖板的挤压整平后，让耕后的地表平整度满足播种作业的基础要求，拖板的铰接位置设置了阻尼结构，

　　作业时可随地表起伏自适应调整角度，不会出现卡滞或者拖堆土壤的问题。从安装边界来看，整机的横向宽度适配常见的拖拉机轮距参数，作业时可覆盖拖拉机两轮之间的全部区域，不会出现漏耕问题，整机的纵向尺寸控制在合理范围，保证悬挂后拖拉机的转向灵活性，不会出现地头转弯时机具尾部刮蹭田埂的问题。设备的动力输入轴高度与拖拉机后输出轴高度差控制在万向节允许的夹角范围内，即使在作业入土状态下，万向节的传动夹角也不会超过许用值，保证传动效率与万向节的使用寿命。在实际作业场景中，这款设备可直接完成玉米、小麦等作物收获后的秸秆还田作业，高速回转的刀片可将地表的作物秸秆切碎并与表层土壤均匀混合，不需要额外配置秸秆粉碎设备，减少进地作业次数，降低对土壤的压实程度。

　　针对不同土壤质地的作业需求，可通过调整拖拉机的液压悬挂高度控制耕深，黏重土壤区域可适当降低作业速度，保证碎土率达到农艺要求，沙壤土区域可适当提高作业速度，提升作业效率。设备的刀片采用标准化快换结构，当刀片出现磨损或者崩刃时，不需要拆卸整个刀辊，只需要松开单个刀片的固定螺栓即可完成更换，田间维修的便利性大幅提升。整机的壳体板材厚度经过强度校核，可承受作业时遇到石块、树根等障碍物的瞬时冲击载荷，不会出现壳体变形的问题，所有外露的连接螺栓都采用防松设计，避免长期振动导致螺栓脱落引发的故障。传动腔的密封结构采用多道油封组合，可在水田淹水作业环境下阻止泥水进入腔体内，同时防止腔体内的润滑油泄漏，减少日常维护的频次。
