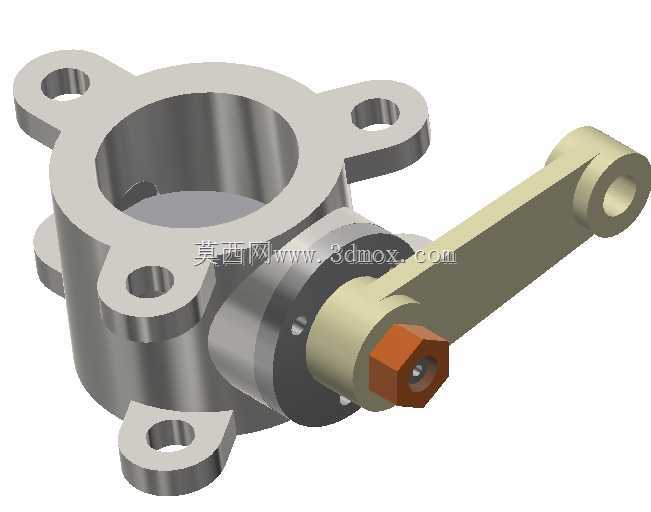

带手动操作杠杆的法兰式蝶阀结构设计

　　在工业流体输送管路系统中，蝶阀是应用占比极高的截断与调节类部件，这款带手动杠杆操作结构的法兰式蝶阀，主要适配低压工况下的水、油品、弱腐蚀性气体等介质的通断控制，常见于给排水管网、小型化工循环管路、暖通空调水系统、普通机床冷却管路等场景，相比同通径的闸阀、截止阀，它的结构长度更短，整体重量更轻，安装时占用的管路轴向空间更小，在布局紧凑的设备配套管路中优势十分明显。

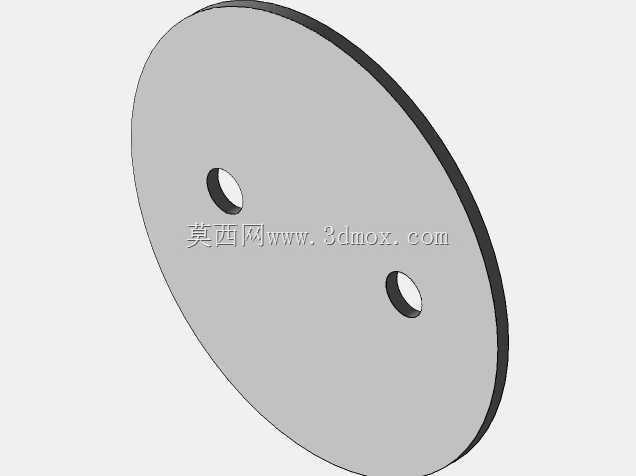

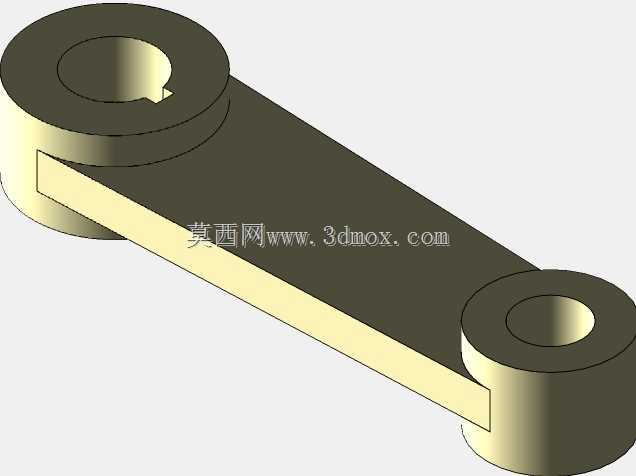

　　从实际功能逻辑来看，这款蝶阀的核心启闭件是绕阀杆轴线旋转的碟板，旋转角度在0到90度区间内，当碟板旋转至90度位置时阀门处于全开状态，此时介质流经的流道阻力极小，压损可以控制在很低的水平，适合大流量输送的工况需求；当碟板旋转至0度位置时，碟板密封面与阀座密封面完全贴合，实现管路截断，操作过程中通过外置的杠杆手柄带动阀杆转动，相比普通的手柄式蝶阀，杠杆结构可以放大操作力矩，在管路存在一定背压的情况下，操作人员不需要借助额外工具就能完成启闭动作，现场操作的便捷性更强。

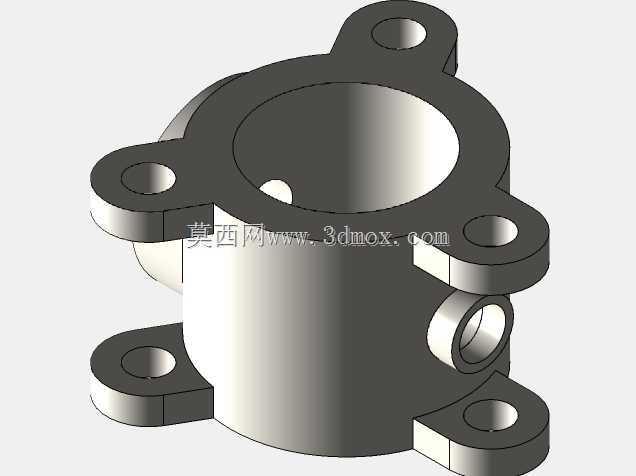

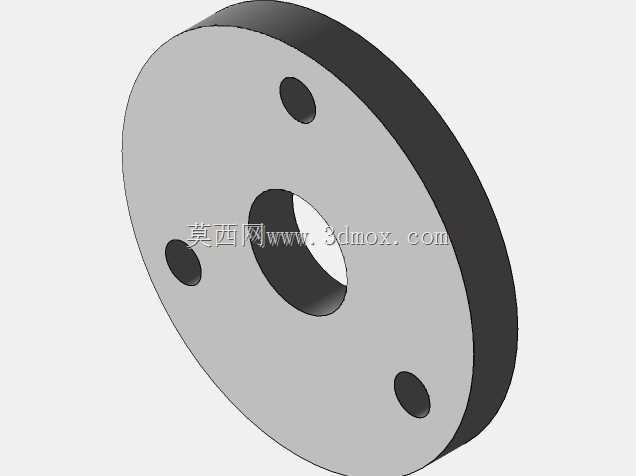

　　设计过程中首先要考虑的是安装适配性，这款蝶阀采用四孔法兰连接结构，法兰端的安装孔位按照对应通径的管路法兰标准排布，安装时只需要将阀门两端法兰与管路法兰对齐，穿入螺栓紧固即可完成固定，不需要额外加工焊接坡口，现场拆装维护的效率很高。阀体主体采用圆筒式流道设计，内壁没有多余的凸起结构，介质流经时不会产生明显的紊流，也不容易积存介质中的杂质，长期使用后出现卡涩的概率更低。阀杆与阀体之间设置了密封填料结构，能够避免介质从阀杆转动间隙处泄漏，同时填料压盖可以通过螺栓调整压紧力，当长期使用出现轻微泄漏时，不需要拆解整个阀门就能完成密封补偿，大幅降低了后期维护的工作量。

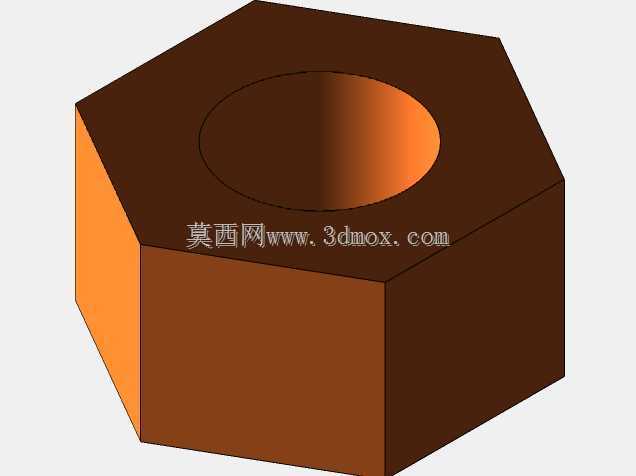

　　从安装边界尺寸来看，这款蝶阀的轴向结构长度远小于同压力等级的闸阀，阀体外侧的四个法兰耳呈对称分布，安装时需要预留的径向操作空间主要集中在手柄侧，手柄处于全关位置时的外伸长度是现场管路布局需要重点考量的尺寸，要避免手柄转动过程中与周边管路、设备构件发生干涉。碟板的转动轨迹完全在阀体内腔范围之内，全开状态下碟板边缘不会突出到法兰连接面之外，安装时不需要额外预留碟板转动的轴向空间，适配性更强。操作手柄末端设置了六角锁紧结构，当阀门调整到特定开度位置时，可以通过锁紧螺母固定阀杆位置，避免管路介质流动产生的冲击力带动碟板自行转动，导致开度变化影响管路流量稳定性。

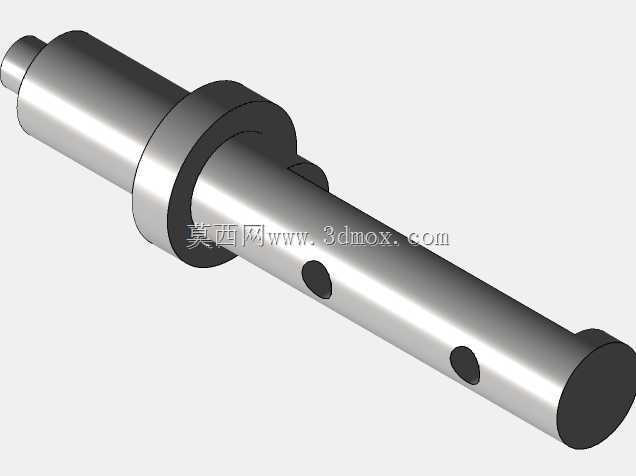

　　在结构细节处理上，阀体与法兰耳采用一体化成型结构，相比焊接式法兰结构，整体的结构强度更高，在管路存在轻微振动的工况下，不会出现法兰焊缝开裂的问题。阀杆与碟板的连接采用扁方配合结构，能够传递更大的操作扭矩，不会出现长期开关后阀杆与碟板打滑的问题。密封面采用堆焊耐磨材质的设计，即使介质中含有少量固体颗粒，长期开关磨损后也能保持良好的密封性能，延长阀门的整体使用寿命。这款蝶阀的结构设计没有采用复杂的电动、气动执行机构，完全依靠手动操作，结构简单可靠，故障率极低，特别适合不需要频繁调节、不需要远程控制的就地操作管路场景，在配套机床冷却系统、小型循环水站、车间压缩空气支管路等场景中，能够以极低的成本实现稳定的流体控制功能，同时后期维护不需要专业技术人员，普通运维人员就能完成常规的检修与密封件更换工作，全生命周期的使用成本远低于带复杂执行机构的控制阀门。
