果蔬浆果去石打浆处理设备结构

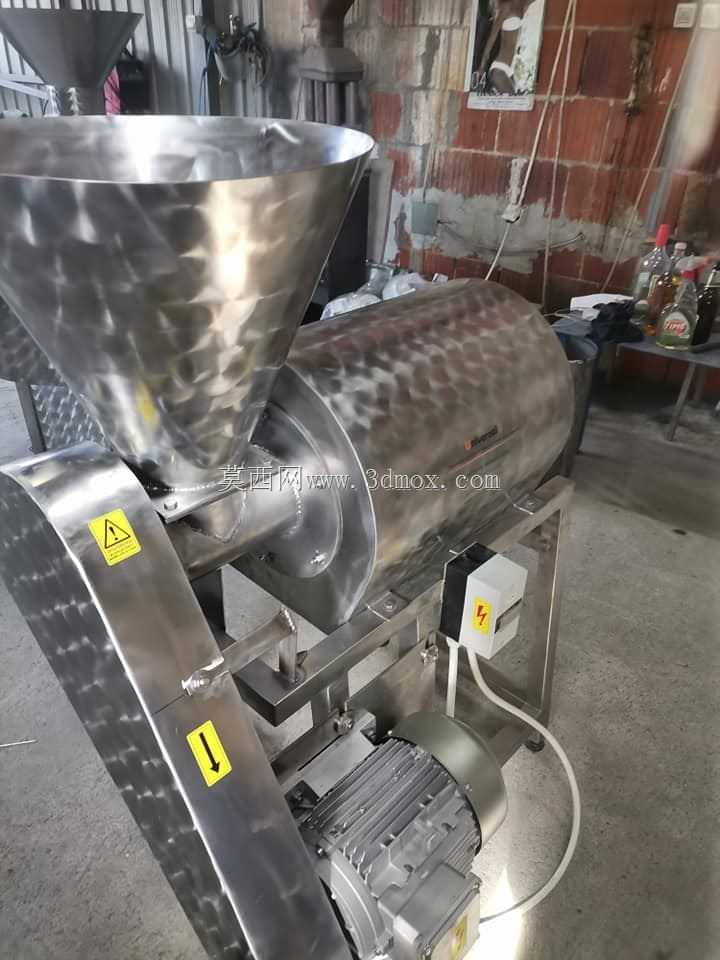

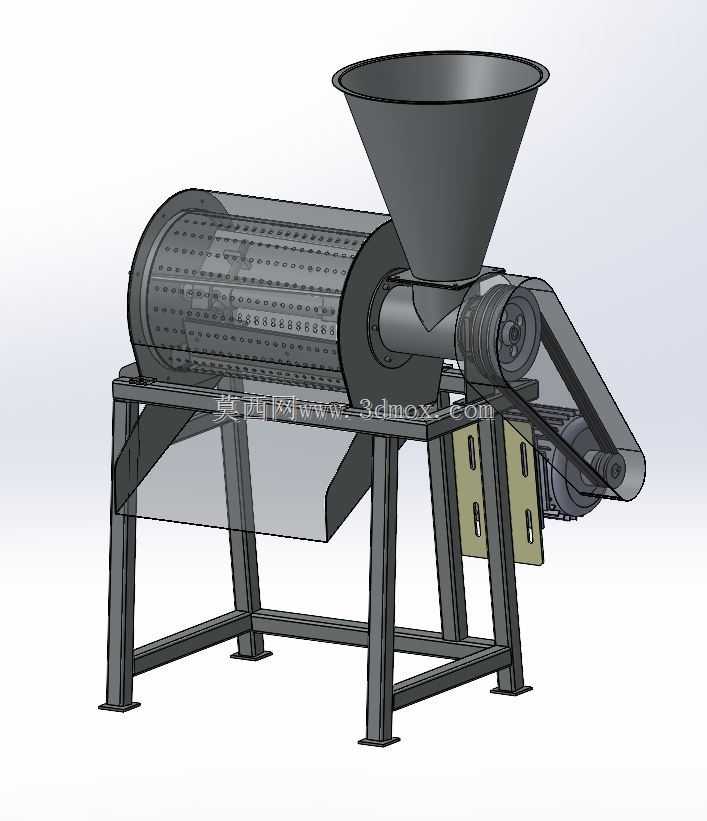

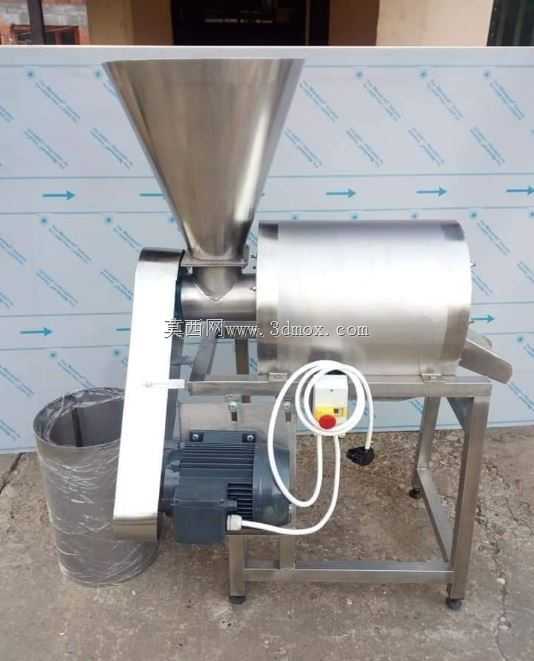

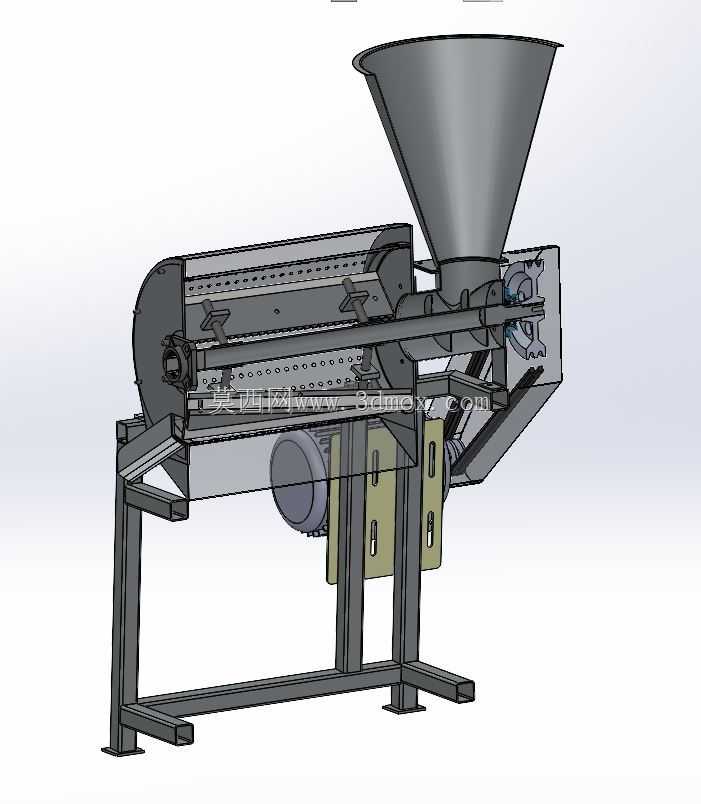

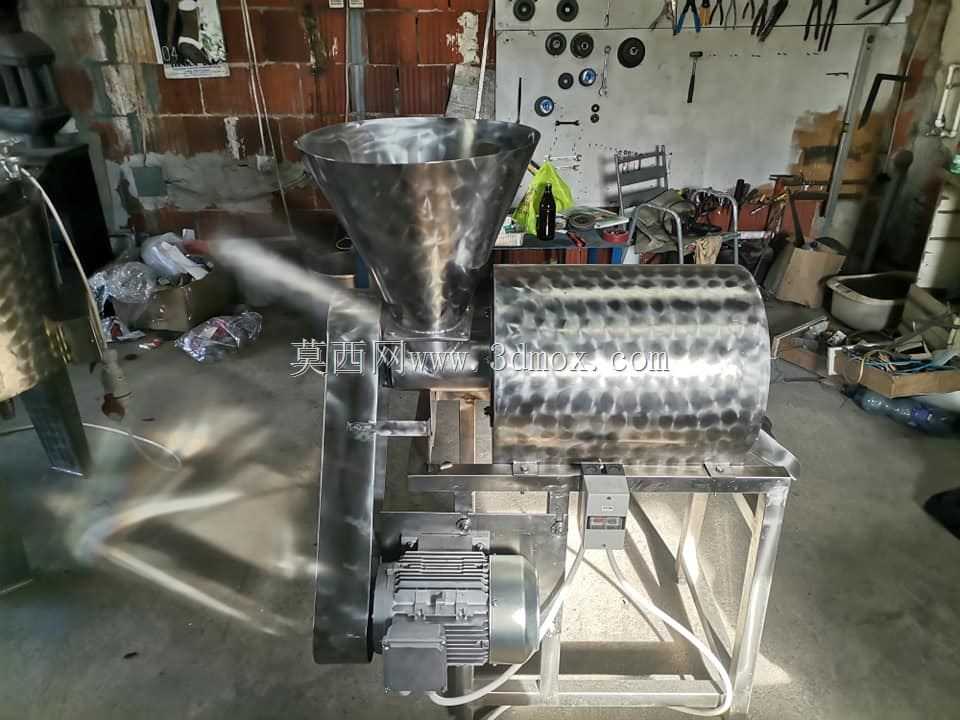

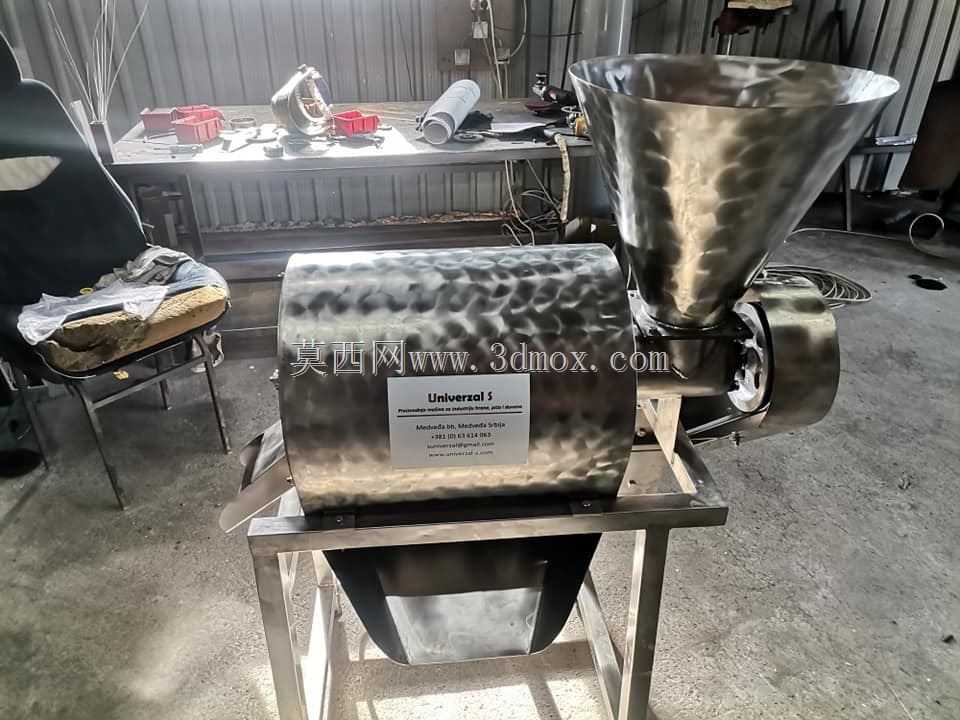

　　这款设备主要面向中小型果蔬加工产线的前段预处理工序，适配浆果、核果类及部分茎叶类蔬菜的打浆去石作业，可直接对接清洗输送线出料端，完成原料的除杂、粉碎、浆渣分离初加工环节，在果酱、果酒、浓缩果蔬汁加工场景中，能有效去除原料中混杂的砂石、金属碎屑等硬质杂质，避免后续精制工序的设备磨损，同时完成果肉的破碎打浆，减少产线前段的设备配置数量。从结构布局来看，设备采用上方进料、侧方出浆、端部排渣的流道设计，顶部的锥形进料斗做了大倾角扩口设计，可承接连续进料的物料流，避免湿滑原料在进料口堆积架桥，进料斗下方直接对接卧式筛筒的进料腔，筛筒采用冲孔板卷制结构，孔径根据加工物料的特性可做适配调整，浆果类加工时选用1.5-3mm孔径，

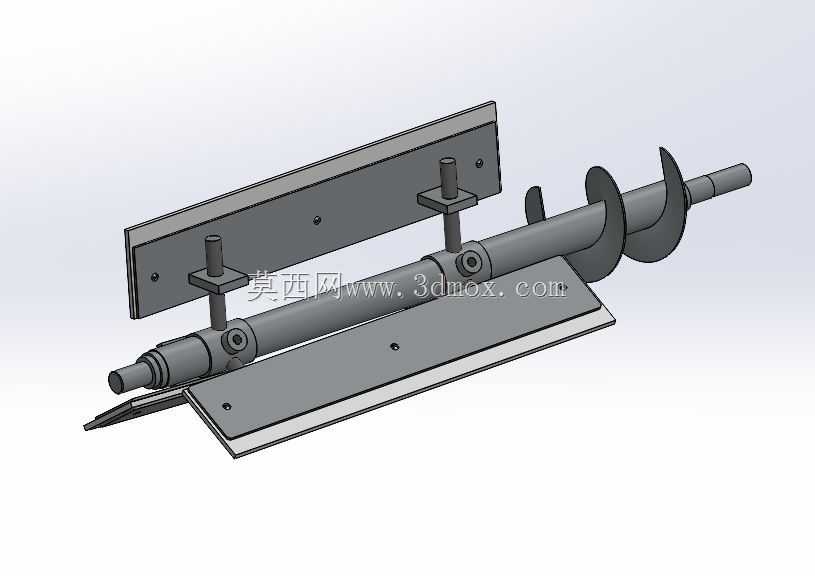

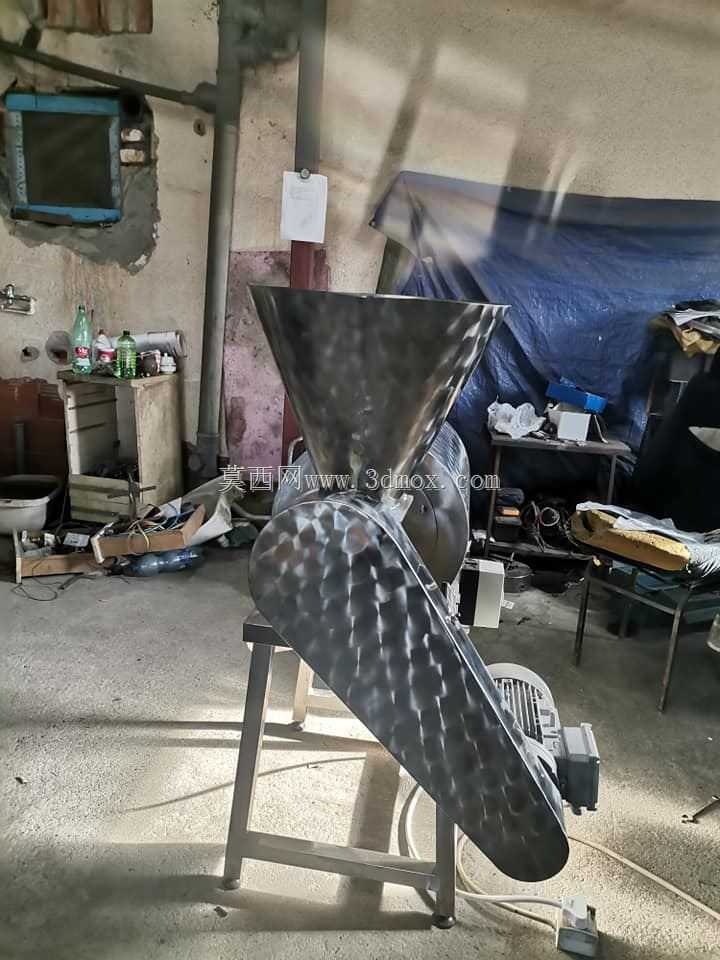

　　处理硬质果蔬时可更换更大孔径筛板，筛筒内部的输送打浆叶片采用变螺距设计，进料段螺距较大，可快速将落入的物料推送至打浆区段，打浆段螺距缩小，同时叶片边缘做了锯齿形结构，在旋转过程中对物料进行揉搓、破碎，使果肉透筛成为果浆，砂石等重质杂质因密度差异，在筛筒旋转过程中会沉积在筛筒底部的导渣槽内，随着叶片推送从端部的排渣口排出，实现果浆与硬质杂质的分离。设备的传动系统布置在筛筒的出料侧，采用皮带轮减速传动结构，电机安装在机架侧面的可调式安装板上，可通过调整安装板位置张紧传动皮带，这种传动布局可避免传动部件与进料、出浆区域的物料接触，降低清洁维护的难度，同时皮带传动具备一定的过载缓冲能力，当进料量突增或混入较大硬质异物时，

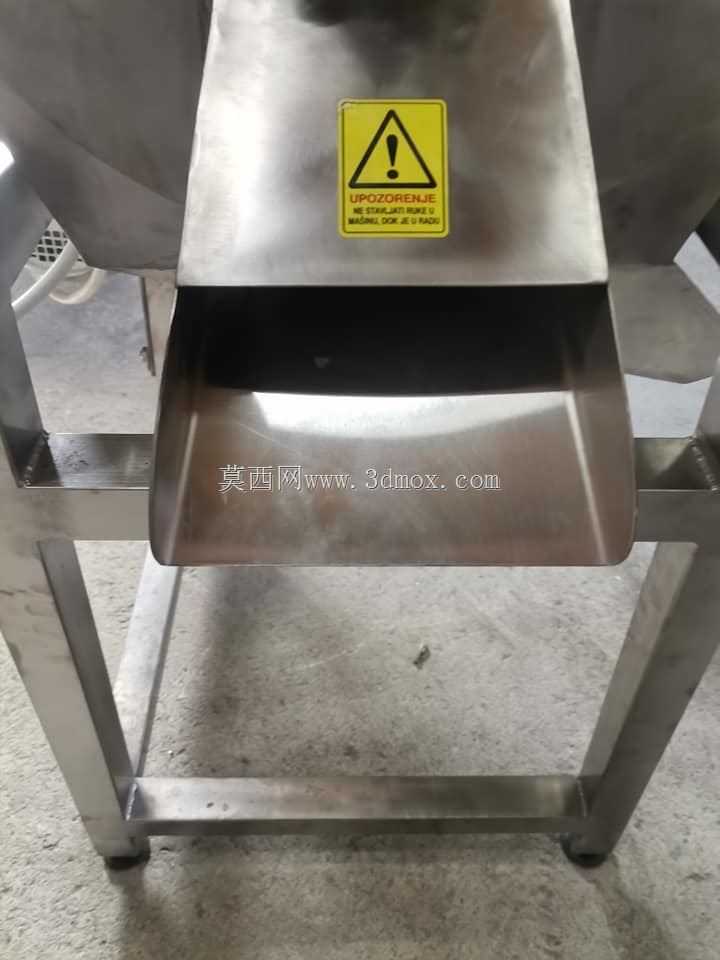

　　可通过皮带打滑保护电机及内部打浆构件不受损坏。机架采用方管焊接结构，四条支腿做了向外倾斜的支撑设计，底部预留了地脚螺栓安装孔，可直接固定在车间混凝土地面上，设备整体的安装宽度控制在1.2米以内，长度约1.8米，进料口高度约1.6米，可匹配常规高度的爬坡输送机出料端，无需额外搭建过高的操作平台，出浆口位于筛筒下方的倾斜导板位置，导板做了光滑圆弧过渡，可将筛出的果浆导流至下方的接浆容器或输送泵进料口，避免果浆在机壳内部残留堆积。在设计细节上，筛筒的端盖采用快拆式抱箍结构，无需专用工具即可拆卸端盖抽出内部筛筒，方便更换不同孔径的筛板，也便于定期清理筛孔内卡滞的果蔬纤维，设备的所有与物料接触的构件均采用光滑表面处理，焊接位置做了圆弧打磨，

　　无卫生死角，符合食品加工设备的清洁要求，打浆叶片与筛筒内壁的间隙控制在3-5mm，既保证打浆过程中不会过度破碎果籽导致果浆出现苦涩味，也能避免间隙过大造成的果肉残留浪费。设备的处理能力适配每小时500公斤的进料量，适合小型加工坊、农户合作社的果蔬加工需求，相比传统的单独破碎机+去石机的配置，这款集成式设备占地面积更小，动力配置仅需单台3kw电机即可驱动，能耗更低，同时设备的整体重心偏低，运行过程中振动较小，无需做特殊的减震基础即可稳定运行，在实际使用中，可根据加工物料的特性调整电机转速，加工软质浆果时可采用较低转速，减少果籽破碎率，处理硬质果蔬时可提高转速增强破碎效果，设备的排渣口可配置小型螺旋输送机直接将杂质输送至废料收集区，实现连续化作业，无需人工频繁清理排渣区域。
