手推式小型水稻插秧作业设备结构设计

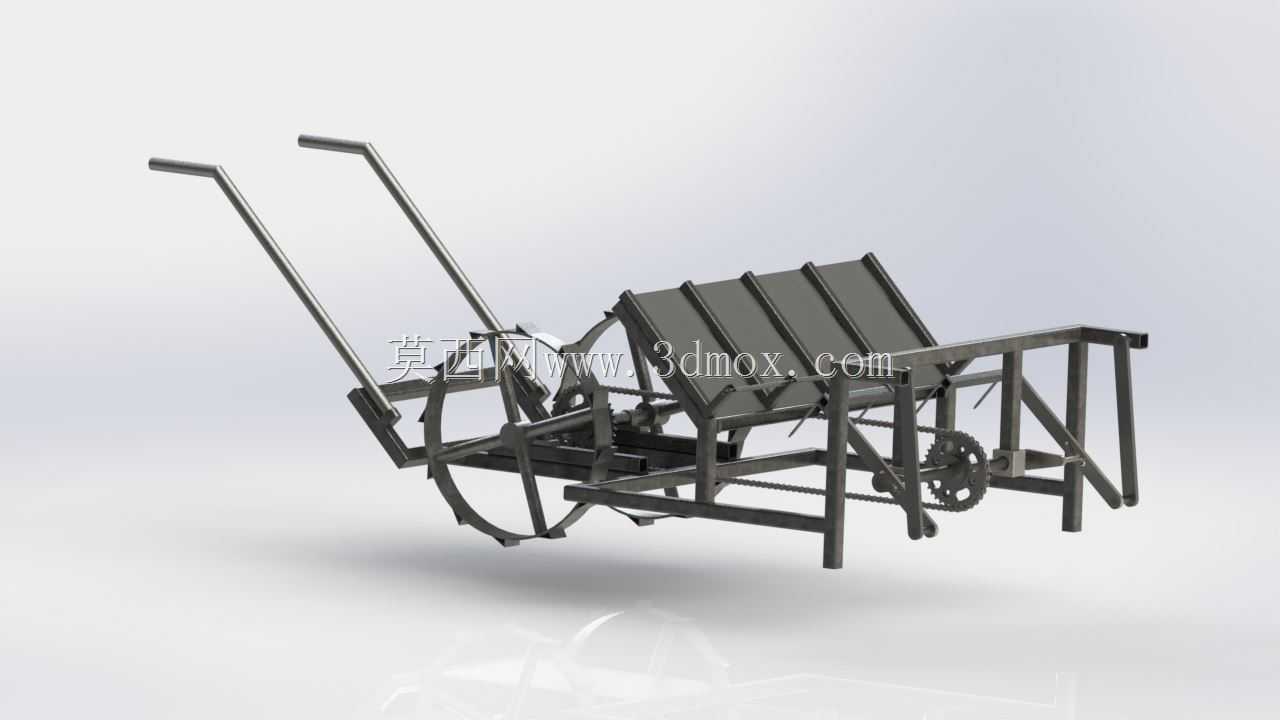

　　这款手推式插秧设备的结构设计，完全适配南方丘陵地带小块水田、山区零散梯田的水稻移栽作业场景，这类地块面积狭小、田埂曲折，大型乘坐式插秧机无法进入作业，长期依赖人工弯腰插秧，劳动强度极大，作业效率低下，这款小型设备的出现刚好填补了小地块水稻种植机械化的空白。从实际作业用途来看，设备可完成秧苗的分取、输送、栽插全流程动作，操作人员仅需握持扶手推动设备沿田块行进，即可同步完成定距、定深的秧苗栽插，无需反复弯腰取秧、插苗，单台设备每日作业量可覆盖8-10亩水田，作业效率是纯人工插秧的4-5倍，且栽插深度、株距一致性远高于人工作业，能有效避免人工插秧深浅不一、株距不均导致的秧苗返青慢、分蘖差问题。

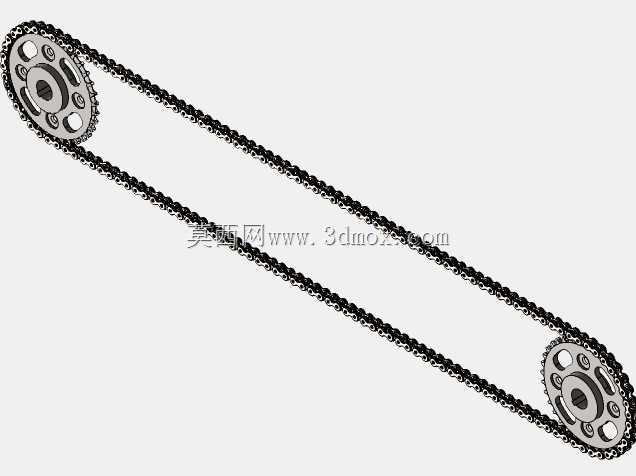

　　从功能特性来看，整机采用纯机械传动结构，无液压、电控元件，完全依靠地轮转动提供动力输出，地轮轮缘设计有凸起抓地齿，在泥泞水田中可获得足够附着力，不会出现打滑丢转的问题，传动路径通过链轮、链条将地轮的转动传递至分插机构，分插机构采用曲柄摇杆结构，可模拟人工插秧的取秧、运秧、插植、回程动作轨迹，秧苗放置台设计有倾斜导槽，可整齐摆放毯状秧苗，随作业进程自动横向进给，保证分插机构每次取秧量均匀一致，不会出现缺秧、多秧的情况。扶手高度设计符合人体工程学，操作人员站立握持时手臂自然下垂，无需弯腰或抬臂，长时间作业不易产生疲劳，整机重量控制合理，在水田中行进时不会过度下陷，转向时仅需轻抬扶手即可调整行进方向，在宽度不足1米的狭窄田块中也能灵活转向调头。

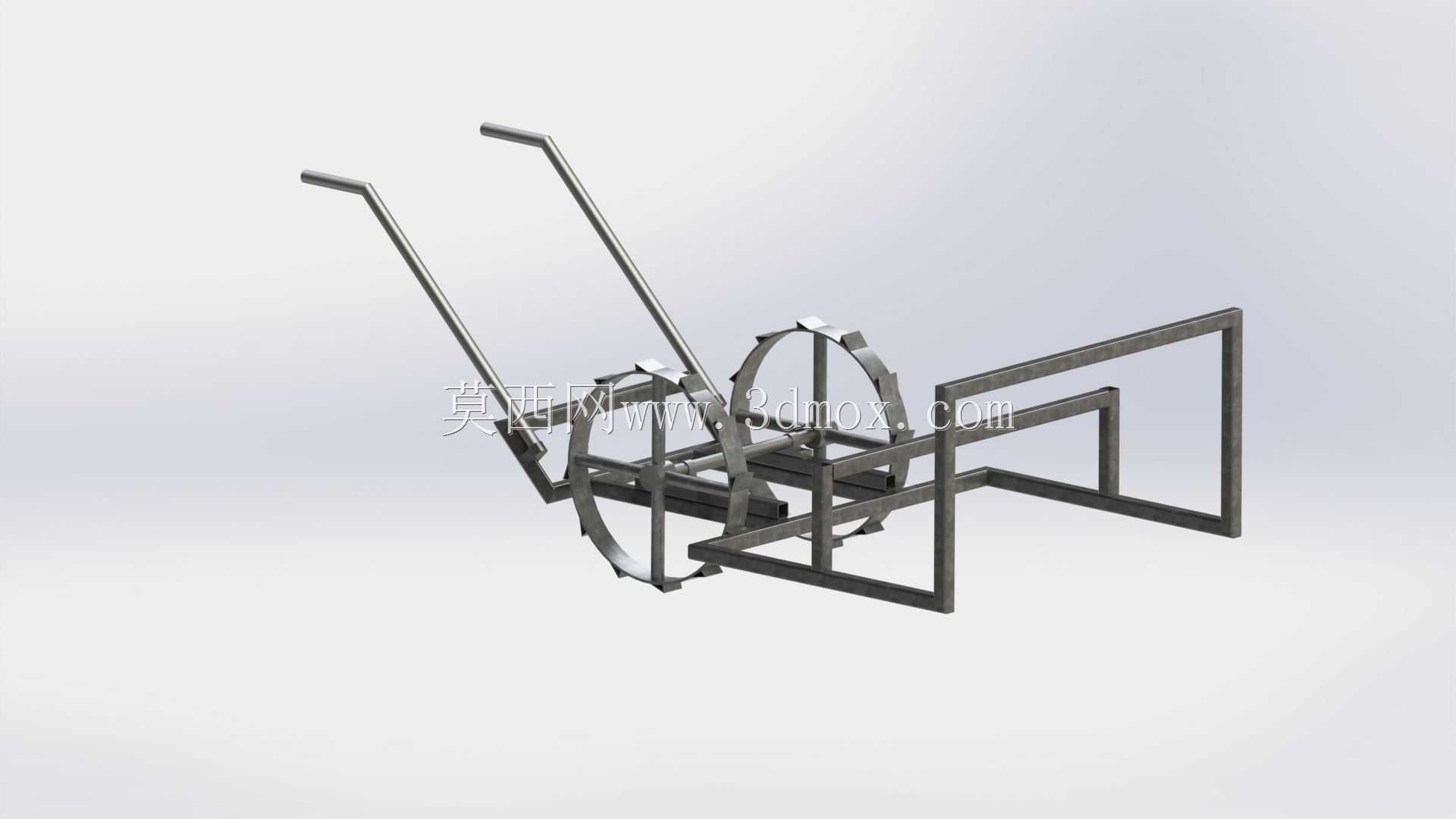

　　设计思路上，整个结构优先考虑水田作业的可靠性与易维护性，所有转动部位均采用防水密封轴承，避免泥水进入造成磨损卡滞，机架采用方管焊接结构，整体刚性充足，可承受水田行进中的颠簸与载荷，没有多余的装饰性结构，所有杆件、传动件均外露布置，作业后清理泥水时可直接冲洗，无需拆解护罩，日常维护仅需定期给传动链条加注润滑脂即可，普通农户无需专业维修知识即可完成日常保养。分插机构的运动轨迹经过反复校核，取秧位置精准对准秧箱的秧苗切块位置，插植时秧爪垂直入土，回程时秧爪向后上方抬升，不会带起已栽插的秧苗，栽插深度可通过调整地轮与机架的相对高度进行调节，适配不同秧龄、不同土质的水田作业需求，秧苗株距可通过更换传动链轮的齿数进行调整，满足不同品种水稻的种植密度要求。

　　从外形尺寸与安装边界来看，整机作业状态下宽度约750mm，长度约1200mm，扶手顶端高度约900mm，可轻松通过宽度800mm以上的田埂缺口，运输状态下可将扶手向下折叠，折叠后整机高度不超过500mm，可放置在普通农用三轮车、摩托车后座上转运，适合散户种植户跨地块转场作业。安装边界上，所有传动部件的运动包络均在机架轮廓范围内，作业时不会出现部件超出机架剐蹭田埂或已插秧苗的情况，秧箱最大可承载20kg毯状秧苗，单次加秧可满足200米左右行程的作业需求，加秧操作仅需将成块秧苗放置在秧箱导槽内即可，无需额外固定，操作门槛极低，即使是没有农机操作经验的农户，经过10分钟左右的熟悉即可独立操作作业。设备的地轮接地比压经过优化，在深度200mm以内的糊泥层水田中均可正常作业，不会出现陷车无法行进的问题，针对沙质土、黏重土等不同土质的水田，可通过调整地轮配重块的数量改变接地压力，保证传动系统获得足够的动力输入，避免打滑导致的漏插问题。
