适配FPV无人机VTX模块的工作台散热装置

　　在FPV穿越机的台架调试环节，数字图传VTX模块长时间高功率运行时的过热问题，一直是困扰不少玩家与调试人员的痛点——轻则触发模块过热降频导致图传卡顿、延迟升高，重则直接烧毁核心芯片，甚至在调试台面上引发冒烟、起火的安全隐患，这款散热装置正是针对这一实际场景设计的专用冷却结构。

　　从实际使用逻辑来看，这套结构没有采用复杂的温控电路或者定制散热部件，而是选用了市面上极易采购的5V USB规格5015径向风扇作为风源，搭配从旧件上拆解复用的闩锁式开关，直接通过USB接口取电即可工作，开关的存在可以让调试人员在接通供电线后，自主控制散热风扇的启停，不需要反复插拔USB接头，避免调试过程中频繁通电图传模块带来的信号冲击，也减少了接口磨损的概率。考虑到不同人能找到的旧开关尺寸、安装位存在差异，结构设计时特意在开关安装区域预留了足够的修改余量，不需要严格匹配特定型号的开关，只要是尺寸接近的闩锁开关，都可以通过少量打磨调整完成装配，降低了自制改装的门槛。

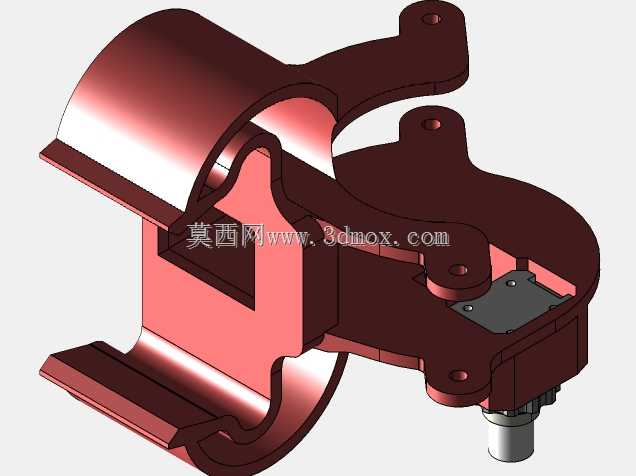

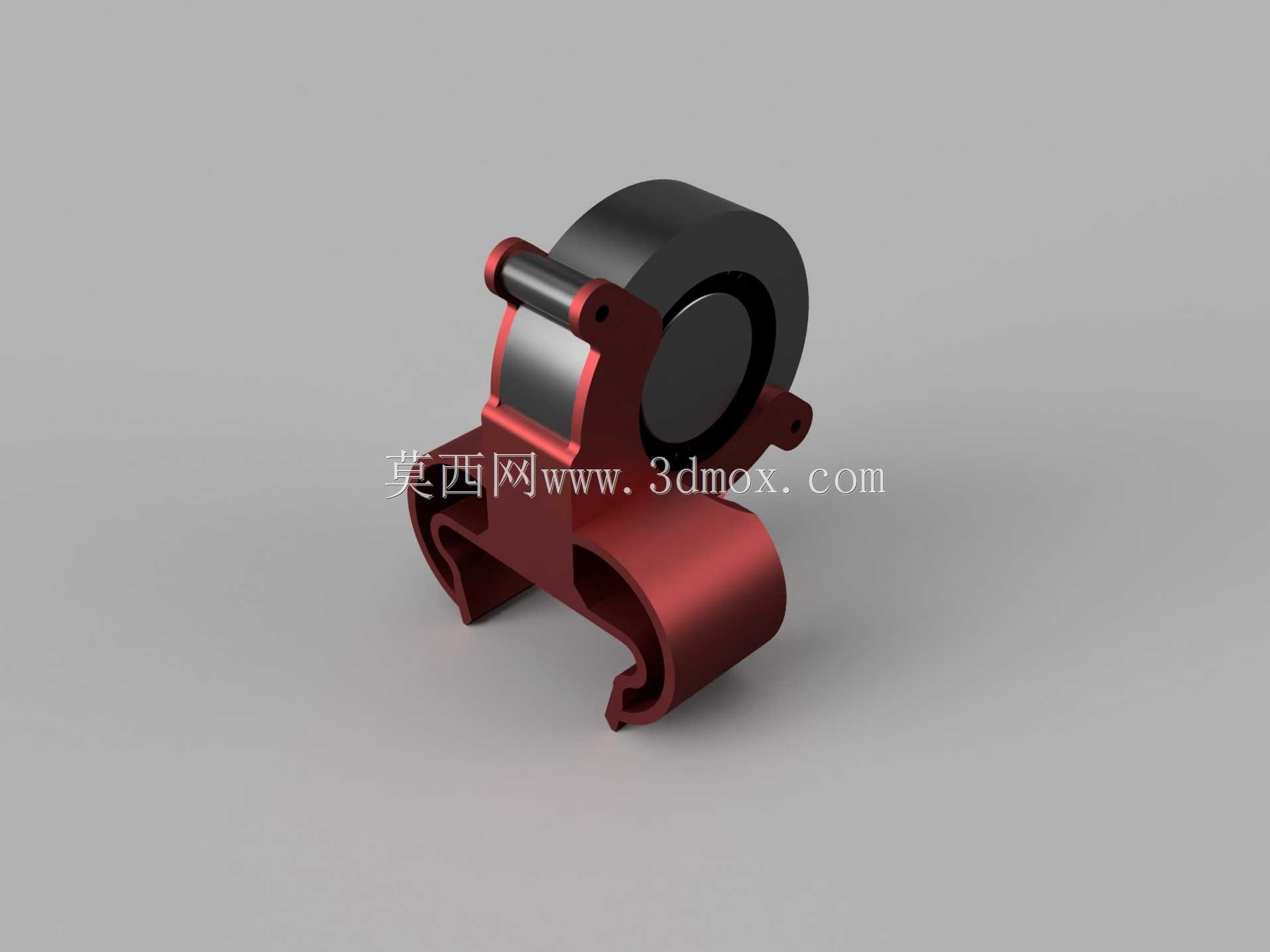

　　结构的安装固定部分采用了卡扣式的夹持设计，不需要在VTX模块或者工作台面上打孔，也不需要额外的绑带、螺丝固定，直接通过结构自身的弹性卡爪卡在工作台的对应边缘，或者直接夹持在VTX模块的散热壳体外侧即可，安装位置可以根据调试时的模块摆放角度灵活调整，确保风扇的出风方向正对着VTX模块的核心发热区域。整个结构的外形轮廓完全围绕5015风扇的安装边界设计，风扇嵌入在红色的结构壳体内部，出风端做了导流收窄的结构，把风扇吹出的气流集中导向VTX的发热芯片位置，避免气流散逸，提升散热效率；结构上预留的轴孔与安装凸台，完全匹配5015风扇的固定孔位，风扇可以直接通过螺丝锁紧在结构上，不需要额外做转接件。

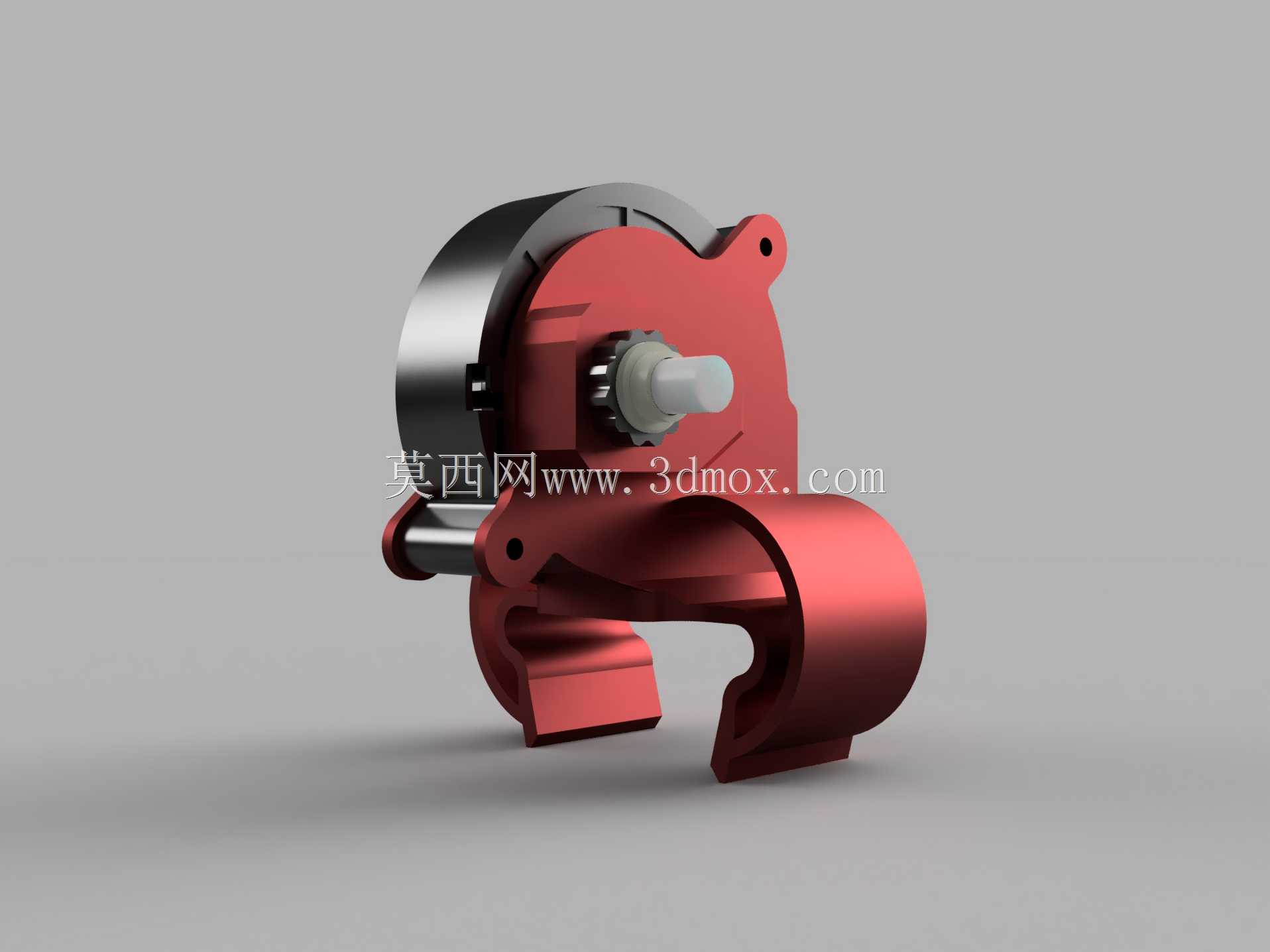

　　从安装边界尺寸来看，整个结构的宽度与5015风扇的厚度保持一致，长度方向延伸出的卡扣部分做了圆弧过渡，不会在安装调试时剐蹭到旁边的接线或者其他调试设备，突出的开关安装位刚好在结构的侧上方，调试人员伸手就可以触碰操作，不需要俯身寻找开关位置。结构的材质适配常见的FDM3D打印工艺，打印时不需要添加支撑，所有的安装孔位、卡扣结构都可以一次打印成型，壁厚设置在2mm左右，既可以保证夹持时的结构强度，不会因为反复拆装出现卡扣断裂，也不会因为壁厚过大导致打印时间过长、耗材浪费。

　　实际台架测试过程中，这套散热结构可以让高功率运行的VTX模块外壳温度降低20摄氏度以上，完全避免了长时间满功率运行时的过热降频问题，而且因为风扇是独立供电控制，调试结束后可以先关闭风扇，待VTX模块温度降到安全范围后再断开整体电源，避免模块余温积聚带来的安全隐患。结构上没有多余的装饰性设计，所有的曲面、凸台、开孔都是为了实现安装固定、气流导流、开关装配的功能，哪怕是没有建模基础的爱好者，也可以根据自身使用的风扇尺寸、开关型号，对这个结构做简单的参数调整，快速打印出适配自己调试场景的散热部件，不需要从零开始绘制结构，大幅缩短了自制调试辅助工具的周期。
