GMAM Garratt型铰接式蒸汽机车结构

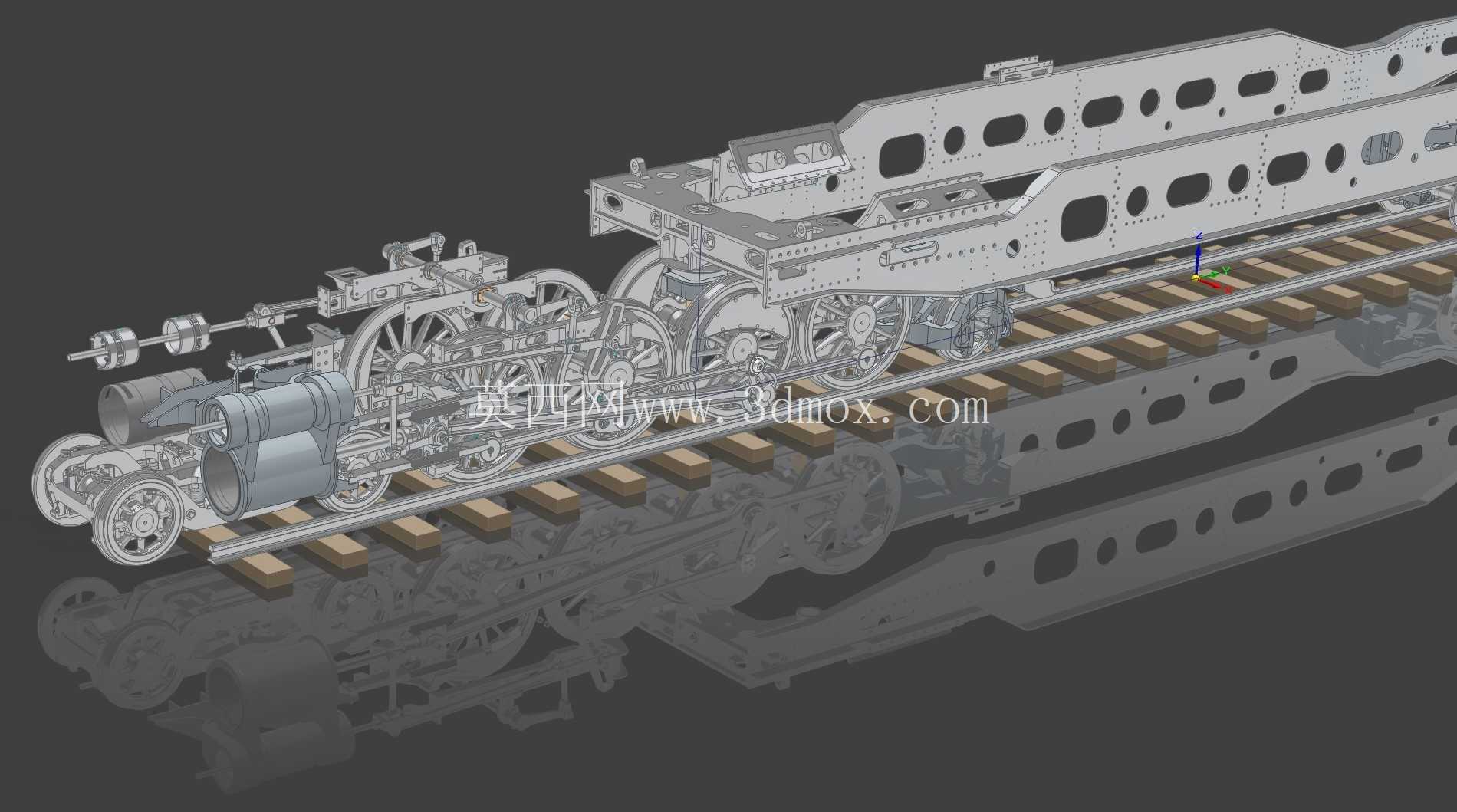

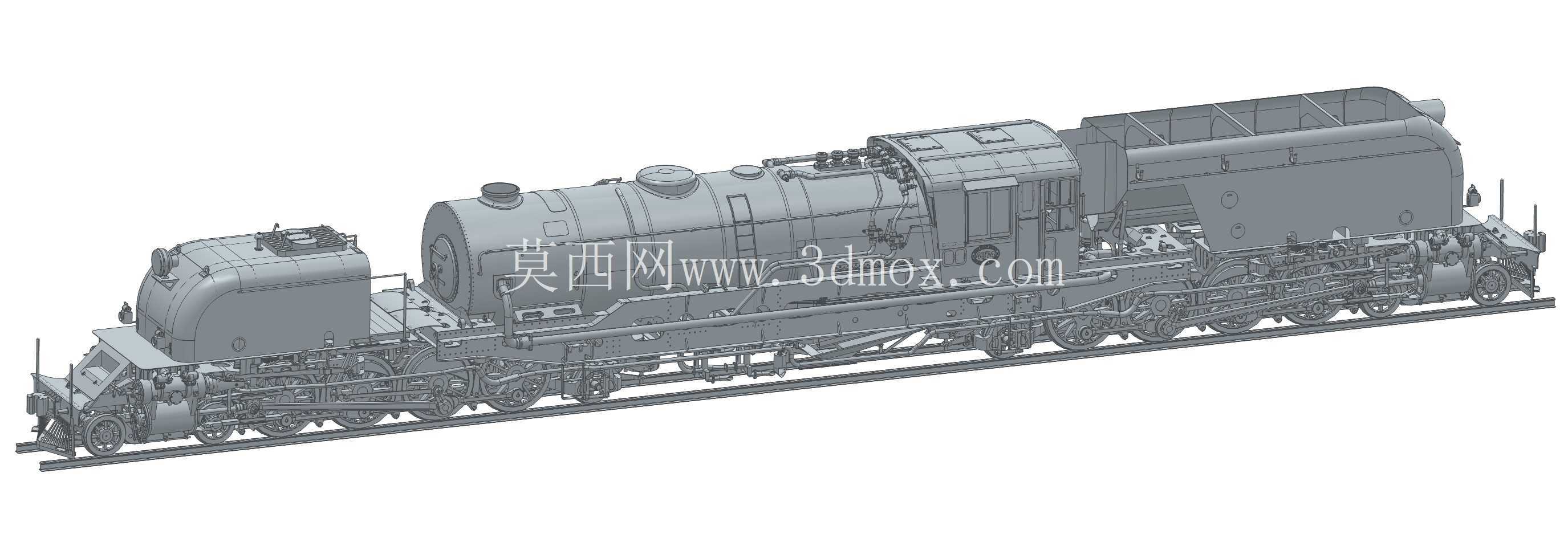

　　该款铰接式蒸汽机车的三维结构，完整还原了Garratt型机车特有的双端动力单元布局，区别于传统蒸汽机车的单一大车架设计，其走行部分分为前后两个独立的动力转向架模块，中部为锅炉与煤水存储的承载主体，这种布局从根源上解决了大马力蒸汽机车轴距过长、小半径曲线通过能力不足的问题，在山区铁路、窄轨干线的重载运输场景中曾有极为广泛的应用。从结构设计逻辑来看，前后两个动力单元均集成了独立的汽室、汽缸与动轮组，动轮通过连杆结构实现动力同步传递，每个动轮的轴箱定位均采用滑动轴承配合导框式定位结构，能够在承载整备重量的同时，适应轨道的垂向与横向不平顺，避免轮缘偏磨带来的运维损耗。

　　车架部分采用铆接式箱型梁结构，所有承载梁的开孔均做了圆弧过渡处理，既降低了整体自重，又避免了应力集中导致的车架疲劳开裂，这也是早期重型铁路车辆承载结构的典型设计思路，在当时的焊接工艺尚未成熟的阶段，铆接结构的可靠性更适配重载机车的长期交变载荷工况。走行部与中部主车架的连接采用中心销加旁承的结构，中心销承担纵向与横向的定位作用，旁承则承担垂向载荷传递，同时允许前后动力单元相对于主车架产生一定角度的回转，以此适配小半径曲线的通过需求，在曲线段运行时，前后动力单元可分别沿曲线切线方向偏转，大幅降低轮轨之间的横向作用力。

　　轮对部分的设计严格匹配米轨轨距的安装边界，动轮直径与导轮、从轮的直径配比经过优化，既保证了足够的粘着牵引力，又能控制整车的重心高度，避免高速运行时的脱轨风险，轨道部分的建模还原了木枕加钢轨的典型线路结构，轨枕间距、钢轨断面尺寸均符合对应年代的铁路建设标准，可直接用于机车限界校核、动力学仿真分析的基础模型。螺旋弹簧部分的结构虽然做了简化等效处理，但整体刚度匹配、安装位置均符合实车的一系悬挂设计逻辑，能够准确传递轮对与车架之间的振动载荷，在做整车运行姿态模拟时，可通过替换弹簧的刚度参数、阻尼参数，实现不同线路工况下的运行状态仿真。汽缸与汽路部分的布局清晰展示了蒸汽从锅炉进入汽室、再通过配气机构进入汽缸推动活塞往复运动的完整路径，活塞与十字头、连杆的连接结构完整还原了阀动装置的运动逻辑，可直接用于运动学仿真，演示蒸汽机车的动力传递全过程。整车的安装边界严格遵循窄轨铁路的机车车辆限界要求，所有外伸部件均未超出限界轮廓，在与线路、站台、信号设备等周边设施做装配校验时，可直接调用该模型完成干涉检查，无需额外调整外轮廓尺寸。

　　这类铰接式蒸汽机车的结构设计思路，对后续的大功率内燃机车、电力机车的转向架布局也有一定的借鉴意义，其双端动力单元的载荷分配逻辑，至今仍在部分重载货运机车的设计中有所体现，该三维结构完整保留了所有关键承载部件、运动部件的装配关系，既可以作为铁路装备发展史的结构展示模型，也能为轨道交通装备的结构设计、运动仿真提供可参考的基础数模，帮助设计人员直观理解铰接式机车的载荷传递路径、运动自由度约束逻辑，在做新型轨道车辆的转向架方案论证时，可通过对该结构的参数化调整，快速验证不同轴距、不同动轮配置下的曲线通过能力。
