机床传动用双联复合齿轮结构设计

　　这套复合齿轮结构主要面向普通车床主轴箱、进给箱的传动链路设计，适配CA6140系列卧式车床的多级变速传动需求，在机床切削作业中承担动力分流、转速匹配的核心作用。从实际应用场景来看，这类复合齿轮多安装在传动轴的固定工位，通过与相邻轴上的滑移齿轮、固定齿轮啮合，实现不同传动比的切换，满足车床车削外圆、端面、螺纹、内孔等不同工序下的主轴转速、进给量匹配要求，避免单齿轮传动需要多轴排布带来的箱体空间浪费问题。

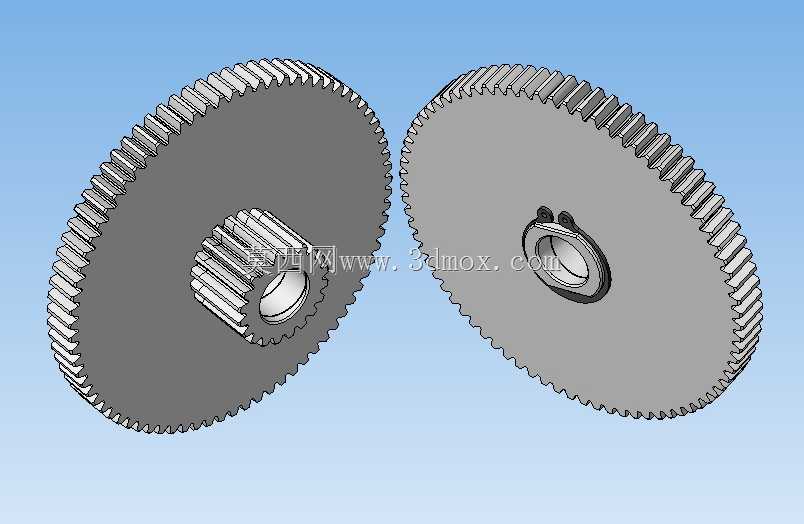

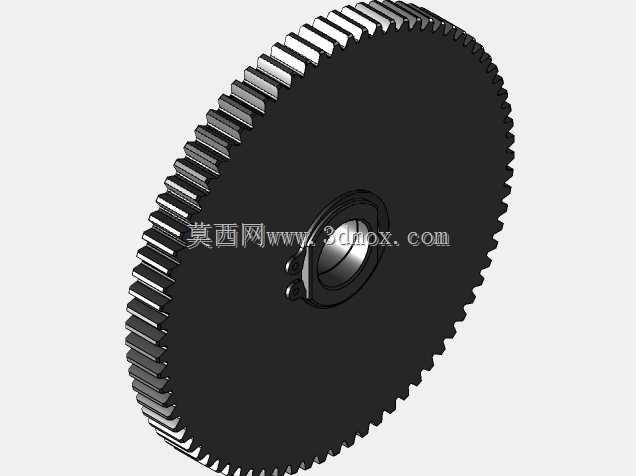

　　从功能特性上看，该结构采用大小齿轮同轴一体的双联布局，大直径齿轮为直齿圆柱齿轮，适配低速大扭矩传动工况，小直径齿轮同样为直齿结构，负责高速级动力传递，两齿轮的齿向、同轴度在建模阶段就做了严格的公差约束，齿面啮合侧隙控制在0.08-0.15mm区间，既保证传动过程中不会出现卡滞、打齿问题，也能减少反向传动间隙带来的进给误差。齿轮中心的安装孔采用键槽定位结构，搭配轴用挡圈槽实现轴向固定，安装时无需额外设计轴向定位套，直接通过平键传递扭矩，挡圈卡入轴上的环槽即可完成轴向限位，装配工序简单，后期维护更换时拆卸便捷。

　　设计过程中，首先结合车床传动系统的功率、转速参数计算齿轮模数，大齿轮模数选取2.5，小齿轮模数选取2，保证不同传动级下的齿根弯曲强度、齿面接触强度都能满足满负荷切削的载荷要求，齿宽系数取0.4，避免齿宽过大导致的载荷沿齿向分布不均问题。建模时先完成单个轮齿的渐开线齿廓绘制，通过圆周阵列完成整圈轮齿的生成，再对两齿轮的衔接位置做圆角过渡处理，减少应力集中，避免长期交变载荷下衔接位置出现疲劳断裂。中心孔的尺寸按照传动轴的标准直径设计，键槽尺寸符合GB/T 1096普通平键的标准要求，挡圈槽的尺寸、位置都对应标准轴用弹性挡圈的安装尺寸，不需要单独定制非标紧固件，降低生产和维护成本。

　　从安装边界来看，大齿轮的齿顶圆直径控制在180mm以内，小齿轮齿顶圆直径控制在70mm以内，整体轴向厚度不超过45mm，安装时两齿轮的啮合错位量不超过0.05mm，装配前需要对齿面做去毛刺处理，啮合接触面沿齿高方向不小于40%，沿齿长方向不小于50%，保证传动平稳性。实际运行中，该结构搭配浸油润滑方式，齿轮箱内的润滑油液面没过最下方齿轮的1-2个轮齿高度即可，运行时齿轮带油实现啮合面的润滑与散热，长期运行下齿面温度不超过70摄氏度，传动效率稳定在0.96以上，能够承受车床断续切削带来的冲击载荷，不会出现断齿、齿面过度磨损的问题。

　　不同于分体式装配的双联齿轮，一体结构的复合齿轮不存在两齿轮之间的连接松动问题，传动精度保持性更好，在频繁变速的车床工况下，使用寿命比分体式结构提升30%以上。建模过程中对所有的安装尺寸、啮合尺寸都做了参数化关联，调整模数、齿数、齿宽参数时可以快速生成不同规格的衍生结构，适配其他型号机床、通用机械设备的传动系统设计需求，结构设计时充分考虑了加工工艺性，轮齿部分可以采用滚齿工艺一次装夹完成加工，同轴度容易保证，不需要二次装夹找正，加工效率高，成品合格率稳定。
