遥控模型车两速齿轮变速箱结构

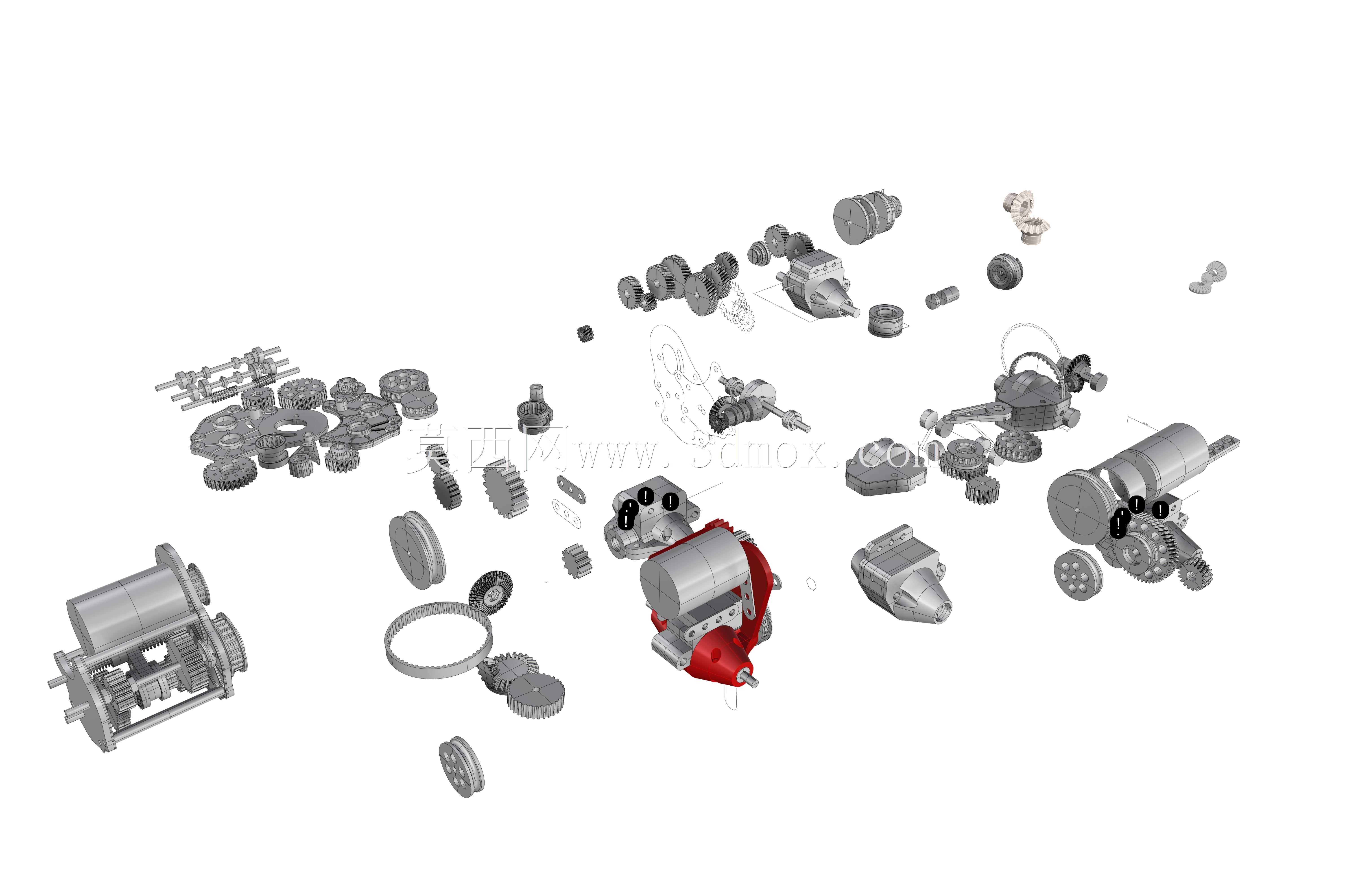

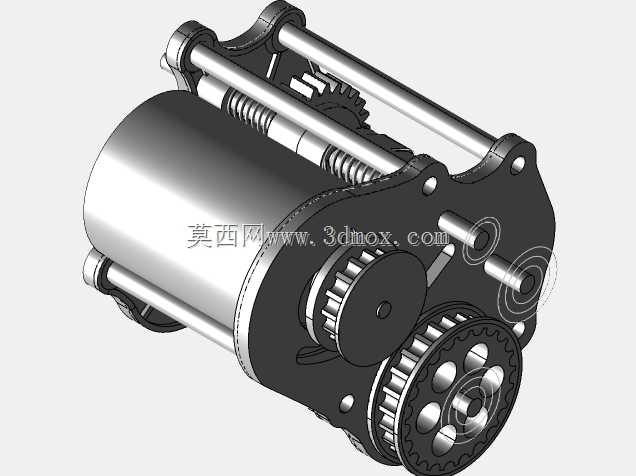

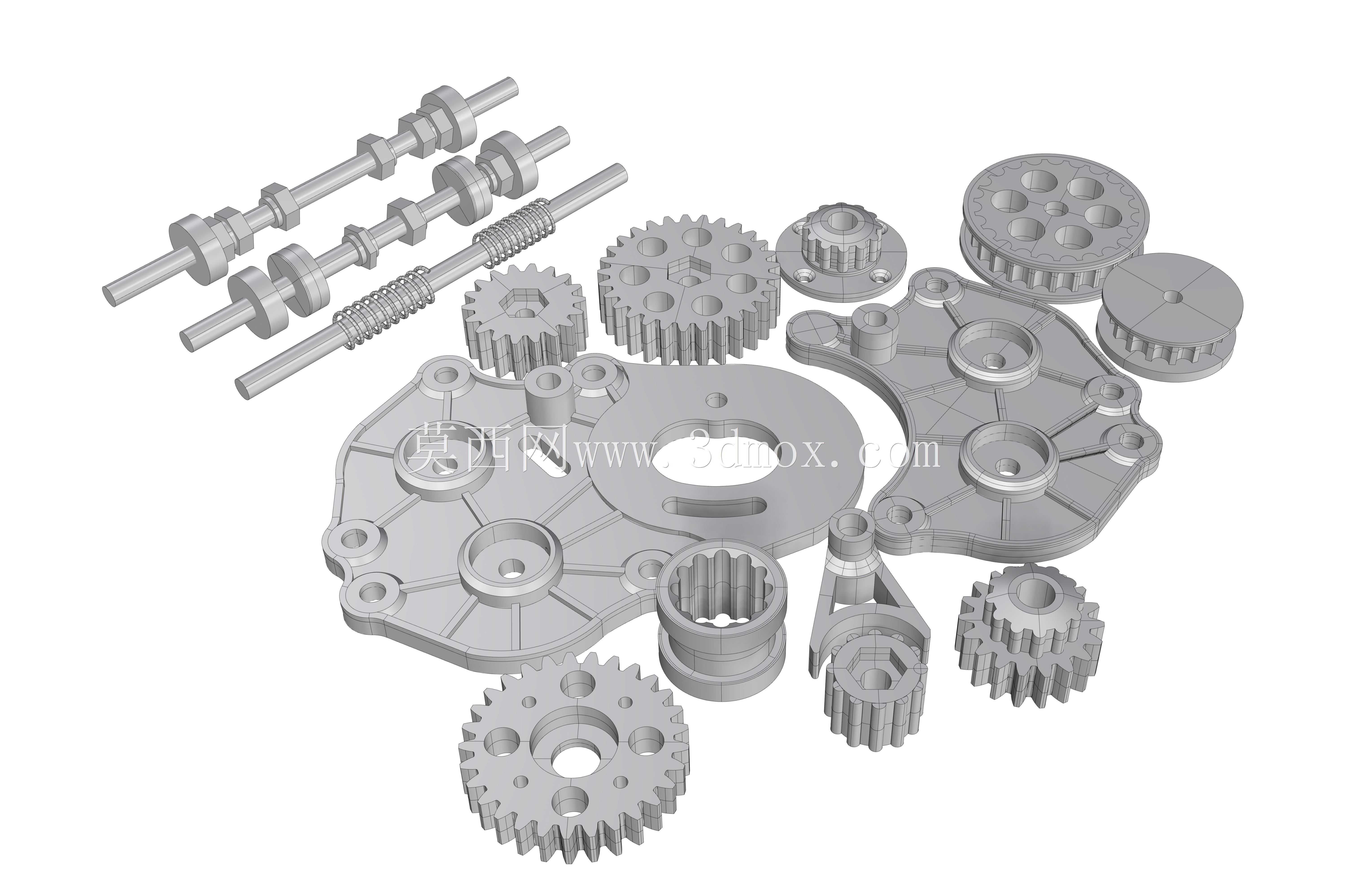

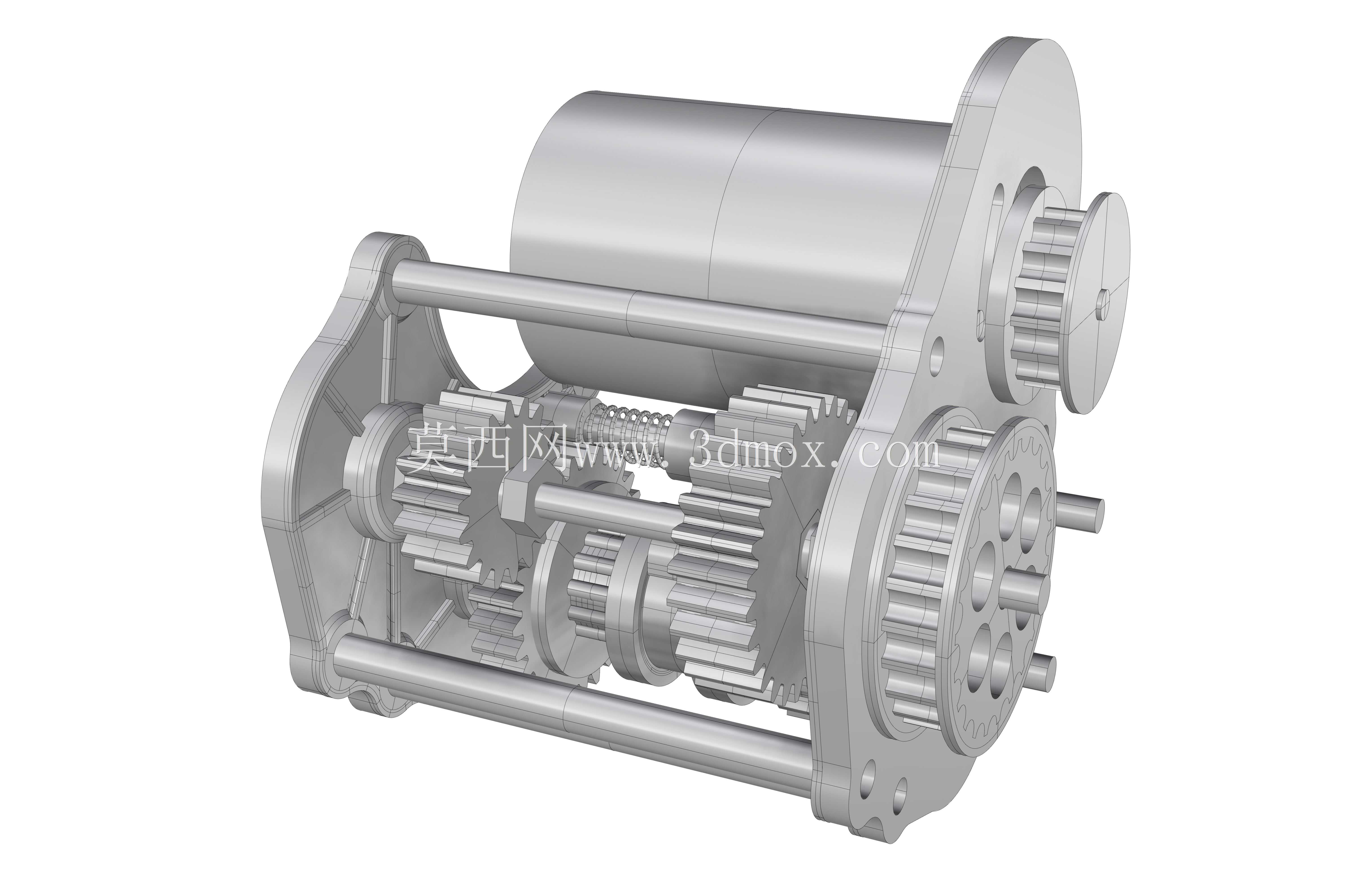

　　这套齿轮变速箱结构主要面向遥控模型车的动力传动场景，用于把电机输出的高转速、低扭矩动力，经过齿轮副减速和换挡传递到车轮端，使模型车在不同路面、载重和操控状态下获得更合适的驱动力与速度区间。它并不是单纯展示齿轮外形的概念件，而是围绕小型模型车辆实际布置空间完成的传动总成，包含箱体壳体、多级齿轮、输入连接、轴系定位、螺钉固定以及皮带输入端等结构要素，能够为后续改装、装配验证和类似小型传动装置设计提供较完整的参考。

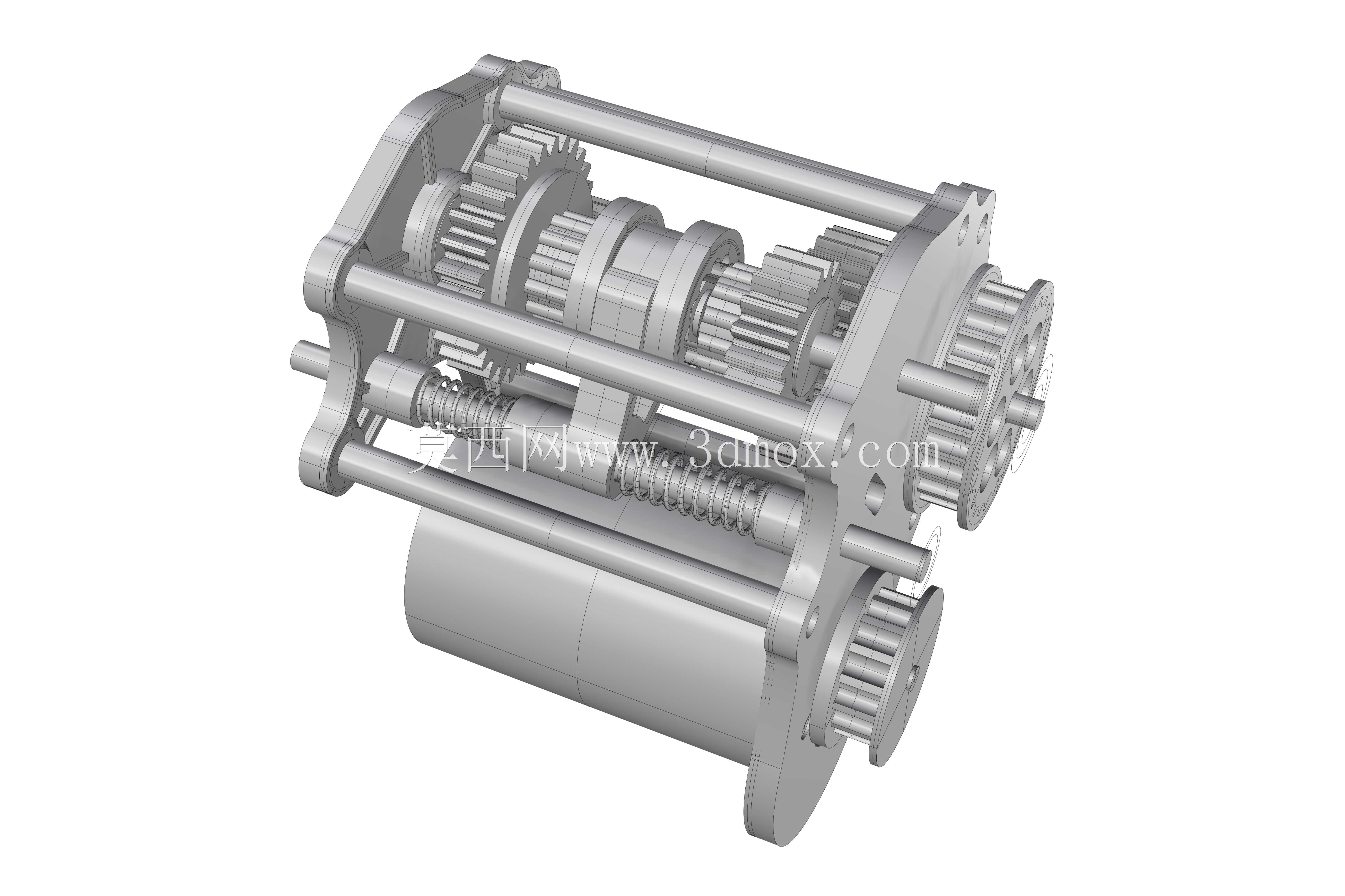

　　从实际用途看，两速齿轮箱的核心价值在于兼顾起步扭矩与高速行驶。模型车在起步、爬坡或抓地条件较差时，需要较大的轮端扭矩；而在直线加速或高速巡航时，又希望降低传动比带来的转速限制。通过两组不同传动比的齿轮路径，变速箱可以在低速大扭矩和高速低扭矩之间切换。该结构中齿轮布置紧凑，大齿轮与小齿轮之间的中心距、齿宽和轴向位置都需要与壳体孔位保持一致，否则会出现啮合间隙过小、卡滞或间隙过大、冲击噪声明显等问题。对于RC模型这类轻量化设备而言，传动系统的惯量也会直接影响响应速度，因此齿轮上设置了多处镂空区域，在保证轮辐强度和齿圈刚性的前提下减少旋转质量。

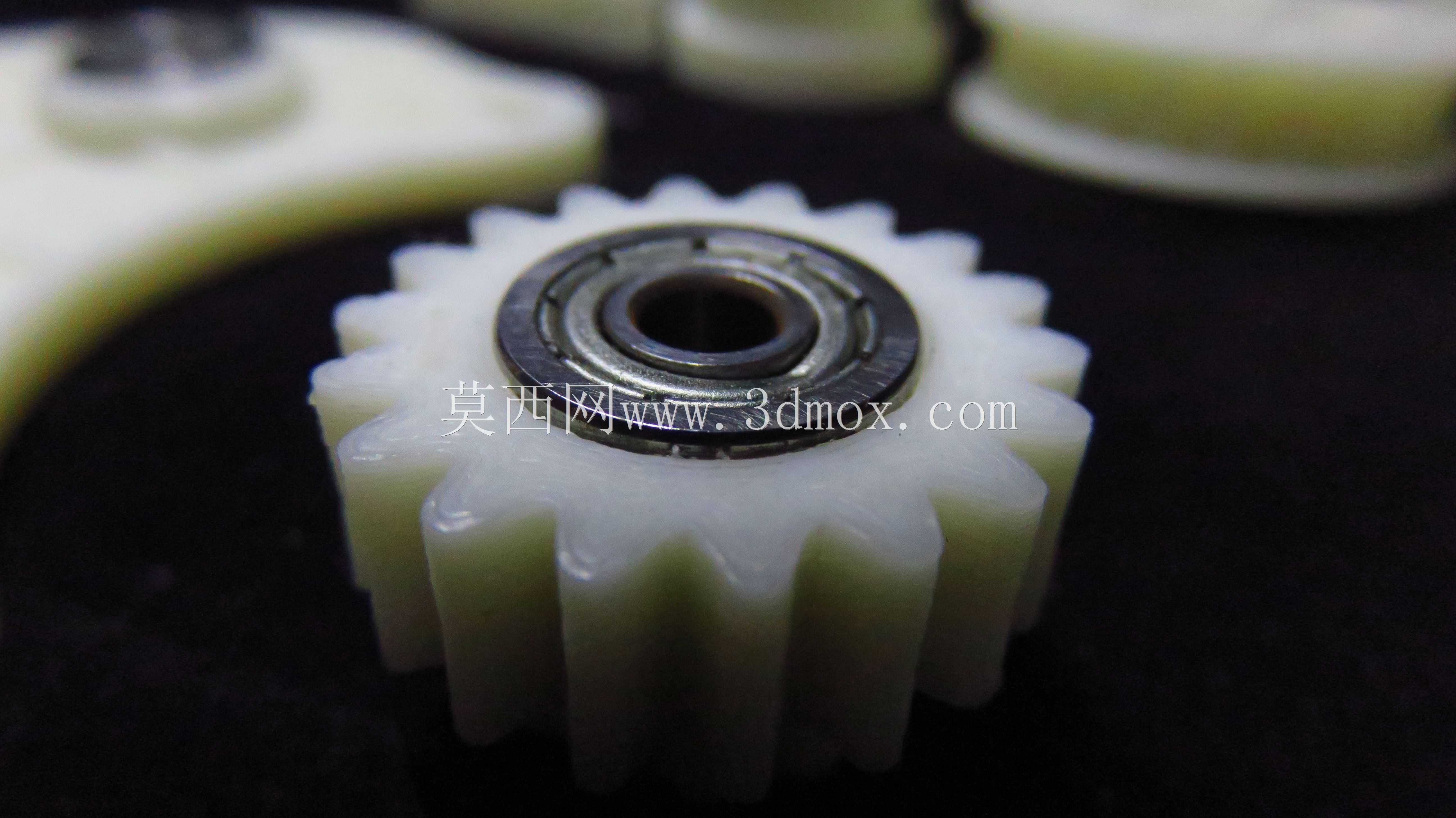

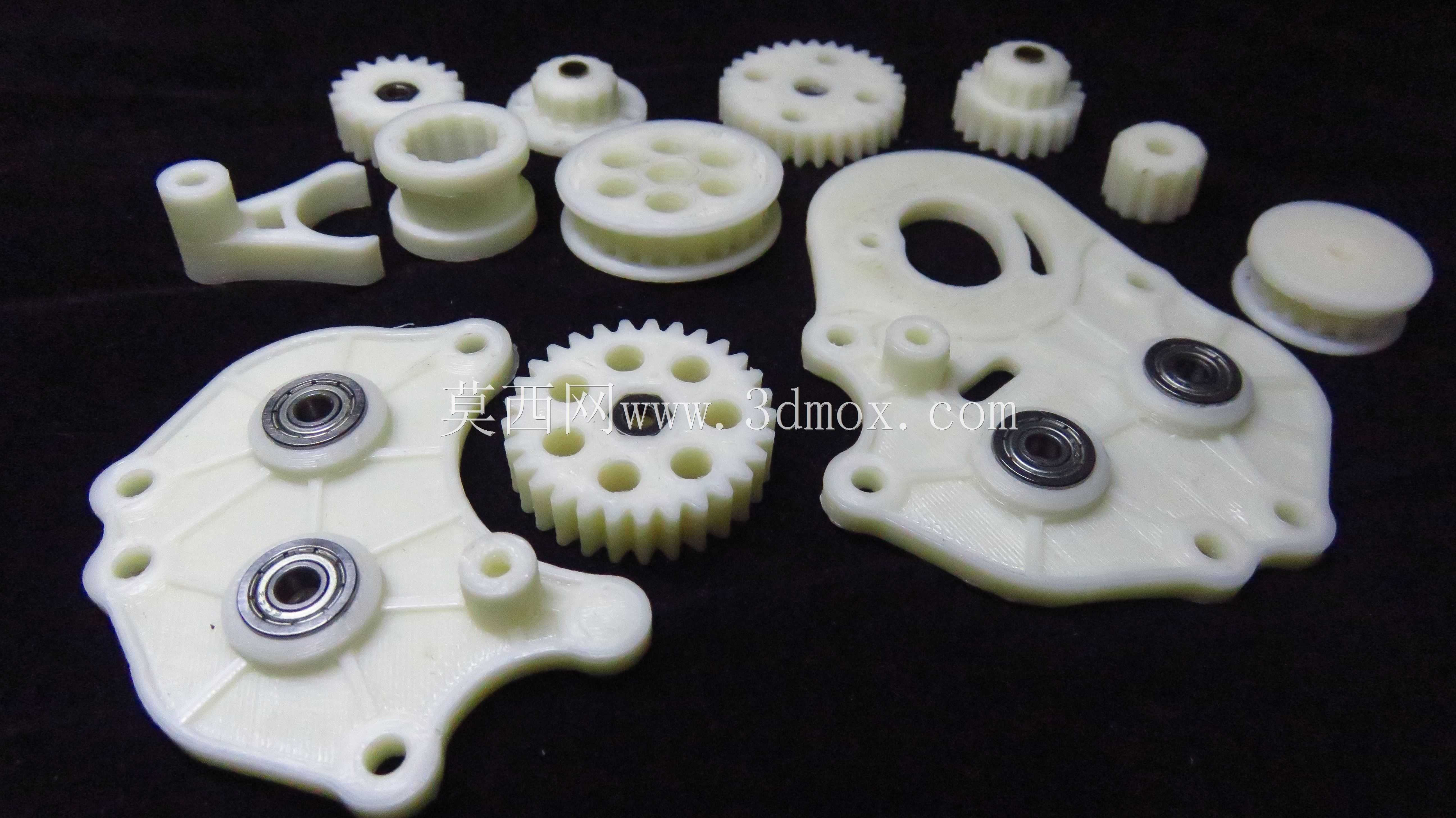

　　设计思路上，该总成明显考虑了先验证结构、再转向金属加工的过程。模型车传动件在工作时会承受电机瞬时启动、皮带拉力、齿轮冲击和车轮反向载荷，若直接使用金属件加工，一旦孔位或啮合关系存在偏差，返工成本较高。采用树脂或塑料样件进行装配验证，可以较早发现齿轮干涉、螺钉空间不足、轴端固定不可靠等问题。结构中使用较小规格的杆状轴和螺钉进行连接，这对轴向限位提出了更高要求。小齿轮不能只依靠摩擦或简单压紧固定在螺杆上，否则在频繁正反转和冲击载荷下容易产生周向转动或轴向窜动。因此在结构处理上，需要通过螺母、嵌入销以及轴端约束共同形成可靠定位，使齿轮与轴之间既能传递扭矩，又能保持稳定的啮合位置。

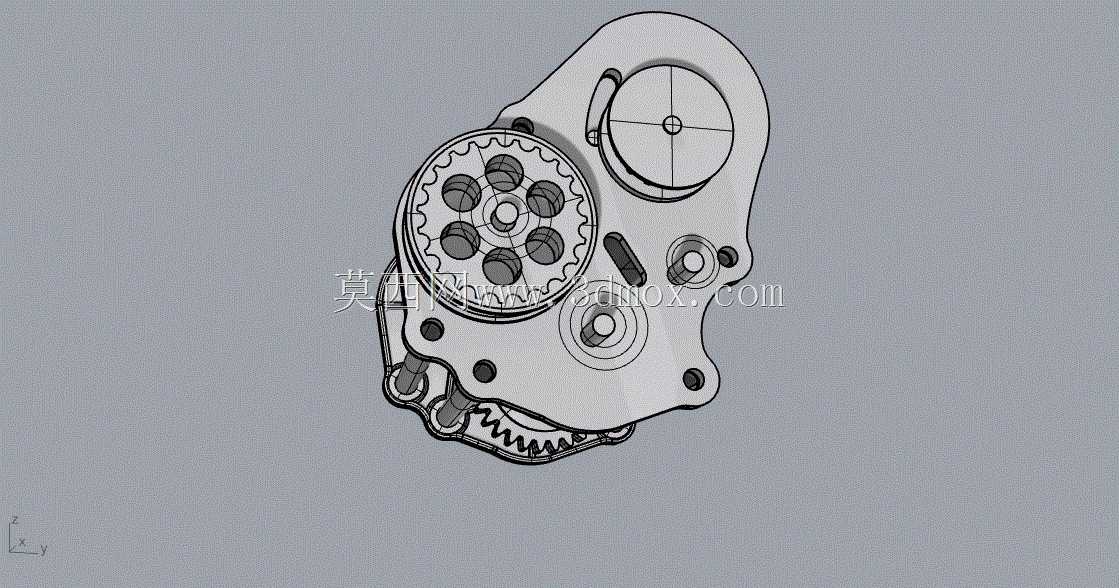

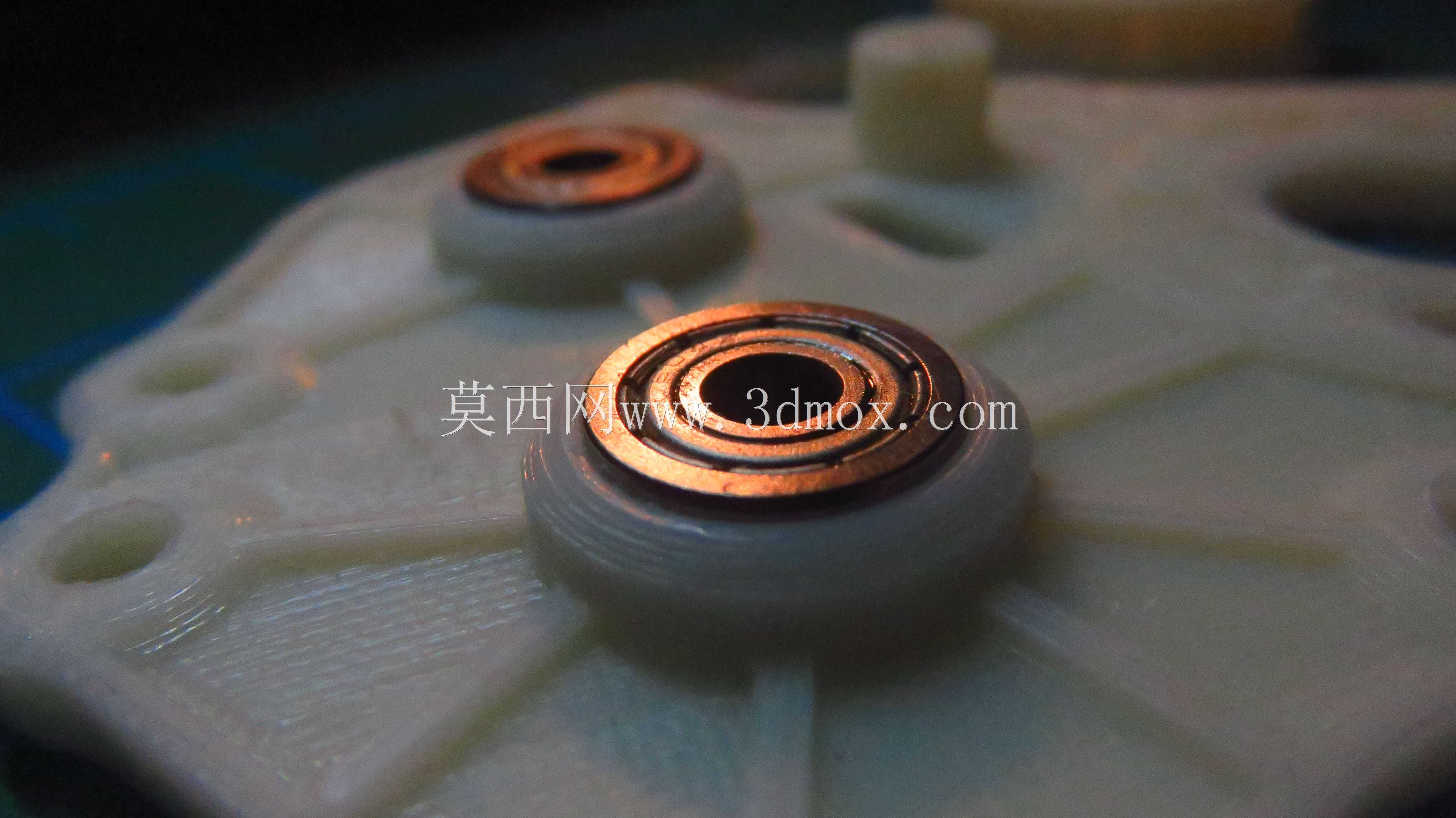

　　箱体外形采用不规则轮廓，而非规则矩形壳体，这是由模型车内部安装边界决定的。齿轮箱需要避让车架、悬挂、电机座、皮带轮和外壳覆盖件，同时还要让输入轴、输出轴和固定孔处于合适位置。壳体上的多个安装孔用于将变速箱固定在车架或支架上，孔位分布应尽量靠近载荷传递路径，避免齿轮受力时壳体产生明显摆动。壳体局部设置凸台和加厚区域，用于承受轴承或轴套处的支反力；大面积非承载区域则可以减薄或开孔，以控制重量。外露齿轮区域需要考虑防护间隙，既不能与地面碎石、车架线缆发生接触，也要保留装配和观察啮合状态的空间。

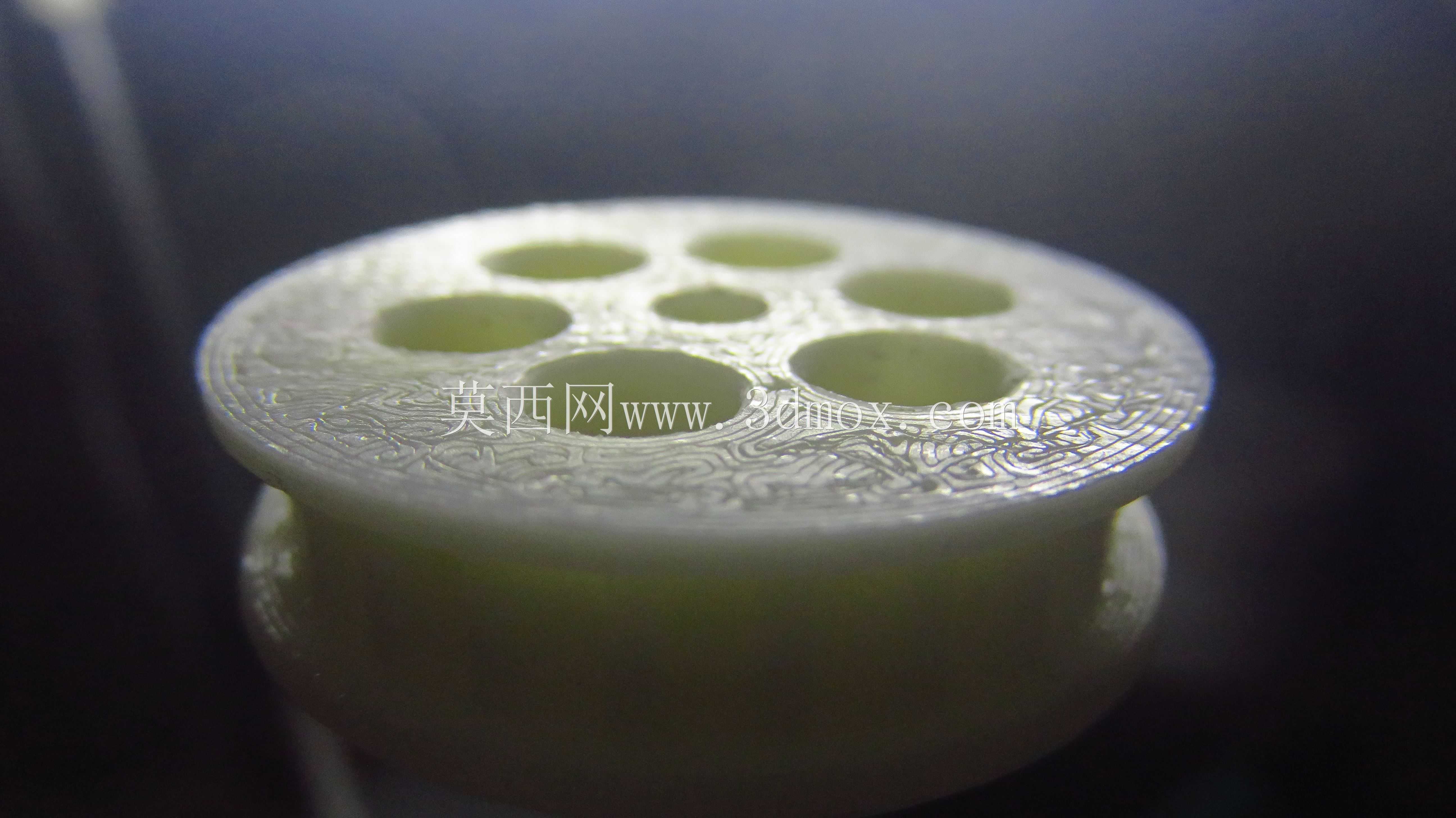

　　输入端采用皮带连接的布置方式，有利于电机位置的灵活安排。相比直接把电机轴插入齿轮箱，皮带传动可以在有限车架空间内调整电机布局，并通过带轮直径变化进一步调整总减速比。设计时需要关注皮带张紧方向与齿轮箱输入轴受力方向，轴和壳体支撑处应能承受皮带拉力，否则输入轴会产生偏载，造成齿轮啮合偏移。皮带轮与输入轴之间也需要周向固定，常见方式包括扁位、顶丝、销接或紧配连接；在小型模型中，若扭矩不大，可结合轴肩和压紧螺母实现固定，但需保证拆装后仍能恢复同轴度。

　　齿轮参数方面，这类模型变速箱通常采用模数较小的直齿轮或近似直齿结构，加工和装配难度较低，传动效率较高。直齿轮在啮合时会产生一定噪声，但对RC模型车来说，结构简单、维护方便、轴向力小，更适合紧凑壳体。齿轮中心距需要严格按照齿数和模数计算，并在壳体孔加工时保证孔距公差。若采用打印件验证，应特别注意齿面厚度、孔位收缩和齿轮同轴度；塑料件虽然在轻载工况下具有足够韧性，但齿面温度升高、持续冲击和螺钉预紧力过大都可能导致变形。后续转为金属件时，可将齿轮选用铝合金、钢或铜合金，壳体则根据重量和强度要求选择铝合金板材铣削或金属烧结件。

　　装配顺序上，应先确认各轴系与壳体孔的同轴关系，再放入齿轮和垫片，通过轴向垫片控制齿轮端面间隙。过紧会使齿轮转动阻力增大，过松则会在换挡和加速时产生撞击声。小齿轮与螺杆的固定要重点检查，嵌入销应位于受力明确的位置，螺母锁紧后还要保留防松措施，例如尼龙螺母、螺纹胶或双螺母结构。箱体合装后，应手动转动输入端，观察各级齿轮是否在全周范围内平稳啮合，不能只检查某一个角度。皮带安装后需调整张紧力，过紧会增大轴承受力和功耗，过松则会在急加速时跳齿。

　　在外形尺寸与安装边界上，该齿轮箱属于小型车载传动部件，整体高度和宽度受车架空间限制，输入、输出轴的相对位置是安装设计的关键。固定孔不仅要满足螺栓穿过，还要保证工具能够接近，螺钉周围应预留扳手或螺丝刀操作空间。齿轮外缘与壳体内壁之间需保留安全间隙，尤其在塑料件存在打印误差或金属件加工公差时，间隙过小容易造成摩擦。输出端与车轮或后续传动机构连接时，应保证轴端受力对称，避免悬臂过长。

　　总体来看，该结构把齿轮传动、轴系固定、箱体支撑、皮带输入和模型车安装限制整合在一个紧凑总成中，适合用于RC车辆改装设计、小型变速机构教学演示、齿轮箱样件验证以及轻量化传动方案参考。实际深化时，还需要结合电机功率、轮胎直径、车重、预期速度和冲击工况复核齿轮强度、轴径、轴承寿命与固定孔刚度，使模型从可装配状态进一步提升为可长期稳定运行的传动系统。
