带法兰安装G1/4螺纹WIKA压力表结构

　　在液压站、气动控制回路、工业流体输送管线、机床润滑系统这类需要实时监测介质压力的场景里，轴向带边安装的压力表是运维人员判断系统运行状态最直接的观测部件，本次建模的WIKA结构压力表，就是针对面板嵌装需求设计的常用测压元件。不同于径向安装的压力表直接从表体下方引压，这款产品采用轴向引压结构，测压接口从表体背部伸出，配合表壳前端的安装法兰，能够直接嵌入设备的操作面板预留孔位，安装完成后仅表盘观测面露出面板外侧，既可以避免车间内的切削飞溅、灰尘磕碰损伤表体，也能让设备操作面的布局更规整，不会因为侧向伸出的接头干涉操作人员的动作。

　　从结构设计逻辑来看，这款压力表的核心测压元件采用波登管结构，介质压力从G1/4螺纹接口引入后，作用在弯制成型的波登管内壁，波登管在压力作用下产生弹性形变，通过连杆机构带动表盘中心的指针轴转动，最终将压力值通过指针在刻度盘上指示出来，这种结构的压力表在0-10MPa的常规工业测压区间内稳定性好，不需要额外供电就能完成压力指示，在断电、电控系统故障的场景下依然能提供可靠的压力读数，是工业设备上冗余安全监测的常用配置。

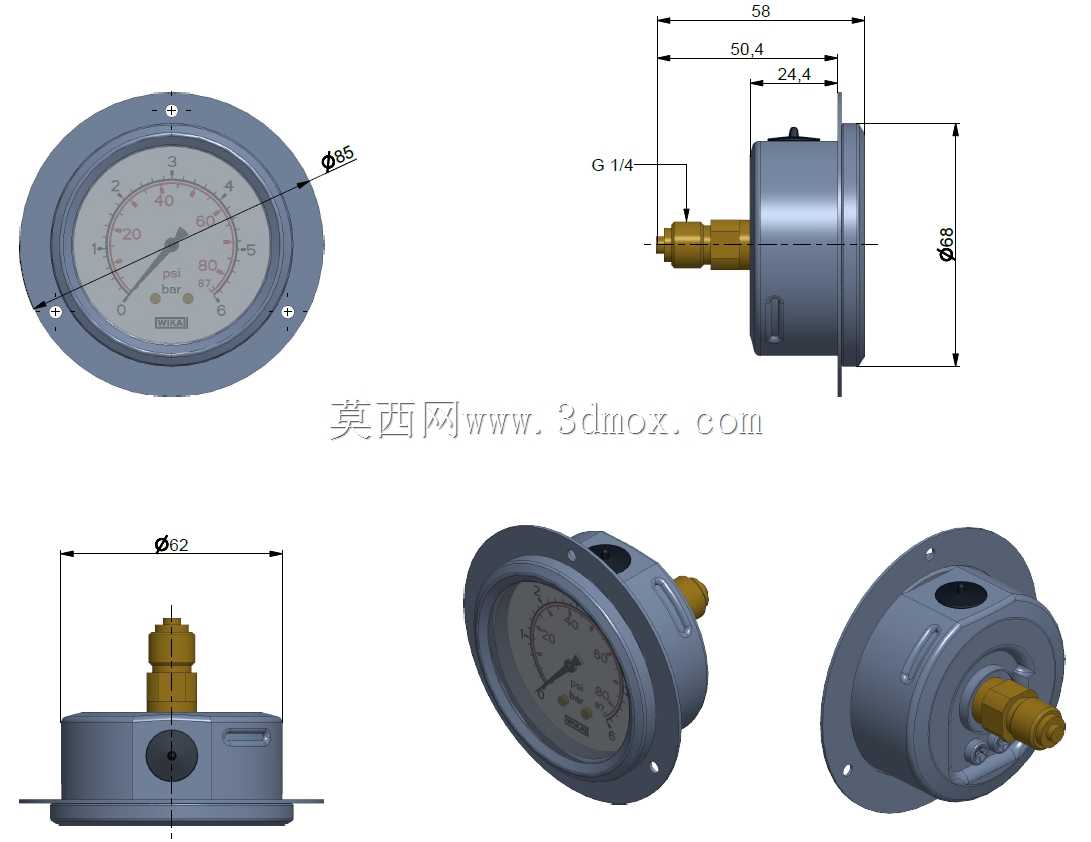

　　安装边界的尺寸控制是这类面板安装压力表设计的核心要点，建模过程中严格还原了实物的安装尺寸：表壳主体的外径为68mm，前端安装法兰的外径为85mm，法兰上预留了三个均匀分布的安装固定孔，面板开孔时只需要开出直径69mm左右的通孔，将表体从面板后侧嵌入后，通过三个固定孔用螺丝锁紧就能完成安装，不需要额外的安装支架。引压接口采用标准G1/4直管螺纹，螺纹段长度24.4mm，从法兰安装面到引压接口末端的总深度为50.4mm，表体总厚度为58mm，设计设备面板布局时，只需要在面板后侧预留出60mm以上的安装深度，就能保证引压管路连接后不会和设备内部的其他结构件产生干涉。

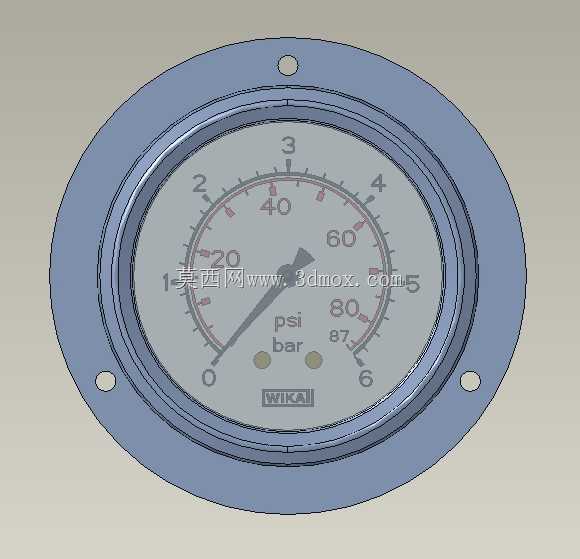

　　表盘部分采用透明PC材质作为表蒙，刻度盘清晰标注了压力量程与刻度线，表壳采用喷塑碳钢材质，具备基础的防油、防溅能力，能够适配普通工业车间的使用环境。不同于充油耐震型压力表，这款结构的压力表没有内部充油阻尼结构，更适合用在压力波动平缓、没有持续强振动的设备上，比如常规的液压站压力监测、压缩空气储气罐压力指示、冷却水循环系统压力检测等场景，如果是用在柱塞泵出口、冲压设备这类压力冲击频繁的位置，还需要在引压端额外加装阻尼器来缓冲压力冲击，延长压力表的使用寿命。

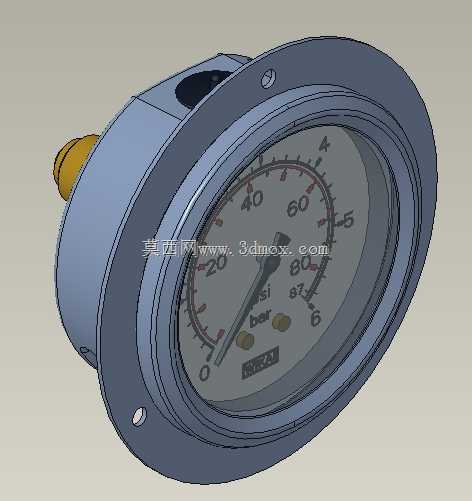

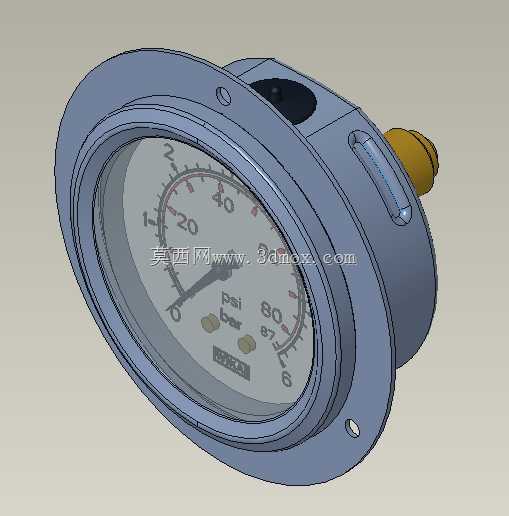

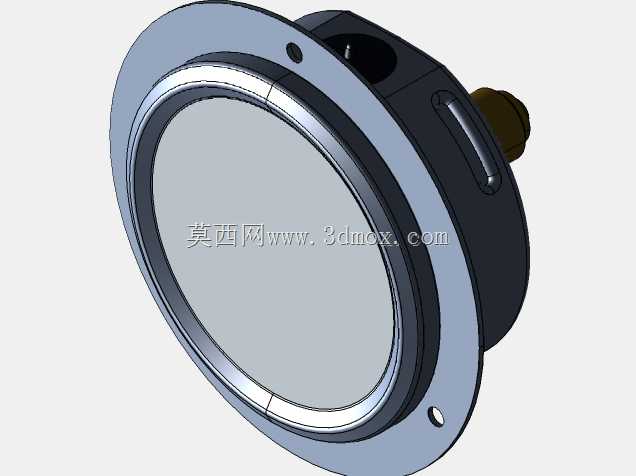

　　建模过程中对表体的细节结构做了完整还原，包括表壳侧面的泄压孔、法兰安装面的定位止口、引压接头的螺纹退刀槽、指针的配重结构都做了1:1的复刻，既可以用于设备三维布局时的干涉检查，也能作为安装培训、结构演示的可视化模型使用，在做设备面板的三维布局设计时，直接调用这个模型就能准确预留安装空间，避免实际装配时出现尺寸不匹配、接头干涉的问题。
