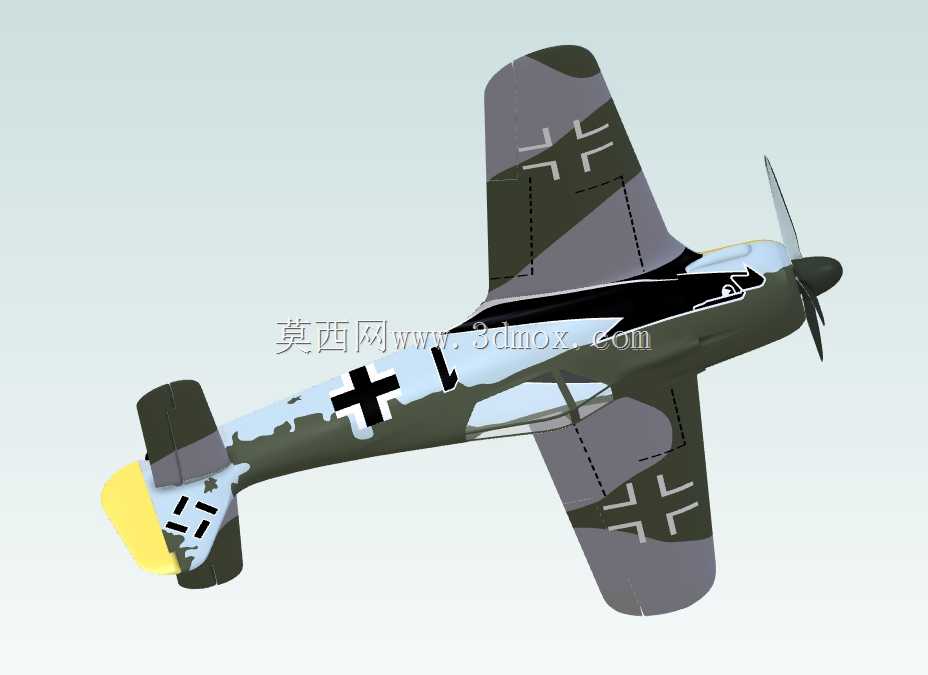

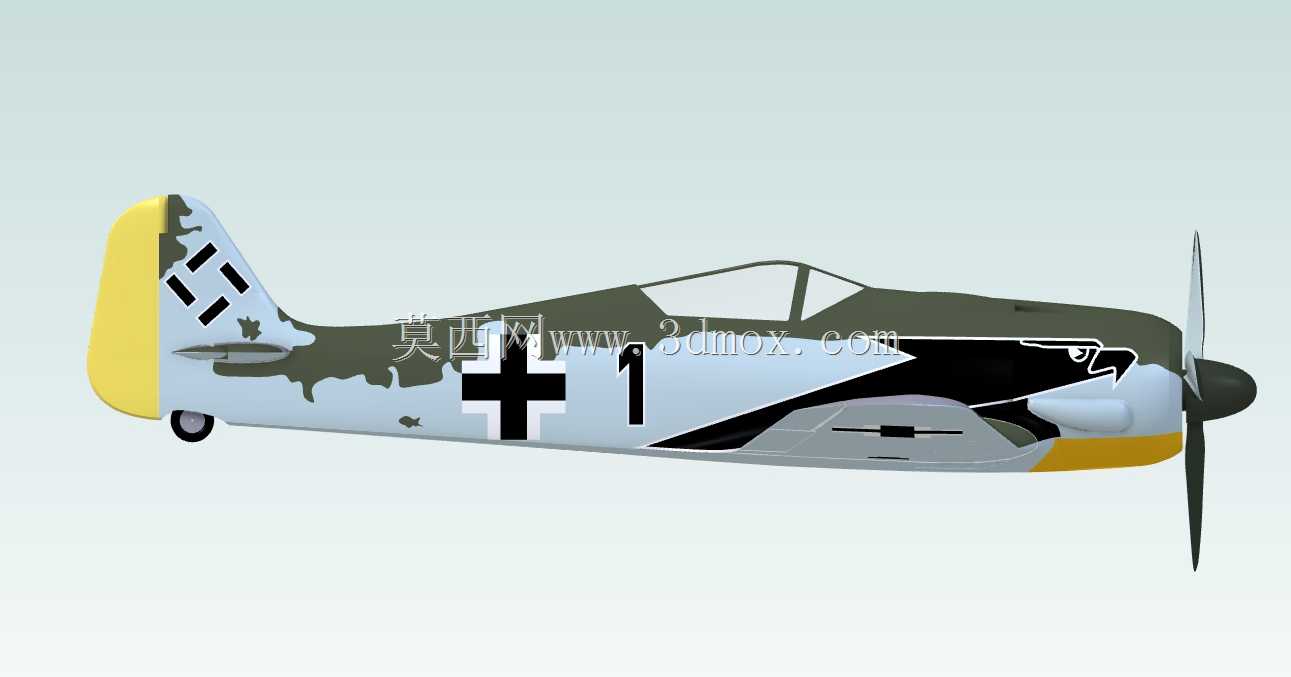

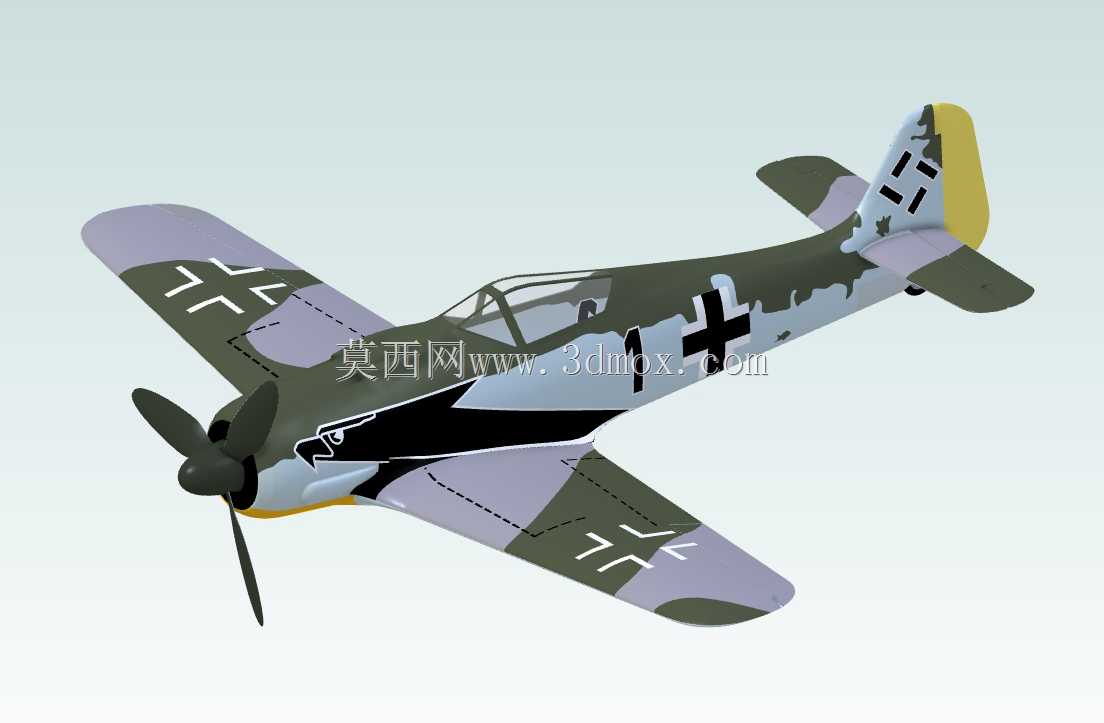

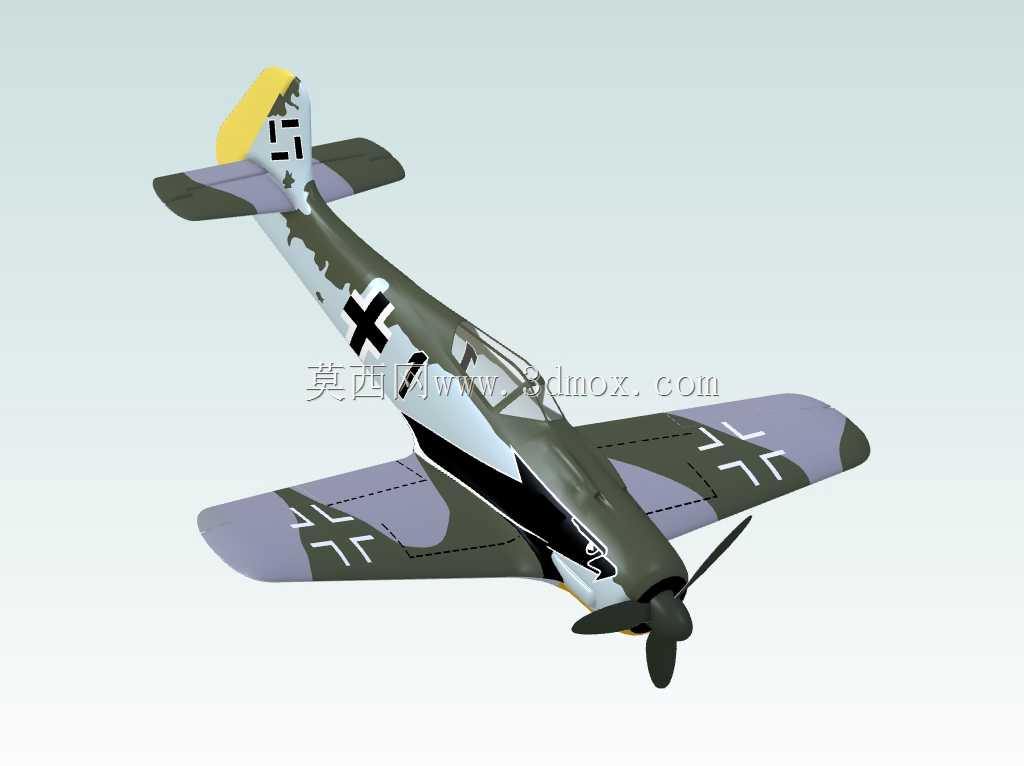

二战FW190螺旋桨战斗机精细结构

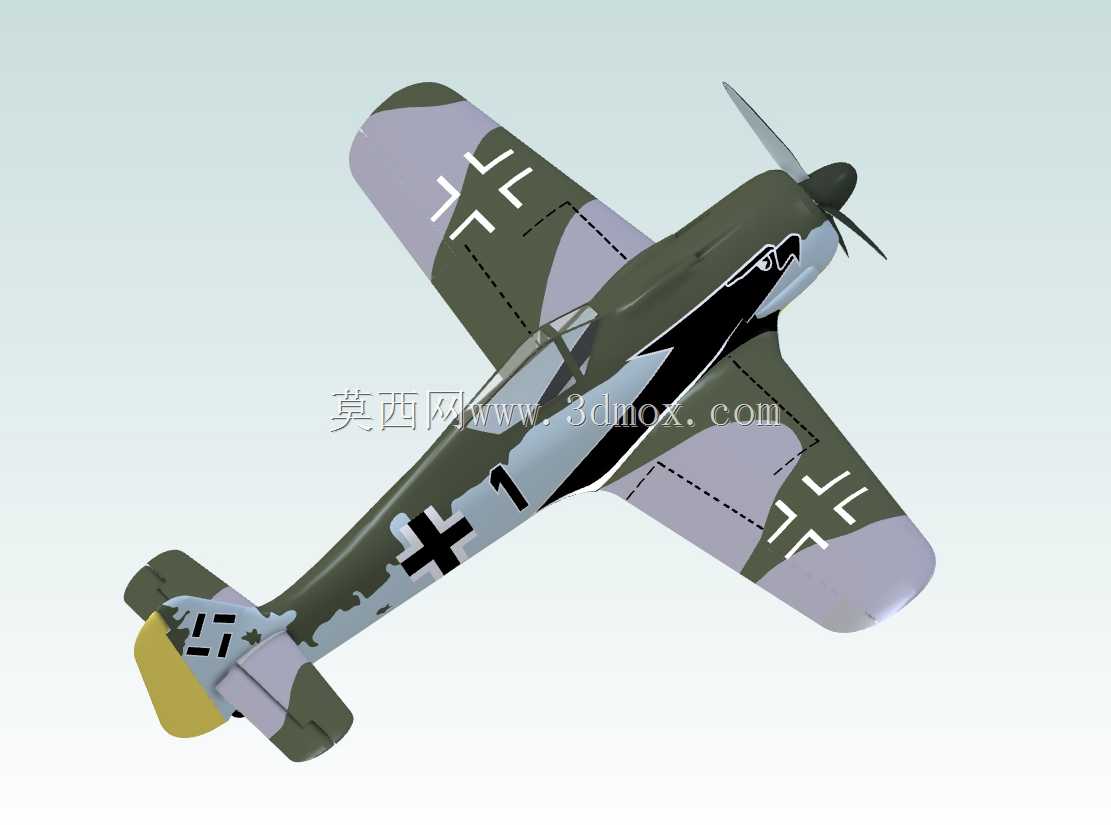

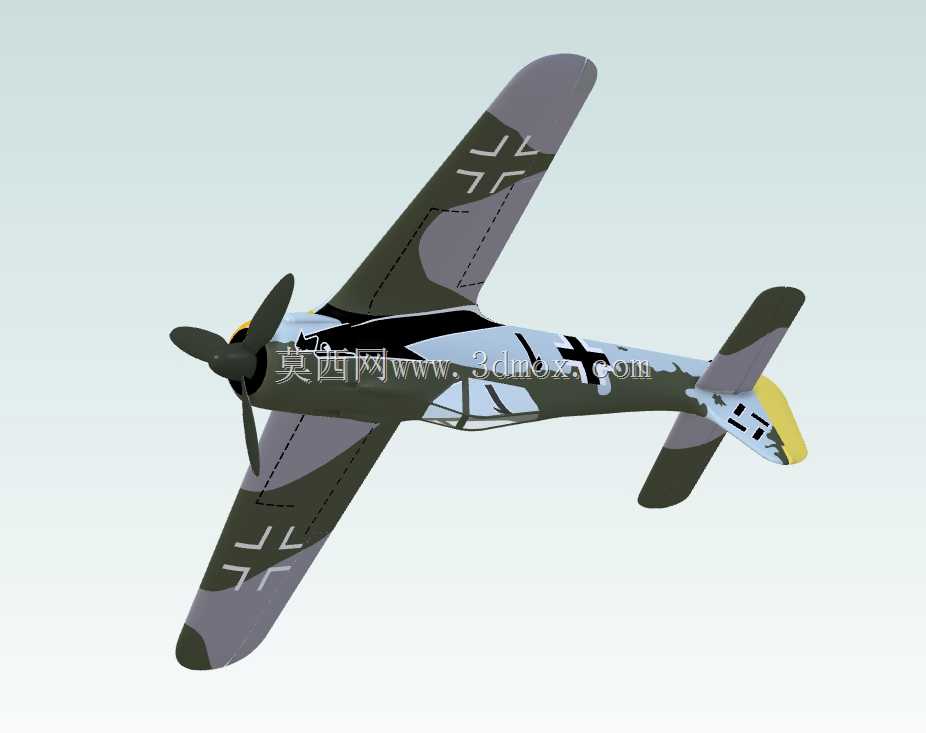

　　该套三维结构围绕二战经典单发单座螺旋桨战斗机展开，整机采用低单翼、后三点起落架、星型气冷活塞动力的经典布局，建模过程中优先还原机身曲面蒙皮、机翼翼型、尾翼安定面与动力段的装配关系，可用于航空科普展陈、仿真教具开发、影视道具预演、航模结构参考以及飞行器外形教学场景。

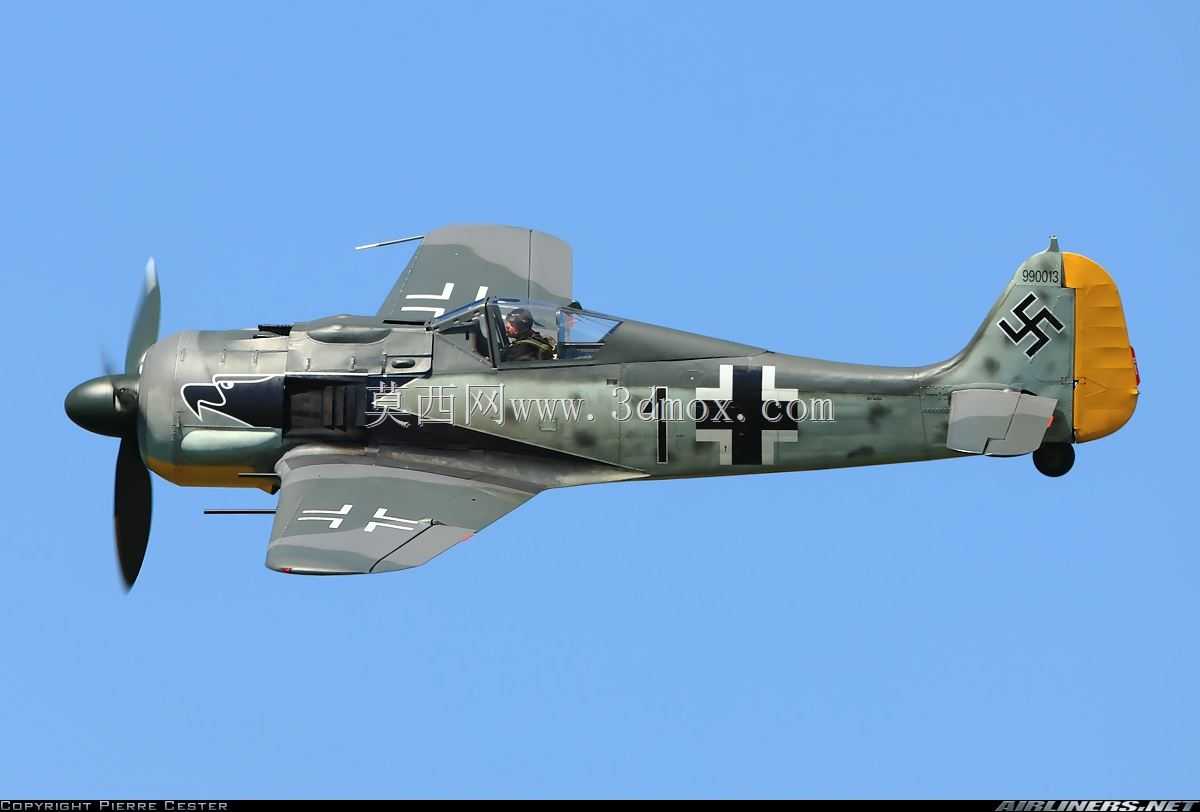

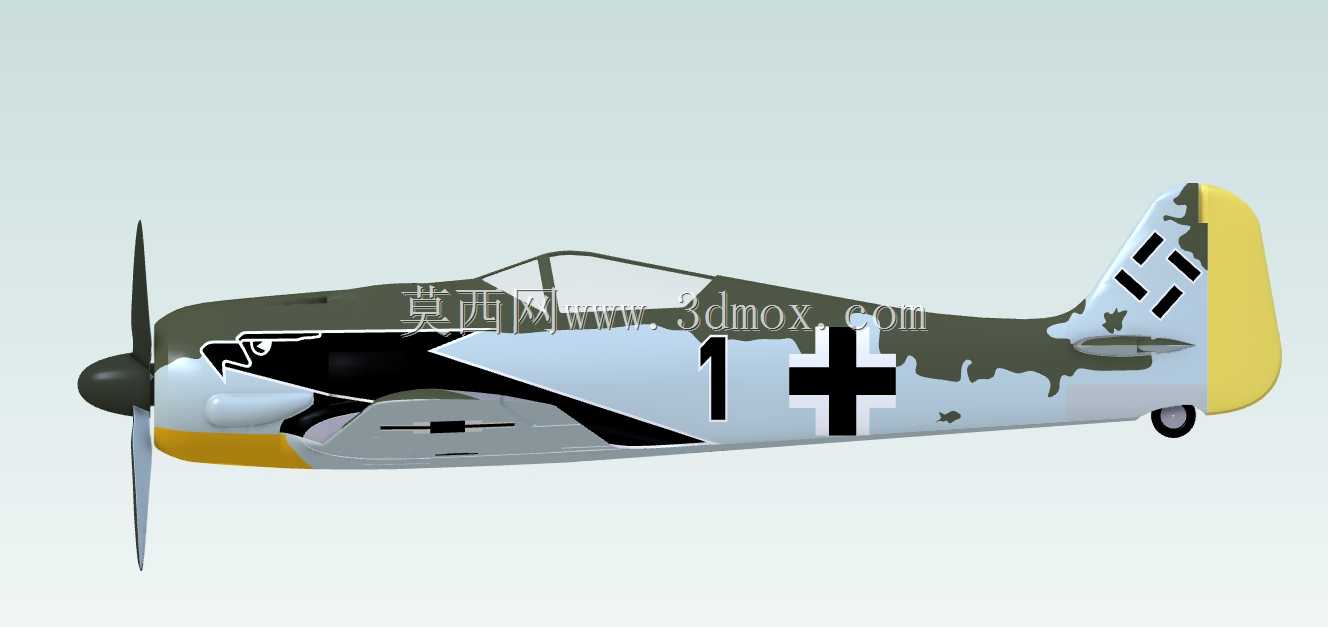

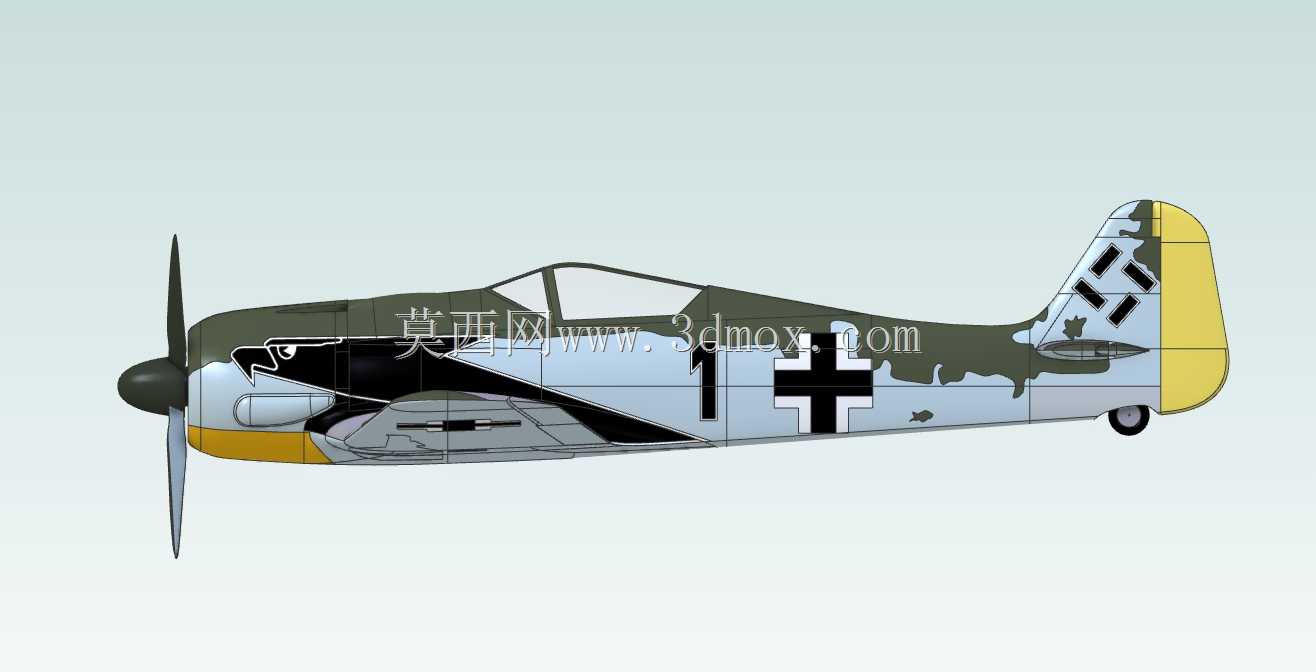

　　从实际用途来看，这类机型在航空史中承担过制空作战、对地近距支援、编队护航等任务，对应到工程建模层面，需要把气动外形与内部硬点的边界梳理清楚：机头段围绕活塞发动机整流罩布置，螺旋桨采用两叶金属桨构型，桨叶扭转角、桨毂锥度与机头罩的衔接曲面连续过渡，既保证旋转包络不与机头蒙皮干涉，也还原实机桨尖到机身轴线的径向尺寸。机身采用纺锤形收窄剖面，从发动机防火墙向后依次过渡到座舱段、机身中段与尾椎，座舱盖采用多段框架式透明件轮廓，风挡倾角、侧窗开合边界与机身背部蒙皮的折线均按实机比例还原，机身侧面的战术标识区域保留平整蒙皮面，机翼与机身的对接带设置在机身中段下部，翼根整流包线顺滑覆盖翼身交接间隙，避免低空高速飞行时产生额外干扰阻力。

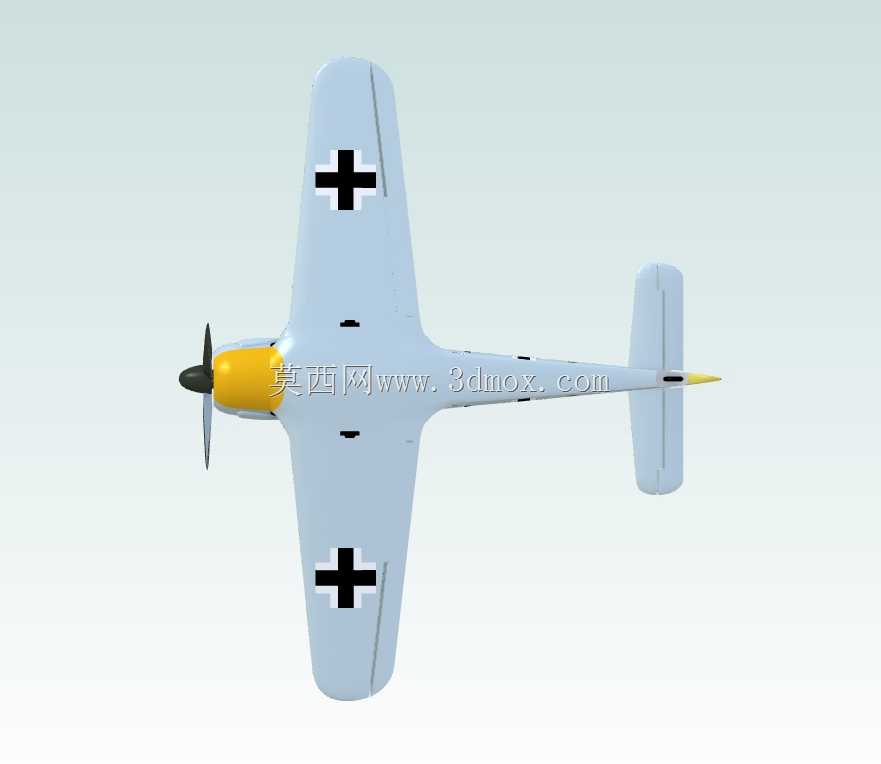

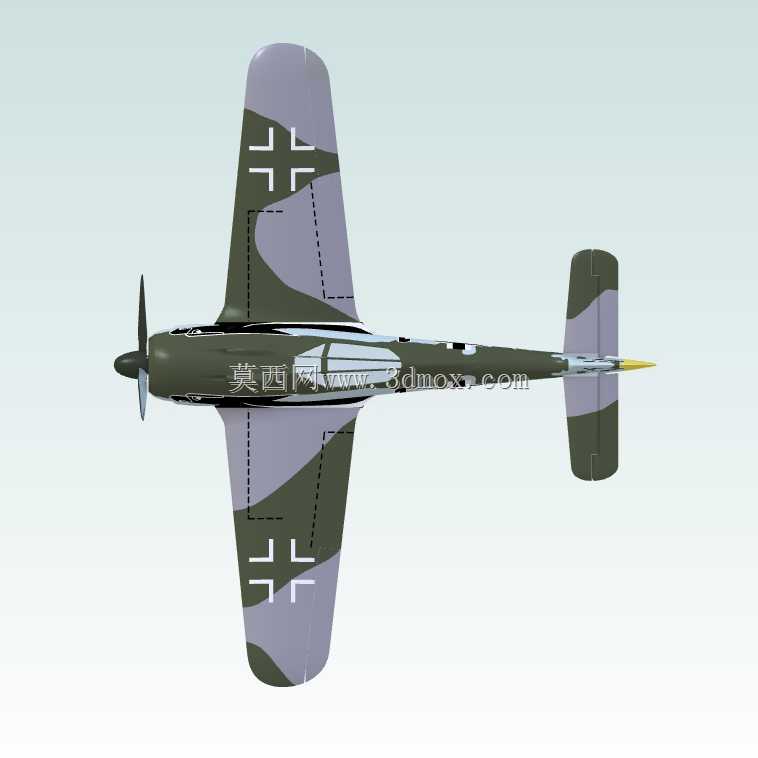

　　机翼为悬臂式下单翼，平面形状为梯形翼，翼展方向从翼根到翼尖逐步收薄，翼型厚度沿展向递减，副翼布置在机翼外段后缘，襟翼覆盖内段后缘区域，机翼上下表面的蒙皮分块线、检修口盖轮廓均做了几何区分，翼尖采用圆弧修形，控制翼尖涡流的生成范围。尾翼部分包含垂直安定面、方向舵、水平安定面与升降舵，垂尾后掠角度与机身尾椎对齐，平尾安装在机身尾部两侧，舵面偏转的铰接轴线预留出活动间隙，尾轮安装在机腹最后端，尾轮支柱与机身承力框的连接位置做了结构示意，主起落架为后三点式布局，主轮收入机翼内侧下方的起落架舱，起落架支柱的收放转动路径、机轮轮胎与舱门的干涉边界在装配中逐一校验，保证收放状态下所有运动件不与周边蒙皮、管路发生碰撞。

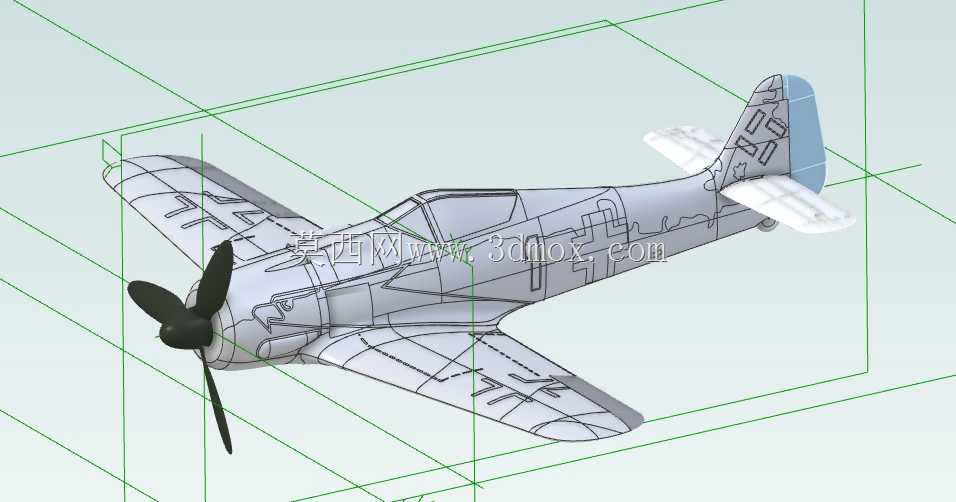

　　设计思路上优先保证整机气动外形的完整性，再拆分可独立装配的子部件：螺旋桨作为单独旋转子装配，机头整流罩、防火墙、机身前段、座舱段、机身中段、尾段依次对接，左右机翼从翼根对接面装入，垂尾、平尾分别定位在机身尾部基准面上，起落架组件按收放机构的铰接点约束。外形尺寸方面，整机长度沿机身轴线从桨毂前端到尾椎末端控制在实机比例范围内，翼展沿机翼展向左右对称，机高以地面停机状态为基准，从主轮接地点到垂尾顶端保留垂尾全高，螺旋桨旋转直径的径向包络单独标注，避免在展厅布置、航模改装时与周边支撑结构、展示台架发生空间冲突。安装边界层面，机翼下方预留了武器挂点与副油箱挂架的接口位置，机身内部座舱段预留飞行员座椅、仪表板、操纵杆的布置空间，发动机段预留气缸排、排气管、散热风道的占位区域，蒙皮分块之间的贴合面均保留合理装配间隙，既满足三维渲染时的光影分块需求，也可支撑后续3D打印拆分、缩比航模制作时的结构拆分，舵面、桨叶、起落架这类活动部件均按独立零件建模，可直接赋予运动约束做机构动作演示，整机坐标系以机身轴线为X向、展向为Y向、垂向为Z向，所有部件基准统一，对接时无需额外修正坐标偏差。
