XD37GB520直流减速齿轮电机结构

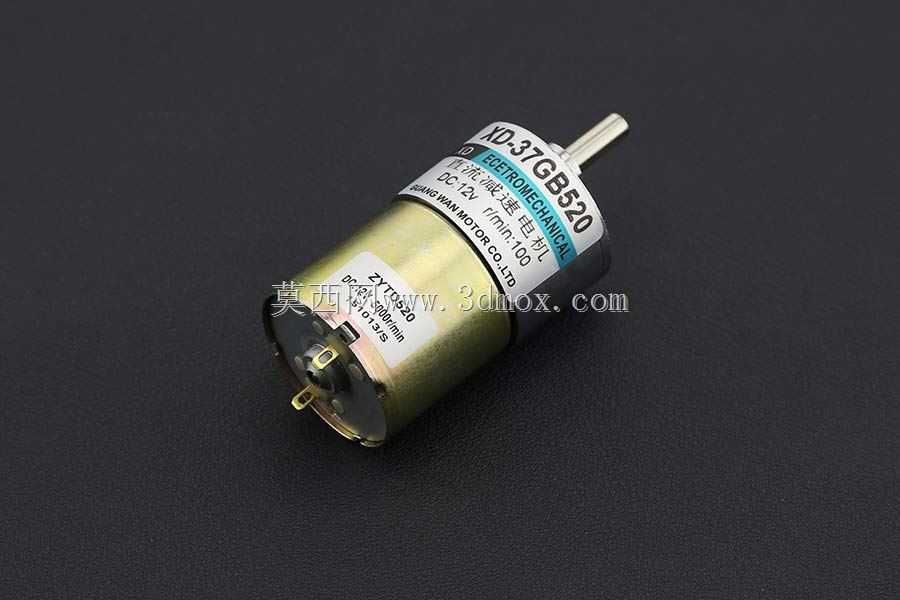

　　在小型自动化设备和实验装置中，动力源往往不是追求大功率，而是要在有限空间内获得稳定低速、可控扭矩和便于安装的输出形式。XD-37GB520这类金属齿轮减速电动机，正是围绕这一类需求形成的典型微型驱动部件。它把直流电机本体与圆柱齿轮减速箱集成在同一轴线上，前端输出轴经过多级齿轮降速后传递动力，后端保留直流电机的接线与端盖结构，整体外形紧凑，适合布置在机架侧板、安装支架或设备内腔中。

　　从实际用途看，这类电机常见于小型输送辊道、转盘机构、自动投料装置、智能小车、教学实验平台、阀门开度调节、小型卷扬牵引以及需要低速旋转的工装夹具。设备选型时，不能只看电机额定电压，还需要把减速后的输出转速、堵转扭矩、轴端负载、安装孔位和供电控制方式一起校核。以12V、100RPM左右的规格为例，电机本体转速较高，通过减速箱把转速降至每分钟百转量级，同时放大输出扭矩，使输出轴能够直接驱动轻载转盘、同步带轮或小齿轮，而不必再额外布置复杂的外部减速机构。

　　结构设计上，该部件可分为后端直流电机、中间连接筒体和前端减速箱三个区域。后端电机外壳承担磁路和防护作用，端盖上设置接线端子，便于正反转接线；中部筒体保持电机与减速箱同轴连接，并为内部转子、轴承和齿轮系提供支撑；前端减速箱采用金属齿轮布置，齿轮啮合路径沿轴向逐级展开，输出轴从箱体中心伸出。金属齿轮相对于塑料齿轮，在耐磨损、抗冲击和持续运行温升方面更有优势，尤其适合频繁启停、短时过载或传动阻力波动较大的场合。

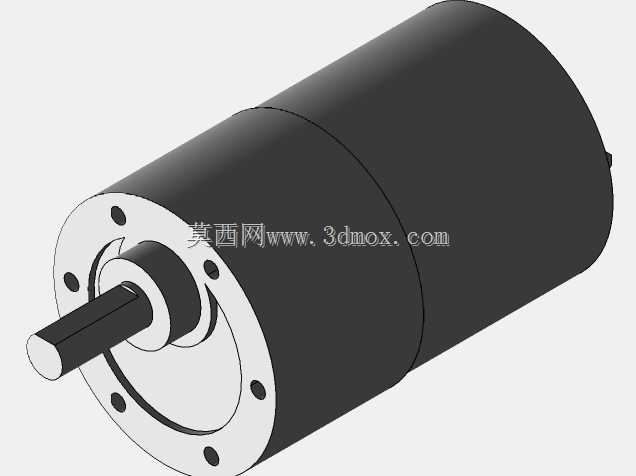

　　三维建模时，应重点还原外形边界与装配关系，而不是只做外观拉伸。电机筒体直径、减速箱外径、输出轴直径与轴长、前端安装面位置、固定孔间距、后端接线端子空间，都是设备布局中容易发生干涉的部位。输出轴通常需要与联轴器、带轮、齿轮或摇臂配合，轴端长度和键扁位要按实际受力件校核；若模型只表现圆柱轴而省略扁位，后续工程图或装配检查时就可能丢失周向固定信息。前端法兰面与安装支架之间应留出紧固件操作空间，后端接线区域也要考虑导线弯曲半径和端子插拔距离。

　　安装边界方面，这类电机多采用前端面螺纹孔或支架夹持方式固定。若采用端面固定，螺钉不能过长，以免伸入减速箱干扰齿轮运动；若采用环抱支架，支架内孔应与电机筒体贴合，避免运行中因振动产生偏心。输出轴承受径向载荷时，应尽量让带轮或齿轮靠近轴承位置，减小悬臂长度；承受轴向载荷时，则不能把电机轴承当作长期推力轴承使用，必要时应在外部增加支撑。对于需要正反转的机构，供电极性切换会直接改变输出方向，减速箱齿隙在换向瞬间会表现为小段空程，精密定位场合应在控制端补偿或选用更低背隙方案。

　　散热与维护也不能忽略。微型减速电机在低速大扭矩工况下，电机电流和齿轮箱摩擦都会产生热量，封闭机柜内连续运行时应保留通风间隙。齿轮箱内部通常按寿命周期填充润滑脂，模型结构表达中可体现箱盖、齿轮腔和密封边界，方便后续做爆炸视图或维修说明。若设备用于粉尘、油雾或潮湿环境，还应在选型阶段确认防护等级、轴封形式以及接线端绝缘处理。

　　在整机设计流程中，这类电机往往先按负载扭矩和目标线速度确定减速比，再反推安装空间和控制器规格。三维模型不仅用于展示外观，更承担干涉检查、轴系对齐、紧固件选型和维护空间确认的作用。把电机本体、减速箱、输出轴、接线端和安装面准确建出后，设计人员可以在数字样机中直接验证皮带张紧、联轴器同轴度、支架焊接位置以及外罩开合路径，从而减少样机阶段反复打孔、换支架和重新布线的工作量。
