带编码器12V直流减速电机结构设计

　　在小型自动化设备、智能小车、精密传动工位的选型过程中，带编码器反馈的直流减速电机一直是兼顾成本与控制精度的常用方案，这款直径25mm的直流行星减速电机，正是针对中小负载、需要闭环转速反馈的应用场景设计。从实际工程应用来看，这类电机常被用在小型输送线的驱动辊、智能仓储的分拣拨杆、教学实验平台的运动轴、家用小电器的传动机构上，相比不带编码器的普通减速电机，它能实时反馈输出轴的转速与转动圈数，配合控制板可以实现精准的转速闭环、位置定位，避免普通直流电机负载变化时转速漂移、启停位置不准的问题。

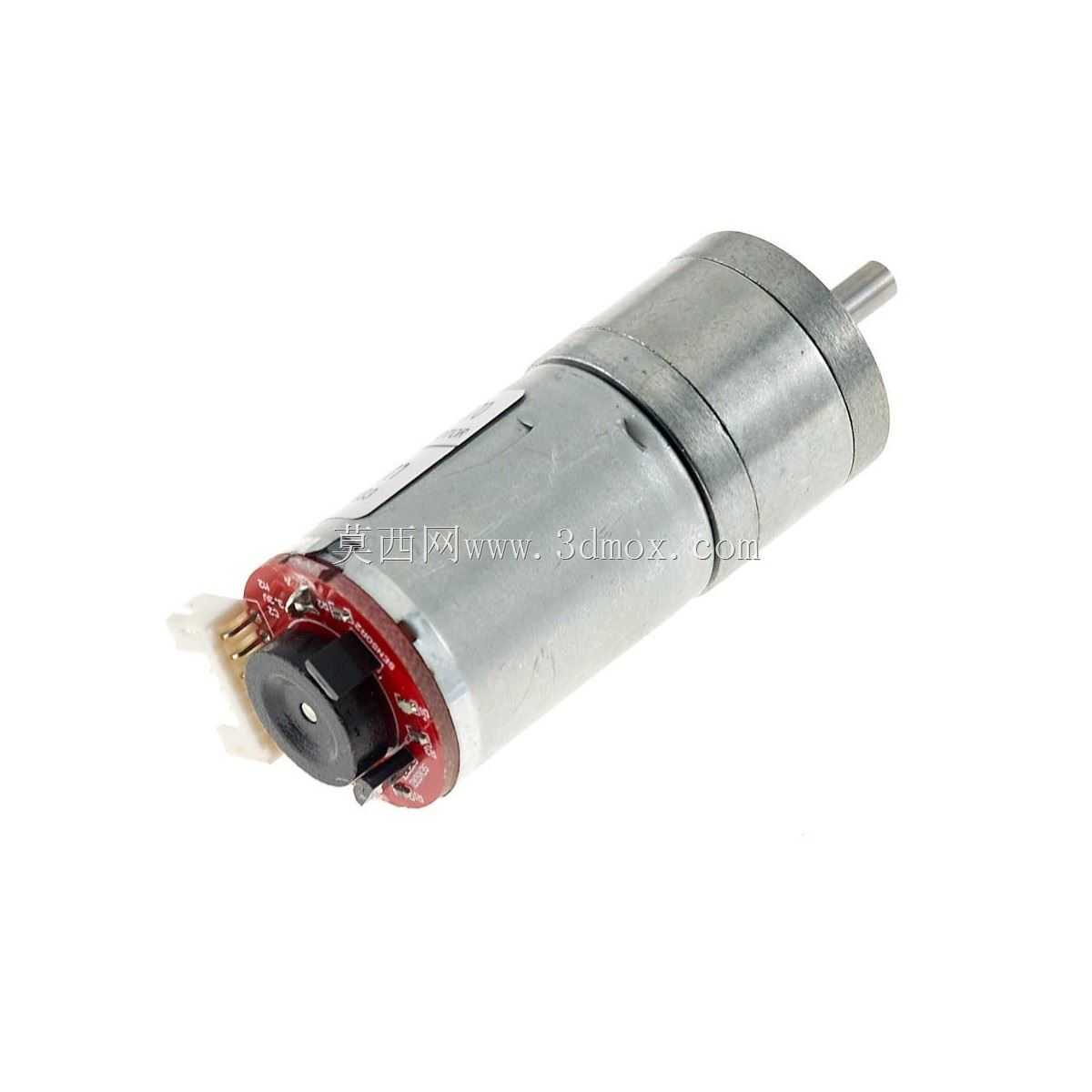

　　从结构设计思路来看，这款电机采用同轴式直齿齿轮减速布局，电机本体与减速箱集成在同一轴线上，最大程度压缩了径向安装尺寸，25mm的外径可以直接嵌入到小型设备的安装孔位中，不需要额外设计复杂的转接支架。输出轴采用4mm直径的光轴设计，轴端可以通过紧定螺钉、联轴器或者紧配套装连接同步轮、齿轮、滚轮等传动件，轴伸长度经过适配，既满足常规传动件的安装深度，又不会因为轴伸过长导致径向跳动超差。尾部集成的增量式编码器直接和电机尾轴联动，不需要额外加装反馈元件，省去了用户自行加装编码器的同轴度调试、支架设计的工作量，编码器的信号输出线直接从电机尾部引出，接线时可以直接对接驱动板的信号采集端口，布线简洁不会和运动部件产生干涉。

　　从功能特性上看，这款电机额定工作电压12V，适配市面上绝大多数小型直流驱动板、锂电池供电方案，额定输出转速350RPM，这个转速区间刚好匹配大多数小型传动机构的需求，不需要额外再加装一级减速，输出扭矩经过齿轮箱放大后，可以驱动0.5-2kg·cm区间的负载，满足小型工位的驱动需求。减速箱内部采用金属直齿齿轮传动，相比塑料齿轮的减速箱，耐磨性能更好，长时间运行下的齿轮间隙变化更小，编码器的反馈精度不会因为齿轮磨损出现大幅下降。电机本体的外壳采用镀锌钢板冲压成型，减速箱外壳为机加工金属材质，既可以保证结构强度，又能通过金属外壳实现一定的散热效果，长时间连续运行时的温升控制在合理范围内，不会因为过热导致磁钢退磁、编码器元件失效。

　　在安装边界方面，这款电机的主体为圆柱形结构，安装时可以通过侧面的两个固定螺丝孔配合支架固定，也可以采用抱紧式安装座直接固定25mm外径的主体，两种安装方式都能保证足够的固定强度，不会因为电机运行的振动出现松动。电机的出线方向为尾部轴向出线，设计安装空间时只需要在尾部预留10mm左右的走线空间即可，不需要在侧面预留走线位置，进一步压缩了整体安装占用的空间。编码器的信号输出为常规的AB相增量信号，兼容市面上绝大多数的直流电机驱动板、单片机控制接口，不需要额外的信号转换电路，用户在做三维装配时，可以直接按照实测的外形尺寸建模，将电机嵌入到整体装配体中，提前验证安装孔位的对齐度、轴伸和传动件的配合长度、走线空间是否充足，避免实际加工装配时出现干涉。

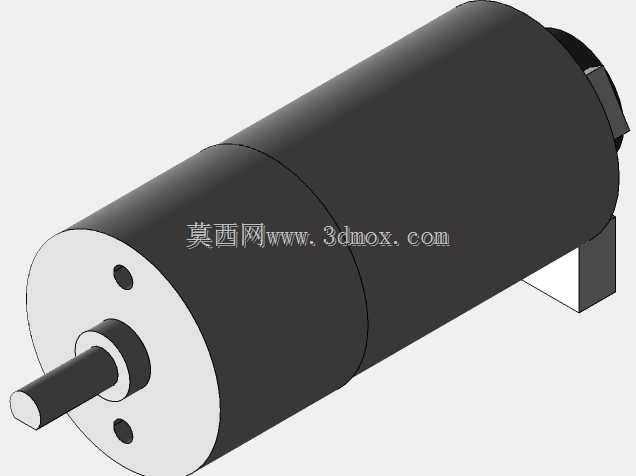

　　从实际选型适配的角度，这款电机适合用在对转速稳定性有一定要求，但不需要伺服电机那样高精度的场合，相比伺服电机它的成本更低、体积更小，相比普通直流减速电机它有转速反馈功能，可以实现更稳定的速度控制，在小型自动化设备的改型、非标工装的设计中，这类集成编码器的减速电机可以大幅减少设计工作量，不需要额外设计反馈机构，只需要预留对应的安装位置和接线即可。建模过程中需要注意还原减速箱和电机本体的配合台阶、输出轴的扁位结构、尾部编码器的出线位置，这些细节都是实际装配时容易出现干涉的部位，尤其是输出轴和传动件的配合段长度，如果建模时尺寸偏差，会导致传动件无法固定到位，或者顶到减速箱的前端盖，造成运行卡滞。另外电机尾部的编码器部分外径和电机本体一致，安装时不要把固定支架压在编码器的外壳上，避免挤压内部的编码盘导致信号异常。
