带输出齿轮的有刷直流电动机结构

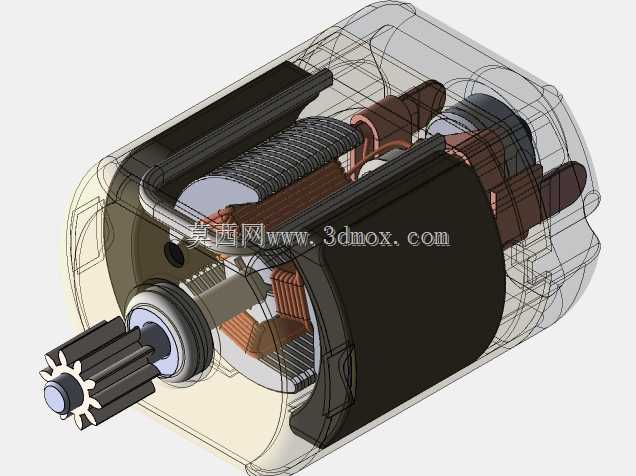

　　这台有刷直流电动机采用透明外壳方式表达内部结构，能够同时看到定子磁路、电枢绕组、换向器、电刷、转轴、轴承和前端输出齿轮。对结构设计人员来说，这类模型的价值不在于外观渲染，而在于把直流电机内部容易被壳体遮挡的装配关系完整呈现出来：电刷如何压在换向片上，绕组端部如何与换向器连接，转子铁芯如何叠装在轴上，齿轮输出端如何通过轴承获得支撑，都可以在剖切视图中直接核对。

　　在小型设备和教学验证场景中，有刷直流电机仍然大量使用。它不需要外部驱动控制器完成换向，通电后依靠电刷与换向器的机械接触自动改变电枢线圈中的电流方向，从而维持转子连续旋转。这种特性使它适合低成本电动工具、玩具传动、小型输送装置、实验平台以及一些短时工作制的执行机构。模型前端设置小齿轮，说明该结构并非单纯展示电机本体，而是考虑了电机与减速机构或负载齿轮的直接啮合，输出轴的齿形、齿数、轴向位置和啮合中心距都会影响后续传动布置。

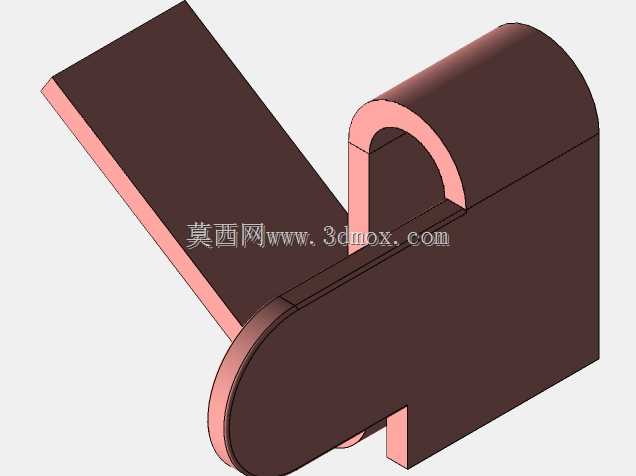

　　从功能特性看，有刷直流电机的启动转矩较直接，调速方式相对简单，通过改变供电电压即可在一定范围内调整转速；但电刷与换向器之间存在滑动接触，长期运行会产生磨损、粉尘和电火花，因此在选型时需要关注工作制、环境洁净度、噪声限制和维护周期。模型中将电刷、换向片和绕组关系明确建出，有助于工程师向非机械背景人员解释电机为什么能够旋转，也便于在传动方案评审时说明电刷维护空间、轴向拆装顺序以及转子取出路径。

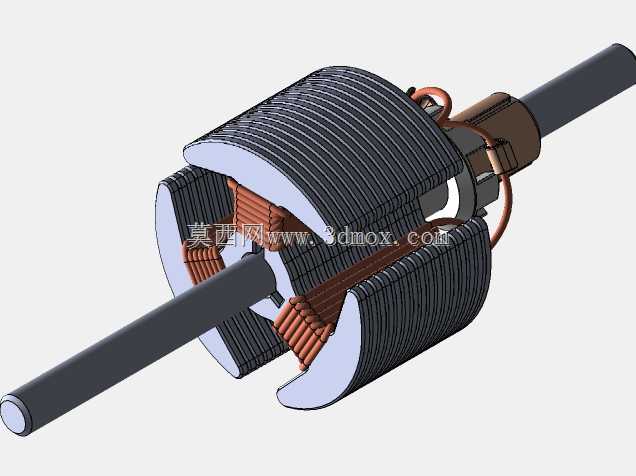

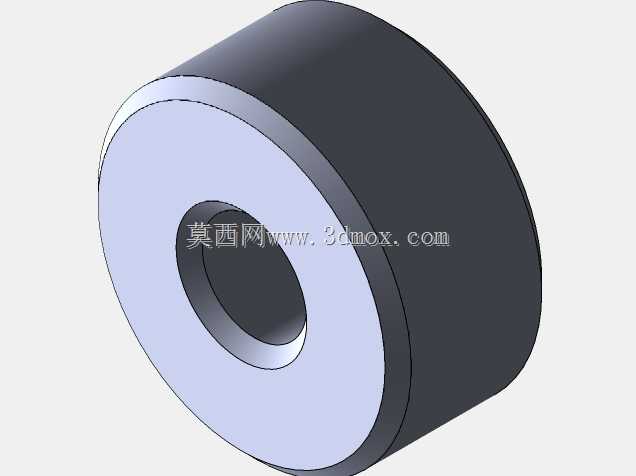

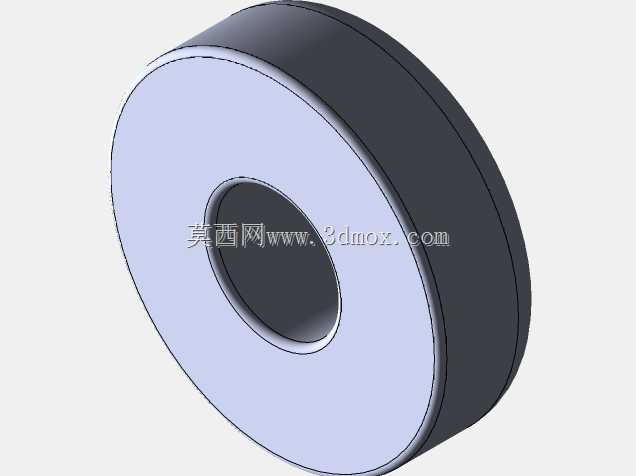

　　设计思路上，该结构围绕圆柱形内腔展开。外壳提供磁体安装和防护边界，内部定子形成相对固定的磁场；转子由转轴、叠片铁芯、绕组和换向器组成，旋转时线圈在磁场中受力；前后轴承承担径向载荷并约束轴的窜动；端部齿轮把转速和扭矩传递给下一级齿轮副。透明表达没有省略关键零件，反而保留了壳体壁厚、端部盖体、轴承位置和内部空腔，使整体尺寸链更容易检查。实际建模时，需要特别注意转轴与齿轮、轴承、换向器之间的同轴关系，任何轴向尺寸错误都会在装配中表现为齿轮啮合偏差或电刷对位不良。

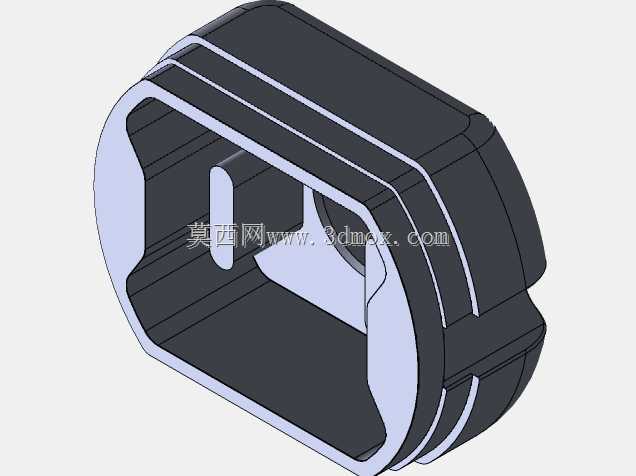

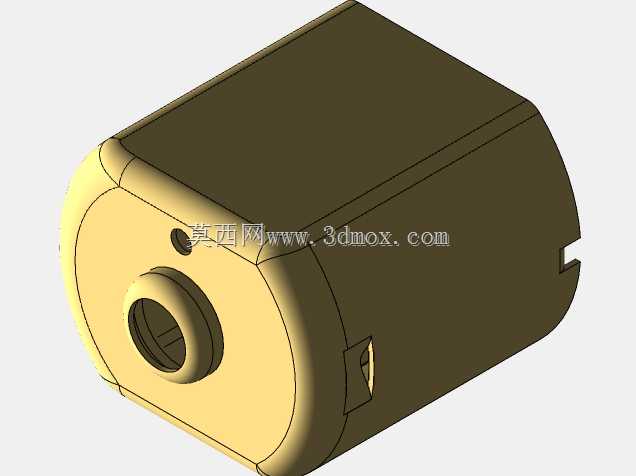

　　外形与安装边界方面，这类电机通常以圆柱壳体为主体，前端伸出齿轮轴，后端布置端盖和电刷组件。布置设备时不能只预留电机外径空间，还要考虑齿轮啮合所需的中心距、端盖固定位置、接线或电刷检修空间，以及转子轴向拆装长度。若电机与齿轮箱集成，壳体外缘到齿轮分度圆的距离、轴伸长度、轴承支撑跨距都应纳入干涉检查。对于需要频繁正反转的场合，还应关注电刷压力、换向器表面磨损以及齿轮侧向间隙，避免启动瞬间冲击造成齿面过载。

　　在三维设计过程中，该模型可用于电机原理演示、传动机构布局、装配干涉检查和维护工艺说明。工程人员可以借助它核对内部零件层级，也可以把前端齿轮作为起点继续搭建减速箱、离合器或负载机构，使电机不再是孤立的外购件符号，而是与整机空间、动力传递和维护方式共同约束的核心部件。
