AS5600磁性旋转位置传感器模块结构设计

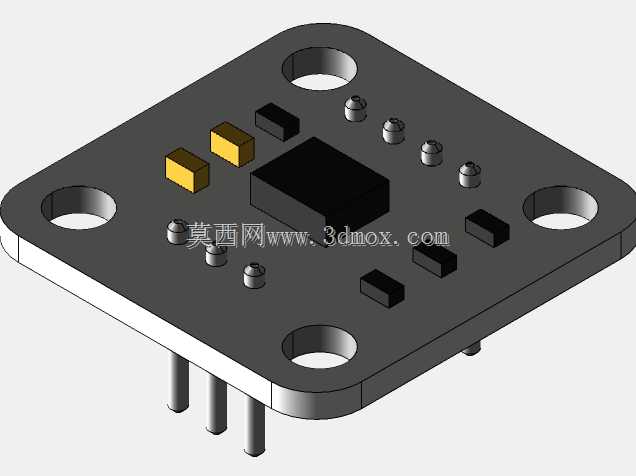

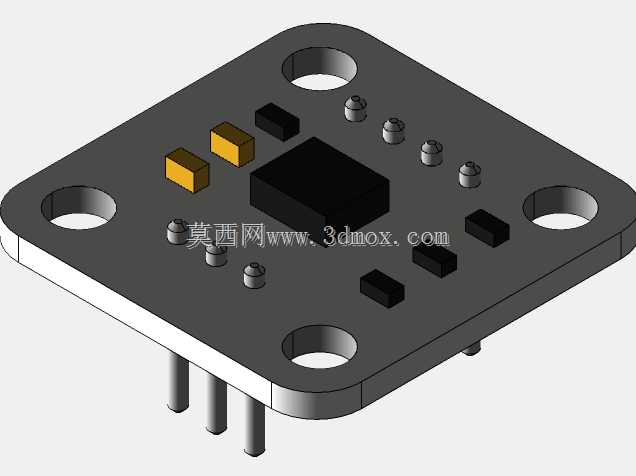

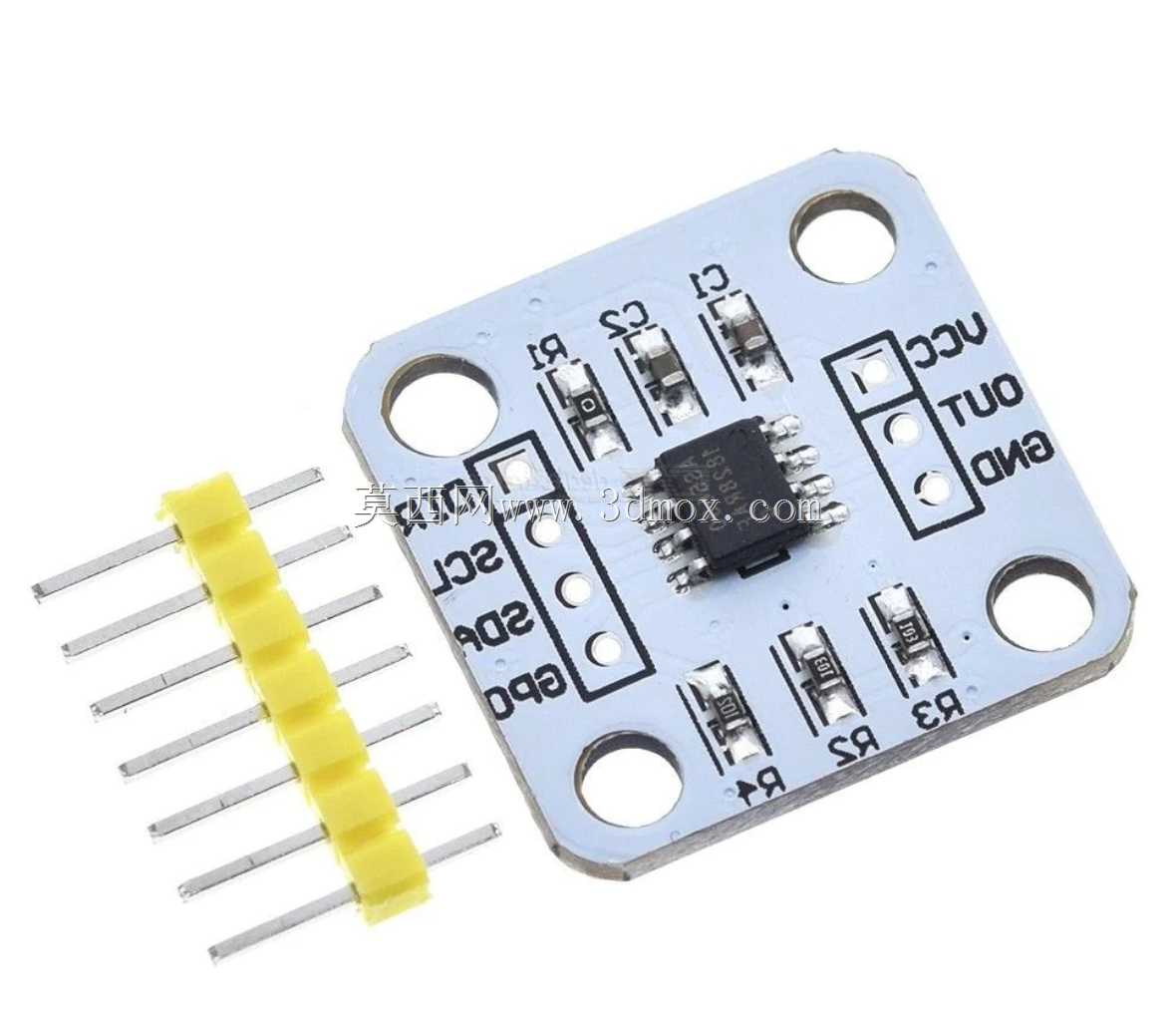

　　在做小型自动化设备的角度反馈、舵机闭环改造、旋钮式人机交互部件选型时，非接触式磁传感方案一直是比接触式电位器更可靠的选择，AS5600这款12位分辨率的磁性旋转位置传感器模块，就是针对这类场景做的集成化设计。从结构上看，模块采用方形PCB基板，四个角预留了标准安装孔位，孔位间距适配常用的20mm间距安装规范，安装时可以直接用M2螺丝固定在设备支架上，不需要额外做转接板设计，能减少结构件的加工量。PCB板上除了核心的AS5600传感芯片外，还集成了必要的电源滤波电容、信号上拉电阻，外围电路全部做了板载集成，不需要使用者额外搭建外围电路，拿到模块后只需要焊接配套的排针就能直接接入主控电路。模块的引脚定义做了清晰的丝印标注，电源、地、

　　I2C通信引脚、模拟输出引脚全部排布在板边，排针焊接后接线逻辑清晰，不会出现引脚接反的问题。设计时特意将传感芯片布置在PCB的中心区域，安装时只要将径向充磁的磁铁对准芯片中心位置，保持1-3mm的气隙，就能实现0-360度的全周角度检测，不需要做复杂的机械对中调整，对安装公差的容忍度较高，很适合用在对装配精度要求不是极端严苛的民用设备、教学实验装置、小型创客项目里。和传统的光电编码器相比，这款磁传感模块不需要码盘、不需要透光缝隙，完全不怕粉尘、油污的污染，在车间环境、户外小型设备里使用时，不会因为杂物进入传感间隙导致检测失效，长期运行的稳定性更好。12位的分辨率对应全周4096个检测步长，换算下来角度检测精度能达到0.087度左右，

　　完全能满足大部分小型旋转机构的位置反馈需求，比如云台转角控制、电动水阀开度反馈、智能旋钮的档位检测这类场景，精度余量足够。模块整体厚度控制在3mm以内，加上排针后的总高度也不超过10mm，在空间紧凑的手持设备、小型桌面装置里安装时，不会占用过多的结构空间，设计安装腔时只要预留出磁铁的安装位置和模块的固定空间即可，不需要做复杂的避让设计。配套的直插排针采用标准2.54mm间距，既可以直接焊接在PCB上做立式安装，也可以根据安装需求换成弯排针做侧向接线，适配不同的走线方向。在做三维建模时，需要准确还原PCB的外形尺寸、安装孔的位置和直径、排针的引脚间距和伸出长度，还要预留出芯片和外围元件的高度空间，避免结构装配时出现元件和外壳干涉的问题，同时要注意在模块正上方留出磁铁的安装空间，保证磁铁和芯片之间没有金属遮挡，避免磁场被屏蔽影响检测精度。
